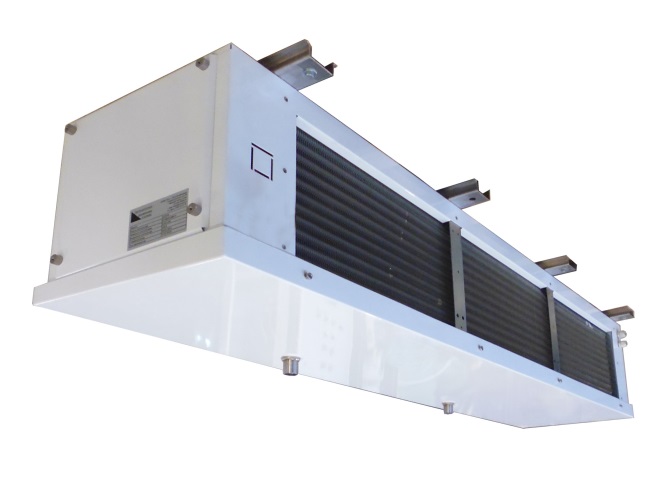

Воздухоохладители ACF для фрукто- и овощехранилищ.

1. Описание модельного ряда и область применения.

     Потолочные кубические воздухоохладители серии ACF разработаны специально для складов длительного хранения фруктов и овощей. Имеют ряд конструктивных особенностей, позволяющих при их использовании достичь максимальных сроков хранения плодоовощной продукции благодаря поддержанию максимальной относительной влажности и созданию равномерного воздушного потока над продуктом. Охватывают диапазон производительности от 10 до 40 кВт в номинальном режиме работы овощехранилища (Ткип=-4 С, Ткам=+2 С).



  • При движении через воздухоохладитель воздух проходит сначала через вентилятор, а затем через теплообменную секцию, что создает равномерный рассеянный воздушный поток на выходе из воздухоохладителя, снижая интенсивность заветривания плодов.
  • В нижней части воздухоохладителя на выходе потока воздуха из теплообменной решетки установлен воздухоотбойник с возможностью регулирования угла наклона, предотвращающий попадание потока холодного воздуха на продукцию, размещенную рядом с воздухоохладителем.
  • Трубный пучок теплообменной решетки имеет «коридорную» конфигурацию 40×50 мм между центрами соседних трубок (диаметр трубок 12 мм). Ламели — прямые плоские для увеличения поверхности теплообмена. Шаг ребра — 7 мм. Данная конфигурация обеспечивает минимальное осаждение инея / выпадение влаги на поверхности испарителя и, как следствие, максимальную относительную влажность внутри камеры.
  • Подбор вентиляторов выполнен с учетом высокой потребной объемной производительности по воздуху , что необходимо при длительном хранении большинства сортов фруктов и овощей.
  • Воздухоохладители ACF имеют минимальную высоту, что позволяет производить большую загрузку камеры и обеспечить более распределенный поток воздуха (большое число вентиляторов относительно малого диаметра установлено в ряд).



 2. Обозначение моделей.

  ACF I 29- 7 L
Название серии воздухоохладителей __↑
"I" - промышленный койл с трубкой 5/8", 50x50 мм _____ __| | | |
Номинальная производительность,
кВт (режим Ткип=-8 ͦ С, dT=8K, отн. влажность воздуха 85%)
_____ _____ __| | |
Шаг ребра: "7" - 7 мм, "10" - 10 мм _____ _____ _____ __| |
"L" - электрическая оттайка _____ _____ _____ _____ _|



3. Хладагенты.

     Воздухоохладители ACF рассчитаны для работы с хладагентами HCFC, HFC: R-404A, R-507, R-407C, R-134a, R-407F, R-410A, R-22 и соответствующими синтетическими и минеральными маслами.

     Максимальное рабочее давление холодильного контура — 30 Бар.

Рабочий температурный диапазон.

     Теплообменные решетки воздухоохладителей ACF оптимизированы для работы в диапазоне температур кипения хладагента 0 ....-10 С при минимальной (6 К) разнице температур между температурой входящего воздуха и кипения. В указанном температурном диапазоне и dT достигается оптимальное распределение парожидкостной смеси по трубкам испарителя и теплообменная поверхность используется полностью. Работа на других режимах также возможна, но максимально использовать теплообменную поверхность испарителя при малой dT (6-7 K) будет затруднительно.

4. Вентиляторы.

     Воздухоохладители ACF оборудованы вентиляторами Rosenberg или Hidria с внешним ротором, обладающими высоким эксплуатационным ресурсом и эффективностью.

Основные технические данные вентиляторов (данные для одного вентилятора).

Диаметр, (мм) Кол-во полюсов Параметры электросети, (В-фаз-Гц) Скорость вращения, (об/мин) Потребляемая мощность, (кВт) Рабочий ток, (А)
450 4 400-3-50 1320 0,55 1,2
560 4 400-3-50 1170 1,1 2,2



5. Таблица технических характеристик воздухоохладителей серии ACF.

Модель Холодопроизво- дительность R404A Ткип=-4°C, Ткам=+2°C (Вт) Холодопроизво- дительность R404A Ткип=-8°C, Ткам=0°C (Вт) Произв. вентиляторов (м3/час) Кол-во вентиляторов (шт) Уровень шума на 3м (dB) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт) Присоединит. размеры труб (дюйм)
ACF19B-7L 12 300 19 100 18 600 3X450 67 107/20,8 8 000 7/8-1 3/8
ACF24B-7L 14 900 23 100 24 000 4х450 67 124/24 8 000 7/8-1 5/8
ACF29B-7L 18 700 29 400 30 000 5x450 68 153/29 9 600 7/8-1 5/8
ACF48B-7L 38 100 48 800 41 600 4x560 74 304/58 16 000 1 5/8-2 1/8



6. Подбор воздухоохладителей по производительности.

     При проведении расчетов производительность воздухоохладителя должна быть равна или немного больше холодопроизводительности компрессорно-конденсаторного агрегата на расчетном режиме. Воздухоохладители ACF сконструированы для достижения максимальной производительности в относительно узком температурном диапазоне (около 0 С), поэтому для большинства случаев данных вышеприведенной таблицы технических характеристик бывает достаточно для расчета. При расчете воздухоохладителя на другие условия можно воспользоваться графиком или селективной программой.

                                          График зависимости                                                                            Зависимость относительной

                                          производительности                                                                     влажности воздуха в камере от dT на

                                  воздухоохладителя от Ткип. и dT.                                                                      воздухоохладителе.

Относительная влажность, % dT на испарителе, К
70-75 9-10
75-80 8-9
80-85 6,7-8
85-90 5,5-6,7
90-95 4,5-5,5







































Найдя производительность на заданном режиме по вышеприведенному графику, умножаем на «корректирующий фактор», получаем кВт на нужном хладагенте.

Корректирующий фактор производительности на различных хладагентах (относительно R404A/R507)

Хладагент Режим работы
SC1, Ткип=0°С, Ткам=+10°С, Тжидк=+40°С. SC2, Ткип=-8°С, Ткам=0°С, Тжидк=+30°С. SC3, Ткип=-25°С, Ткам=-18°С, Тжидк=+20°С. SC4, Ткип=-31°С, Ткам=-25°С, Тжидк=+20°С.
R-404A 1 1 1 1
R-134a 0,78 0,84 0,76 0,72
R-410A 0,88 0,92 0,90 0,90



7. Конструктивные особенности.

Теплообменная решетка воздухоохладителей изготовлена из медных труб с внутренним оребрением и с алюминиевыми ламелями.

  • Диаметр медных трубок — 12 мм.
  • Конфигурация трубного пучка —коридорная с расстоянием между центрами соседних трубок 40×50 мм.
  • Шаг ламелей — 7 мм.
  • Форма ламелей — прямые плоские. (для увеличения площади теплообмена и уменьшения инееобразования).
  • Корпус воздухоохладителей в стандартном исполнении изготовлен из оцинкованных стальных листов толщиной 1,2 мм и окрашен методом порошкового напыления, что позволяет иметь максимальную коррозионную стойкость изделия.



Специальные исполнения.

  • Для агрессивных сред.

                По специальному заказу теплообменная решетка воздухоохладителей ACF может иметь специальное покрытие «LCE Coating» против агрессивных сред, защищающее от коррозии, плесени, бактерий. Такое покрытие имеет высокую стойкость при эксплуатации в солевой атмосфере, пищевой промышленности, птицеводстве.

                Корпус воздухоохладителя может быть изготовлен из нержавеющей стали, например, для случаев эксплуатации в агрессивной среде.



Типы оттайки снеговой шубы.

     В стандартном исполнении воздухоохладители ACF имеют встроенные электротэны для оттайки теплообменной решетки и поддона. Диаметр электротэнов — 8,5 мм.

     Воздухоохладители могут поставляться также без встроенных электротэнов для использования в высокотемпературных камерах (при Ткам выше +5 ͦ С), либо для случаев оттайки горячими парами хладагента. При оттайке горячим паром возможна комплектация без тэнов теплообменной решетки, только со встроенными электротэнами поддона.



8. Чертежи и габаритные размеры.
