Осевые вентиляторы с электронно-коммутированным электромотором



Осевые вентиляторы Hidria с электронно-коммутированным электромотором получают все большее распространение благодаря ряду существенных преимуществ в сравнении с вентиляторами , оборудованными стандартными асинхронными электродвигателями:

- плавное регулирование скорости вращения EC вентилятора осуществляется подачей сигнала 0-10 В или 4-20 мА от контроллера управления холодильной машиной. Таким образом, нет необходимости использования дорогостоящих и конструктивно сложных регуляторов скорости вращения;

- ЕС вентилятор сохраняет бесшумность работы и высокую энергоэффективность даже при низких скоростях вращения; - в случае механического блокирования лопастей вентилятора (например, вследствие обледенения диффузора во время стоянки системы) его электродвигатель не выходит из строя;

- для большинства диаметров можно подобрать EC вентилятор, который может работать со значительно большим перепадом давления, чем вентилятор со стандартным асинхронным электромотором;

- энергопотребление ЕС вентилятора существенно ниже.

В стандартном исполнении ЕС вентиляторы Hidria оборудованы:

- однофазными моторами для сети 50/60 Гц с напряжением питания 200-277 В;

- трехфазными электродвигателями для сети 50/60 Гц и напряжением 380-480 В.

³/ч с диаметром лопастей от 200 до 800 мм. В стандартном исполнении имеют встроенный трехфазный или однофазный электродвигатель для сети переменного тока с частотой 50/60 Гц и напряжением 400/230 В. Встроенные моторы для сетей с другими электрическими параметрами питающего напряжения изготавливаются под заказ.

Регулирование скорости вращения вентиляторов может осуществляться изменением питающего напряжения или частотного преобразователя.

    Структура обозначения моделей (пример):   R10R-40APS-ES50B-02A0
          R10 —тип двигателя с внешним ротором (R09, R10, R14)
          R — конструкция вентилятора (E-без решетки, R-с решеткой, Р-с решеткой и диффузором)
          40 — условный диаметр лопастей х10
          LP — тип лопаток (30H, SP, AP, LP)
          S — направление потока (S- всасывающий, B - выдувной)
          E — тип двигателя вентилятора (вентилятор с электронно-коммутируемым двигателем и встроенным регулятором скорости вращения)
          S — электрическое подключение (Т - трехфазное, S- однофазное)
          50 — высота блока двигателя
          B — тип подключения (B- соединительная коробка с клеммной колодкой, С- кабель)
          02 — тип подключения (вариант конструкции двигателя)
          A — тип подключения (версия электронного контроллера)
          01 — настройки электронного контроллера



Модель/чертеж Произ-ть при dP=0 Па (м3/ч) Макс. Рабоч. dP (Па) Электродвигатель мощность/напряжение Ток макс. рабочий (А) Частота вращения (об/мин) Макс. уровень шума [дБ(А)] Размеры (мм) Масса (кг) Цена (EUR)

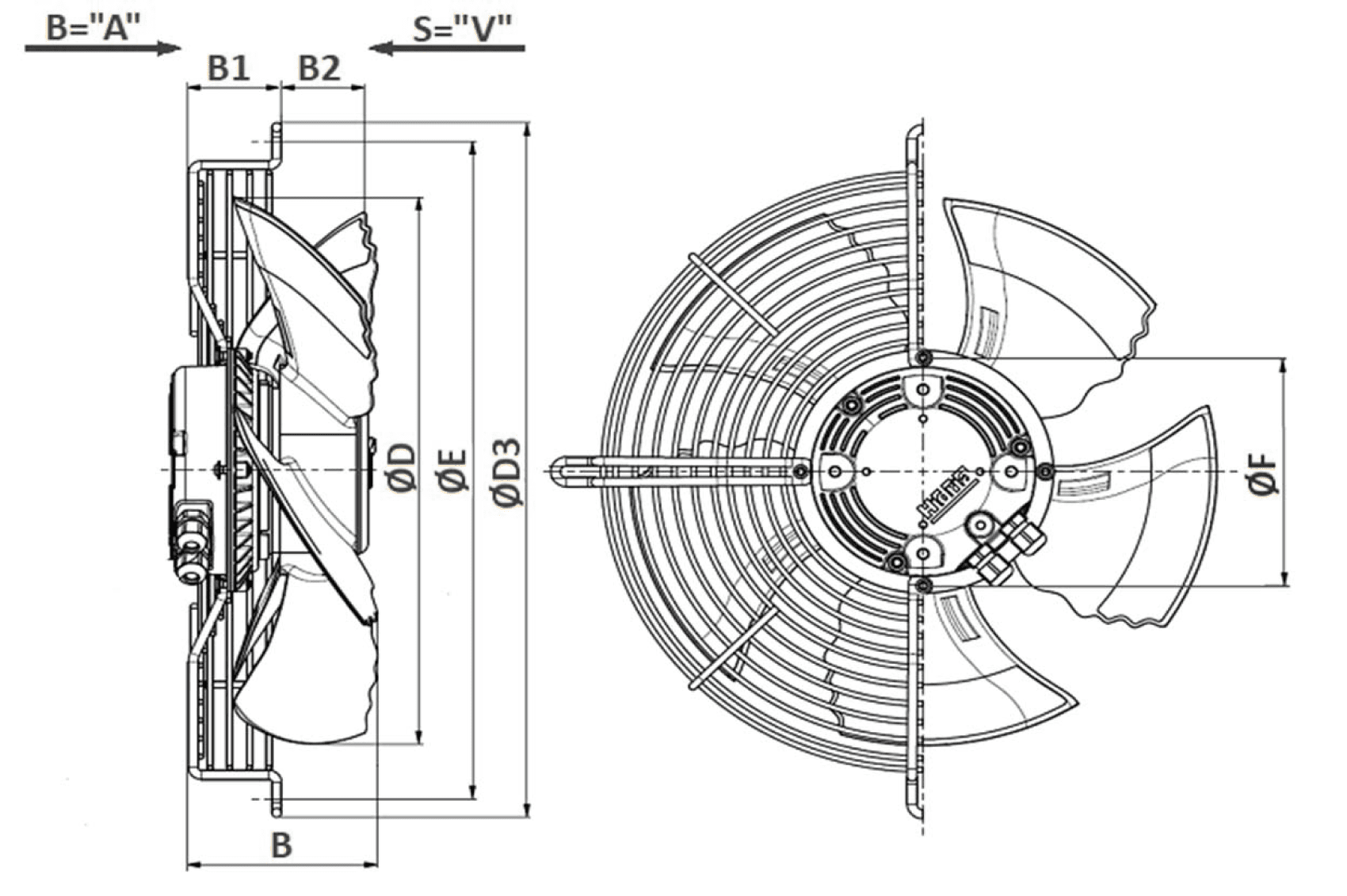

Вт В ØD ØE ØD3 ØF B B1 B2

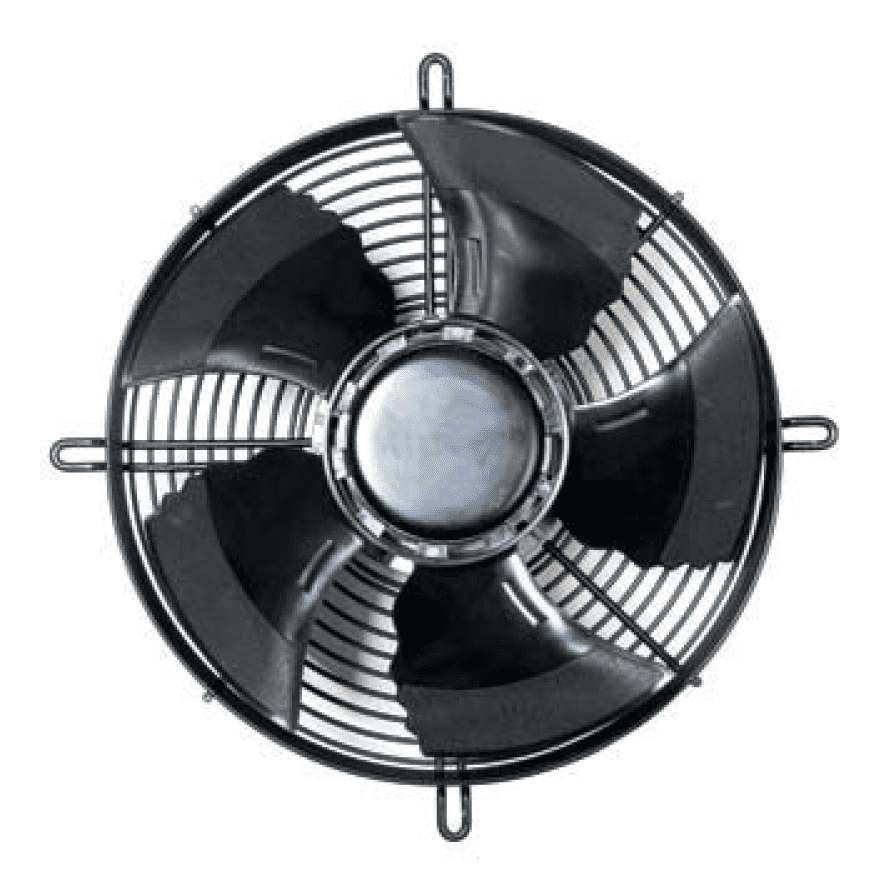

R09R-30SPS-ES25C-03B07 2600 150 165 230 1,35 2140 69 300 360 380 125 118 83 26 3 Цена
R09R-30SPB-ES25C-03B07 2650 150 165 230 1,35  2140 69 300 360 380 125 106 48 42 2,6

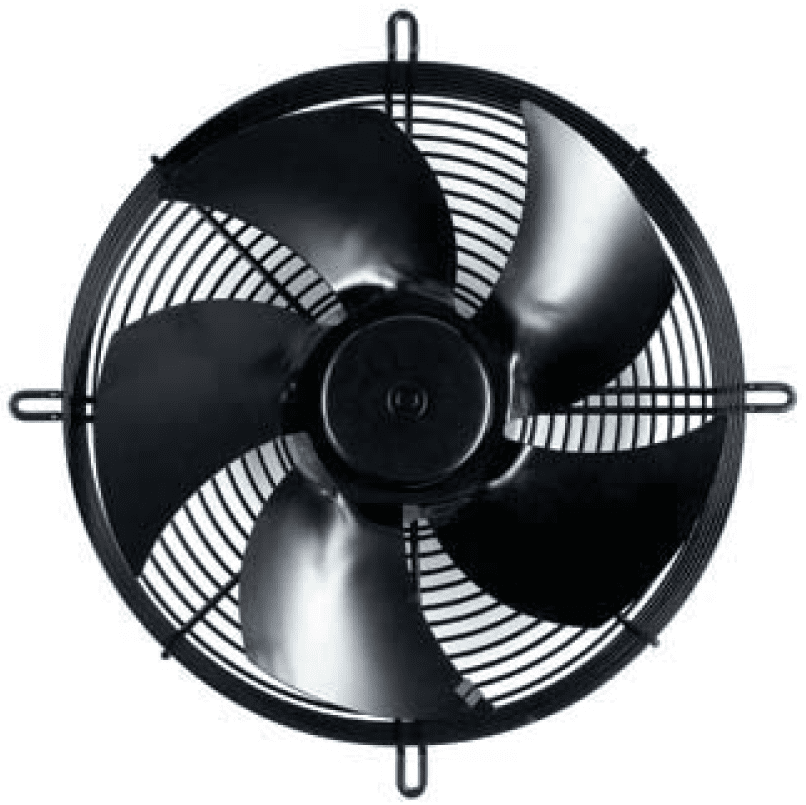

R09R-3530HS-ES25C-01A01 2890 100 125 230 0,98 1400 70 350 422 460 125 148 84 34 3,6
R09R-3530HB-ES25C-01A01 2890 100 125 230 0,98 1400 70 350 442 457 125 134 45 70 3,6
R09R-35APS-ES25C-04B08 3435 100 160 230 1,25 1475 70 351 422 440 125 113 70 42 3,6
R09R-35APB-ES25C-04B08 3435 100 160 230 1,25 1475 70 351 422 440 125 121 75 44 3,6
R09R-40APS-ES25B-05B09 3990 65 135 230 1,05 1080 65 395 455 474 125 118 73 42 4,1
R09R-40APB-ES25B-05B09 3990 65 135 230 1,05 1080 65 395 455 474 125 148 98 49 4,3
R10R-40APS-ES50B-02A01 5200 140 320 230 2,15 1520 74 395 455 474 164 179 78 55 6,2
R10R-40APB-ES50B-02A01 5200 140 320 230 2,15 1520 74 395 455 474 164 199 103 50 5
R10R-45APS-ES50B-09C05 6210 120 300 230 2,05 1280 69 446 515 534 164 179 82 51 5,3
R10R-45APB-ES50B-09C05 6210 120 300 230 2,05 1280 69 446 515 534 164 200 103 50 5,3

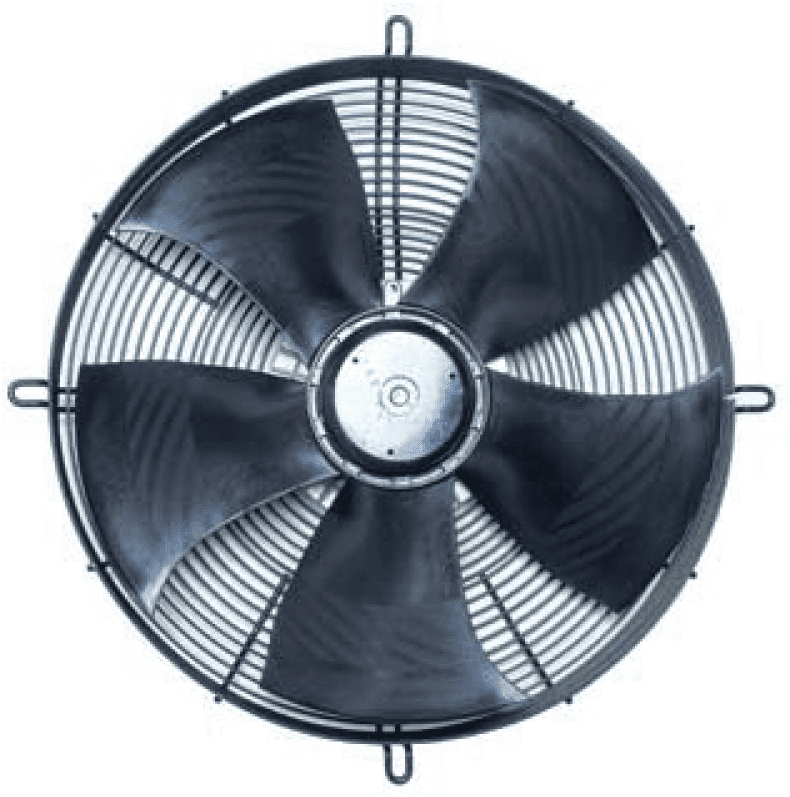

R10R-50APS-ES50B-09C17 6940 110 300 230 2,05 1100 70 497 565 590 164 184 93 46 7,4
R10R-50APB-ES50B-09C17 6940 110 300 230 2,05 1100 70 497 565 590 164 199 93 62 7,5
R14R-50APS-ES40B-17A22 9230 170 650 230 2,9 1420 78 497 565 590 186 182 97 57 11
R14R-50APB-ES40B-17A22 9230 170 650 230 2,9 1420 78 497 565 590 186 198 122 48 11
R14R-50APS-ET60B-13B23 10460 200 980 230 1,6 1600 80 497 565 590 186 195 97 70 12,6
R14R-50APB-ET60B-13B23 10460 200 980 230 1,6 1600 80 497 565 590 186 198 122 48 12,6

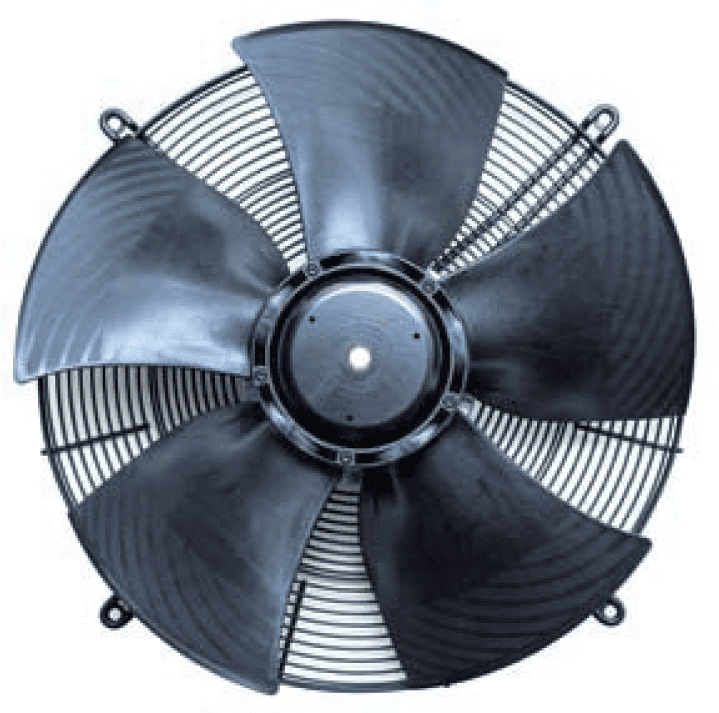

R14R-63APS-ES60B-01A04 12150 150 620 230 2,7 1000 71 627 750 775 186 195 109 158 14
R14R-63APB-ES60B-01A04 12150 150 620 230 2,7 1000 71 627 750 775 186 220 127 65 14



Конструкция вентиляторов

Инструкция по установке и эксплуатации вентиляторов Hidria с EС-мотором









Ваши вопросы технического и коммерческого характера по вентиляторам Hidria Rotomatika просим направлять

Кислову Алексею — ak@phs-holod.ru
