Запорные вентили прямоточные «AWP»

Расшифровка обозначений

AVR	9	6	3	0	0
Серия вентиля	Исполнение крышки вентиля / тип арматуры	Функциональное назначение	Исполнение корпуса и диапазон использования	Присоединение	Исполнение патрубков
Серия вентиля	2 = крышка-фланец с FPTE уплотнением 9 = крышка-фланец (на винтах)	6 = запорный	3 = прямоточный -60°С... + 100°С 4 = угловой -60°С... + 150°С	0 = сварка встык 1 = сварка встык, удлиненный шток 3 = фланцы, удлиненный шток 8 = под пайку 9 = под пайку, удлиненный шток	0 = стандартное

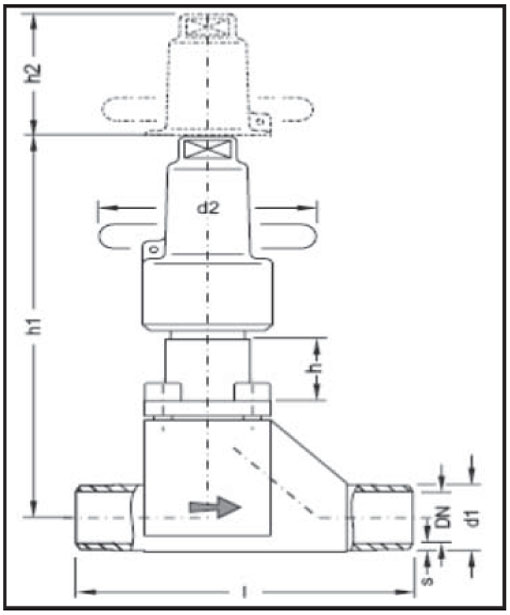

Вентили запорные прямоточные серии «AVR 963 00» и «AVR 963 10»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)							Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	d1	s	l	h	h1	h2	d2	Цена (EUR)
AVR 963 00 DN6	DN6 / 10,2	10,2	1,6	84	33	125 (158)	22	60	См. Прайс-лист (п. 13.1)
AVR 963 00 DN8	DN8 / 13,5	13,5	1,8	84	33	125 (158)	22	60
AVR 963 00 DN10	DN10 / 17,2	17,2	1,8	84	33	125 (158)	22	60
AVR 963 00 DN15	DN15 / 21,3	21,3	2,0	84	33	125 (158)	22	60
AVR 963 00 DN20	DN20 / 26,9	26,9	2,3	110	37	162 (199)	30	60

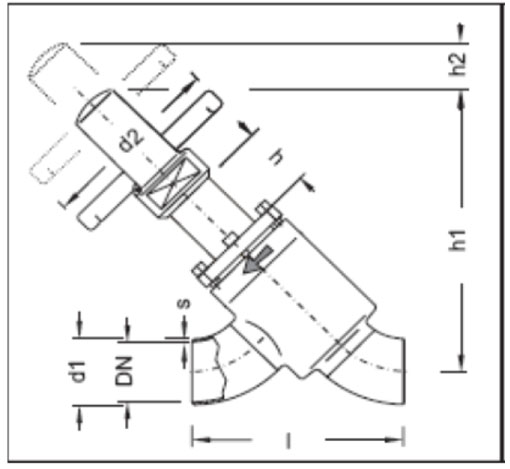

Вентили запорные прямоточные серии «AVR 263 00» и «AVR 263 10»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)							Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	d1	s	l	h	h1	h2	d2	Цена (EUR)
AVR 263 00 DN25	DN25 / 33,7	33,7	2,6	140	50	193 (243)	65	125	См. Прайс-лист (п. 13.1)
AVR 263 00 DN32	DN32 / 42,4	42,4	2,6	153	50	193 (243)	65	125
AVR 263 00 DN40	DN40 / 48,3	48,3	2,6	155	50	192 (242)	75	150
AVR 263 00 DN50	DN50 / 60,3	60,3	2,9	180	50	198 (248)	75	150
AVR 263 00 DN65	DN65 / 76,1	76,1	2,9	255	60	236 (296)	85	200
AVR 263 00 DN80	DN80 / 88,9	88,9	3,2	306	60	286 (346)	115	200
AVR 263 00 DN100	DN100 / 114,3	114,3	3,6	385	60	305 (365)	115	250
AVR 263 00 DN125	DN125 / 139,7	139,7	4,0	468	80	398 (478)	165	300
AVR 263 00 DN150	DN150 / 168,3	168,3	4,5	535	80	431 (511)	190	400
AVR 263 00 DN200	DN200 / 219,1	219,1	6,3	708	80	602 (682)	270	630
AVR 263 00 DN250	DN250 / 273,0	273,0	7,1	875	100	733 (733)	400	630
AVR 263 00 DN300	DN300 / 323,9	323,9	8,0	1045	100	810 (810)	500	630
AVR 263 00 DN350	DN350 / 355,6	355,6	8,0	1215	100	901 (901)	600	630

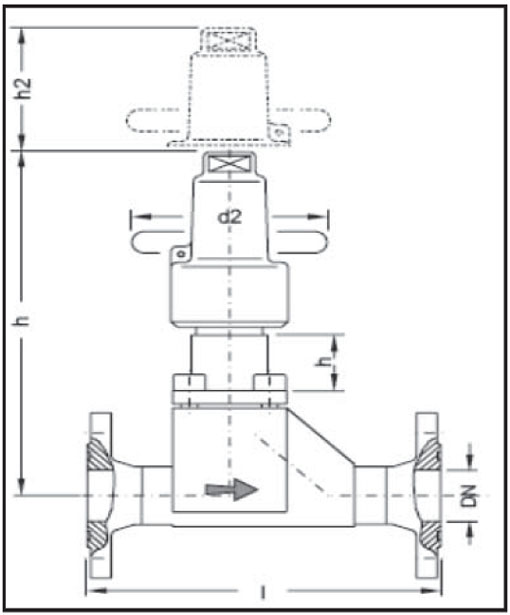

Вентили запорные прямоточные серии «AVR 963 20» и «AVR 963 30»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	l	h	h1	h2	d2	Цена (EUR)
AVR 963 20 DN10	DN10 / 17,2	147	33	125 (158)	22	60	См. Прайс-лист (п. 13.1)
AVR 963 20 DN15	DN15 / 21,3	147	33	125 (158)	22	50
AVR 963 20 DN20	DN20 / 26,9	147	37	162 (199)	30	60

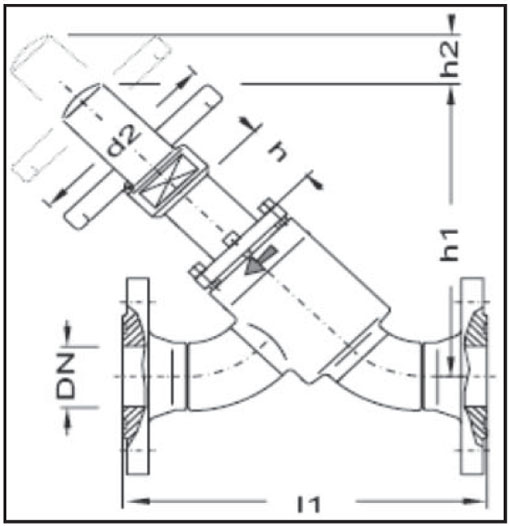

Вентили запорные прямоточные серии «AVR 263 20» и «AVR 263 30»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	l1	h	h1	h2	d2	Цена (EUR)
AVR 263 20 DN25	DN25 / 33,7	228	50	193 (243)	65	125	См. Прайс-лист (п. 13.1)
AVR 263 20 DN32	DN32 / 42,4	241	50	193 (243)	65	125
AVR 263 20 DN40	DN40 / 48,3	231	50	192 (242)	75	150
AVR 263 20 DN50	DN50 / 60,3	266	50	198 (248)	75	150
AVR 263 20 DN65	DN65 / 76,1	362	60	236 (296)	85	200
AVR 263 20 DN80	DN80 / 88,9	413	60	286 (346)	115	200
AVR 263 20 DN100	DN100 / 114,3	—	60	305 (365)	115	250
AVR 263 20 DN125	DN125 / 139,7	—	80	398 (478)	165	300
AVR 263 20 DN150	DN150 / 168,3	—	80	431 (511)	190	400
AVR 263 20 DN200	DN200 / 219,1	—	80	602 (682)	270	630
AVR 263 20 DN250	DN250 / 273,0	—	100	733 (733)	400	630
AVR 263 20 DN300	DN300 / 323,9	—	100	810 (810)	500	630
AVR 263 20 DN350	DN350 / 355,6	—	100	901 (901)	600	630

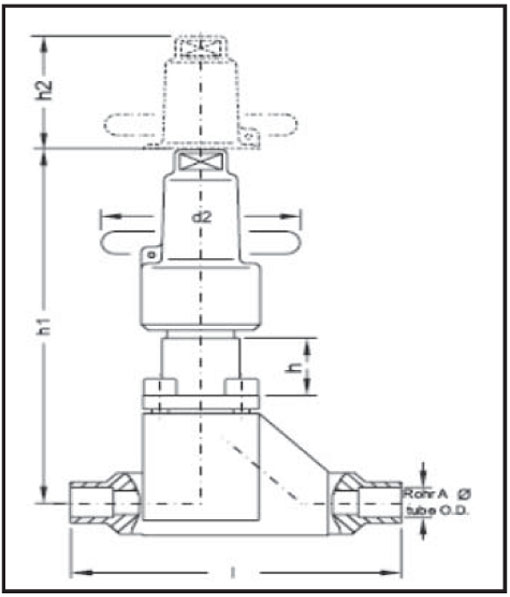

Вентили запорные прямоточные серии «AVR 963 80» и «AVR 963 90»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (мм)	l1	h	h1	h2	d2	Цена (EUR)
AVR 963 80 DN6	6	84	33	125 (158)	22	60	См. Прайс-лист (п. 13.1)
AVR 963 80 DN8	8	84	33	125 (158)	22	60
AVR 963 80 DN8	10	84	33	125 (158)	22	60
AVR 963 80 DN10	12	84	33	125 (158)	22	60
AVR 963 80 DN10	15	84	33	125 (158)	22	60
AVR 963 80 DN15	18	84	33	125 (158)	22	60
AVR 963 80 DN20	20	110	37	162 (199)	30	60
AVR 963 80 DN20	22	110	37	162 (199)	30	60

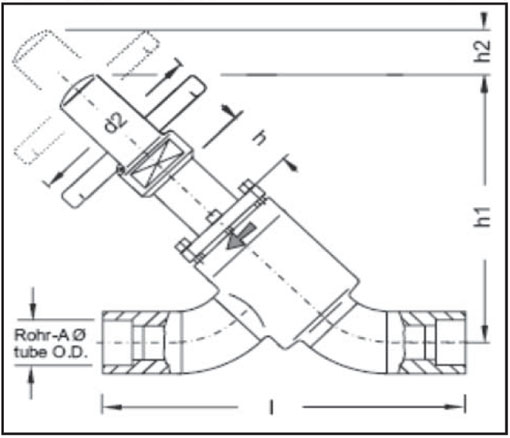

Вентили запорные прямоточные серии «AVR 263 80» и «AVR 263 90»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (мм)	l1	h	h1	h2	d2	Цена (EUR)
AVR 263 80 DN25	25	210	50	193 (243)	65	125	См. Прайс-лист (п. 13.1)
AVR 263 80 DN25	28	210	50	193 (243)	65	125
AVR 263 80 DN32	35	233	50	193 (243)	65	125
AVR 263 80 DN32	38	233	50	193 (243)	65	125
AVR 263 80 DN40	42	232	50	192 (242)	75	150
AVR 263 80 DN50	54	278	50	198 (248)	75	150
AVR 263 80 DN65	64	363	60	236 (296)	85	200
AVR 263 80 DN65	76	363	60	236 (296)	85	200
AVR 263 80 DN80	89	406	60	286 (346)	115	200
AVR 263 80 DN100	108	499	60	305 (365)	115	250
