Запорные вентили угловые «Herl»

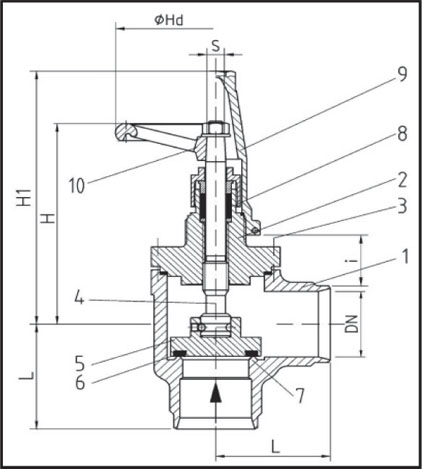

Вентили запорные угловые серии «T6F»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

DN 15-32
T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40
DN 40-200 (для вентилей из стали)
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 28 27 25
P (бар) 31,5 42 42 42 28 27 40
DN 40-200 (для вентилей из нержавеющей стали)
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 28 26,3 25
P (бар) 42 42 42 42 30,3 26,3 40
DIN 250-400
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 18 25 25 25 16,6 15,6 25

T6F — корпус вентиля изготовлен из стали, патрубки под сварку стык в стык

T6F.L — вентиль с удлиненным штоком (рекомендуется использовать для трубопроводов с большой толщиной теплоизоляции)

T6VA.F — корпус вентиля изготовлен из нержавеющей стали

T6VA.F.L — корпус вентиля изготовлен из нержавеющей стали и имеет удлиненный шток

Модель Диаметр патрубков (DN / мм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S ++
T6F / DN 15
DN 15 / 21,3 40 142 152 80 8 25 См. Прайс-лист
(п. 12.3)
T6F / DN 20
DN  20 / 26,9 45 143 153 80 8 25
T6F / DN 25
DN  25 / 33,7 55 189 199 100 11 46
T6F / DN 25 * 1 1/8
28,8 55 189 199 100 11 46
T6F / DN 32
DN  32 / 42,4 60 190 200 100 11 46
T6F / DN 32 * 1 3/8
35,2 60 190 200 100 11 46
T6F / DN 40
DN  40 / 48,3 70 184 194 140 11 60
T6F / DN 40 *1 5/8
42,2 70 184 194 140 11 60
T6F / DN 50 DN  50 / 60,3 80 185 195 140 11 60
T6F / DN 50 * 2 1/8
54,2 80 185 195 140 11 60
T6F / DN 65 DN  65 / 76,1 95 289 304 250 17 107
T6F / DN 80 DN  80 / 88,9 100 296 311 250 17 107
T6F / DN100 DN 100 / 114,3 105 311 326 250 17 107
T6F / DN125 DN 125 / 139,7 146 345 360 320 17 65
T6F / DN150 DN 150 / 168,3 163 461 476 400 24 112
T6F / DN200 DN 200 / 219,1 193 481 496 400 24 134
T6F / DN250 DN 250 / 273,0 325 681 696 500 27
T6F / DN300 DN 300 / 323,0 375 688 703 500 27
T6F / DN350 DN 350 / 355,6 425 954 969 500 27
T6F / DN400 DN 400 / 406,4 475 992 1007 500 27

* — патрубки вентилей расточены под дюймовые трубы

++ — увеличение размеров H и H1 для вентилей с удлиненным штоком T6F.L и T6VA.F.L

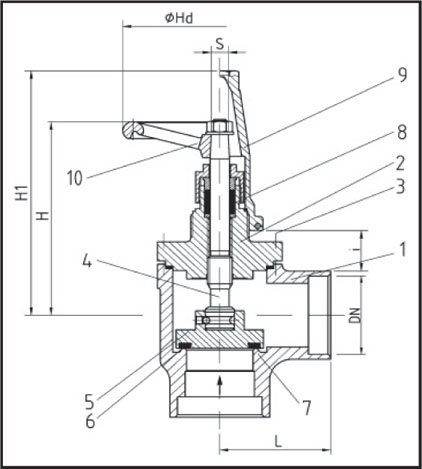

Вентили запорные угловые серий «T61F» и «T62F»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40

T61F — корпус вентиля изготовлен из стали, соединение SW — под сварку "мама"

T62F — корпус вентиля изготовлен из стали, соединение FPT — коническая резьба "мама"

Модель Диаметр патрубков (дюйм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S
T61(62)F / 1/2 1/2 40 142 152 80 8 См. Прайс-лист
(п. 12.3)
T61(62)F / 3/4 3/4 45 143 153 80 8
T61(62)F / 1 1 55 189 199 100 11
T61(62)F /1 1/4
1 1/4 60 190 200 100 11
T61(62)F /1 1/2
1 1/2 70 183 194 140 11
T61(62)F / 2 2 80 185 195 140 11

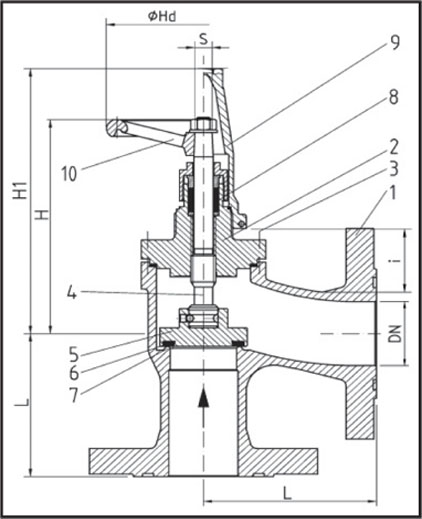

Вентили запорные угловые серии «T11V»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

DN 15-32
T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40
DN 40-200
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 28 27 25
P (бар) 31,5 42 42 42 28 27 40

T11V — корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель Диаметр патрубков (DN / мм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S
T11V / DN 15
DN 15 / 21,3 90 201 211 140 11 См. Прайс-лист
(п. 12.3)
T11V / DN 20
DN  20 / 26,9 95 199 209 140 11
T11V / DN 25
DN  25 / 33,7 100 194 204 140 11
T11V / DN 32
DN  32 / 42,4 105 190 200 140 11
T11V / DN 40
DN  40 / 48,3 115 195 205 140 11
T11V / DN 50 DN  50 / 60,3 125 200 210 140 11
T11V / DN 65 DN  65 / 76,1 145 327 342 200 14
T11V / DN 80 DN  80 / 88,9 155 331 346 250 17
T11V / DN100 DN 100 / 114,3 175 328 343 250 17
T11V / DN125 DN 125 / 139,7 200 376 391 320 24
T11V / DN150 DN 150 / 168,3 225 458 473 400 24
T11V / DN200 DN 200 / 291,1 275 496 511 400 24

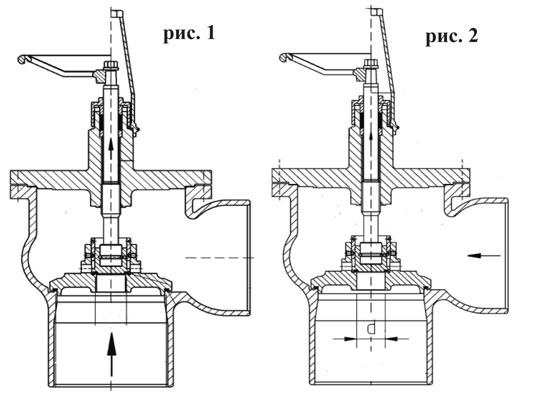

Вход в вентили, размером до DN200 включительно, должен находиться параллельно штоку (см. рис.1). Однако, при большом размере вентиля и высоком перепаде давления на нем, возникают очень большие усилия на запорный диск, что препятствует полному закрытию вентиля. Для того, чтобы избежать этого, вход в вентиль, размером больше DN200, должен находиться перпендикулярно штоку (см. рис.2). Это способствует лугкому закрытию вентиля. Для его открытия в конструкции предусмотрен разгрузочный клапан. В начале открытия открывается только разгрузочный клапан, имеющий малый диаметр d, за счет этого происходит сброс давления из зоны над запорным диском, что приводит к значительному уменьшению нагрузки на него. Дальнейшее открытие происходит в нормальном режиме.
