Комплект поставки и аксессуары компрессоров серии F (редактируется)

Стандартный объем поставки компрессоров:

Описание FX2 FX3 FX4 FX5 FX76 FX88
1570 1800 2050 2425 2735 3235
Количество цилиндров 2 2 4 4 6 6 6 6 8 8
Расположение цилиндров в ряд V-образное W-образное
Запорные всасывающий и нагнетательный клапан
Масляный насос
Передний фланец
Заправка маслом
(F: FUCHS Reniso SP46;
FX: FUCHS Reniso Tritone SE55)
Смотровые стекла 1 шт.
2 шт.
3 шт.
Заправка инертным газом
Декомпрессионный клапан
Возм. подключения регуляторов уровня масла ESK, AC+R или Carly¹) ¹) ¹) ¹) ¹)
Возм. подключения регуляторов уровня масла Traxoil¹)         ¹) ¹) ¹) ¹) ¹) ¹)
Крышка масляного насоса, подготовл. для подключения дифференциального реле контроля смазки DELTA-P II
Уплотнение вала с прозрачной трубкой для контроля и сбора масла
Описание FX2 FX3 FX4 FX5 1570 1800 2050 2425 2735 3235
FX76 FX88

¹) — подключение возможно только с использованием дополнительного адаптера для установки регулятора уровня масла

Аксессуары:

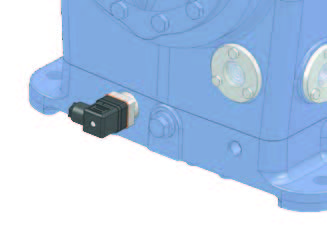

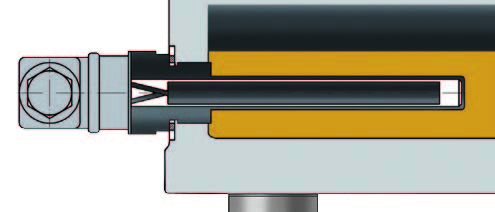

Нагреватель картера

Подогреватель картера препятствует значительному растворению хладагента в масле, что ведет к снижению вязкости масла.

FX2   40 Вт, 230В - 1ф - 50/60Гц
FX3   60 Вт, 230В - 1ф -50/60Гц
FX4, FX5   80 Вт, 230В - 1ф -50/60Гц
FX76   140 Вт, 230В - 1ф -50/60Гц
FX88   200 Вт, 230В - 1ф -50/60Гц

Маховик компрессора

FX2   Внешний диаметр: 165 мм;
Число канавок: 2; Вес: 4,7 кг
Клиновой ремень:
SPA DIN 7753
FX3   Внешний диаметр: 210 мм;
Число канавок: 2; Вес: 8,0 кг
FX4   Внешний диаметр: 210 мм;
Число канавок: 3; Вес: 11,6 кг
FX5   Внешний диаметр: 230 мм;
Число канавок: 4; Вес: 16,9 кг
FX76/1570   Внешний диаметр: 322 мм;
Число канавок: 5; Вес: 24,7 кг
Клиновой ремень:
SPB DIN 7753
FX76/1570   Внешний диаметр: 407 мм;
Число канавок: 5; Вес: 29,3 кг
FX76/1800, 2050, 2425
  Внешний диаметр: 322 мм;
Число канавок: 5; Вес: 24,7 кг
FX88/2735, 3235
  Внешний диаметр: 407 мм;
Число канавок: 6; Вес: 32,9 кг

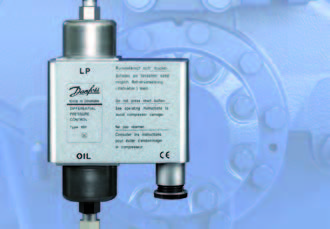

Дифференциальное реле контроля смазки MP54

FX3   230В - 1ф - 50/60Гц, IP20 (установлено)
FX4, FX5
  230В - 1ф - 50/60Гц, IP21

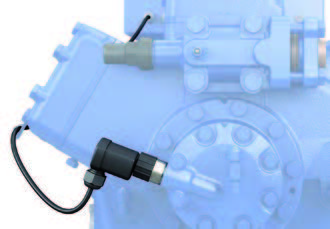

Дифференциальное реле давления (контроля) смазки DELTA-P II (Δ P)

FX76   220-240В - 1ф - 50/60Гц
FX88   220-240В - 1ф - 50/60Гц

Дополнительный вентилятор обдува

Используется в качестве дополнительного охлаждения компрессора в случае его применения в низкотемпературном режиме.

FX3, FX4, FX5
  230В AC - 1ф - 50Гц, 72Вт, IP44
FX76, FX88
  230В AC - 1ф - 50Гц, 97Вт, IP44

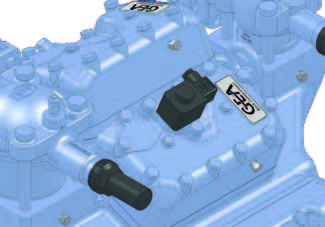

Регулировка производительности

Cоленоидный клапан регулирования производительности, отключающий блок цилиндров компрессора (от одного до трех блоков) при снижении нагрузки на холодильную установку.

FX4, FX5
  50-100%
FX76
  33-100%
FX88   25-100%

Разгрузка пуска

FX3, FX4, FX5   230В - 1ф - 50/60Гц, IP65
Без обратного клапана, включая защитный термостат.

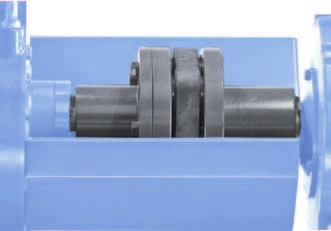

Соединительная муфта для прямого привода

При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку

 арт.

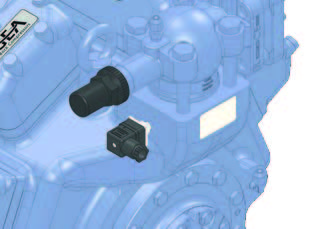

Защитный термостат на нагнетании

 арт.

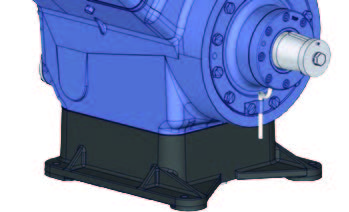

Поднятая опорная плита

 арт.
