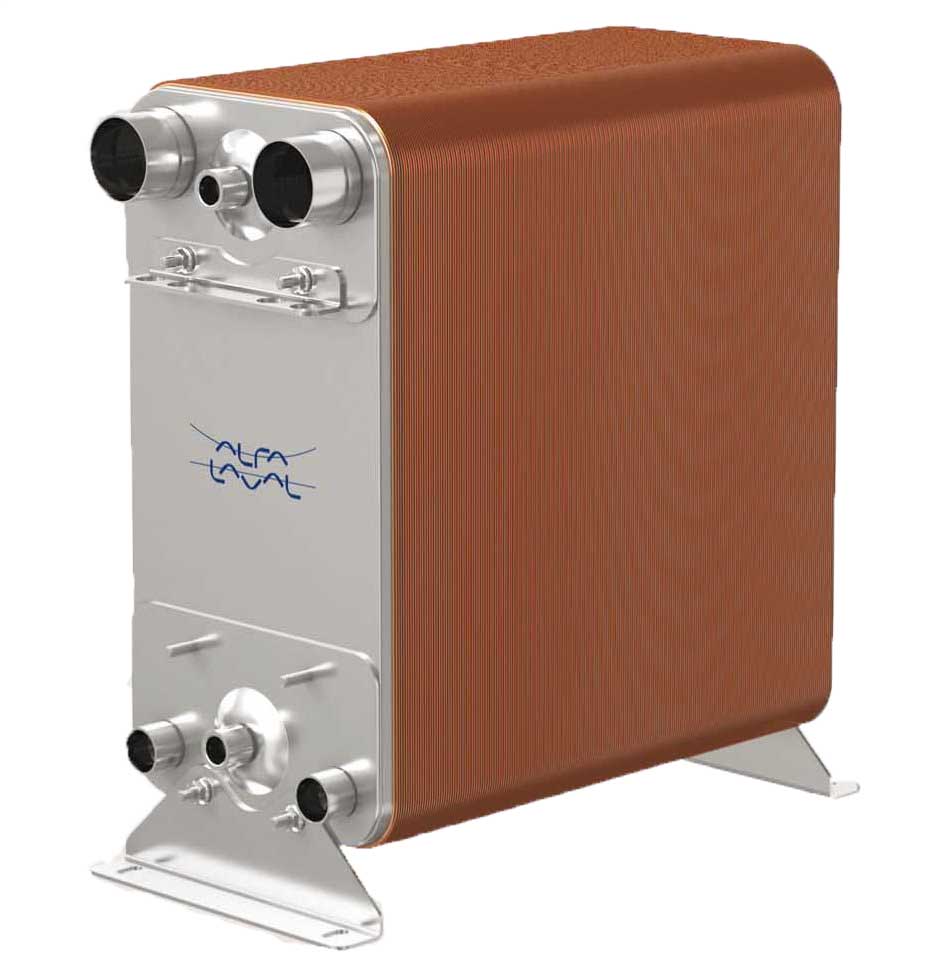

Пластинчатые теплообменники AC230DQ-ACH230DQ

Паяные пластинчатые теплообменники Alfa Laval AC отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве теплообменникрв, испарителей и конденсаторов в чиллерах и тепловых насосах.

Применение

      Испаритель

      Конденсатор

      Теплообменник



 Преимущества

      Компактное исполнение

      Простота монтажа

      Возможность самоочистки

      Низкая потребность в уходе и обслуживании

      Все изделия испытываются давлением на прочность и плотность

      Без использования прокладки

Конструкция

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Двухконтурная конструкция True обеспечивает более высокое сопротивление замерзанию по сравнению с компоновкой теплообменников вплотную друг к другу.

Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Подходит для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.

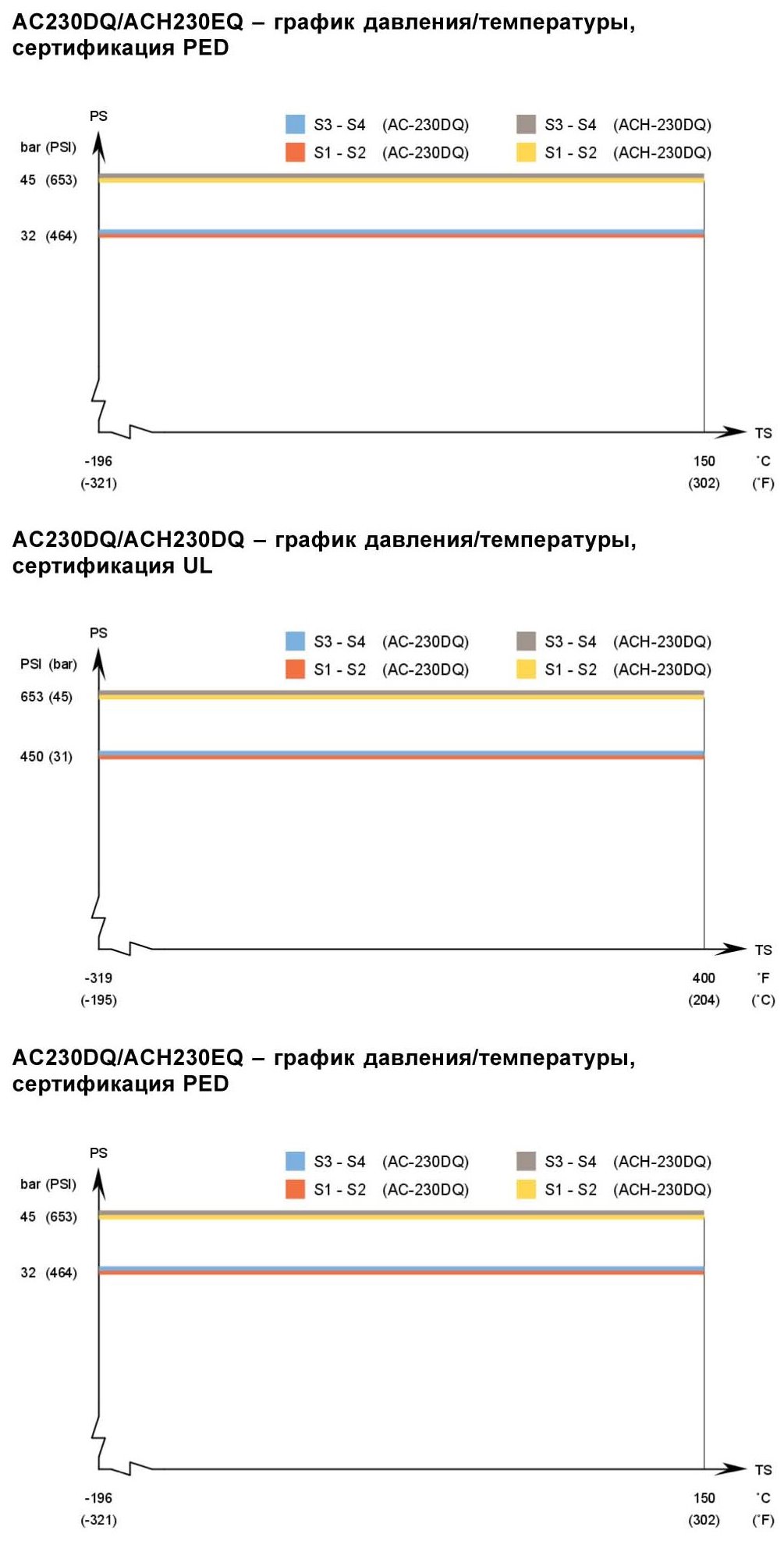

 Технические характеристики                                     Расчетное давление и температура




Стандартные материалы
Накладки    Нержавеющая сталь
Соединения    Нержавеющая сталь
Пластины   Нержавеющая сталь
Твердый припой   Медь

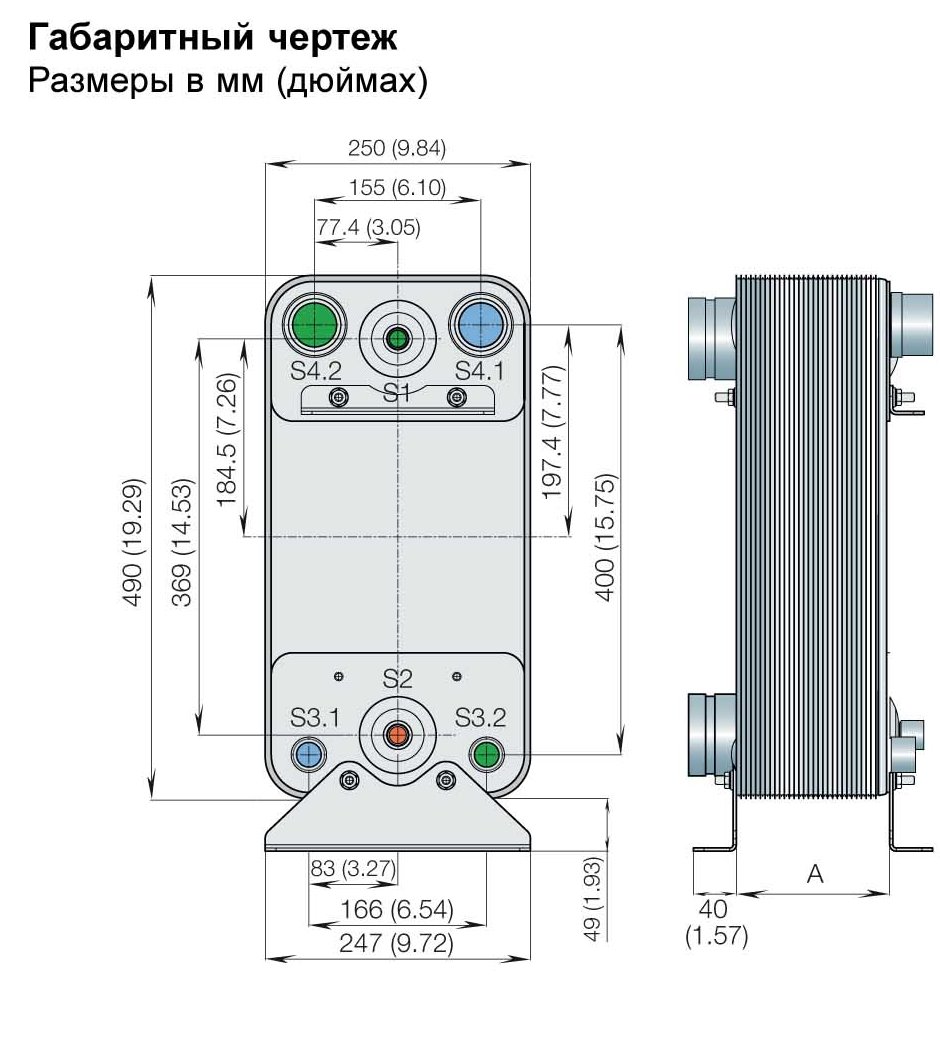

Размеры и масса¹
Размер (мм)    13 + (2.14 * n)
Размер (дюймов)   0.51 + (0.08 * n)
Масса (кг)²    2 6 + (0.4 * n)
Масса (фунтов)²    2 13.23 + (0.88 * n)
1. n = количество пластин
2. Без соединений

Стандартные данные
Объем на один канал, л (S1-S2): 0.16 (0.040)
(галлонов)   (S3-S4): 0.20 (0.052)
Максимальная крупность 0.9 (0.035)
частиц, мм (дюймов)
Макс. расход¹ м³   60 (264)
(галлонов в минуту)
Направление потока  По диагонали
Мин. кол-во пластин 10
Макс. кол-во пластин 250
1. Воды при 7 м/с (23 фута/с) (скорость в месте соединения)





Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.



Ваши вопросы технического и коммерческого характера по пластинчатым теплообменникам Alfa Laval просим направлять Маргелову Георгию — vactekh@mail.ru
