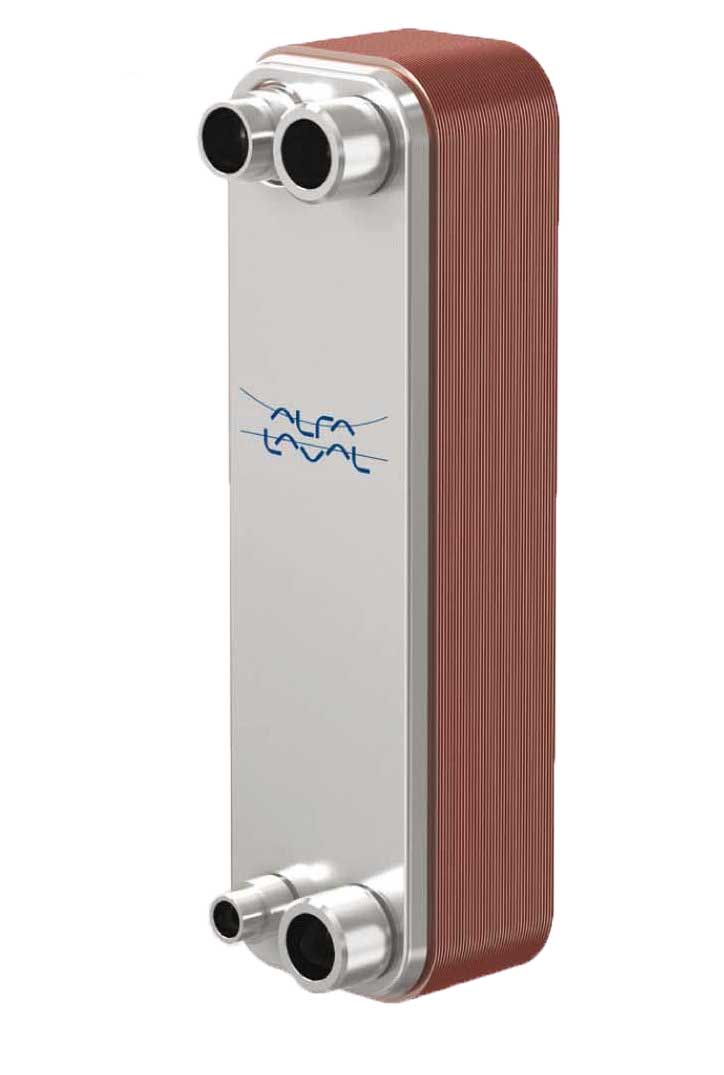

Пластинчатые теплообменники AC30EQ-ACH30EQ

Паяные пластинчатые теплообменники Alfa Laval AC отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве теплообменников, испарителей и конденсаторов в чиллерах и тепловых насосах.

Применение

      Испаритель

      Конденсатор

      Каскадные системы

      Теплообменник



 Преимущества

      Компактное исполнение

      Простота монтажа

      Возможность самоочистки

      Низкая потребность в уходе и обслуживании

      Все изделия испытываются давлением на прочность и плотность

      Без использования прокладки

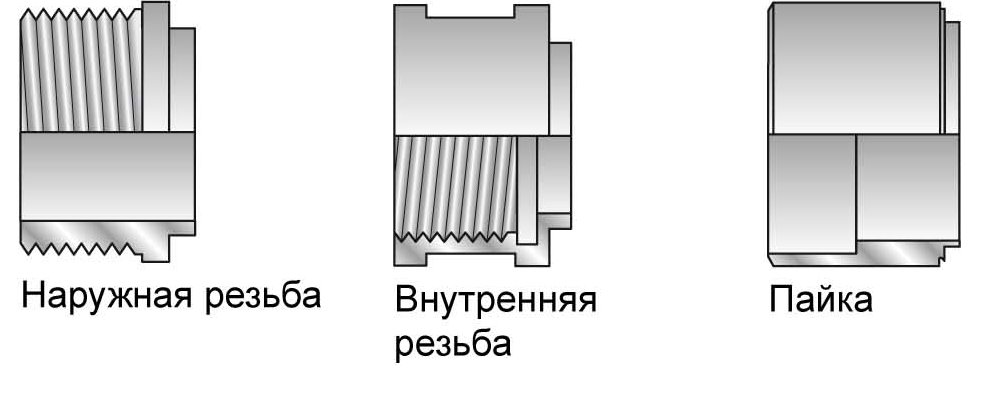

Конструкция                                                Примеры соединений

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Подходит для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.

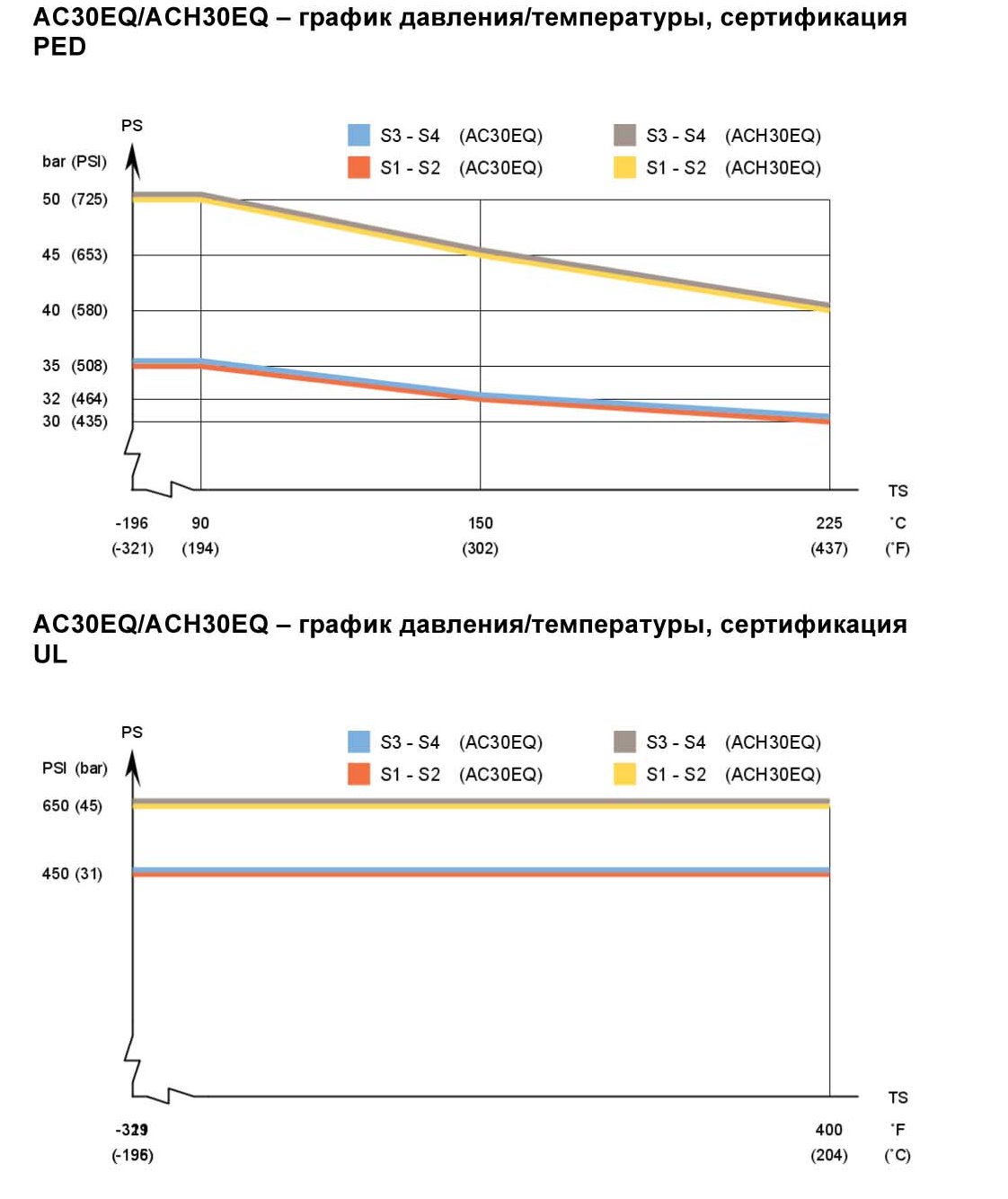

 Технические характеристики                                     Расчетное давление и температура




Стандартные материалы
Накладки    Нержавеющая сталь
Соединения    Нержавеющая сталь
Пластины   Нержавеющая сталь
Твердый припой   Медь

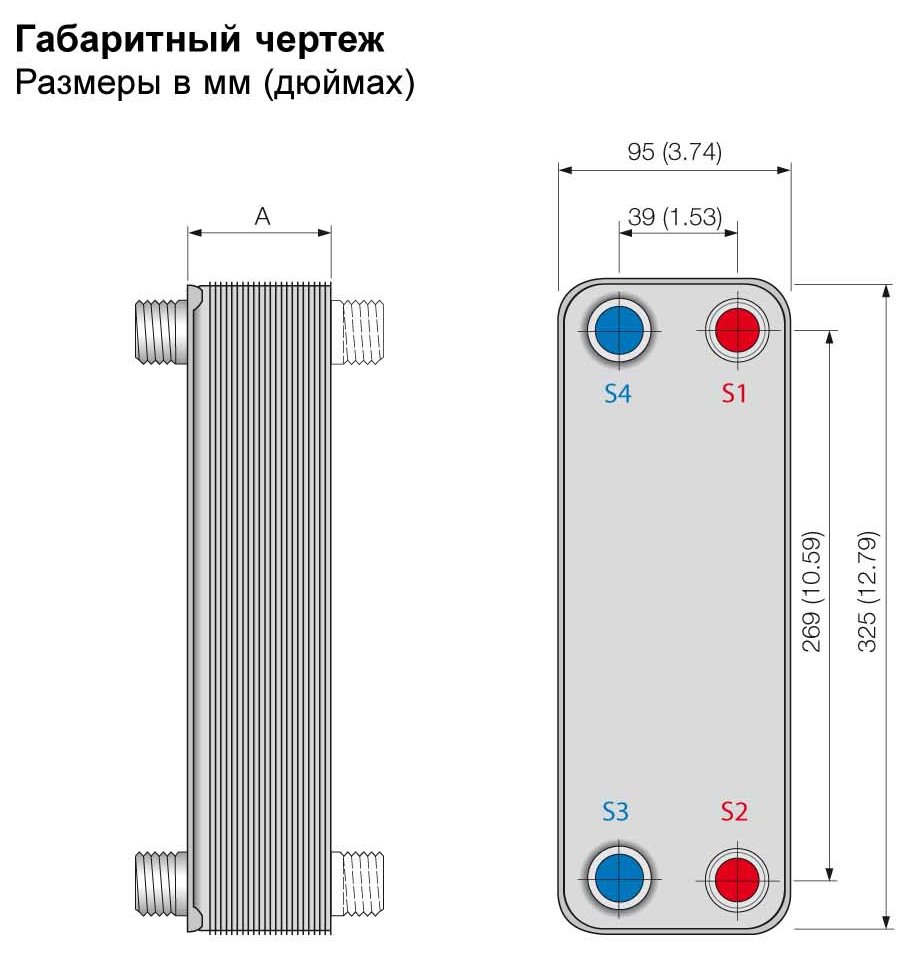

Размеры и масса¹
Размер (мм)    9 + (1.52 * n)
Размер (дюймов)   0.35 + (0.06 * n)
Масса (кг)²    1 + (0.09 * n)
Масса (фунтов)²    2.2 + (0.2 * n)
1. n = количество пластин
2. Без соединений

Стандартные данные
Объем на один канал, л 0.028 (0.0072)
(галлонов)
Максимальная крупность 0.6 (0.024)
частиц, мм (дюймов)
Макс. расход¹ м³   8.8 (39)
(галлонов в минуту)
Направление потока  Паралельно
Мин. кол-во пластин 4
Макс. кол-во пластин 120
1. Воды при 5 м/с (16.4 фута/с) (скорость в месте соединения)





Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.

































Ваши вопросы технического и коммерческого характера по пластинчатым теплообменникам Alfa Laval просим направлять Маргелову Георгию — vactekh@mail.ru
