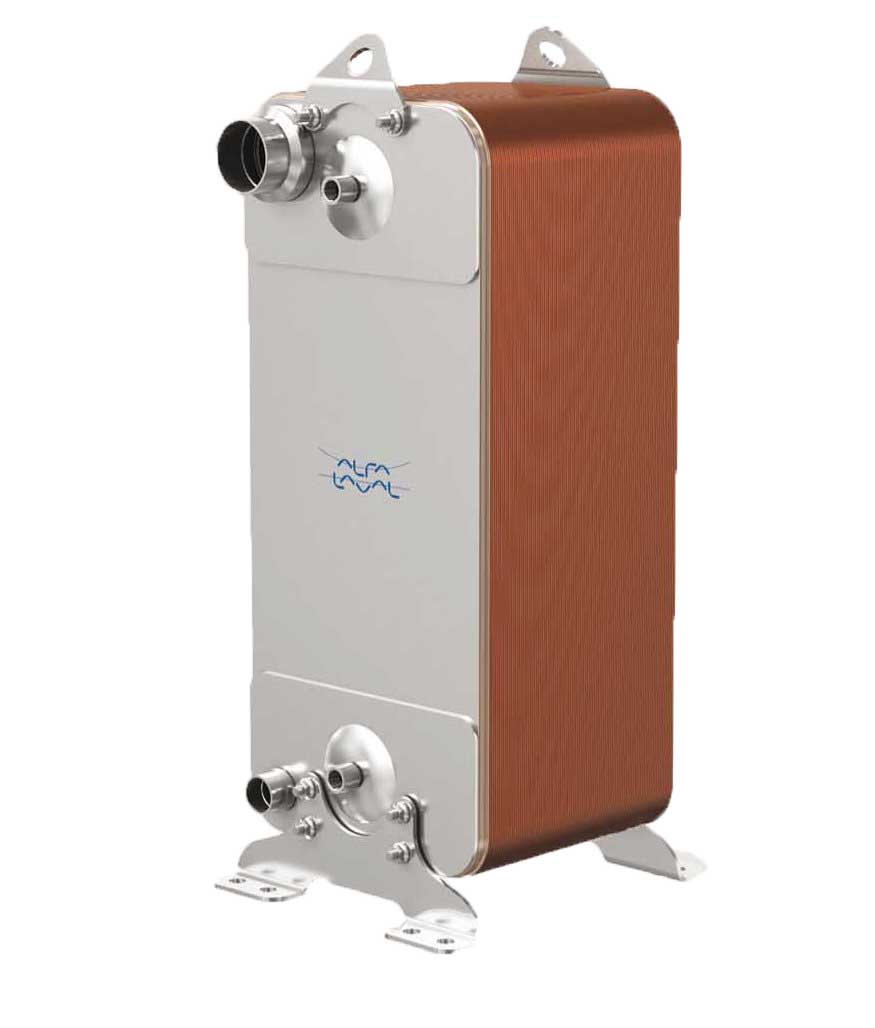

Пластинчатые теплообменники AC500EQ-ACH500EQ

Паяные пластинчатые теплообменники Alfa Laval AC отличаются эффективностью теплопередачи и не занимают много места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве теплообменников, испарителей и конденсаторов в чиллерах и тепловых насосах.

Применение

      Испаритель

      Конденсатор

      Каскадные системы

      Теплообменник



 Преимущества

      Компактное исполнение

      Простота монтажа

      Возможность самоочистки

      Низкая потребность в уходе и обслуживании

      Все изделия испытываются давлением на прочность и плотность

      Без использования прокладки

Конструкция

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Одноконтурная конструкция

Встроенная система распределения обеспечивает равномерное распределение хладагента по всему пакету пластин.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

Подходит для использования с большинством гидрофтороуглеродных (HFC) и гидрофтороолефиновых (HFO) хладагентов и натуральных хладагентов.

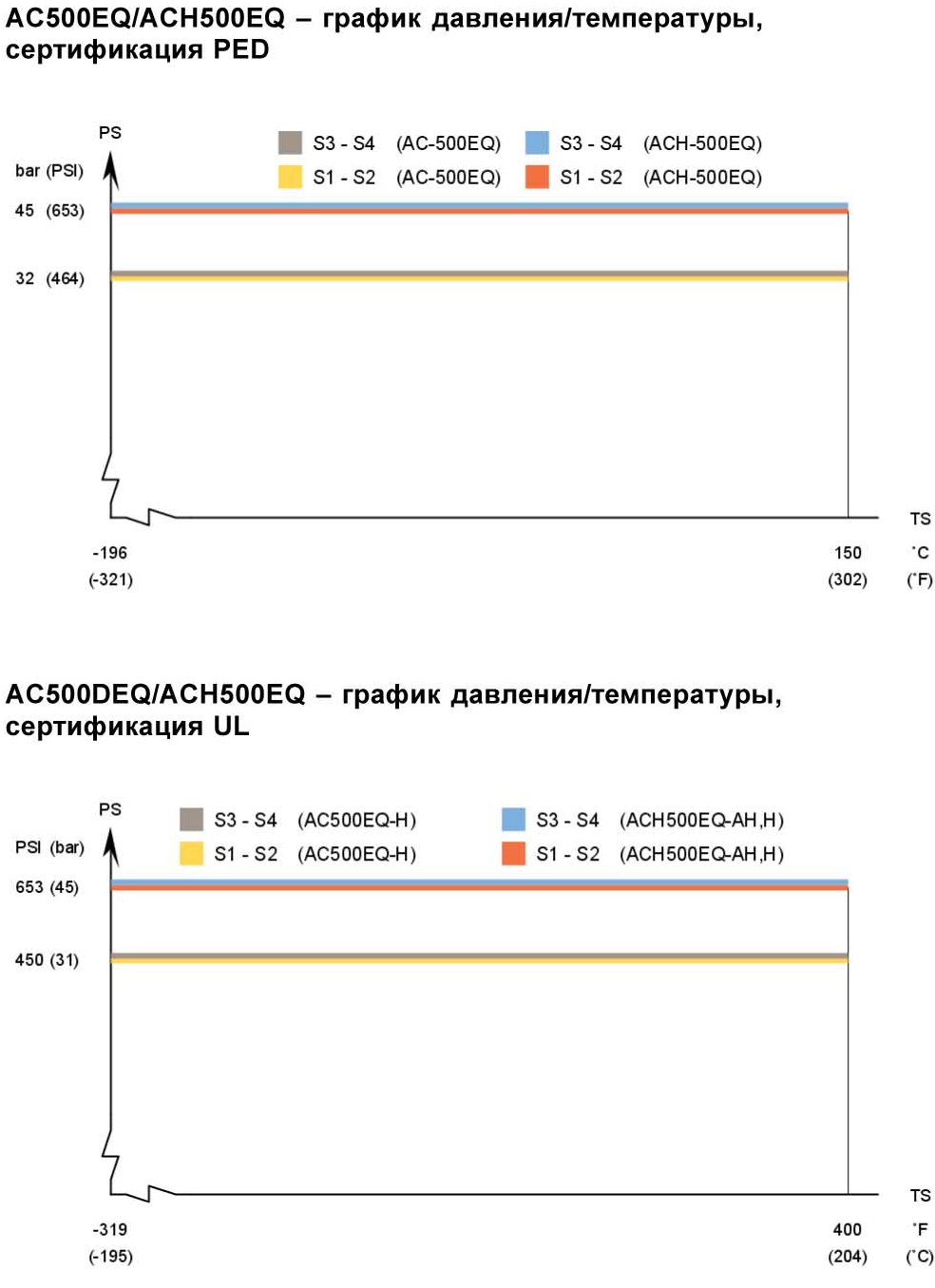

 Технические характеристики                                     Расчетное давление и температура




Стандартные материалы
Накладки    Нержавеющая сталь
Соединения    Нержавеющая сталь
Пластины   Нержавеющая сталь
Твердый припой   Медь

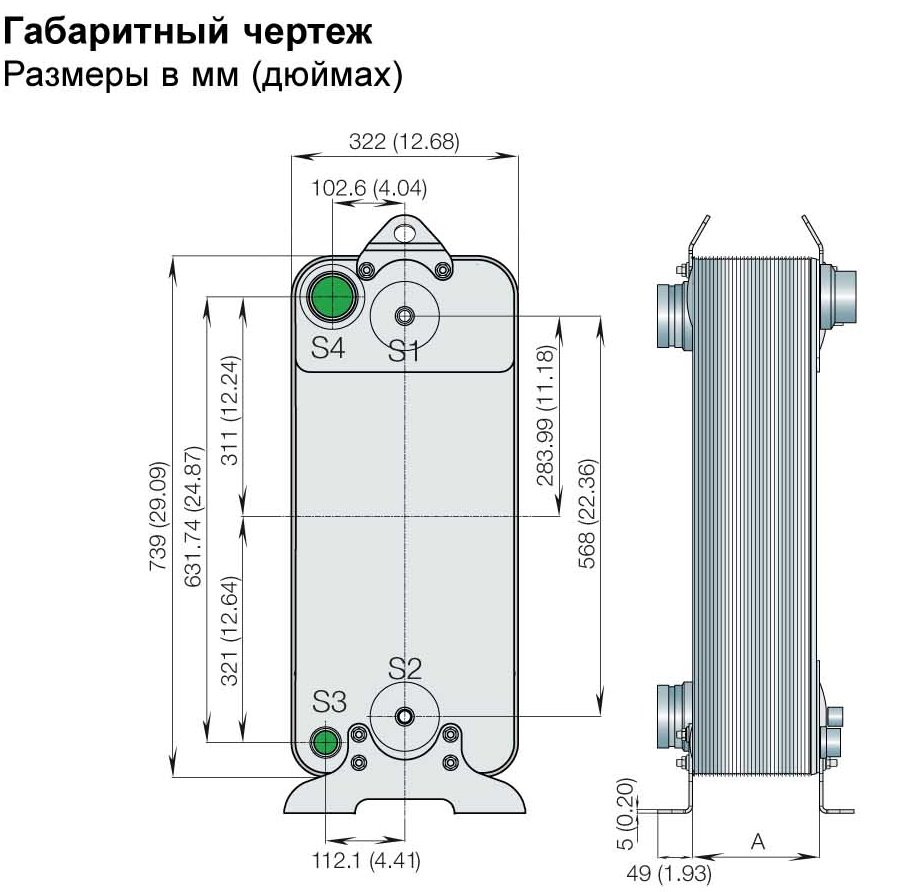

Размеры и масса¹
Размер (мм)    12 + (2.61 * n)
Размер (дюймов)   0.47 + (0.1 * n)
Масса (кг)²    12.5 + (0.84 * n)
Масса (фунтов)²    27.56 + (1.85 * n)
1. n = количество пластин
2. Без соединений

Стандартные данные
Объем на один канал, л (S1-S2): 0.40 (0.103)
(галлонов)   (S3-S4): 0.45 (0.116)
Максимальная крупность 1.1 (0.043)
частиц, мм (дюймов)
Макс. расход¹ м³   120 (528)
(галлонов в минуту)
Направление потока  Паралельно
Мин. кол-во пластин 10
Макс. кол-во пластин 270
1. Воды при 5 м/с (16.4 фута/с) (скорость в месте соединения)





Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.















Ваши вопросы технического и коммерческого характера по пластинчатым теплообменникам Alfa Laval просим направлять Маргелову Георгию — vactekh@mail.ru
