Кожухотрубные конденсаторы Bitzer серии "K"

Кожухотрубные конденсаторы Bitzer серии К- охватывают диапазон производительности от 4 до 1025 кВт и являются стандартом качества в холодильной теплообменной индустрии благодаря высокой надежности и соблюдению заявленных характеристик.

Выпускаются в двух основных исполнениях:

  • для обычной воды «Н» (с медными трубками)
  • для морской воды «НB» (с трубками из сплава меди 90% и никеля 10%)

Охлаждающая жидкость циркулирует внутри трубок аппарата, а хладагент — в межтрубном пространстве.

Любая модель может быть изготовлена:

  • с двумя проходами охлаждающей жидкости (большой расход, малая dT между температурами жидкости и хладагента)
    Например, охлаждение конденсатора через градирню
  • с четырьмя проходами охлаждающей жидкости (малый расход охлаждающей жидкости, бОльшая dT)
    Например, охлаждение водой из скважины или забортной водой

Кроме того, конденсаторы серии К- могут использоваться и в качестве охладителей перегретого пара для нагрева воды и повышения энергоэффективности холодильного цикла. Для использования в качестве переохладителя перегретого пара конденсатор должен иметь два патрубка выхода по хладагенту (специсполнение).

Разрешенные к использованию хладагенты:
R134a, R22, R290, R1270, R1234yf, R1234ze(E), R404A, R507A, R407C, R448A, R449A, R450A, R513A.

Разрешенные к использованию хладоносители
(в т.ч. для теполообменников с трубками CuNi):
вода, морская вода, этиленгликоль, пропиленгликоль, раствор CaCl2.

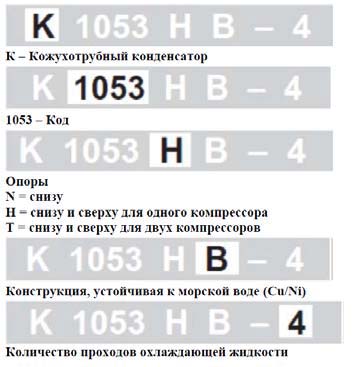

Cтруктура обозначения моделей

Таблица технических характеристик

Стандартное исполнение — трубки Cu (медь)

Холодопроизводительность указана на режиме:
хладагент R134a
2-проходное охлаждение
входная температура хладагента: 90°C
коэффициент загрязнения со стороны хладагента: 0,00004 м²К/Вт
температура конденсации: 40°C
входная температура охлаждающей жидкости: 29°C

Рекомендуемые опции:
адаптер под предохранительный клапан — 366005-01
предохранительный клапан — 5231B

Модель Производи-
тельность (кВт)
Расход воды (м³/ч) Габариты (мм) Масса (кг) Объем (л) Цена (EUR)
Номинал. Mаксим. Хладагент Вода
K033N 4,0 0,58 1,38 606x152x184 10 3,8 0,4 См. Прайс-лист
(раздел 5.4.6)
K073H 7,3 1,08 2,75 606x152x184 11 3,4 0,7
K123H 14,8 2,14 2,75 606x152x172 14 5,1 0,9
K203H 20,6 2,97 6,42 860x197x234 25 11,9 1,8
K283H 30,3 4,37 8,56 860x197x242 27 11,4 2,1
K373H 28,2 7,55 10,71 1110x197x248 35 14,6 3,1
K573H 52,3 10,39 17,83 1176x245x308 59 29,4 5,8
K813H 91,7 13,23 22,7 1176x245x308 62 27,7 7,0
K1053H 146,7 21,2 22,7 1634x245x324 85 40,0 9,3
K1353T 187,8 27,1 29,2 1634x245x394 90 37,0 11,5
K1973T 269,0 38,9 42,2 1661x333x541 195 76,0 18,8
K2923T 387,0 55,9 61,5 1661x333x561 230 67,0 25,0
K3803T 511,0 73,7 81,1 1739x391x684 335 108 37,4
K4803T 657,0 94,9 103,9 1739x391x684 360 98 45,0
K6703T 811,0 117,0 146,0 2037x494x834 600 201 74,2
K8503T 1025,0 148,0 185,0 2037x494x834 650 181 88,1

Морское исполнение — трубки CuNi (медь 90%, никель 10%)

Холодопроизводительность указана на режиме:
хладагент R134a
2-проходное охлаждение
входная температура хладагента: 90°C
коэффициент загрязнения со стороны хладагента: 0,00004 м²К/Вт
температура конденсации: 35°C
входная температура охлаждающей жидкости: 25°C

Рекомендуемые опции:
адаптер под предохранительный клапан — 366005-01
предохранительный клапан — 5231B

Модель Производи-
тельность (кВт)
Расход воды (м³/ч) Габариты (мм) Масса (кг) Объем (л) Цена (EUR)
Номинал. Mаксим. Хладагент Вода
K033NB 3,9 1,2 1,38 606x152x184 11 3,8 0,4 См. Прайс-лист
(раздел 5.4.7)
K073HB 7,8 2,6 2,75 606x152x184 12 3,4 0,7
K123HB 11,1 2,6 2,75 606x152x172 18 5,1 0,9
K203HB 16,7 4,63 5,14 860x197x234 29 11,9 1,8
K283HB 23,3 6,15 6,85 860x197x242 30 11,4 2,1
K373HB 36,0 7,7 8,55 1110x197x248 38 14,6 3,1
K573HB 58,2 13,16 14,65 1176x245x308 66 29,4 5,8
K813HB 74,4 16,82 18,7 1176x245x308 68 27,7 7,0
K1053HB 98,5 16,82 18,7 1634x245x324 94 40,0 9,3
K1353TB 125,9 21,6 23,95 1634x245x394 98 37,0 11,5
K1973TB 182,0 31,2 34,6 1661x333x541 200 76,0 18,8
K2923TB 263,0 45,5 50,6 1661x333x561 235 67,0 25,0
K3803TB 347,0 59,9 66,7 1739x391x684 340 108,0 37,4
K4803TB 444,0 76,8 85,4 1739x391x684 365 98,0 45,0
K6703TB 591,0 108,0 120,0 2037x494x834 620 201,0 74,4
K8503TB 751,0 137,0 152,0 2037x494x834 670 181,0 91,3

Прайс-лист на кожухотрубные конденсаторы (раздел 5.4.6)
