Кожухотрубные испарители Bitzer - Alfa LavalВысоко и среднетемпературные испарители серии «DH»
|
Холодопроизводительность указана на режиме:
температура входа воды: Твх=12°C
температура выхода воды: Твых=7°C
температура кипения: Т0=2,75°C
температура конденсации: Тк=45°C
перегрев в испарителе 5К
переохлаждение после конденсатора 3К
A — длина, D — диаметр, H — общая высота (с патрубками и подставками)
DH-__H с уменьшенным растоянием между пластинами. Увеличение стоимости - 3%
DH-__X с сильно уменьшенным растоянием между пластинами. Увеличение стоимости - 5%
|
|
| Модель |
Варианты
кол-ва
фреоновых
контуров |
Производи-
тельность (кВт) |
Расход воды (м³/ч) |
Габариты
AxDxH (мм) |
Объем (л) |
Цена (EUR) |
| Номинал. |
Вода |
Mаксим. |
Хладагент |
| DH1 -141 |
1 |
14 |
2,5 |
3,9 |
887x140x330 |
4,0 |
6,7 |
Прайс-лист |
| DH1 -142 |
1 |
21 |
3,6 |
5,4 |
1037x140x330 |
4,0 |
7,9 |
| DH1 -143 |
1 |
35 |
6,0 |
9,0 |
1257x140x330 |
5,0 |
9,5 |
| DH1 -144 |
1 |
47 |
6,7 |
11,0 |
1407x140x330 |
6,0 |
11,0 |
| DH _ -161 |
1 / 2 |
56 |
9,6 |
11,5 |
1281х168х358 |
7,0 |
15,3 |
| DH _ -162 |
1 / 2 |
63 |
10,8 |
14,5 |
1431х168х358 |
8,0 |
17,2 |
| DH _ -163 |
1 / 2 |
79 |
13,6 |
18,5 |
1631х168х358 |
9,0 |
19,8 |
| DH _ -164 |
1 / 2 |
93 |
16,0 |
22,0 |
1781х168х358 |
10,0 |
21,7 |
| DH _ -191 |
1 / 2 / 3 |
126 |
21,0 |
34,0 |
1479х194х384 |
11,0 |
26,5 |
| DH _ -192 |
1 / 2 / 3 |
145 |
25,0 |
35,0 |
1609х194х384 |
12,0 |
28,9 |
| DH _ -193 |
1 / 2 / 3 |
165 |
28,0 |
34,0 |
1779х194х384 |
13,0 |
31,9 |
| DH _ -211 |
1 / 2 / 3 / 4 |
204 |
35,0 |
54,0 |
1822х219х449 |
18,0 |
43,1 |
| DH _ -212 |
1 / 2 / 3 / 4 |
238 |
41,0 |
54,0 |
2032х219х449 |
20,0 |
47,7 |
| DH _ -271 |
1 / 2 / 3 / 4 |
325 |
56,0 |
79,0 |
2004х273х523 |
26,0 |
77,4 |
| DH _ -272 |
1 / 2 / 3 / 4 |
366 |
63,0 |
79,0 |
2004х273х523 |
29,0 |
73,4 |
| DH _ -273 |
1 / 2 / 3 / 4 |
402 |
69,0 |
79,0 |
2004х273х523 |
33,0 |
68,8 |
| DH _ -321 |
1 / 2 / 3 / 4 |
449 |
77,0 |
109,0 |
2317х324х624 |
44,0 |
127,6 |
| DH _ -322 |
1 / 2 / 3 / 4 |
511 |
87,7 |
109,0 |
2317х324х624 |
49,0 |
121,5 |
| DH _ -323 |
1 / 2 / 3 / 4 |
577 |
99,0 |
109,0 |
2317х324х624 |
57,0 |
111,0 |
| DH _ -401 |
2 / 3 / 4 |
681 |
117,0 |
179,0 |
2230х406х726 |
66,0 |
195,6 |
| DH _ -402 |
2 / 3 / 4 |
801 |
137,0 |
179,0 |
2230х406х726 |
74,0 |
185,7 |
| DH _ -403 |
2 / 3 / 4 |
940 |
161,0 |
179,0 |
2230х406х726 |
88,0 |
168,8 |
| DH _ -404 |
2 / 3 / 4 |
1020 |
175,0 |
199,0 |
2750х406х726 |
110,0 |
214,4 |
| DH _ -451 |
2 / 3 / 4 |
1133 |
194,0 |
239,0 |
2385х457х828 |
111,0 |
304,9 |
| DH _ -452 |
2 / 3 / 4 |
1263 |
217,0 |
239,0 |
2385х457х828 |
124,0 |
288,0 |
| DH _ -501 |
2 / 3 / 4 |
1400 |
240,0 |
299,0 |
2815х508х878 |
142,0 |
382,6 |
| DH _ -502 |
2 / 3 / 4 |
1570 |
269,0 |
319,0 |
2815х508х878 |
166,0 |
352,3 |
Средне и низкотемпературные испарители серии «DM»
|
Холодопроизводительность указана на режиме:
хладагент R507 / R404A
температура входа гликоля 38%: Твх= -4°C
температура выхода гликоля 38%: Твых= -8°C
температура кипения: Т0= -13°C
температура конденсации: Тк=45°C
перегрев в испарителе 5К
переохлаждение после конденсатора 1К
DM_-__H с уменьшенным растоянием между пластинами. Увеличение стоимости - 3%
DM_-__X с сильно уменьшенным растоянием между пластинами. Увеличение стоимости - 5%
|

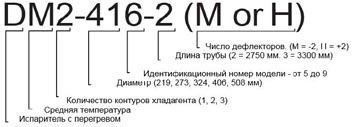

Cтруктура обозначения моделей
|
| Модель |
Производи-
тельность (кВт) |
Номинальный расход гликоля
(м³/ч) |
Патрубки
жидкость / хладагент-пайка |
Габариты
LxD (мм) |
Масса (кг) |
Объем (л) |
Цена (EUR) |
| Хладагент |
Вода |
| DM1-225-2 |
92 |
21 |
4″ / 15/8 - 31/8 |
2883x219 |
187 |
17,7 |
76,3 |
Прайс-лист
|
| DM1-225-3 |
110 |
26 |
4″ / 15/8 - 31/8 |
3463x219 |
209 |
21,0 |
92,1 |
| DM1-226-2 |
126 |
30 |
4″ / 15/8 - 31/8 |
2893x219 |
196 |
22,0 |
71,4 |
| DM1-226-3 |
144 |
34 |
4″ / 15/8 - 31/8 |
3463x219 |
219 |
26,0 |
86,2 |
| DM1-227-2 |
155 |
36,5 |
4″ / 15/8 - 31/8 |
2893x219 |
204 |
27,0 |
66,8 |
| DM1-227-3 |
180 |
42,5 |
4″ / 15/8 - 31/8 |
3463x219 |
228 |
31,4 |
80,6 |
| DM1-276-2 |
186 |
44 |
5″ / 21/8 - 41/8 |
2903x273 |
316 |
33,3 |
110,5 |
| DM1-276-3 |
209 |
50 |
5″ / 21/8 - 41/8 |
3473x273 |
354 |
40,0 |
133,3 |
| DM1-277-2 |
218 |
52 |
5″ / 21/8 - 41/8 |
2903x273 |
326 |
38,5 |
104,5 |
| DM1-277-3 |
245 |
58 |
5″ / 21/8 - 41/8 |
3473x273 |
367 |
46,4 |
122,1 |
| DM1-326-2 |
257 |
60,7 |
6″ / 21/8 - 41/8 |
2928x324 |
440 |
47,6 |
156,5 |
| DM1-326-3 |
296 |
70 |
6″ / 25/8 - 5″ |
3498x324 |
490 |
57,3 |
188,9 |
| DM1-327-2 |
290 |
68,5 |
6″ / 25/8 - 5″ |
2928x324 |
452 |
54,1 |
149,2 |
| DM1-327-3 |
338 |
80 |
6″ / 25/8 - 5″ |
3498x324 |
505 |
65,1 |
180,0 |
| DM1-328-2 |
332 |
78,5 |
6″ / 25/8 - 5″ |
2928x324 |
464 |
60,3 |
142,1 |
| DM1-328-3 |
354 |
84 |
6″ / 25/8 - 5″ |
3498x324 |
520 |
72,6 |
171,4 |
| DM2-225-2 |
93 |
22 |
4″ / 11/8 - 25/8 |
2893х219 |
187 |
17,7 |
76,3 |
| DM2-225-3 |
110 |
26 |
4″ / 11/8 - 25/8 |
3463х219 |
209 |
21,0 |
92,1 |
| DM2-226-2 |
126 |
30 |
4″ / 11/8 - 25/8 |
2893х219 |
196 |
22,0 |
71,4 |
| DM2-226-3 |
147 |
35 |
4″ / 11/8 - 25/8 |
3463х219 |
219 |
26,0 |
86,2 |
| DM2-227-2 |
155 |
37 |
4″ / 13/8 - 25/8 |
2893х219 |
204 |
27,0 |
66,8 |
| DM2-227-3 |
182 |
43 |
4″ / 13/8 - 25/8 |
3463х219 |
228 |
31,4 |
80,6 |
| DM2-276-2 |
187 |
44 |
5″ / 13/8 - 31/8 |
2903х273 |
316 |
33,3 |
110,5 |
| DM2-276-3 |
216 |
51 |
5″ / 13/8 - 31/8 |
3473х273 |
354 |
40,0 |
133,3 |
| DM2-277-2 |
226 |
54 |
5″ / 13/8 - 31/8 |
2903х273 |
326 |
38,5 |
104,5 |
| DM2-277-3 |
251 |
60 |
5″ / 13/8 - 31/8 |
3473х273 |
367 |
46,4 |
122,1 |
| DM2-326-2 |
274 |
65 |
6″ / 15/8 - 31/2 |
2923х324 |
440 |
47,6 |
156,5 |
| DM2-326-3 |
296 |
70 |
6″ / 15/8 - 41/8 |
3493х324 |
490 |
57,3 |
188,9 |
| DM2-327-2 |
286 |
67,5 |
6″ / 15/8 - 31/2 |
2923х324 |
452 |
54,1 |
149,2 |
| DM2-327-3 |
346 |
82 |
6″ / 15/8 - 41/8 |
3493х324 |
505 |
65,1 |
180,0 |
| DM2-328-2 |
320 |
76 |
6″ / 15/8 - 31/2 |
2923х324 |
464 |
60,3 |
142,1 |
| DM2-328-3 |
385 |
91 |
6″ / 15/8 - 41/8 |
3493х324 |
520 |
72,6 |
171,4 |
| DM2-416-2 |
396 |
94 |
8″ / 21/8 - 41/8 |
2938х406 |
690 |
70,1 |
255,2 |
| DM2-416-3 |
431 |
102 |
8″ / 21/8 - 41/8 |
3508х406 |
748 |
81,8 |
298,9 |
| DM2-417-2 |
455 |
108 |
8″ / 21/8 - 41/8 |
2938х406 |
706 |
78,3 |
246,0 |
| DM2-417-3 |
498 |
117 |
8″ / 21/8 - 41/8 |
3508х406 |
779 |
94,2 |
297,0 |
| DM2-418-2 |
512 |
121 |
8″ / 21/8 - 41/8 |
2938х406 |
721 |
86,2 |
237,1 |
| DM2-418-3 |
632 |
150 |
8″ / 21/8 - 5″ |
3508х406 |
798 |
103,7 |
286,2 |
| DM2-419-2 |
562 |
134 |
8″ / 21/8 - 41/8 |
2938х406 |
736 |
93,9 |
228,4 |
| DM2-419-3 |
695 |
165 |
8″ / 21/8 - 5″ |
3508х406 |
816 |
112,9 |
275,7 |
| DM2-516-2 |
630 |
149 |
10″ / 25/8 - 5″ |
2977х508 |
1176 |
121,2 |
390,3 |
| DM2-516-3 |
725 |
172 |
10″ / 25/8 - 5″ |
3543х508 |
1277 |
145,7 |
471,8 |
| DM2-517-2 |
708 |
168 |
10″ / 25/8 - 5″ |
2977х508 |
1196 |
131,1 |
365,2 |
| DM2-517-3 |
821 |
194 |
10″ / 25/8 - 5″ |
3543х508 |
1301 |
157,7 |
441,4 |
| DM2-518-2 |
801 |
190 |
10″ / 25/8 - 5″ |
2977х508 |
1216 |
141,7 |
367,5 |
| DM2-518-3 |
911 |
215 |
10″ / 25/8 - 5″ |
3543х508 |
1325 |
169,8 |
427,7 |
| DM2-519-2 |
886 |
210 |
10″ / 25/8 - 5″ |
2977х508 |
1235 |
151,0 |
342,8 |
| DM2-519-3 |
1002 |
237 |
10″ / 31/8 - 5″ |
3543х508 |
1348 |
181,7 |
414,4 |
| DM3-226-2 |
126 |
30 |
4″ / 11/8 - 21/8 |
2893х219 |
196 |
22,0 |
71,4 |
| DM3-226-3 |
144 |
34 |
4″ / 11/8 - 21/8 |
3463х219 |
219 |
26,0 |
86,2 |
| DM3-227-2 |
153 |
36 |
4″ / 13/8 - 21/8 |
2893х219 |
202 |
25,0 |
67,7 |
| DM3-227-3 |
175 |
42 |
4″ / 13/8 - 21/8 |
3463х219 |
227 |
30,0 |
81,7 |
| DM3-276-2 |
189 |
45 |
5″ / 13/8 - 25/8 |
2903х273 |
316 |
33,5 |
110,2 |
| DM3-276-3 |
218 |
52 |
5″ / 13/8 - 25/8 |
3473х273 |
355 |
40,3 |
133,0 |
| DM3-277-2 |
224 |
53 |
5″ / 13/8 - 25/8 |
2903х273 |
326 |
38,3 |
104,8 |
| DM3-277-3 |
251 |
60 |
5″ / 13/8 - 25/8 |
3473х273 |
366 |
46,1 |
126,4 |
| DM3-326-2 |
286 |
68 |
6″ / 13/8 - 31/8 |
2923х324 |
452 |
53,7 |
149,6 |
| DM3-326-3 |
330 |
78 |
6″ / 13/8 - 31/8 |
3493х324 |
505 |
64,7 |
180,5 |
| DM3-327-2 |
324 |
77 |
6″ / 13/8 - 31/8 |
2923х324 |
462 |
59,0 |
143,6 |
| DM3-327-3 |
370 |
88 |
6″ / 13/8 - 31/8 |
3493х324 |
517 |
71,0 |
173,2 |
| DM3-416-2 |
394 |
93 |
8″ / 15/8 - 31/8 |
2938х406 |
691 |
70,7 |
254,6 |
| DM3-416-3 |
438 |
42 |
8″ / 15/8 - 31/2 |
3508х406 |
762 |
85,1 |
307,4 |
| DM3-417-2 |
461 |
109 |
8″ / 15/8 - 31/2 |
2938х406 |
706 |
78,4 |
245,9 |
| DM3-417-3 |
502 |
119 |
8″ / 21/8 - 31/2 |
3508х406 |
780 |
94,3 |
296,9 |
| DM3-418-2 |
516 |
122 |
8″ / 15/8 - 31/2 |
2938х406 |
721 |
85,8 |
237,5 |
| DM3-418-3 |
568 |
134 |
8″ / 21/8 - 31/2 |
3508х406 |
787 |
103,3 |
386,7 |
| DM3-419-2 |
569 |
135 |
8″ / 15/8 - 31/2 |
2938х406 |
735 |
93,0 |
229,3 |
| DM3-419-3 |
632 |
150 |
8″ / 21/8 - 31/2 |
3508х406 |
814 |
111,9 |
276,9 |
| DM3-516-2 |
614 |
145 |
10″ / 21/8 - 41/8 |
2977х508 |
1177 |
121,8 |
389,7 |
| DM3-516-3 |
715 |
169 |
10″ / 21/8 - 41/8 |
3543х508 |
1278 |
146,0 |
454,6 |
| DM3-517-2 |
701 |
166 |
10″ / 21/8 - 41/8 |
2977х508 |
1197 |
131,2 |
365,0 |
| DM3-517-3 |
822 |
194 |
10″ / 21/8 - 4″ |
3543х508 |
1302 |
157,8 |
441,2 |
| DM3-518-2 |
781 |
185 |
10″ / 21/8 - 41/8 |
2977х508 |
1215 |
141,3 |
367,9 |
| DM3-518-3 |
908 |
215 |
10″ / 25/8 - 4″ |
3543х508 |
1324 |
169,4 |
428,2 |
| DM3-519-2 |
879 |
208 |
10″ / 25/8 - 4″ |
2977х508 |
1233 |
150,2 |
343,8 |
| DM3-519-3 |
996 |
235 |
10″ / 25/8 - 4″ |
3543х508 |
1346 |
180,7 |
415,5 |
|
