Углы медные

Медные углы необходимы для прокладки поворотов трубопровода без использования трубогиба. Поставляются несколько типов медных углов:

  • углы 90° двухраструбные — соединяют трубы одного сечения, с резким поворотом под 90°
  • углы 90° двухраструбные с большим радиусом (отводы) — соединяют трубы одного сечения, с плавным поворотом под 90°. Их рекомендуется использовать на магистралях нагнетания холодильных компрессоров
  • углы 90° однораструбные — используются для поворота медной трубы на 90° с разным типом соединения с двух сторон угла:
    «FTG» (расширенная труба надевается на патрубок угла) и «C» (труба вставляется вовнутрь расширенного патрубка угла)
  • углы 45° двухраструбные — соединяют трубы одного сечения с поворотом под 45°

Правильный подбор угла поворота один из важных этапов проектирования, влияющий на долговечность трубопровода.

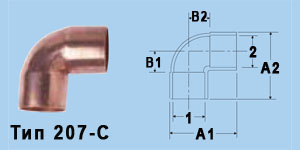

Угол 90° двухраструбный.

Тип 207-С соединение под пайку СхС (ODFxODF).

Соединяемые трубы вставляются внутрь расширенных патрубков угла (большинство фитингов имеют раструб, т.е. расширены таким образом, что внутренний диаметр фитинга соответствует наружному диаметру трубы).

Наименование 1 2 А мин А мин В1 В2 Коробка Масса
мм мм мм мм мм мм шт г
207-С- 1/4″ 6,40 6,40 21,60 21,60 9,53 9,53 50 5
207-С- 3/8″ 9,58 9,58 23,19 23,19 9,53 9,53 50 9
207-С- 1/2″ 12,75 12,75 29,74 29,74 12,70 12,70 50 14
207-С- 5/8″ 15,93 15,93 36,75 36,75 15,08 15,08 50 23
207-С- 3/4″ 19,10 19,10 48,53 48,53 22,23 22,23 50 45
207-С- 7/8″ 22,27 22,27 52,22 52,22 21,03 21,03 25 45
207-С- 1″ 25,40 25,40 63,39 63,39 28,58 28,58 20 95
207-С- 1 1/8″ 28,65 28,65 65,82 65,82 27,38 27,38 25 91
207-С- 1 3/8″ 35,00 35,00 70,91 70,91 27,78 27,78 25 141
207-С- 1 5/8″ 41,35 41,35 80,97 80,97 30,96 30,96 10 195
207-С- 2 1/8″ 54,05 54,05 102,40 102,40 39,69 39,69 10 390
207-С- 2 5/8″ 66,75 66,75 118,95 118,95 46,04 46,04 5 567
207-С- 3 1/8″ 79,45 79,45 124,28 124,28 40,39 40,39 5 930
207-С- 3 5/8″ 92,15 92,15 158,21 158,21 61,12 61,12 2 1275
207-С- 4 1/8″ 104,85 104,85 178,85 178,85 69,06 69,06 2 1633

Цены на углы медные двухраструбные

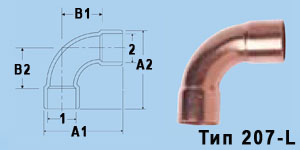

Угол 90° двухраструбный с большим радиусом изгиба (отвод).

Тип 207-L соединение под пайку СхС (ODFxODF).

Соединяемые трубы вставляются внутрь расширенных патрубков угла.

Наименование 1 2 А мин А мин В1 В2 Коробка Масса
мм мм мм мм мм мм шт г
207-L- 1/4″ 6,40 6,40 24,77 24,77 12,70 12,70 50 5
207-L- 3/8″ 9,58 9,58 32,71 32,71 19,05 19,05 50 9
207-L- 1/2″ 12,75 12,75 36,09 36,09 19,05 19,05 50 18
207-L- 5/8″ 15,93 15,93 43,90 43,90 22,23 22,23 50 32
207-L- 3/4″ 19,10 19,10 54,88 54,88 28,58 28,58 50 50
207-L- 7/8″ 22,27 22,27 61,35 61,35 30,16 30,16 25 68
207-L- 1 1/8″ 28,65 28,65 76,54 76,54 38,10 38,10 10 127
207-L- 1 3/8″ 35,00 35,00 90,76 90,76 47,63 47,63 10 150
207-L- 1 5/8″ 41,35 41,35 107,16 107,16 57,15 57,15 5 290
207-L- 2 1/8″ 54,05 54,05 135,74 135,74 73,03 73,03 5 540
207-L- 2 5/8″ 66,75 66,75 165,78 165,78 92,87 92,87 5 939
207-L- 3 1/8″ 79,45 79,45 201,39 201,39 117,50 117,50 2 1420
207-L- 3 5/8″ 92,15 92,15 221,69 221,9 124,60 124,60 1 2268
207-L- 4 1/8″ 104,85 104,85 268,79 268,79 159,00 159,00 1 3470

Цены на углы медные двухраструбные

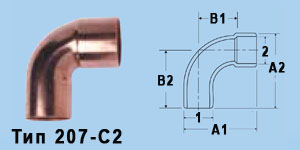

Угол 90° однораструбный.

Тип 207-С2 соединение под пайку FTGхС (ODMxODF).

Сторона 1 равна диаметру трубы. Патрубок угла вставляется внутрь расширенной трубы.

Сторона 2 расширена. Труба вставляется внутрь патрубка угла.

Наименование 1 2 А мин А мин В1 В2 Коробка Масса
мм мм мм мм мм мм шт г
207-C2- 1/4″ 6,40 6,40 20,60 23,25 9,53 19,05 50 5
207-C2- 3/8″ 9,58 9,58 23,19 24,84 9,53 19,05 50 9
207-C2- 1/2″ 12,75 12,75 29,74 36,19 12,70 28,81 50 14
207-C2- 5/8″ 15,93 15,93 36,75 38,34 15,08 29,37 50 18
207-C2- 3/4″ 19,10 19,10 48,53 47,06 22,23 36,51 25 50
207-C2- 7/8″ 22,27 22,27 51,83 53,42 20,64 41,28 25 45
207-C2- 1 1/8″ 28,65 28,65 65,43 66,93 26,99 51,60 25 77
207-C2- 1 3/8″ 35,00 35,00 70,12 71,28 26,99 52,78 25 154
207-C2- 1 5/8″ 41,35 41,35 80,97 82,66 30,96 60,33 10 209
207-C2- 2 1/8″ 54,05 54,05 103,19 106,07 40,48 77,39 10 353
207-C2- 2 5/8″ 66,75 66,75 118,95 120,51 46,04 84,93 5 567
207-C2- 3 1/8″ 79,45 79,45 136,28 138,27 52,39 96,04 2 934
207-C2- 3 5/8″ 92,15 92,15 157,02 159,68 59,93 111,10 1 1225
207-C2- 4 1/8″ 104,85 104,85 169,72 185,33 59,93 130,40 2 1587

Цены на углы медные однораструбные

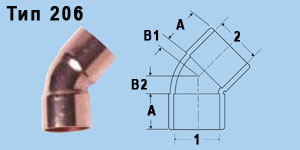

Угол 45° двухраструбный.

Тип 206 — соединение под пайку СхС (ODFxODF).

Соединяемые трубы вставляются внутрь расширенных патрубков угла.

Наименование 1 2 А мин В1 В2 Коробка Масса
мм мм мм мм мм шт г
206- 1/4″ 6,40 6,40 7,87 4,76 4,76 50 5
206- 3/8″ 9,58 9,58 7,87 4,76 4,76 50 5
206- 1/2″ 12,75 12,75 9,66 5,16 5,16 50 9
206- 5/8″ 15,93 15,93 12,70 6,75 6,75 50 18
206- 3/4″ 19,10 19,10 15,75 7,94 7,94 50 27
206- 7/8″ 22,27 22,27 19,05 9,13 9,13 25 45
206- 1 1/8″ 28,65 28,65 23,11 11,91 11,91 25 82
206- 1 3/8″ 35,00 35,00 24,63 11,11 11,11 10 91
206- 1 5/8″ 41,35 41,35 27,68 12,70 12,70 10 136
206- 2 1/8″ 54,05 54,05 34,03 15,88 15,88 10 254
206- 2 5/8″ 66,75 66,75 37,33 39,69 39,69 5 658
206- 3 1/8″ 79,45 79,45 41,66 42,07 42,07 2 830
206- 3 5/8″ 92,15 92,15 48,51 44,45 44,45 2 1570
206- 4 1/8″ 104,85 104,85 54,86 49,21 49,21 1 2341

Цены на углы медные двухраструбные
