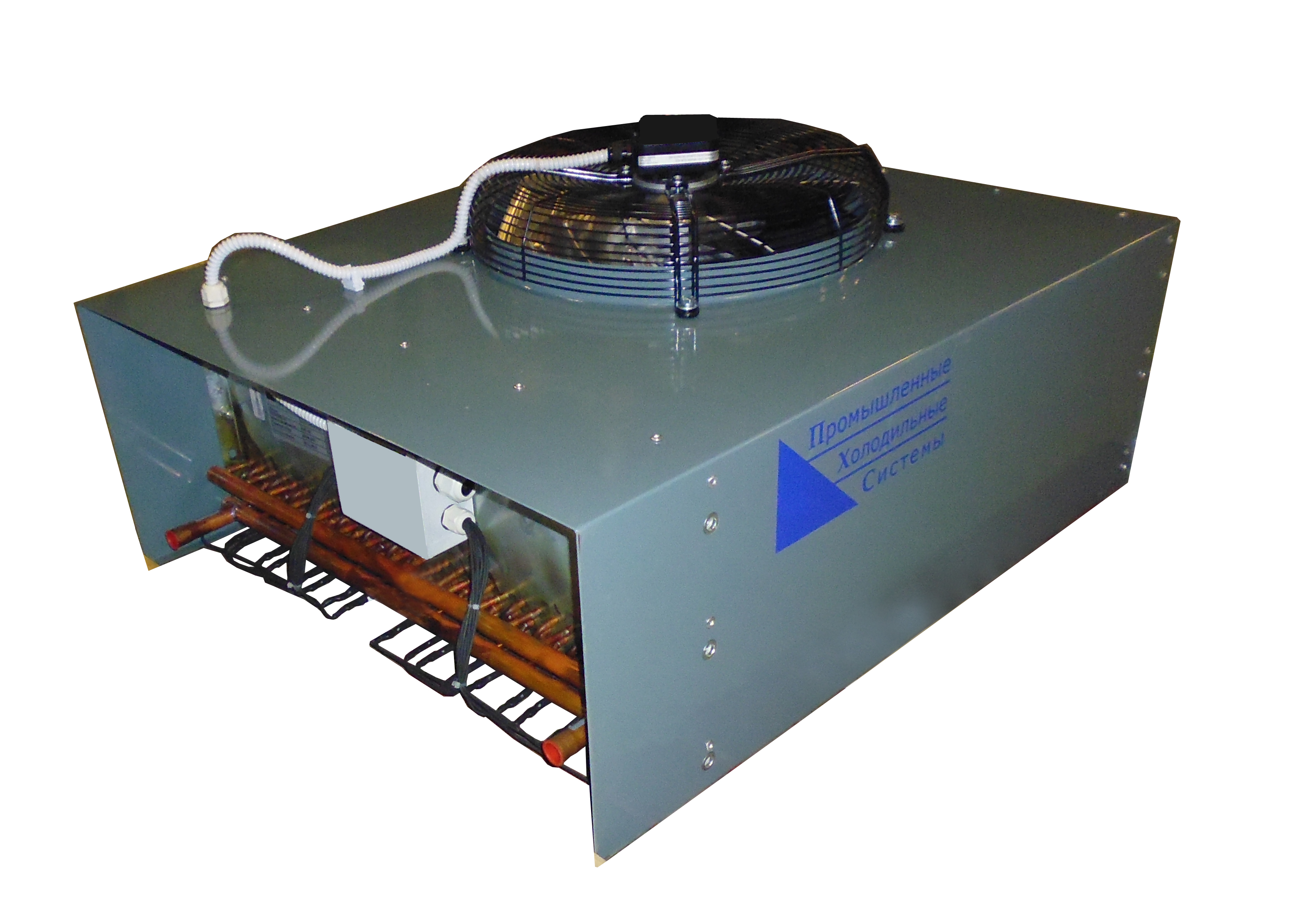

Новые маслоохладители OCA113-4E и OCA114-4E для винтовых компрессоров малой производительности





  В 2015 году компания ПХС начала серийный выпуск маслоохладителей малой мощности моделей ОСА113-4Е и ОСА114-4Е. Новые модели были разработаны для работы в составе низкотемпературных холодильных систем с винтовыми компрессорами холодопроизводительностью от 18 до 37 кВт ( кВт указаны для номинального расчетного режима Ткип=-40 С и Тконд=+45 С), например, Bitzer HSN6451-40 и HSN6461-50 при работе на хладагенте R404A/R507 и холодильном масле BSE170. В большинстве случаев масло охлаждается от +80....+90 до +55....+60 С.

Для облегчения запуска системы при низкой температуре окружающего воздуха (когда маслоохладитель смонтирован снаружи здания) в теплообменном блоке предусмотрены отверстия для установки электротэнов. Электротэны встраиваются либо сразу при изготовлении аппарата, либо, если такая необходимость возникла в процессе эксплуатации, то их можно легко установить уже на объекте. Количество тэнов выбирается с учетом минимальных температур окружающего воздуха в регионе эксплуатации оборудования.

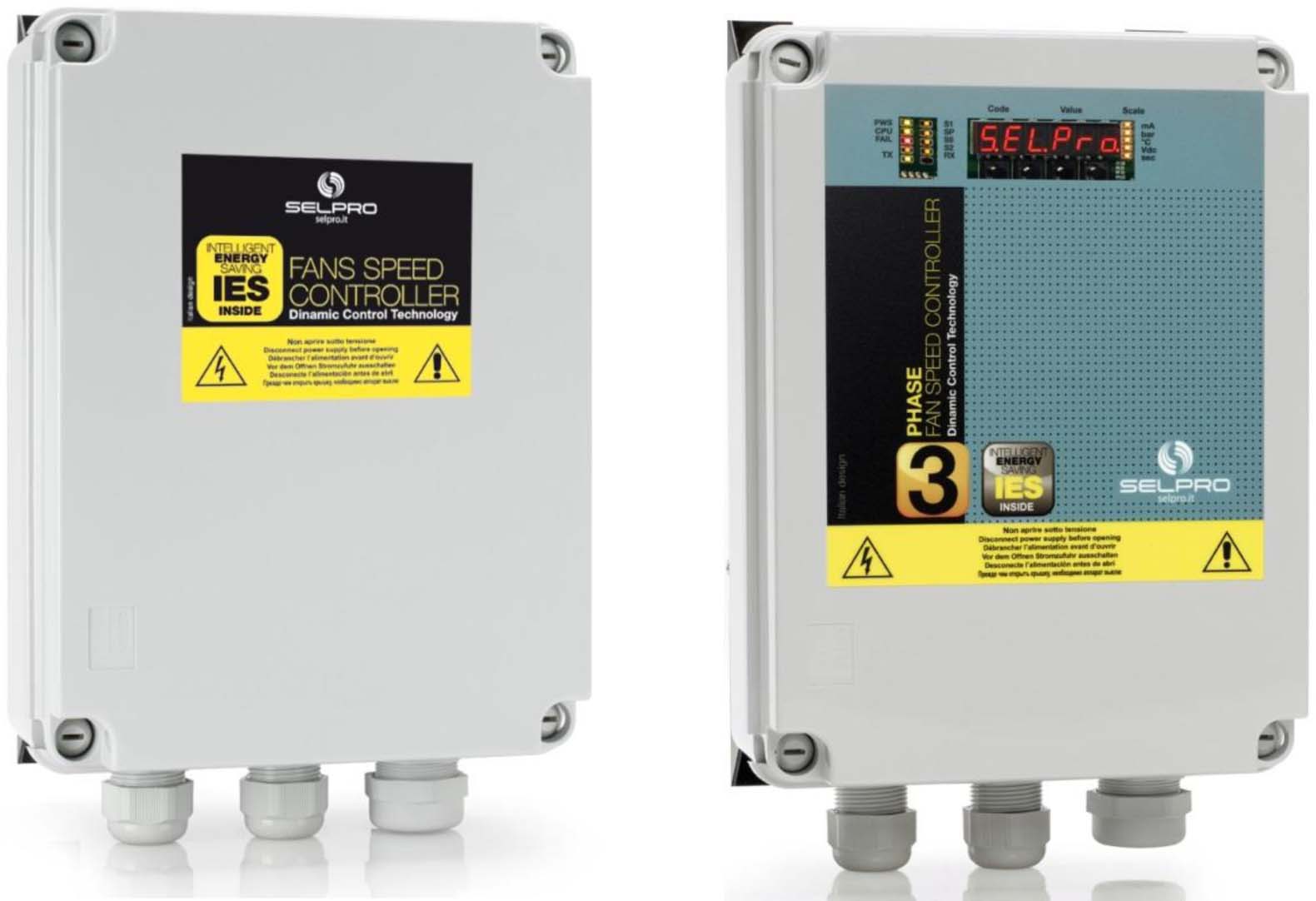

Для регулирования скорости вращения вентилятора маслоохладитель может комплектоваться регулятором скорости вращения SELPRO DRV110-230 (тип SLAVE, работает по сигналу 4-20 mA) или SELPRO ESY108-235 (тип MASTER, работает по сигналу от датчика температуры). Скорость вентилятора регулируется для поддержания заданной температуры масла на нагнетании компрессора, либо на выходе масла из маслоохладителя.



Таблица технических характеристик:

Модель Кол-во вентиляторов Производ.* (кВт) Расход воздуха (м3/ч) Потребляемая мощность** (кВт) Уровень шума*** (дБ) Теплообменная поверхность (м2) Внутренний объем (л) Стандартное кол-во контуров/заходов Количество рядов трубок
С четырехполюсными вентиляторами.
OCA113-4E-1/16-450 1 6,8 5 935 0,55 45 33 3,7 1/16 3
OCA114-4E-1/16-500 1 9,3 6 682 0,74 46 54 8 1/16 4

 *- производительность указана для следующих условий:

хладоноситель 30% этиленгликоль
температура воздуха на входе в теплообменную решетку драйкулера — + 1°С

Температура хладоносителя на входе в драйкулер — +12°С.
Температура хладоносителя на выходе из драйкулера — + 7°С.


**- потребляемая мощность вентиляторов указана для драйкулера с чистой поверхностью теплообмена


В случае сильного загрязнения ламелей теплообменника потребляемая мощность вентиляторов может увеличиваться до 25% у четырехполюсных, до 15% у шестиполюсных и до 12% у восьмиполюсных вентиляторов.


***- указан расчетный уровень шума на расстоянии 10 м от края охладителя в горизонтальной плоскости, вентиляторы направлены вверх, и отсутствуют звукоотражающие поверхности вокруг драйкулера.



Таблица быстрого подбора маслоохладителей ОСА для охлаждения масла BSE170:

Модель Производ. при Тос=+32°С (кВт) Модель компрессорной станции Холодопроизвод. системы R-404A Ткип=-40°С Тконд=+45°С Расход масла макс./мин. (м3/ч) Падение давления при максимальном расходе (кПа) Температура входа-выхода при максимальном расходе (°С)
Макс. Мин.
OCA113-4E-1/16-450 15,8 HSN6451-40 31 кВт 18 кВт 1,44/0,84 64 +80/+61
OCA114-4E-1/16-500 18,1 HSN6461-50 37 кВт 31 кВт 1,44/1,22 44 +80/+55

Срок производства маслоохладителей ОСА113-4Е и ОСА114-4Е минимальный и составляетот 5 до 10 рабочих дней.
