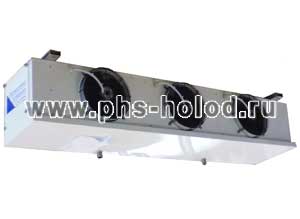

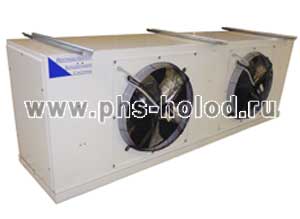

Новые потолочные кубические воздухоохладители серии АС

Компания «ПХС», в течение многих лет являясь дистрибъютором фирмы Searle (Англия), накопила большой опыт эксплуатации фреоновых воздухоохладителей для камер хранения и замораживания пищевой продукции.

Пищевая промышленность — наиболее динамично развивающаяся отрасль экономики России, требует решения самых разнообразных задач в области термической обработки как теплом, так и холодом, поэтому реализация таких задач зачастую требует нестандартного подхода и изготовления воздухоохладителей «под заказ» с учетом конкретных требований заказчика, при этом срок производства даже нестандартных воздухоохладителей должен быть минимальным.

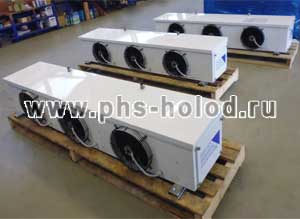

Перечисленные выше факторы послужили толчком для начала во второй половине 2014 года собственного производства воздухоохладителей. Модельный ряд воздухоохладителей АС включает как стандартные модели, отображенные в приведенной ниже таблице, так и специальные исполнения по геометрии, габаритным размерам, объемному расходу воздуха, специальным материалам труб, корпуса, ламелей и т.д.

Преимущества воздуухладителей серии АС:

— прочный корпус из оцинкованной стали толщиной 1,2 мм для повышения долговечности и общей прочности конструкции. Окрашен методом порошкового напыления. Большинство крепежных деталей изготовлено из нержавеющей стали AISI 304
— высокоэффективная теплообменная решетка с медными трубками диаметром 1/2″, 5/16″ (серия АС) и 5/8″ (индустриальные ACI)
— более высокая объемная производительность вентиляторов по воздуху и бОльшая длина струи за счет использования вентиляторов бОльшего диаметра в сравнении с конкурентами при одинаковой производительности воздухоохладителя. Комплектуются только вентиляторами Rosenberg (Германия)
— открывающиеся торцевые дверцы для более удобного обслуживания
— в диапазоне производительности от 40 до 75 кВт наличие моделей ACI с индустриальной трубной решеткой на трубке 5/8″ с конфигурацией пучка труб 50х50 мм. Для увеличения в 1,5 раза времени между оттайками и снижения усушки продукта при хранении. Толщина медной трубки 0,4 мм обеспечивает еще более высокую эксплуатационную долговечность воздухоохладителя

Программа подбора воздухоохладителей производства ПХС

Каталог теплообменного оборудования ПХС

Модель воздухоохл. Холодопроизв. R-404A (Вт) Производ. вент-ов (м3/ч) Длина струи до 0,5 м/с (м) Кол-во вент-ов (шт) Уровень шума на 3м (dB) Площадь теплообм. поверхности (м2) / Внутр. объем (л) Мощность оттайки (Вт) Габаритные размеры * (мм) Масса (кг) Присоедин-ые размеры труб (дюйм)
AC 3-5L 2940 2250   1x300 61 7,5 / 1,8 3000 1110*455*425 54 1/2 - 5/8
AC 5-5L 5050 4400   2x300 61 10,8 / 2,6 4000 1460*455*425 72 1/2 - 7/8
AC 8-5L 8030 6600   3x300 62 16,9 / 4,1 5000 2160*455*425 111 1/2 - 7/8
AC 12-7L 12000 7692 17 1x500 66 42,7 / 13,0 7500 1620*675*672 100 5/8 - 11/8
AC 13-7L 12800 11520 16 2x450 66 39,8 / 12,1 9000 2120*647*672 124 5/8 - 11/8
AC 17-7L 16600 11000 15 2x450 66 64,3 / 19,5 10500 2020*647*755 140 7/8 - 13/8
AC 19-7L 19000 16600 19 2x500 67 64,4 / 19,1 11000 2570*675*836 183 7/8 - 13/8
AC 19-4L 25100 15950 17 2x500 67 102,2 / 19,1 11000 2570*675*836 190 7/8 - 13/8
AC 25-7L 25600 16000 18 2x500 67 96,5 / 28,7 13000 2570*675*836 193 7/8 - 15/8
AC 25-4L 30800 15014 17 2x500 67 153,3 / 28,7 13000 2570*675*836 198 7/8 - 15/8
AC 34-7L 33800 21000 25 2x630 68 128,7 / 38,3 16500 2920*950*994 250 7/8 - 21/8
AC 38-7L 38200 20000 24 2x630 68 171,6 / 51,0 19000 2920*950*994 264 7/8 - 21/8
ACI 42-7L 42000 20900 24 2x630 68 160,9 / 47,8 24600 2920*820*994 273 7/8 - 21/8
ACI 44-10L 44000 29500 25 2x710 68 168,0 / 62,8 24660 2920*954*994 309 7/8 - 21/8
AC 45-7L 46000 32000 32 2x630 73 160,9 / 47,8 24000 2920*950*1000 281 7/8 - 21/8
ACI 49-7L 49000 28000 32 2x710 68 233,0 / 62,8 24660 2920*954*994 337 7/8 - 21/8
AC 49-7L 49200 33692 31 2x630 73 175,5 / 52,2 28000 2920*950*1000 290 11/8 - 25/8
AC 64-7L 63200 40070 42 2x800 73 234,0 / 69,0 30000 3470*1020*1500 442 2*15/8 - 21/8
ACI 67-10L 67000 46800 33 3x630 74 255,0 / 92,9 34200 4135*915*1045 447 2*7/8 - 21/8
ACI 75-7L 75000 43100 33 3x630 74 353,0 / 92,9 34200 4135*915*1045 495 2*7/8 - 21/8
AC 86-7L 86200 44450 44 2x900 74 379,0 / 112,0 37500 4170*1095*1500   2*7/8 - 21/8

Внимание! Стоимость воздухоохладителей указана с учетом электрооттайки теплообменной решетки и поддона.

* — Габаритные размеры воздухоохладителей указаны без учета присоединительных патрубков входа и выхода хладагента.

Технические характеристики одного вентилятора

Диаметр, мм 300 мм 450 мм 500 мм 630 мм 630 мм (мощный) 710 мм
Кол-во полюсов 2 4 4 4 4 6
Мощность, Вт 181 550 850 1100 2300 900
Рабочий ток, А 0,79 1,20 1,70 2,20 4,70 2,0
Скорость вращения, об/мин 2650 1320 1160 1160 1365 850

Корректирующий фактор производительности для различных хладагентов

Хладагент Режим работы
SC1, Tкип=0°С, Ткам=+10°С, Тжидк=+40°С. SC2, Tкип=-8°С, Ткам=0°С, Тжидк=+30°С. SC3, Tкип=-25°С, Ткам=-18°С, Тжидк=+20°С. SC4, Tкип=-31°С, Ткам=-25°С, Тжидк=+20°С.
R-404A 1 1 1 1
R-134a 0,78 0,84 0,76 0,72
R-410А 1 1 1 0,90
