Воздухоохладители АС с шагом ребра 10 мм

Воздухоохладители АС с шагом ребра 10 мм.

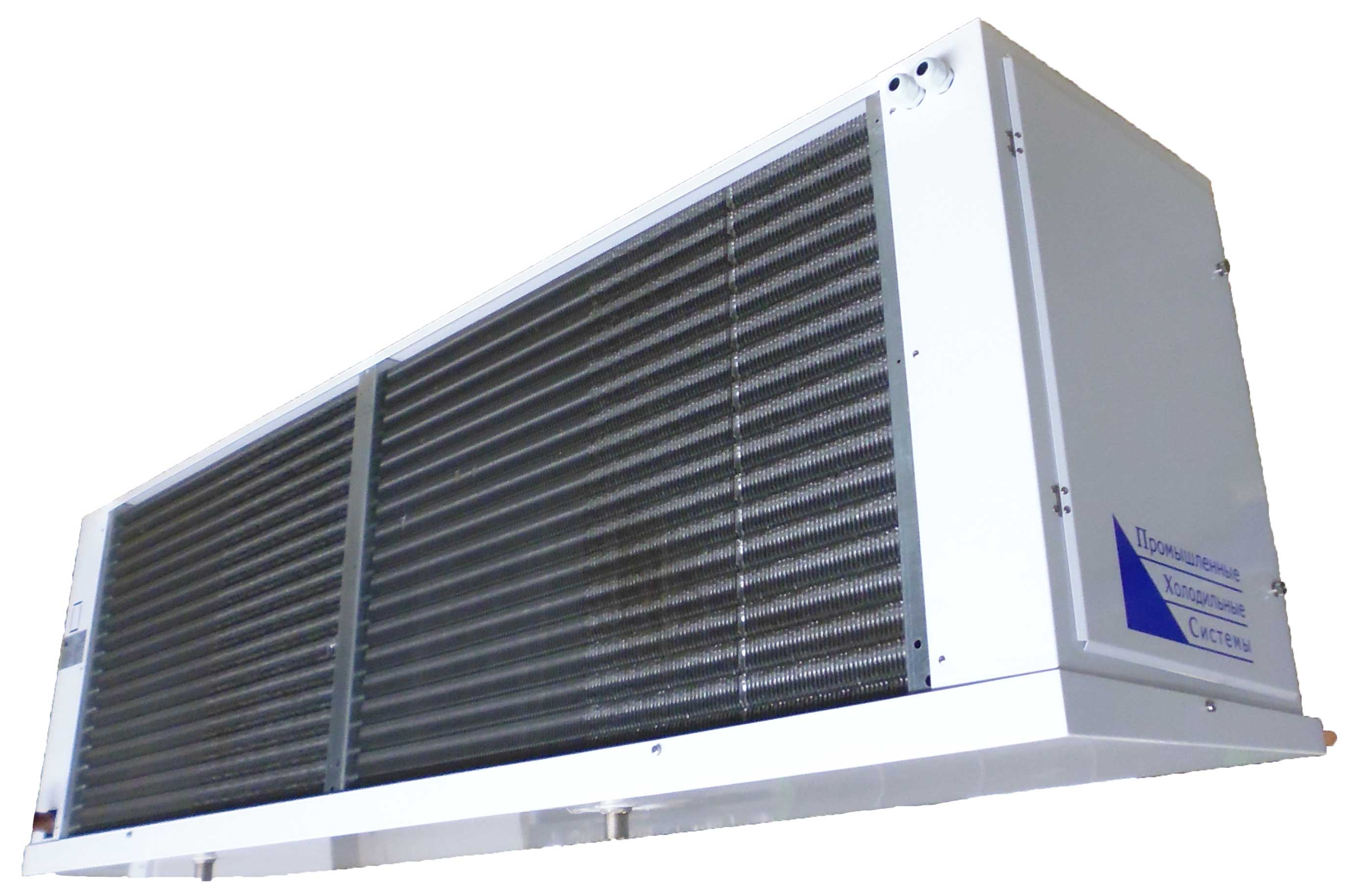

     В 2016 году компания ПХС начала серийный выпуск потолочных кубических воздухоохладителей АС с расстоянием между ламелями 10 мм (индекс «-10L» в коде обозначения модели). Основная область применения — камеры хранения и заморозки с температурой −18 С и ниже с потенциально интенсивным инееобразованием. Кроме увеличенного шага ребра теплообменная решетка воздухоохладителей «-10L» имеет коридорное расположение трубного пучка с расстоянием между центрами соседних трубок 40×50 мм. Ширина ламелей также увеличена, а сами ламели -прямые плоские. Все вышеперечисленные особенности конструкции позволяют

— во-первых, значительно увеличить интервал работы воздухоохладителя между двумя циклами оттайки.

— во-вторых, максимально снизить усушку продукта при хранении.

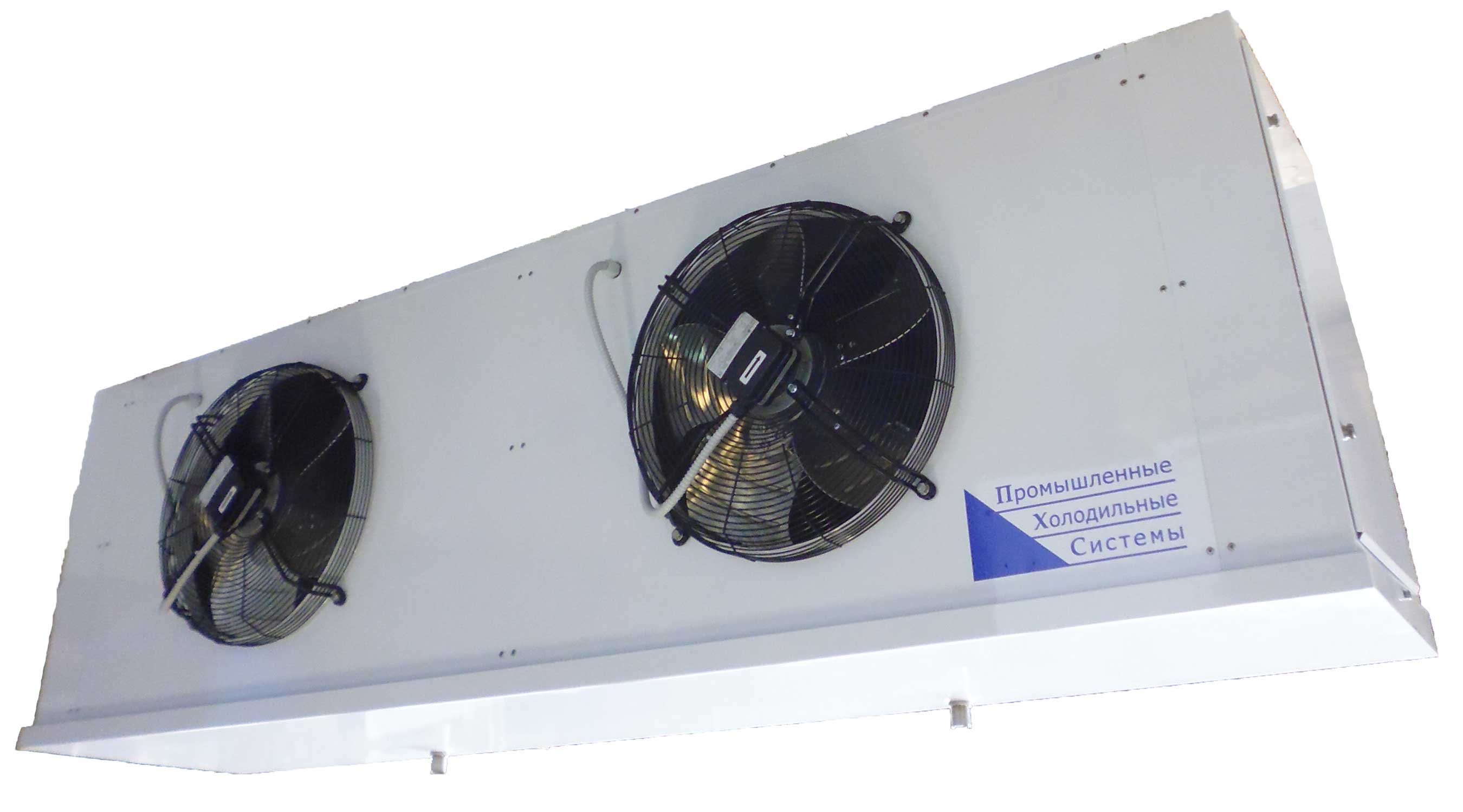

Кроме того, в сравнении с воздухоохладителями AC-7L (шаг ребра 7 мм), аналогичные модели с шагом 10 мм имеют более мощные по объемной производительности и бОльшие по диаметру вентиляторы. Большая объемная производительность по воздуху особенно важна в камерах замораживания, а также в камерах с интенсивным грузооборотом.

Модельный ряд включает четыре базовые модели производительностью от 18 до 46 кВт на режиме Ткип=-25 С, dT=7K на R404A.

Таблица технических характеристик и стоимость:

С шагом ребра 10 мм. Внимание ! Холодопроизводительность в.о. с шагом 10 мм указана на режиме SC3 (Tкип=-25 С, dT=7 K).

Модель Холодо- производи- тельность R404А (Вт) Производи- тельность вентиляторов (м3/час) Длина струи до 0,5 м/с (м) Кол-во вент-ов (шт) Уровень шума на 3м (dB) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт) Габаритные размеры* (мм) Масса (кг) Присоед. размеры труб (дюйм) Цена (EUR)
AC25-10L 18 600 32 000 34 2x630 73 98,5/26,4 13 000 2570x675x836 221 7/8-1 5/8 4 474
AC49-10L 29 900 44 000 32 2x800 70 179/48 28 000 3200x950x1210 307 1 1/8-2 1/8 5 507
ACI44-10L 34 000 29 500 25 2x710 68 168/62,8 24 660 2920x954x994 309 7/8-2 1/8 8 874
AC64-10L 37 000 50 000 45 2x900 71 238/64 30 000 3470x1020x1500 420 2x1 5/8-2 1/8 6 104
AC68-10L 46 400 75 000 47 3x900 72 318/85 36 000 4570x1020x1500 597 2x1 5/8-2 1/8 7 739

 Внимание! Стоимость воздухоохладителей указана с учетом электрооттайки теплообменной решетки и поддона.

* - габаритные размеры воздухоохладителей указаны без учета присоединительных патрубков входа и выхода хладагента.



Технические характеристики одного вентилятора :

Диаметр, мм 300 мм 450 мм 500 мм 630 мм 630 мм мощный 710 мм 800 мм 905 мм
Кол-во полюсов электродвигателя. 2 4 4 4 4 6 6 6
Мощность, Вт 181 550 850 1100 2300 900 1930 2100
Рабочий ток, А 0,79 1,2 1,7 2,2 4,7 2 3,9 3,95
Скорость вращения, об/мин. 2650 1320 1360 1160 1365 850 870 830



Корректирующий фактор производительности для различных хладагентов

Хладагент Режим работы
SC1, Ткип=0°С, Ткам=+10°С, Тжидк=+40°С. SC2, Ткип=-8°С, Ткам=0°С, Тжидк=+30°С. SC3, Ткип=-25°С, Ткам=-18°С, Тжидк=+20°С. SC4, Ткип=-31°С, Ткам=-25°С, Тжидк=+20°С.
R-404A 1 1 1 1
R-134a 0,78 0,84 0,76 0,72
R-410A 1 1 1 0,90

Производительность на расчетном режиме, полученную умножением данных из таблицы подбора на корректирующий коэффициент графика, необходимо умножить на «корректирующий фактор» для получения производительности на рассматриваемом хладагенте.

Срок изготовления воздухоохладителей АС-10L — 2-3 недели от даты заказа.
