Промышленная автоматика Parker-HERL

Промышленная автоматика Parker-HERL

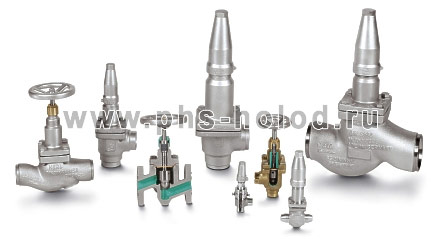

С 2007 года немецкая фирма HERL, широко известная в холодильном мире как производитель высококачественных запорных вентилей, исповедующая консервативный поход к процессу конструирования и производства, направленный на изготовление вентилей исключительно высокого качества, вошла в состав американской компании Parker, дополнив линейку регуляторов давления Parker R/S высококачественной запорной арматурой. Продукция Parker-HERL имеет разрешение на применение Госгортехнадзора, и с любым клапаном может быть поставлен паспорт изделия для дальнейшей регистрации в местном надзорном органе. HERL выпускает следующие основные виды запорно-регулирующей арматуры:

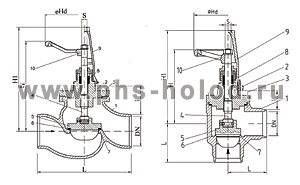

Запорные вентили угловые T6F и прямоточные T5F

Промышленная автоматика Parker-HERLПрименяются для перекрытия потока паровых и жидких сред. Диаметр от DN15 до DN400. Корпус стандартных вентилей T6F, T5F выполнен из стали, но выпускается также серия T6VA и T5VA, изготовленная из нержавеющей стали. Для случаев использования при теплоизолировании труб с хладагентом изоляции большой толщины, выпускается модификация запорных вентилей T6F. L и T5F. L с удлиненным штоком. Тип соединения патрубков — «под сварку стык в стык». Все запорные вентили HERL имеют температурный диапазон использования от −60 до +160 С. Для некоторых областей применения запорные вентили HERL изготавливаются с другими типами соединения: под фланец — прямоточные T2V и угловые T11V; под сварку «мама» — T61F и T51F; под коническую резьбу FPT «мама» — T52F и T62F.

Вентили запорные со встроенным обратным клапаном серии T6F-RUV/AV

Промышленная автоматика Parker-HERLОбычно устанавливаются на нагнетательных трубопроводах, например, на выходе из маслоотделителя, или на жидкостной линии от конденсатора до жидкостного ресивера. Диаметр от DN15 до DN100. Патрубки — «под сварку стык в стык». Как и запорные вентили T5F, T6F, вентили T6F-RUV/AV изготавливаются и с другими типами соединения: под сварку «мама» с дюймовыми размерами патрубков — T61F-RUV/AV; под коническую резьбу FPT «мама» — T62F-RUV/AV.

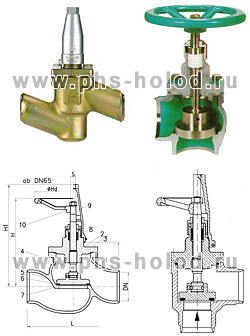

Вентили, регулирующие поток, серии T5(6)F-R

Промышленная автоматика Parker-HERLУстанавливаются в большинстве случаев на входе в каждый из испарителей насосно-циркуляционных систем с целью поддержания равномерного распределения потока жидкого хладагента между испарителями. Вентили T5(6)F-R — «под сварку стык в стык». Вентили T51(61)F-R — «под сварку мама» и дюймовые размеры. Вентили T52(62)F-R — под коническую резьбу FPT «мама». Прямоточные T2V-R и угловые T11V-R — с фланцами. С целью использования регулирующего вентиля и в качестве запорного (при необходимости, например, отсечения испарителя) выпускается модификация регулирующих поток вентилей с функцией запорного клапана, которая имеет тефлоновое уплотнение между запорным диском и седлом для надежного перекрывания трубопровода. Серии запорно-регулирующих вентилей: прямоточные T5F-R/AV и угловые T6F-R/AV. Диаметр от DN15 до DN50.

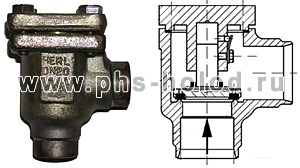

Обратные клапаны для газовых и жидкостных трубопроводов

Промышленная автоматика Parker-HERLHERL выпускает две основные серии обратных клапанов: для газовых трубопроводов T5(6)F-RUV/TG и для жидкостных трубопроводов T5(6)F-RUV/TF. Конструктивно и функционально, обратные клапаны HERL T5(6)F-RUV/TG для газовых трубопроводов не имеют конкурирующих аналогов, т. к. имеют встроенное устройство предотвращения пульсаций, что позволяет клапану стабильно работать при снижении нагрузки (потока паров хладагента, проходящего через клапан) в несколько раз. Например, при установке обратного клапана на нагнетательной линии на выходе из маслоотделителя многокомпрессорной станции, расход паров через клапан меняется от 100% до, в случае, к примеру, четырехкомпрессорной станции, 25%. Т. е. снижается в четыре раза. При таком режиме частичной нагрузки «подпружиненные» обратные клапаны начинают «стучать по седлу», что неизбежно приводит к выходу их из строя. Запорный же диск клапана T5(6)F-RUV/TG благодаря встроенному демпфирующему устройству плавно перекрывает проход и останавливается в равновесном положении без появления стука. В отличие от «газовых» обратных клапанов, «жидкостные» обратные клапаны T5(6)F-RUV/TF имеют мощную встроенную пружину, надежно закрывающую клапан даже при отсутствии разницы давлений между его входом и выходом. Используются в основном для установки на жидкостных линиях возврата из конденсатора (между конденсатором и ресивером) , а также в установках с насосной циркуляцией хладагента. Диаметр обратных клапанов T5(6)F-RUV — от DN15 до DN50. Для трубопроводов большего диаметра выпускается серия обратных клапанов R1S с маятниковым креплением диска — от DN50 до DN300.

Предохранительные клапаны

Промышленная автоматика Parker-HERLКомпания HERL выпускает широкий модельный ряд предохранительных клапанов для промышленного использования с уставкой давления от 3,5 до 40 Бар и с различными типами присоединения: с трубной резьбой G (T21/DN12), с резьбой MPT (T21/MPT), с фланцевым соединением (T21F, T23V). Диаметр проходного отверстия — до DN50. HERL производит также трехходовые запорные вентили для установки предохранительных клапанов и «сборки» из двух предохранительных клапанов и трехходового вентиля. Для любого клапана или партии предохранительных клапанов по запросу может быть поставлен паспорт и разрешение на применение Ростехнадзора.

Фильтры

Промышленная автоматика Parker-HERLHERL производит фильтры грубой очистки T5(6)F-SS для использования, главным образом, в стальных трубопроводах систем с насосной циркуляцией для улавливания частиц окалины, стружки и др. загрязнений, присутствующих внутри холодильного контура после проведения монтажных работ. Диаметр присоединительных патрубков фильтров T5(6)F-SS от DN15 до DN300. Фильтры имеют металлическую сетчатую вставку с размером ячейки 0,5 мм (стандартно) или 0,1 мм. Обычно устанавливаются перед соленоидными клапанами на жидкостной линии подачи хладагента от насоса к испарителям, на трубопроводе подачи горячих паров на оттайку перед соленоидным клапаном, перед регуляторами давления, на всасывании насосов перекачки жидкого хладагента и т. д.

Прайс-лист на промышленную автоматику Parker-Herl. Раздел 12.
