Манометры для холодильной техники.

Маномерт высокого давленияМанометр — это прибор для измерения давления жидкости или газа. В холодильной технике манометры используются как для постоянной установки в холодильные системы для визуального контроля давления всасывания и нагнетания компрессора, так и для контроля давления на различных участках холодильного контура при проведении работ по диагностике, ремонту и сервисному обслуживанию холодильных установок.

Манометры бывают различных видов, подразделяют их по функциональности и ряду внешних признаков.

Основное деление манометров идет по диапазону измеряемого давления:

  • манометр высокого давления (избыточное давление) — измеряет положительную разность между абсолютным и барометрическим давлением; как правило, красного цвета или имеют красный ободок на корпусе.
  • мановакуумметр (избыточное давление и разрежение) — измеряет как избыточное, так и вакуумметрическое давление; как правило, синего цвета или имеют синий ободок на корпусе.
  • вакуметр (разрежение) — измеряет значение вакуума; обычно выпускаются черного цвета.

Маномерт низкого давленияПомимо обычной шкалы давлений, фреоновые манометры имеют дополнительную температурную шкалу. Наличие шкал давления и температуры позволяет быстро определить температуру кипения жидкого хладагента при текущем значении давления, которое показывает манометр. Зависимость между давлением и температурой в состоянии насыщения для каждого вида хладагента индивидуальна, поэтому градуировка шкал манометров производится для разных хладагентов — как правило, на одном манометре нанесены шкалы для двух-трех марок хладагентов.

Можно также условно классифицировать манометры по конструкции:

  • по диаметру шкалы — 63мм, 80мм, 100мм.
  • по диаметру и типу резьбы присоединительного штуцера. Наиболее распространенные типы присоединительных штуцеров манометров — 1/8 NPT или 1/4 SAE. Присоединительный штуцер может быть расположен снизу или сзади по центру.
  • по степени способности гасить пульсации давления. Виброгасящие манометры предназначены для работы в условиях пульсирующего давления измеряемой среды и внешних вибраций. Это либо манометры, заполненные глицерином, либо имеющие специальную систему гашения пульсаций измеряемого давления.
  • для удобства монтажа на передней панели манометры выпускаются с крепежной пластиной, или крепежный диск возможно приобрести дополнительно.

Манометры высокого и низкого давления LTR (Германия).

Виброгасящие манометры без глицерина.

Модель Характеристики Параметры работы Изображение
Манометр низкого давления      МВ 615 (МВ 618)

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 63 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A,407C

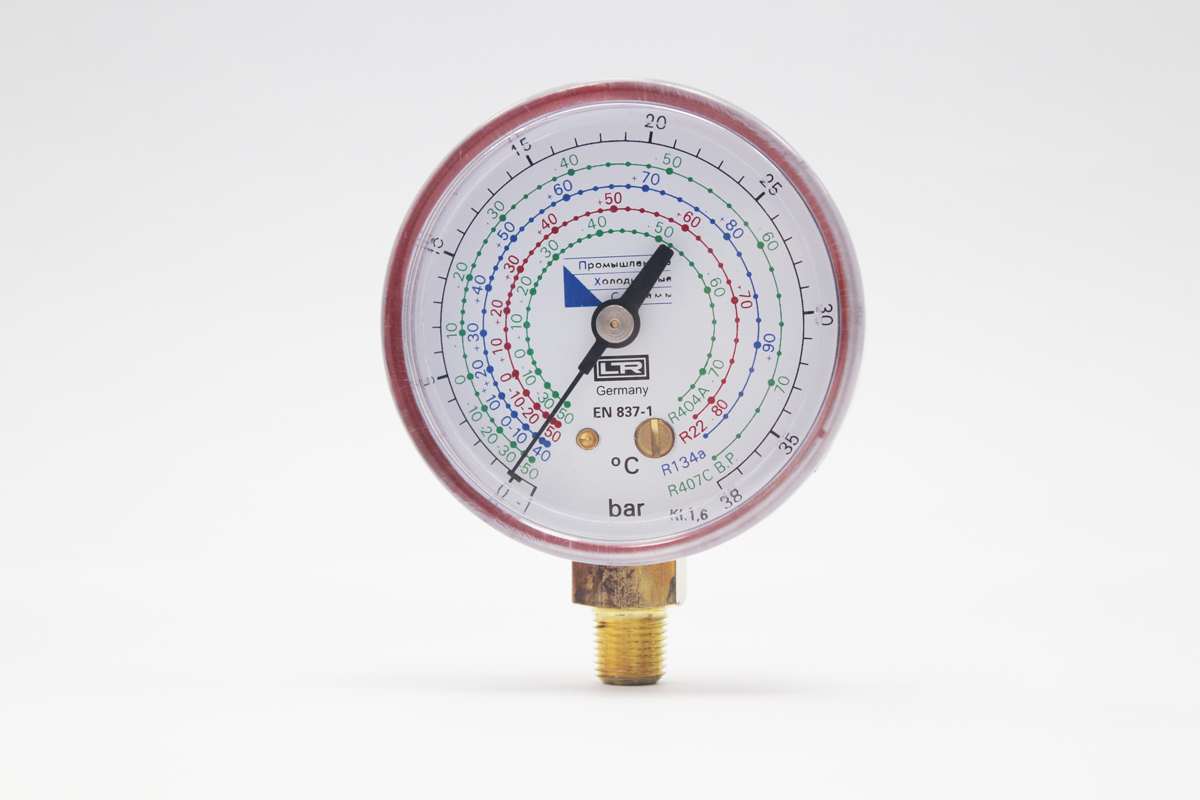

Манометр высокого давления      MR 635 (MR 638)

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A,407C

Манометр низкого давления МВ 815 (МВ 815)

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A,407C

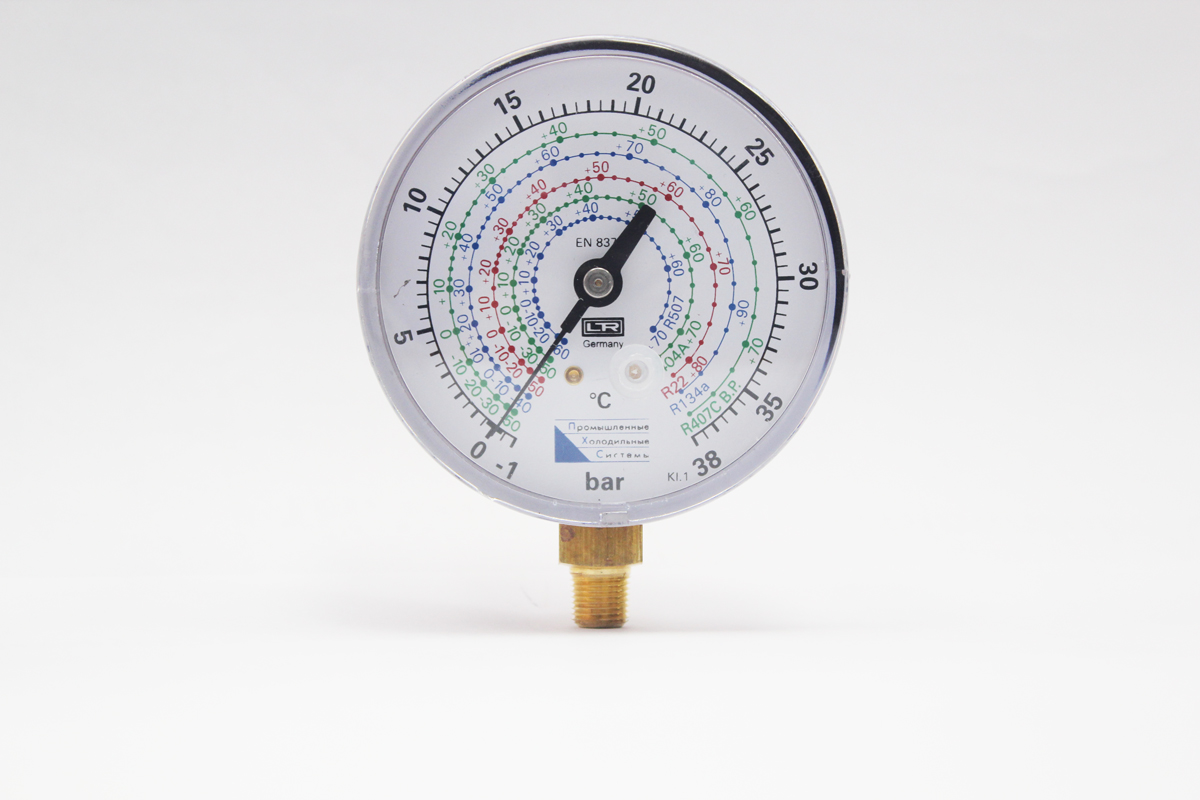

Манометр высокого давления MR 835 (MR 838)

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A,407C

Манометр низкого давления МВ 8H15 (МВ 8H15)

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция неразборная,

 синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/4 SAE,

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A,407C

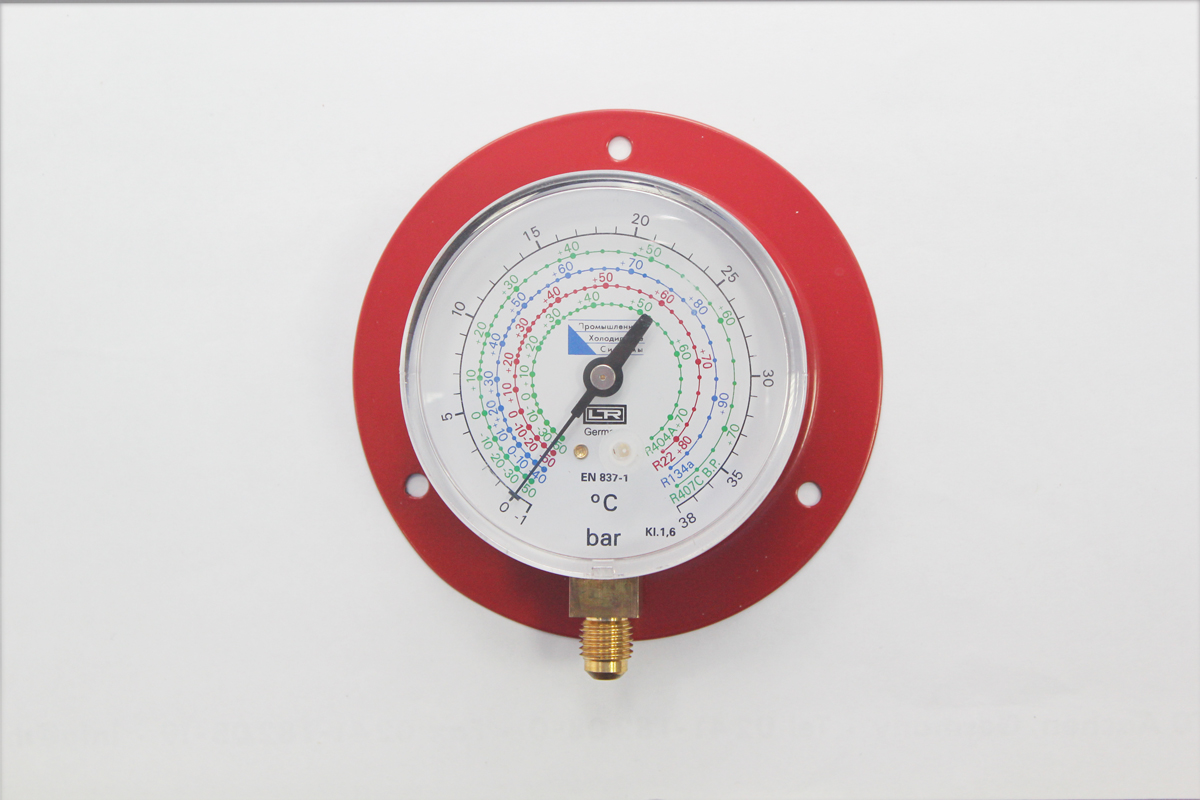

Манометр высокого давления MR 8H35 (MR 8H38)

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A,407C

Манометр низкого давления MX 6F15 (MX 6F18)

 Корпус стальной черный,

 крепежный диск спереди (врезной),

 конструкция неразборная,

 Диаметр: 63 мм

 Присоединение: 1/4 SAE,

 штуцер сзади по центру

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A,407C

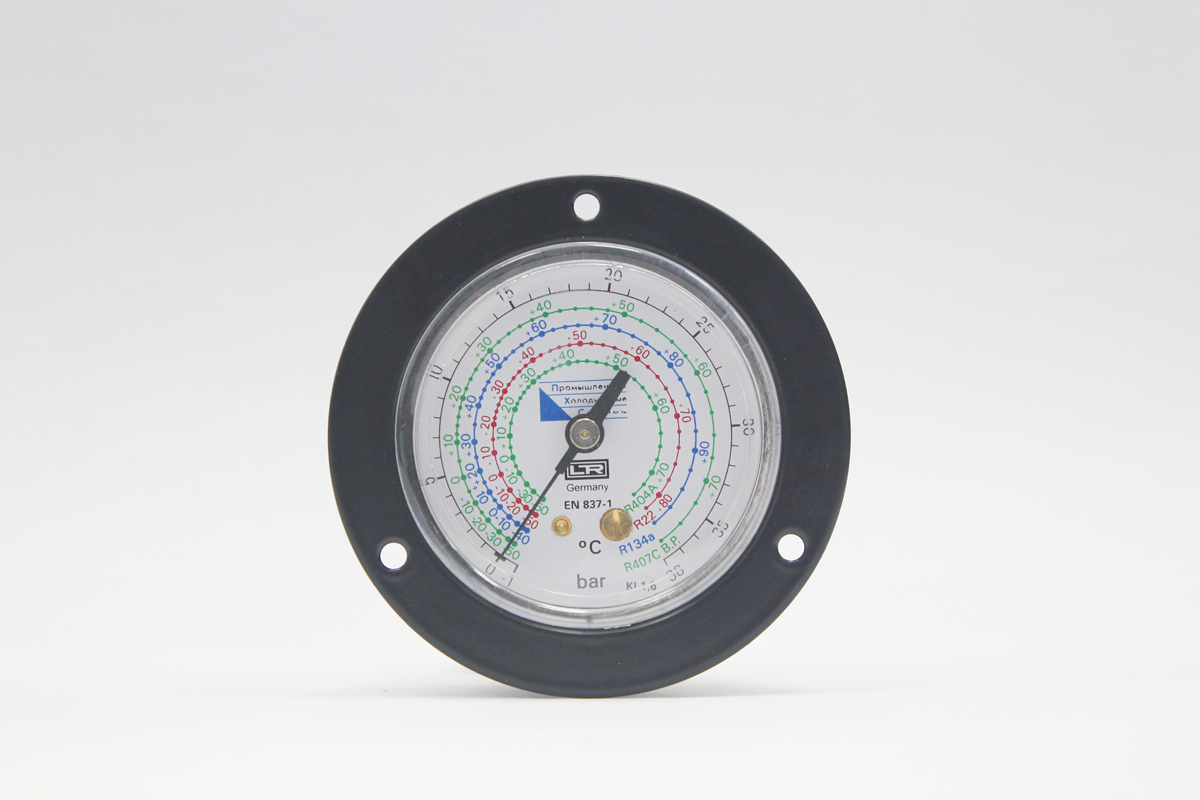

Манометр высокого давления MX 6F35 (MX 6F38)

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A,407C

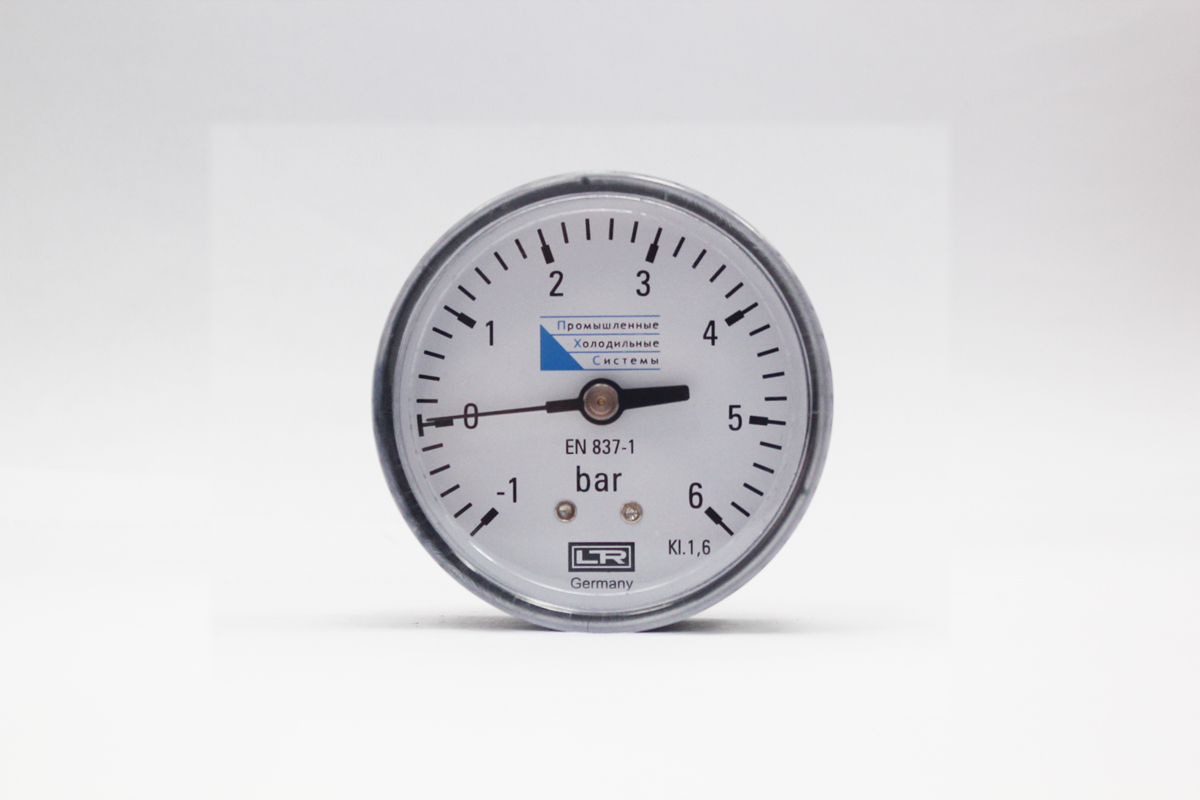

       Манометр на воду     MX6-6bar

 Корпус стальной, черный

 Диаметр: 63 мм

 Присоединение: G 1/4",

 штуцер сзади по центру

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/6 бар

для воды

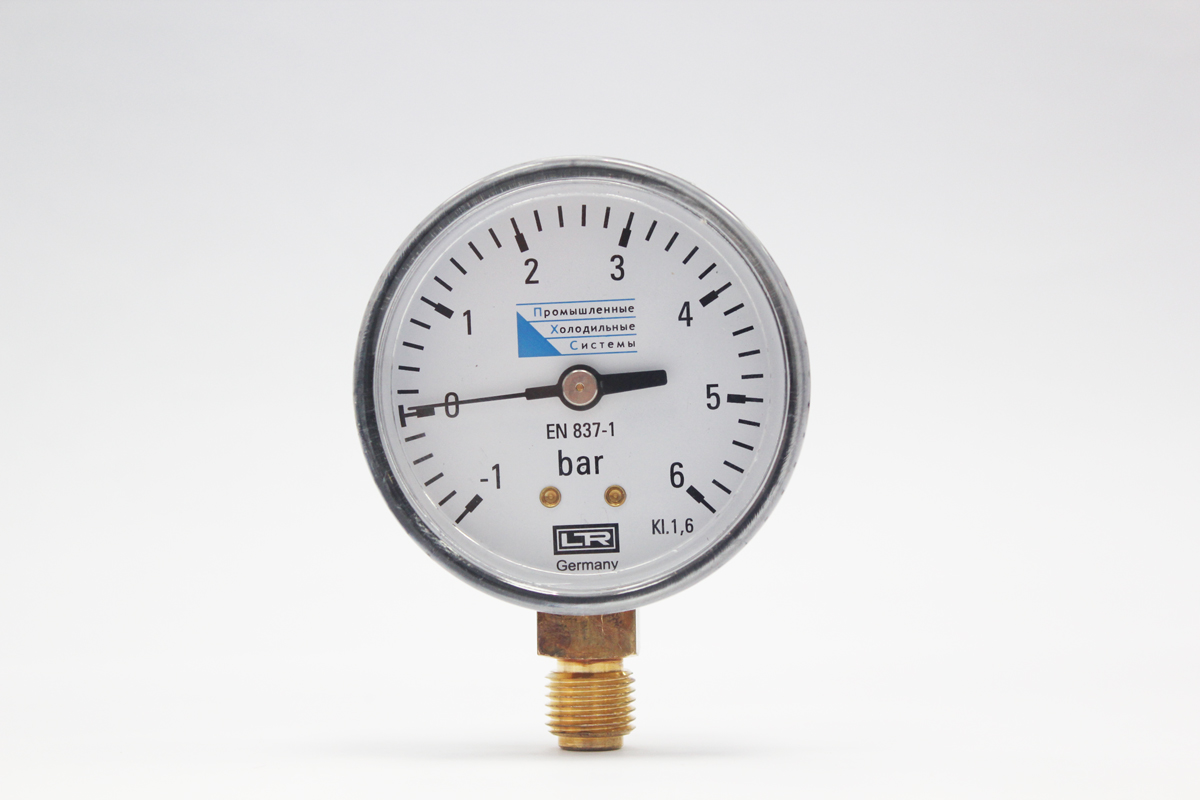

       Манометр на воду     MX6-6G14U

 Корпус стальной, черный

 Диаметр: 63 мм

 Присоединение: G 1/4",

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/6 бар

для воды

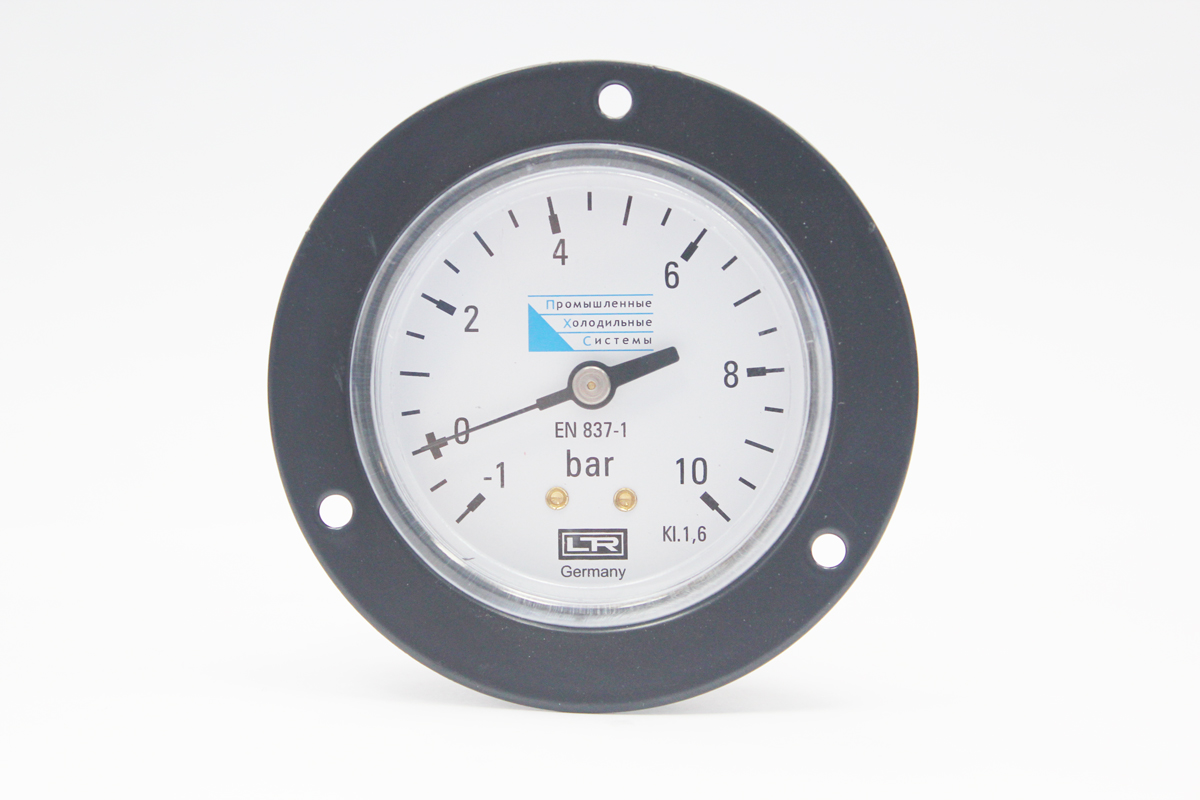

       Манометр на воду     MX6F6G14U MX6F10G14U

 Корпус стальной, черный

крепежный диск спереди (врезной),

 конструкция неразборная,

 Диаметр: 63 мм

 Присоединение: G 1/4",

 штуцер сзади

Диапазон работы:

-1/6 бар

-1/10 бар

для воды



Манометры и вакууметры с глицерином.

Все манометры работают с хладагентами типа CFС, HFC и HCFC.

Выпускаются модели как заполненные глицерином, так и виброгасящие манометры без глицерина.

Градуировка шкал манометров — Бар/Пси/ºС.

Модель Характеристики Параметры работы Изображение
Манометр низкого давления      MG6H18

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция неразборная

 Наполнены глицерином

 Диаметр: 63 мм

 Присоединение: 1/4 SAE

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A, 407C


MGX 18
LTR-1/18

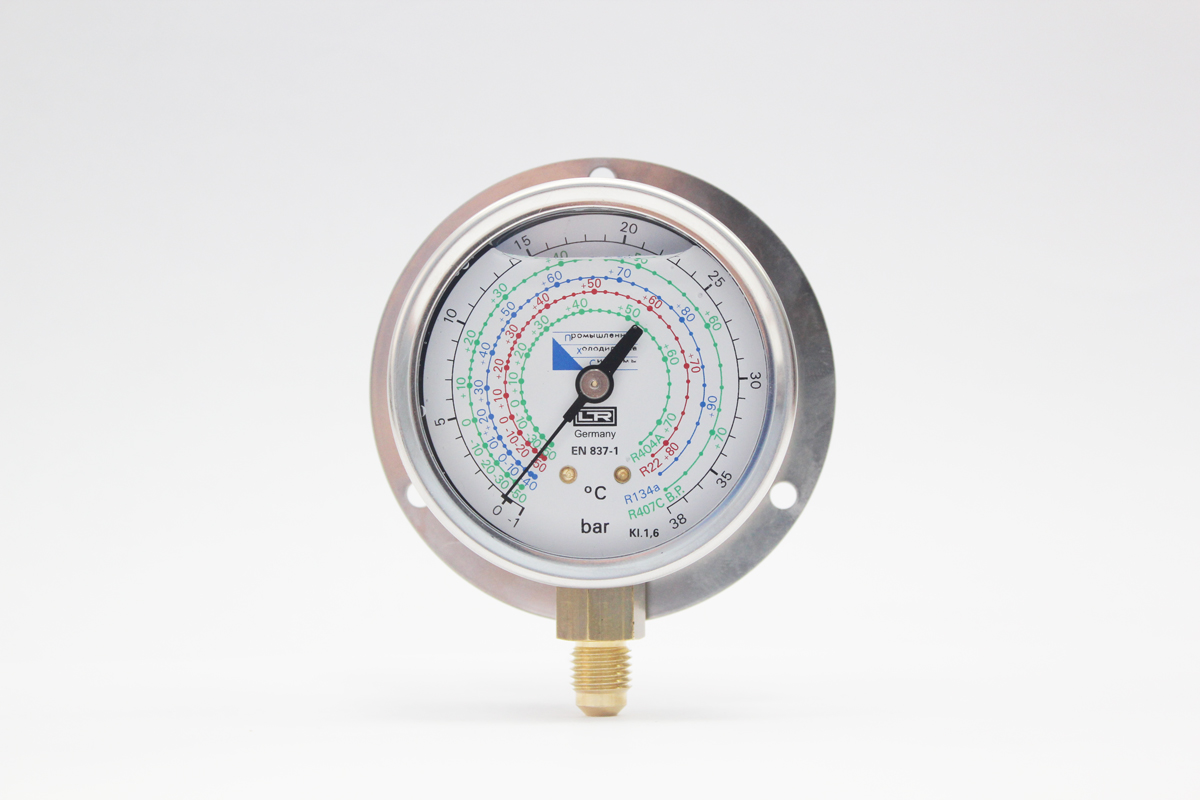

Манометр высокого давления MG6H38

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A, 407C

MGX 38
LTR-1/38
Манометр низкого давления MG6H38U-410

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция неразборная

 Наполнены глицерином

 Диаметр 63 мм

 Присоединение: 1/4 SAE

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/38 бар,

R410

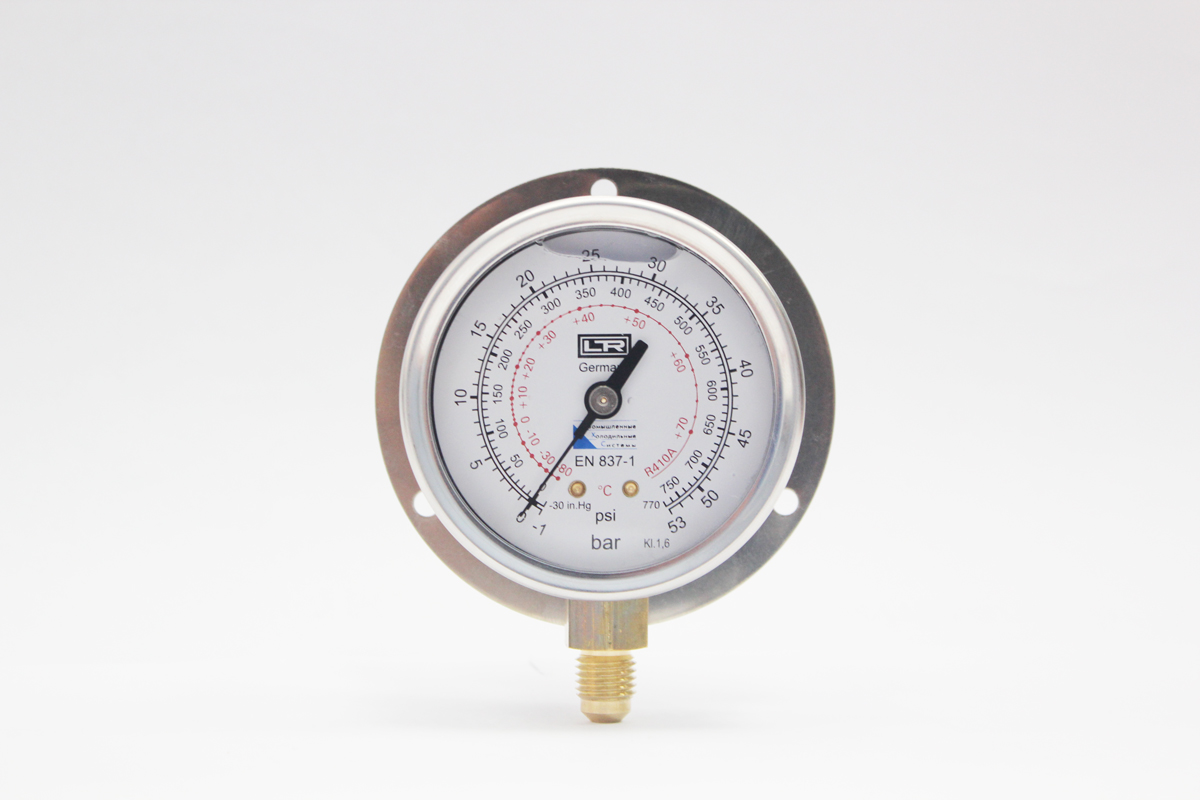

Манометр высокого давления MG6H35U-410

Диапазон работы:

-1/55 бар,

R410

Манометр низкого давления MG6F18

 Корпус стальной,

 крепежный диск спереди (врезной),

 конструкция неразборная

 Наполнены глицерином

 Диаметр 63 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/15(18) бар

R22, 134A, 404A, 407C

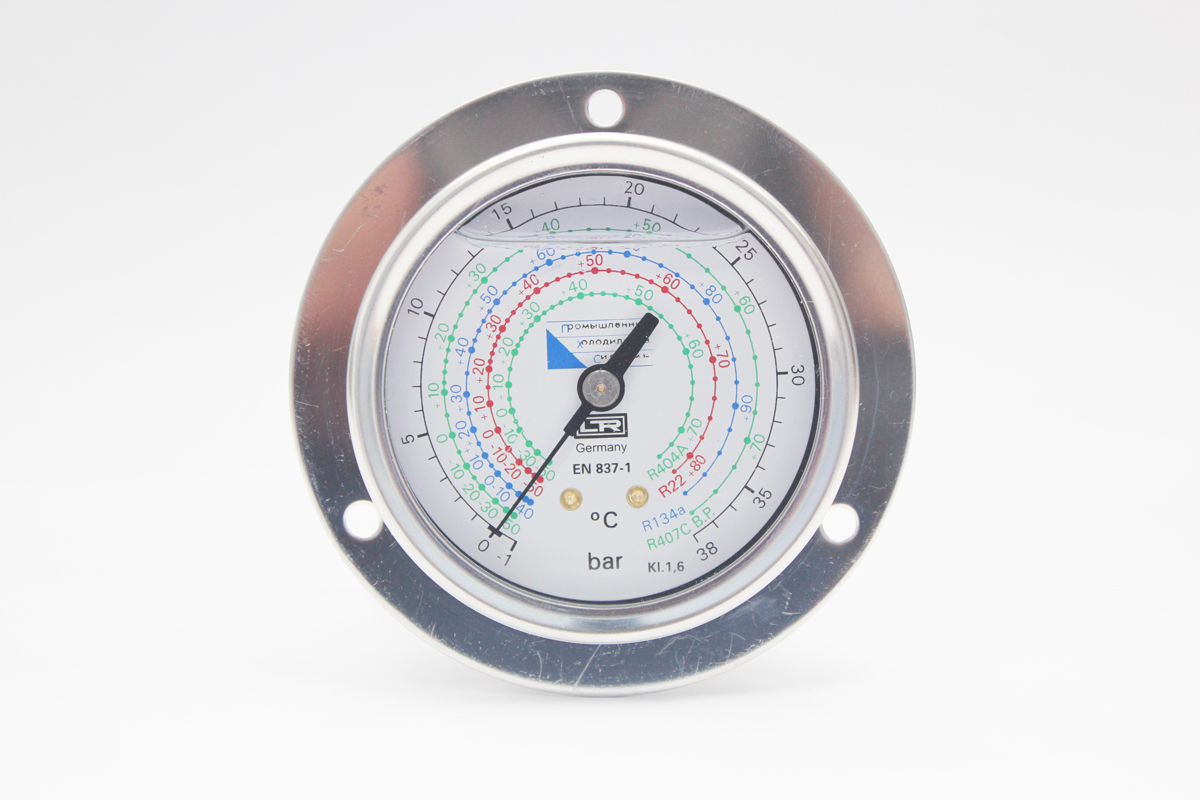

Манометр высокого давления MG6F38

Диапазон работы:

-1/35(38) бар

R22, 134A, 404A, 407C

Манометр низкого давления MG6F38-410

 Корпус стальной,

 крепежный диск спереди (врезной),

 конструкция неразборная

 Наполнены глицерином

 Диаметр 63 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/28 бар

R410

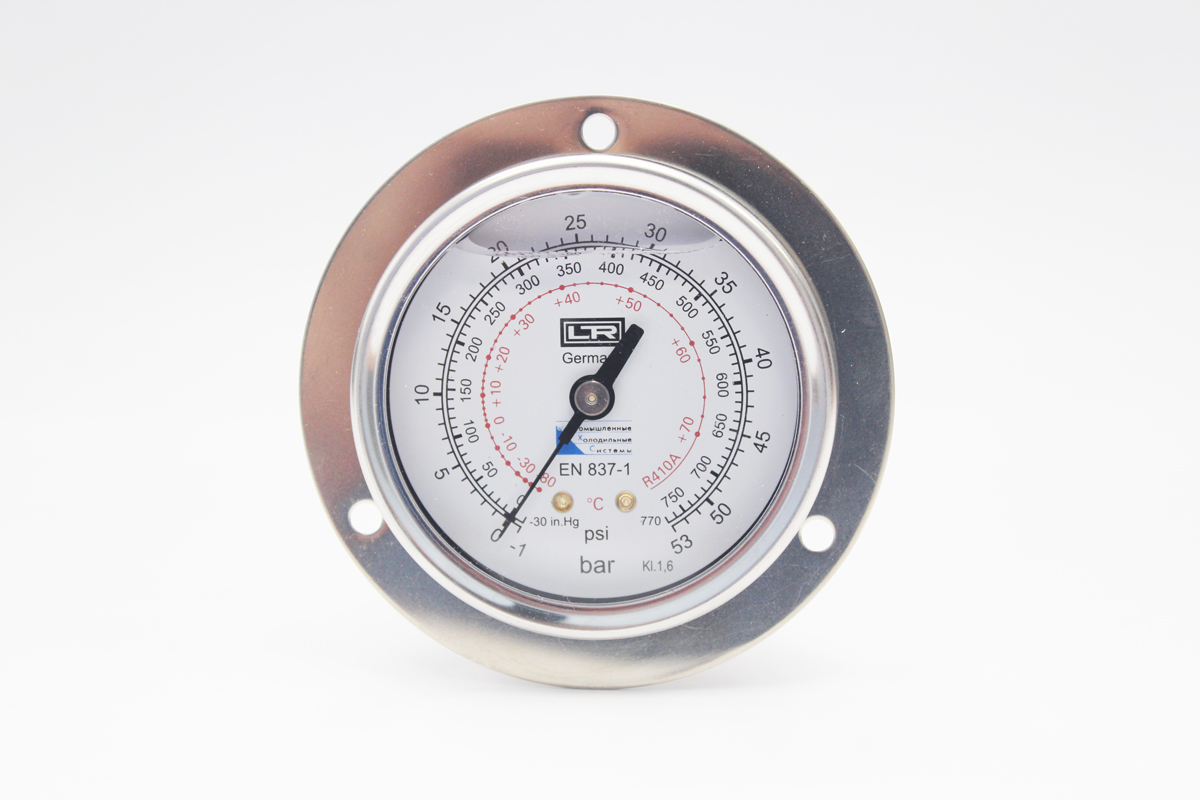

Манометр высокого давления MG6F53-410

Диапазон работы:

-1/53 бар

R410

Манометр низкого давления MG8H18

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция неразборная

 Наполнены глицерином

 Диаметр 80 мм

 Присоединение: 1/4 SAE

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар

R22, 134A, 404A, 407C, 507

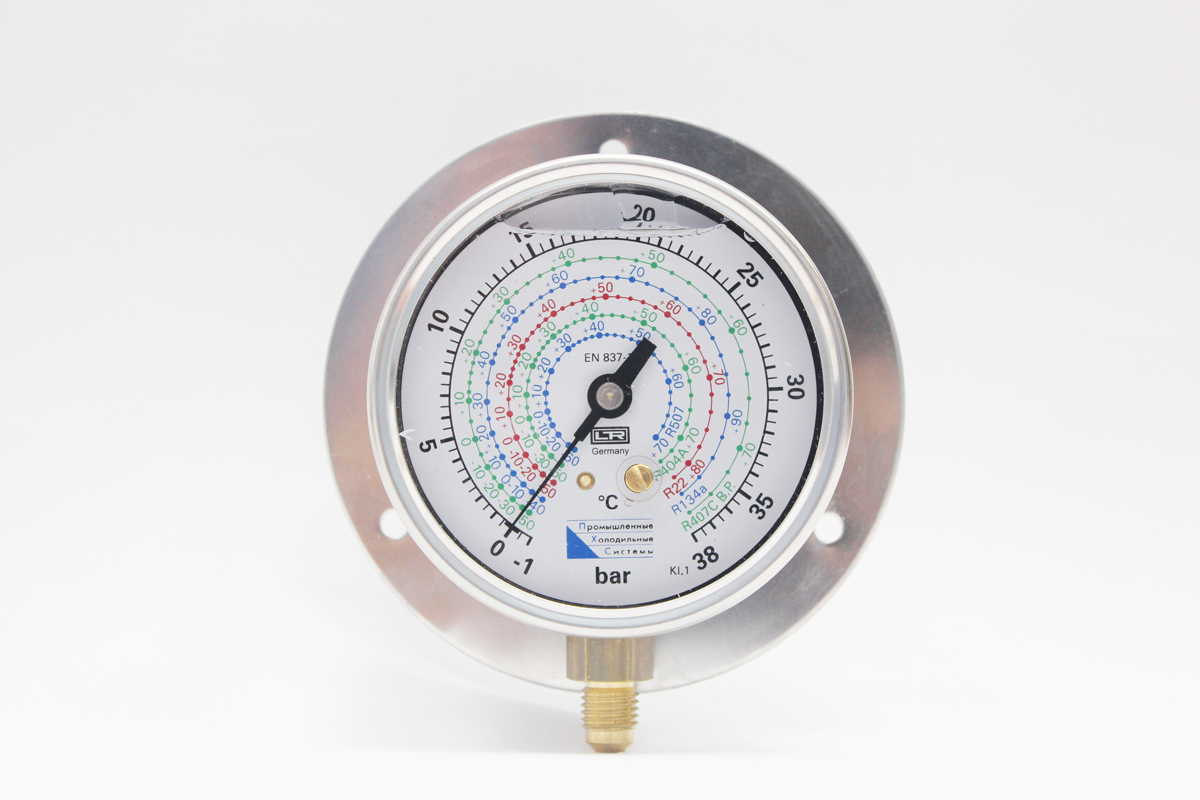

Манометр высокого давления MG8H38

Диапазон работы:

-1/38 бар

R22, 134A, 404A, 407C, 507

Манометр низкого давления MG8F18

 Корпус стальной,

 крепежный диск спереди (врезной),

 Наполнены глицерином

 Диаметр 80 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар

R22, 134A, 404A, 407C, 507

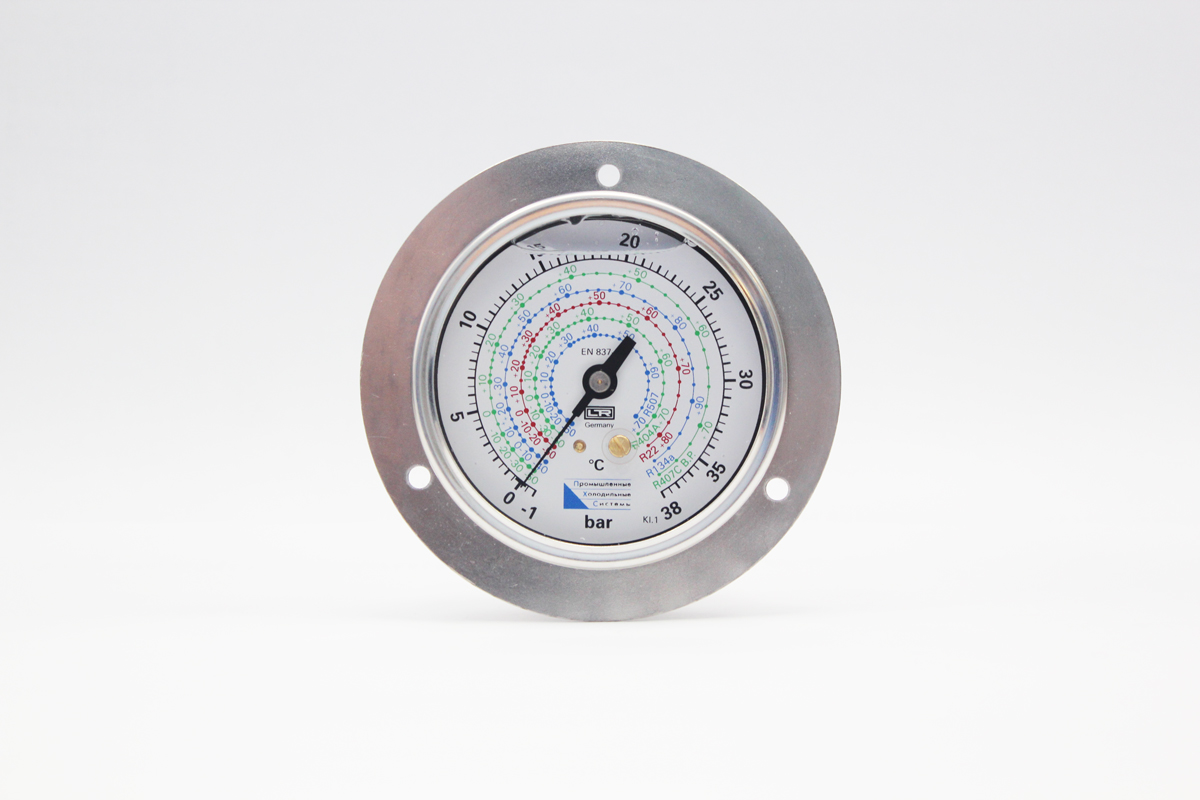

Манометр высокого давления MG8F38

Диапазон работы:

-1/38 бар

R22, 134A, 404A, 407C, 507

Манометр низкого давления MG10F18

 Корпус стальной,

 крепежный диск спереди (врезной),

 Наполнены глицерином

 Диаметр: 100 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар

R22, 134A, 404A, 407C, 507

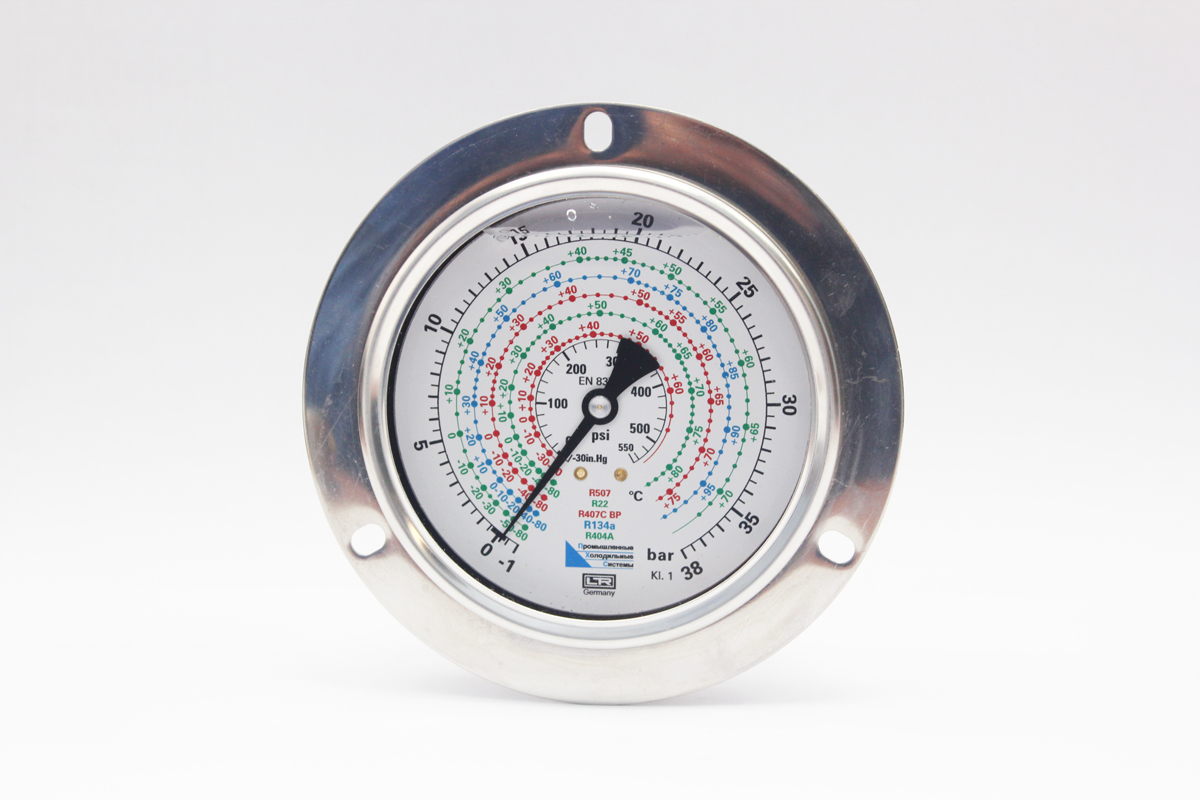

Манометр высокого давления MG10F38

Диапазон работы:

-1/38 бар

R22, 134A, 404A, 407C, 507

Манометры и вакууметры с силиконом

Модель Характеристики Параметры работы Изображение
Манометры низкого давления MS6H18U

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция неразборная

 Наполнены силиконом

 Диаметр 63 мм

 Присоединение: 1/4 SAE

 штуцер снизу

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар;

-45/+60°C

R22, 134A , 404A, 407C

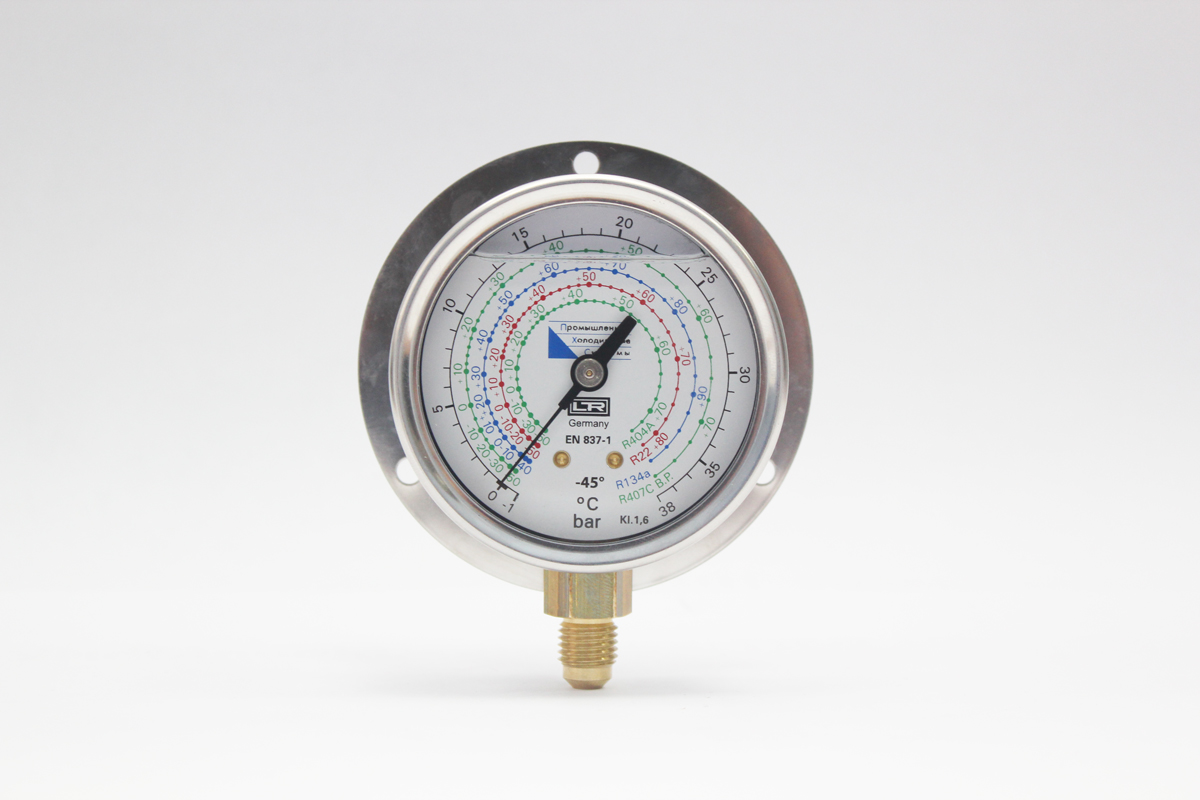

Манометры высокого давления MS6H38U

Диапазон работы:

-1/38 бар;

-45/+60°C

R22, 134A , 404A, 407C

Манометры низкого давления MS6F18H

Корпус стальной,

 крепежный диск спереди (врезной),

 Наполнены силиконом

 Диаметр: 63 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар;

-45/+60°C

R22, 134A , 404A, 407C


Манометры высокого давления MS6F38H

Диапазон работы:

-1/38 бар;

-45/+60°C

R22, 134A , 404A, 407C

Манометры низкого давления MS6F38H-410

 Корпус стальной,

 крепежный диск спереди (врезной),

 Наполнены силиконом

 Диаметр: 63 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/38 бар;

-45/+60°C

R410


Манометры высокого давления MS6F53H-410

Диапазон работы:

-1/38 бар;

-45/+60°C

R410

Манометры низкого давления MS8F18-H

 Корпус стальной,

 крепежный диск спереди (врезной),

конструкция неразборная

 Наполнены силиконом

 Диаметр: 80 мм

 Присоединение: 1/4 SAE

 штуцер сзади

 Шкала: бар,

 Класс точности: 1,6

Диапазон работы:

-1/18 бар;

-45/+60°C

R22, 134A , 404A, 407C, 507

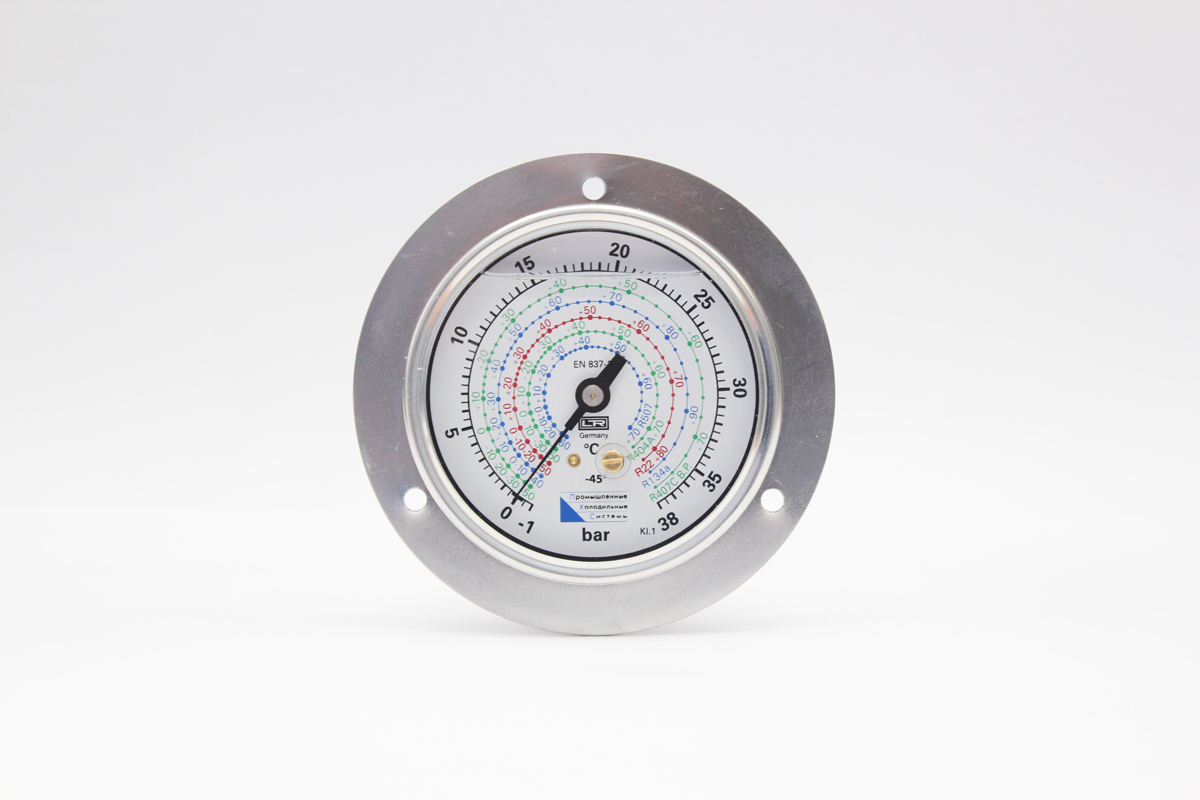

Манометры высокого давления MS8F38-H

Диапазон работы:

-1/38 бар;

-45/+60°C

R22, 134A , 404A, 407C, 507

Описание и паспорт на манометры LTR

Манометры высокого и низкого давления ITE (Бельгия).

Все манометры работают с хладагентами типа CFС, HFC и HCFC.

Выпускаются модели как заполненные глицерином, так и виброгасящие манометры без глицерина.

Градуировка шкал манометров:

  • ВРС-бар/Пси/ºС
  • ВС- бар/ºС

Виброгасящие манометры без глицерина.

Модель Характеристики Параметры работы Изображение

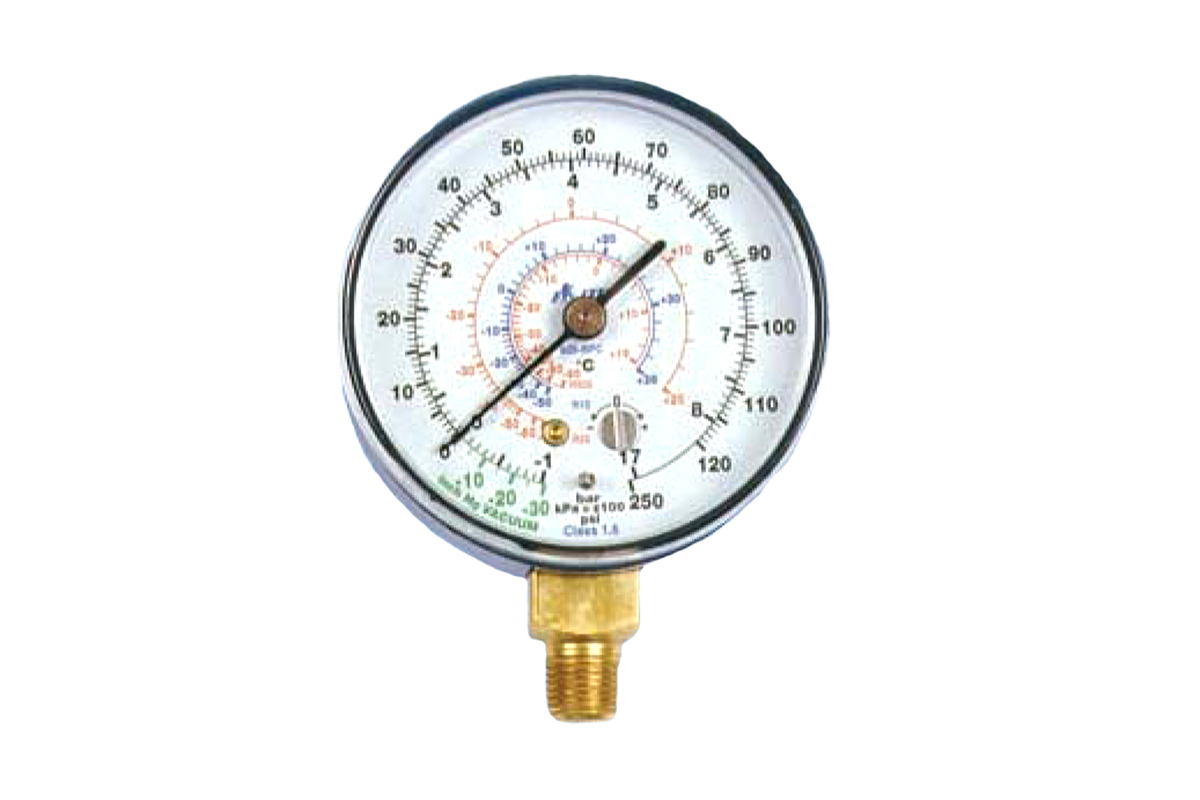

Манометр низкого давления      625-BPC (625-BC/247)

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 63 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/8 бар

R12,22,502 (R22,134A,404A,407C)


Манометр высокого давления 623-BPC (623-BC/247)

Диапазон работы:

0/31 бар

R12,22,502 (R22,134A,404A,407C)

Манометр низкого давления 825-BPC (825-BC/247)

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/8 бар

R12,22,502 (R22,134A,404A,407C)


Манометр высокого давления 823-BPC (823-BC/247)

Диапазон работы:

0/31 бар

R12,22,502 (R22,134A,404A,407C)

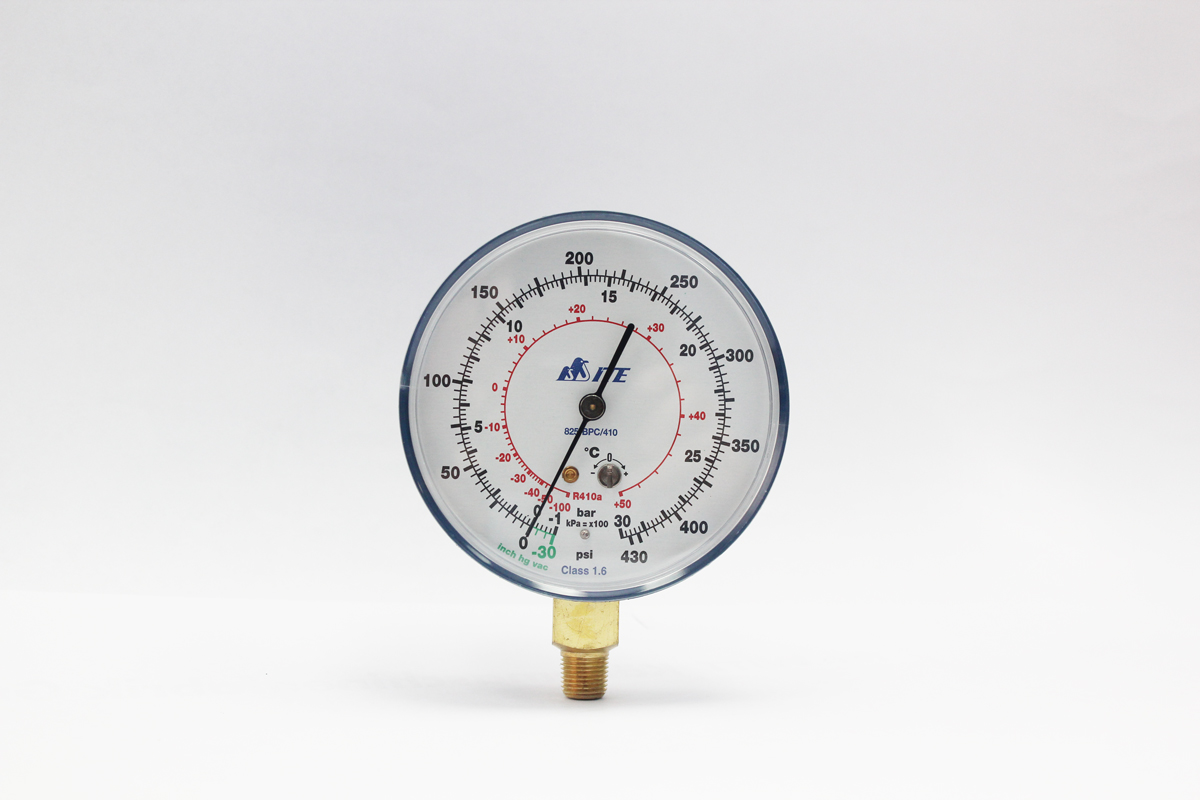

Манометр низкого давления 825-BP/410

Диапазон работы:

-1/30 бар,

R410

Манометр высокого давления 823-BP/410

Диапазон работы:

0/60 бар,

R410

Манометр низкого давления 825-S-BPC (825-S-BC/247) (825-S-BC/447)

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/4 SAE,

 штуцер снизу

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/8 бар

R12,22,502 (R22,134A,404A,407C)(R134A, 404A, 407, 507)

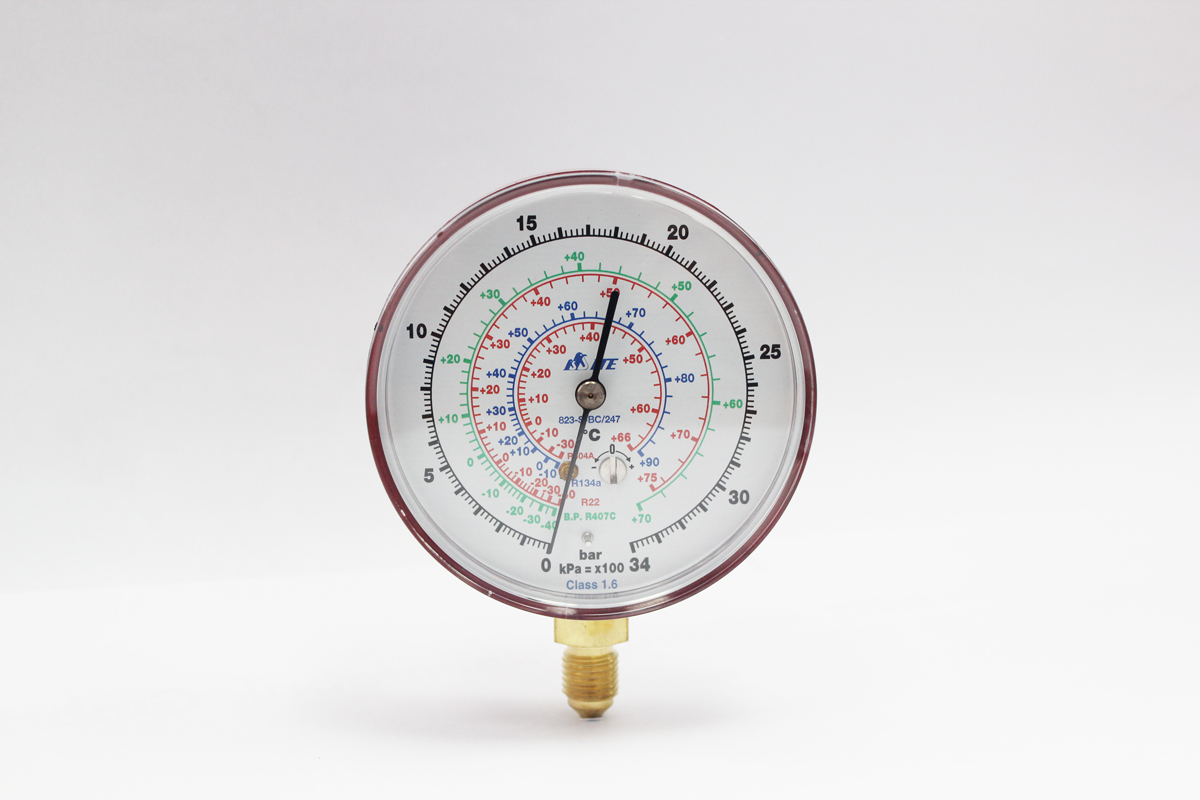

Манометр высокого давления 823-S-BPC (823-S-BC/247) (823-S-BC/447)

Диапазон работы:

0/31 бар

R12,22,502 (R22,134A,404A,407C)(R134A, 404A, 407, 507)

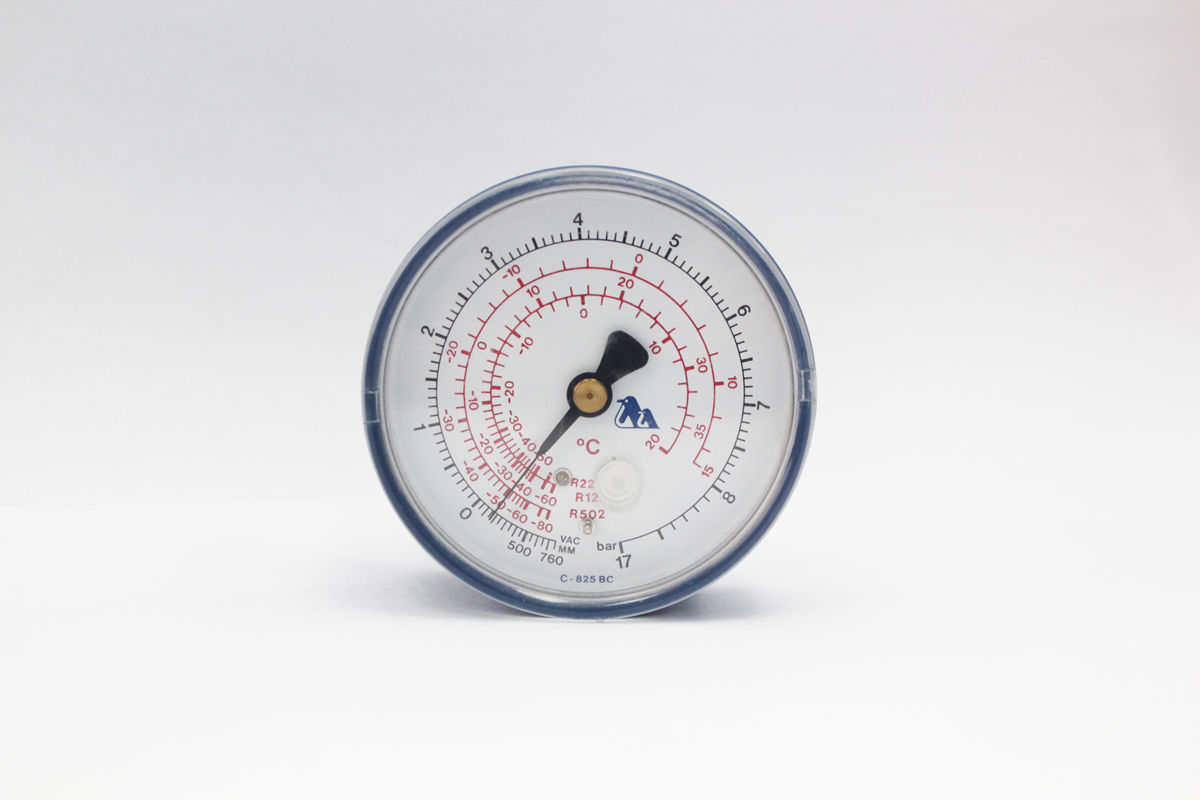

Манометр низкого давления 825-C-BC

 Корпус стальной, черный

 Диаметр: 80 мм

 Присоединение: 1/4 SAE,

 штуцер сзади по центру

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/8 бар,

R12,22,502


Манометр высокого давления 823-C-B

Диапазон работы:

0/31 бар,

R12,22,502

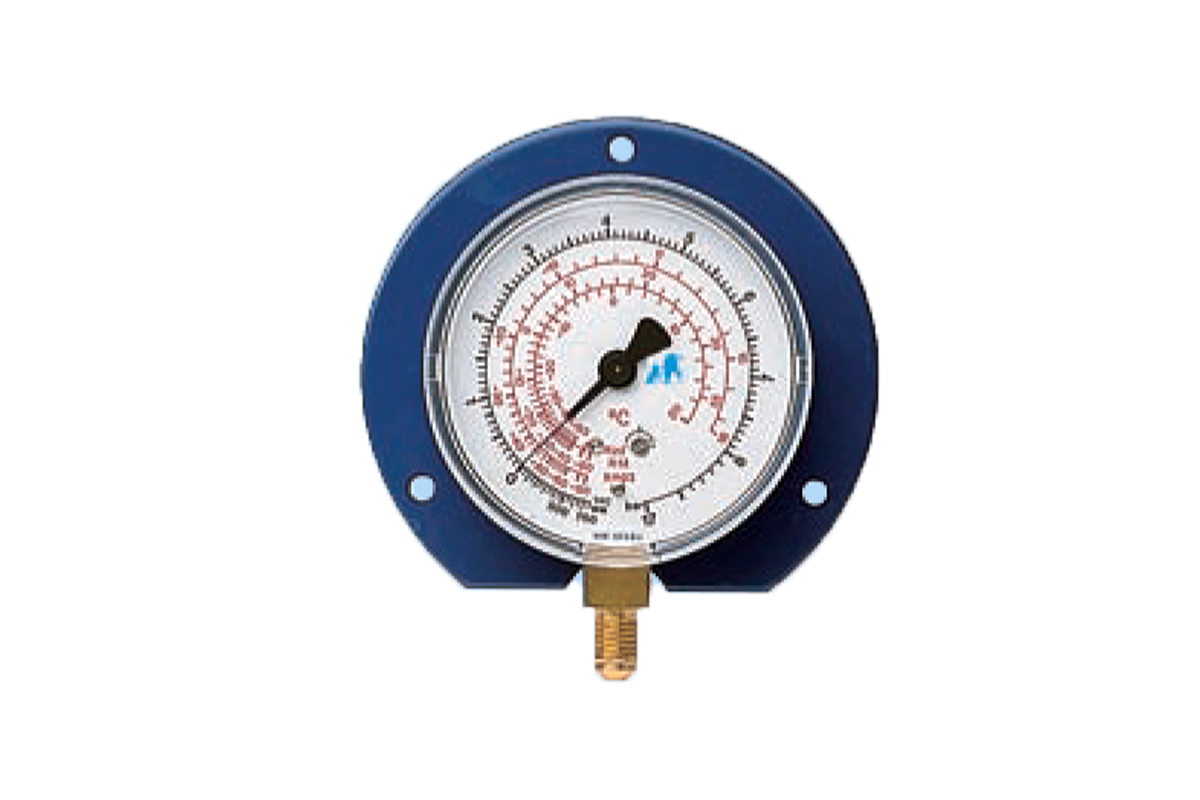

Манометр низкого давления                   825-WM-BPC                 (825-WM-BC/247)

 Корпус стальной,

 крепежный диск сзади (накладной),

 конструкция разборная, синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/4 SAE,

 штуцер снизу

 Шкала: бар

 Класс точности: 1,6

Диапазон работы:

-1/8 бар

R12, 22, 502 (R22, 134A, 404A, 407C)



Манометр высокого давления                   823-WM-BPC                         (823-WM-BC/247)

Диапазон работы:

0/31 бар

R12, 22, 502 (R22, 134A, 404A, 407C)

Манометр низкого давления R-600A-BR

 Корпус стальной,

 синий (НД), красный (ВД)

 Диаметр: 80 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: бар/°С

 Класс точности: 1,6

Диапазон работы:

-1/3 бар

изобутан

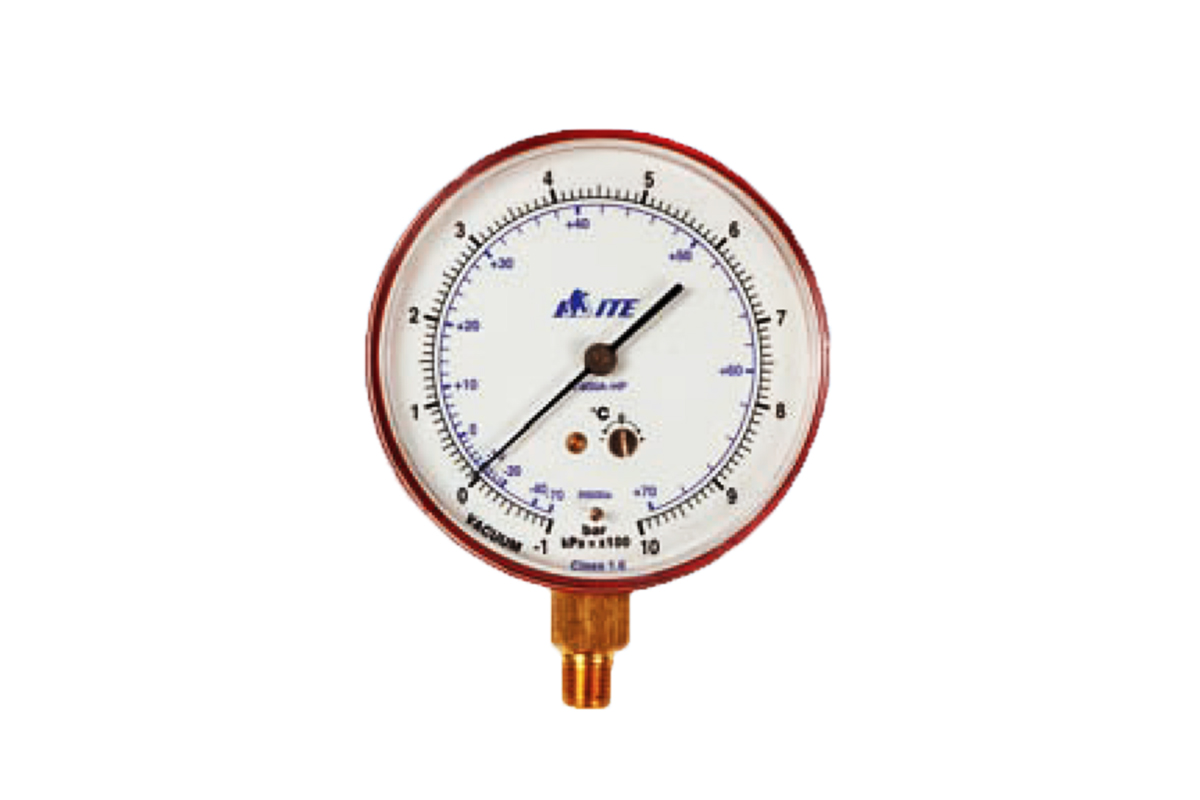

Манометр высокого давления R-600A-HP

Диапазон работы:

-1/10 бар

изобутан

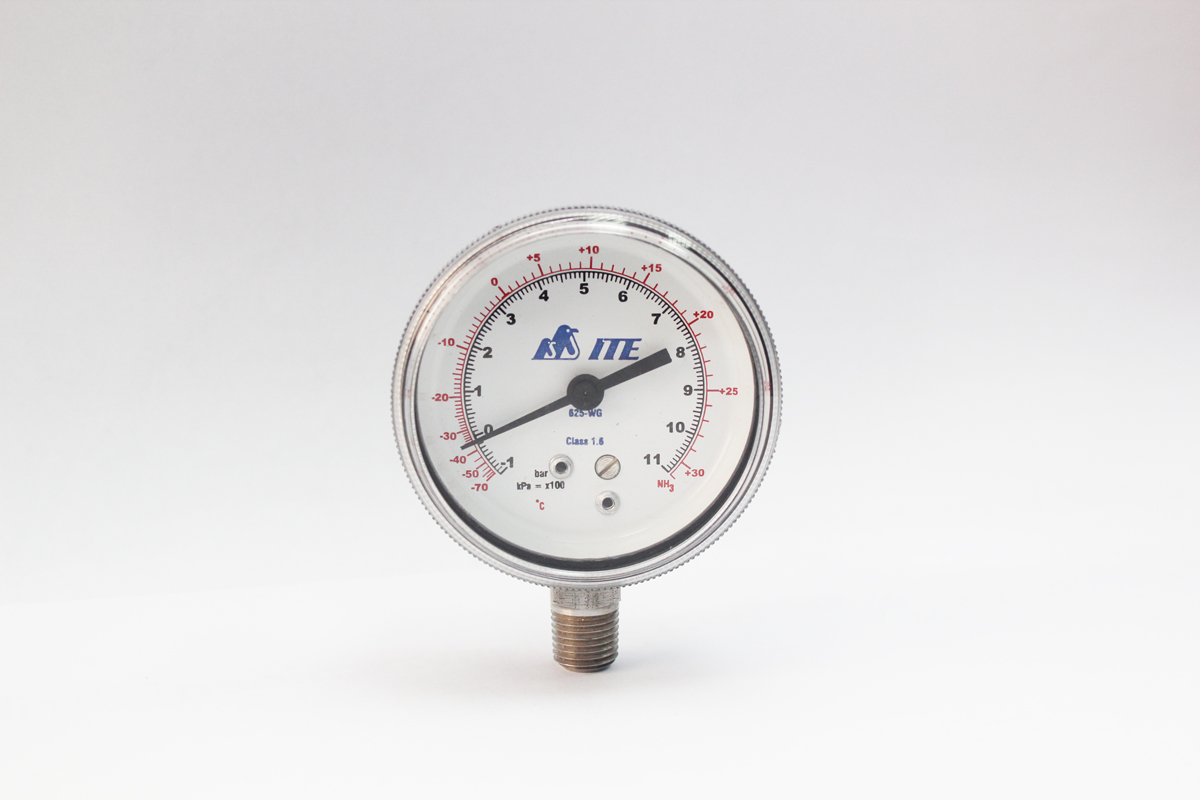

Манометр низкого давления 625-WG

 Корпус стальной,черный

 Диаметр: 63 мм

 Присоединение: 1/4 MPT,

 штуцер снизу

 Шкала: Пси/°С

 Класс точности: 1,6

Диапазон работы:

30/150 Пси

аммиак NH3


Манометр высокого давления 623-WG

Диапазон работы:

30/300 Пси

аммиак NH3

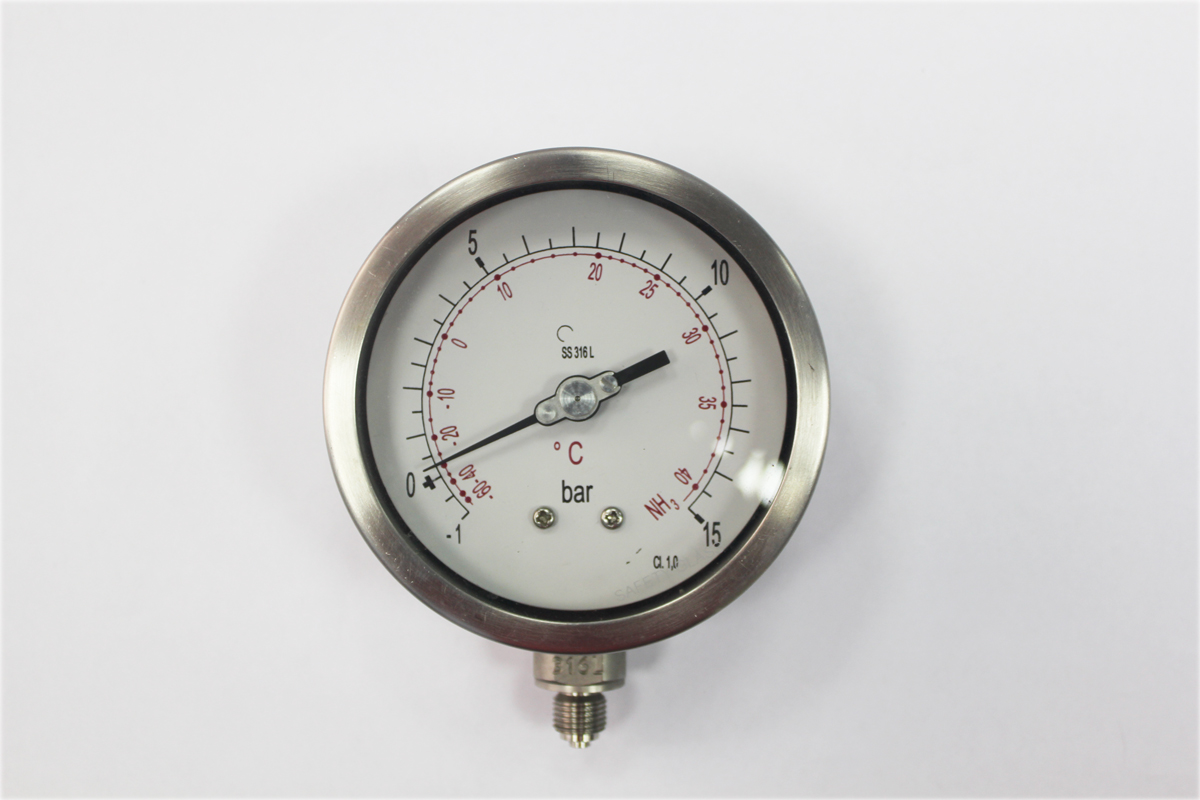

Манометр низкого давления для аммиака 1025-WG

 Корпус стальной,

 Диаметр: 100 мм

 Присоединение: 1/4 MPT,

 штуцер снизу

 Шкала: бар/°С

 Класс точности: 1,6

Диапазон работы:

-1/11 бар

аммиак NH3


Манометр высого давления для аммиака 1023-WG

Диапазон работы:

-1/21 бар

аммиак NH3

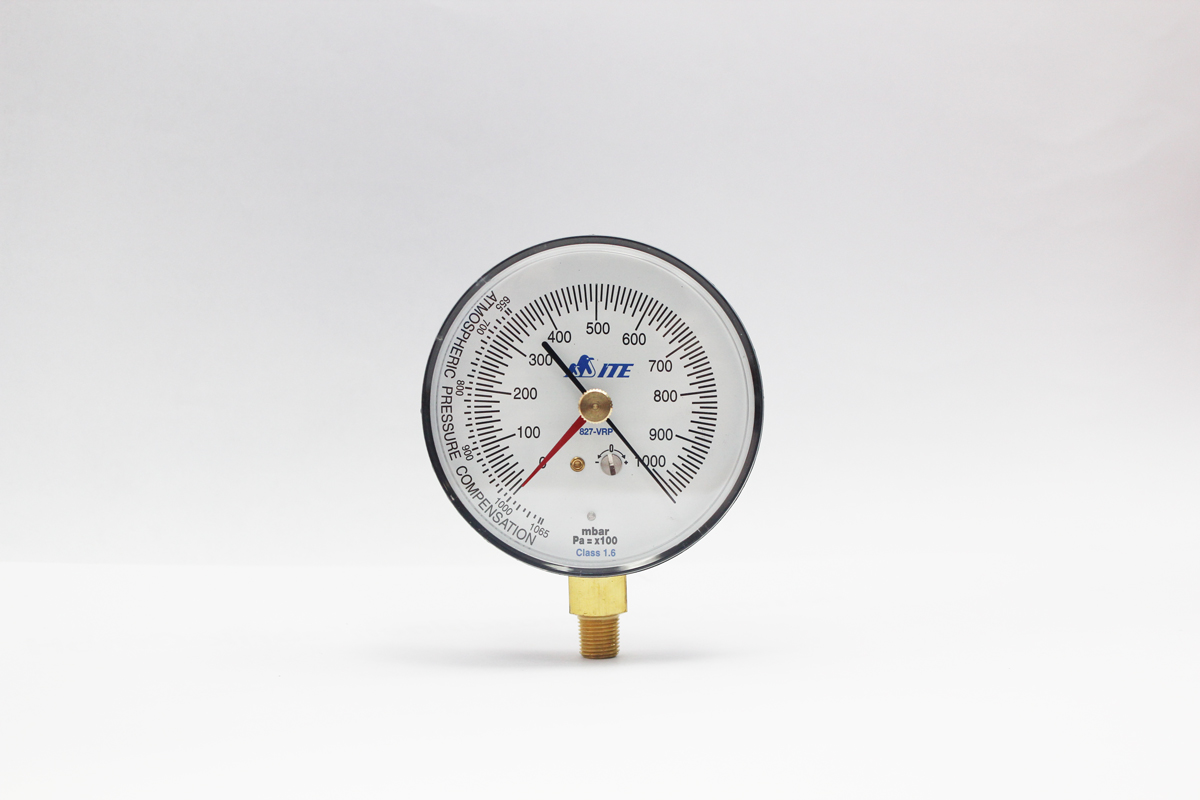

Вакуумметр механический 827-VRP

 Корпус стальной,

 Диаметр: 80 мм

 Присоединение: 1/8 NPT,

 штуцер снизу

 Шкала: мбар

 Класс точности: 1,6

Диапазон работы:

0/1000 мбар

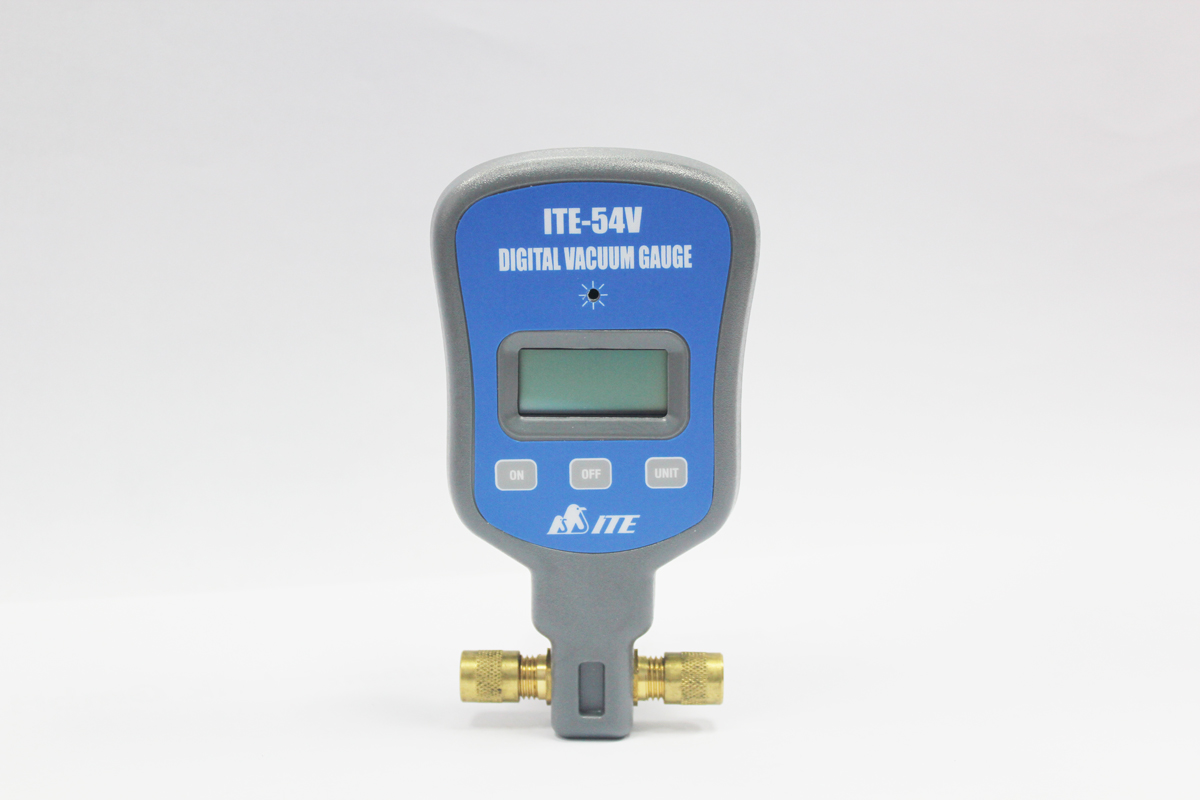

Вакуумметр электронный ITE-54V

 Диаметр: 80 мм

 Присоединение: 1/4 SAE,

 Шкала: микрон, Пси, мбар

 Точность: 1 микрон

 Размеры: 140х76х32 мм,

 вес:190гр

Диапазон работы:

0/12000 микрон (0/1,6 Паскаль)

Мах.давление 20 бар





Манометры и вакуметры с глицерином.

Модель Характеристики Параметры работы Изображение

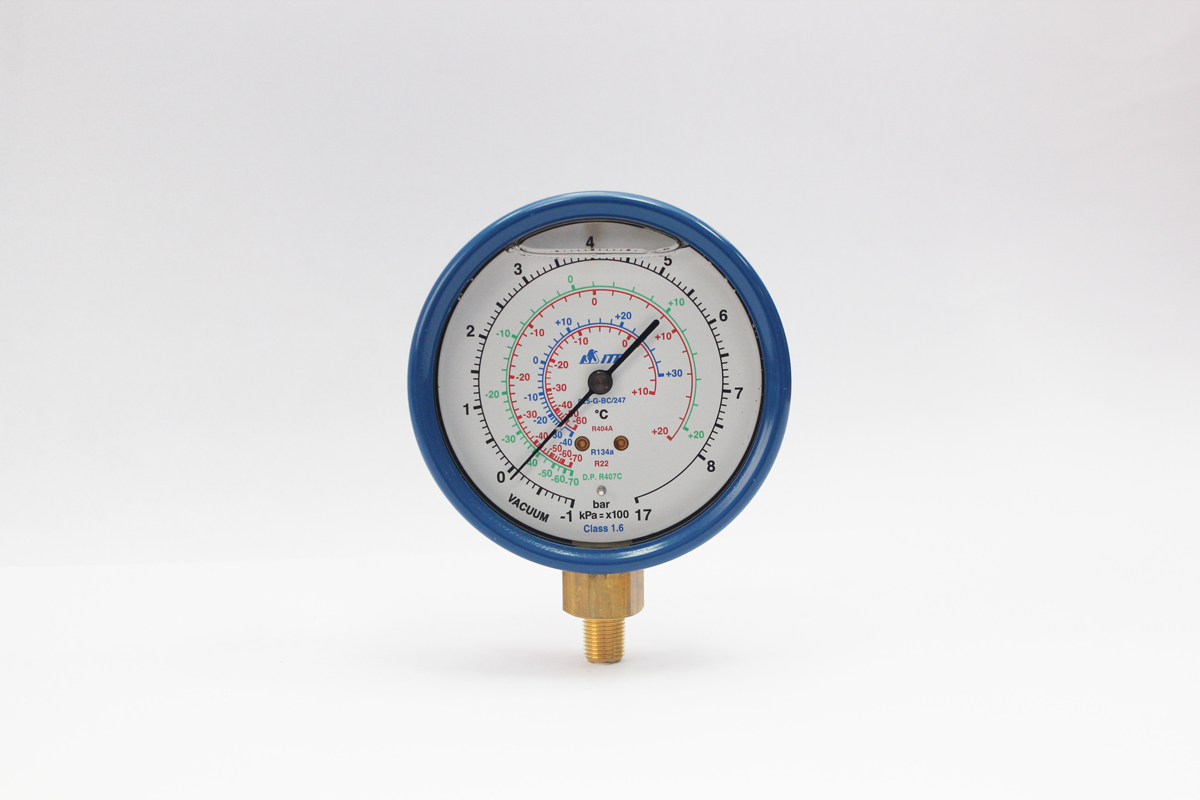

Манометры низкого давления 825-G-BPC (825-G-BC/247)

 Корпус стальной,

 синий (НД), красный (ВД),

 Наполнены глицерином

 Диаметр: 80 мм

 Присоединение: 1/8 NPT

 штуцер снизу

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/8 бар

R12,22, 502 (R22,134A,404A,407C)


Манометры высокого давления 823-G-BPC (823-G-BC/247)

Диапазон работы:

0/31 бар

R12,22, 502 (R22,134A,404A,407C)

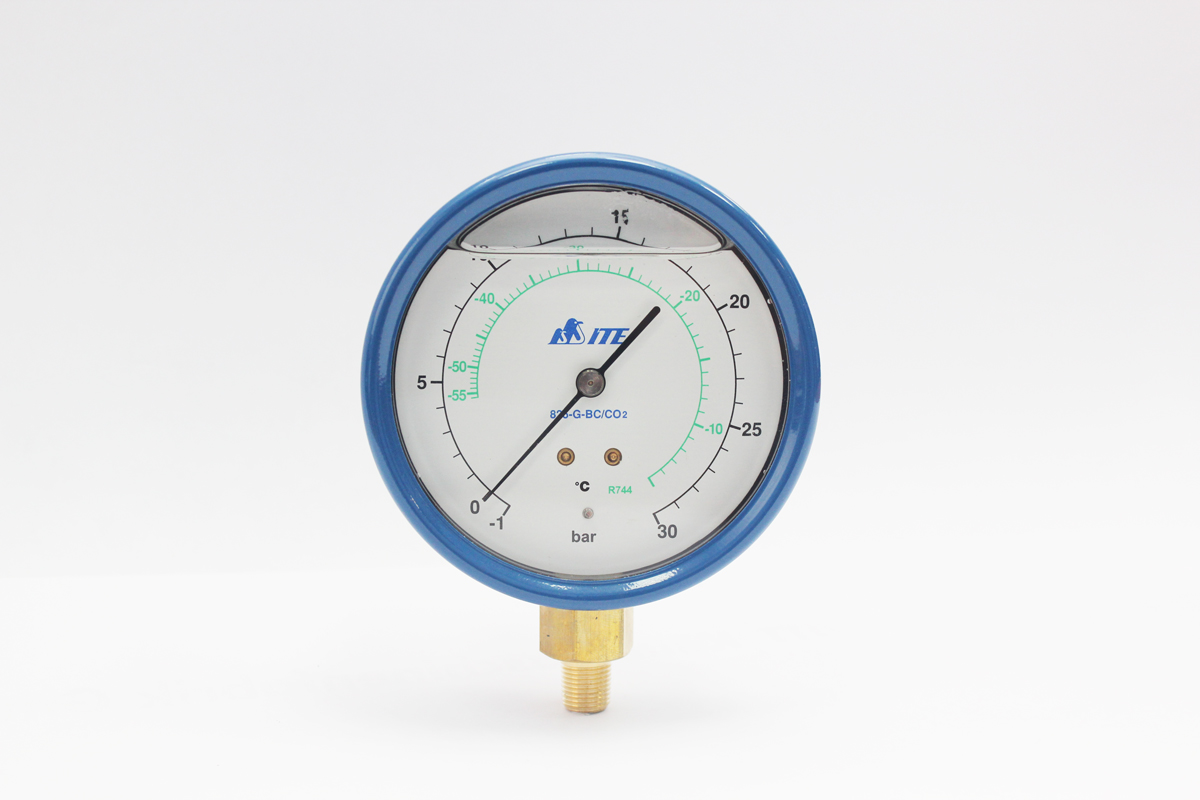

Манометры низкого давления 825-G-BC-CO2

 Корпус стальной,

 синий (НД), красный (ВД),

 Наполнены глицерином

 Диаметр: 80 мм

 Присоединение: 1/8 NPT

 штуцер снизу

 Шкала: бар/Пси/°С

 Класс точности: 1,6

Диапазон работы:

-1/30 бар

CO2


Манометры высокого давления 823-G-BC-CO2

Диапазон работы:

0/50 бар

CO2

© 2004-2024, «Промышленные Холодильные Системы» Пользовательское соглашение

Москва (главный офис) Сургут (филиал) Саратов (филиал)

+7 (495)



221-22-79
109-22-45
787-04-90
780-66-70



+7 (3462)



60-03-06
74-78-69



+7 (8452)



25-00-30
72-40-29






Яндекс.Метрика Яндекс цитирования
VacTekh
