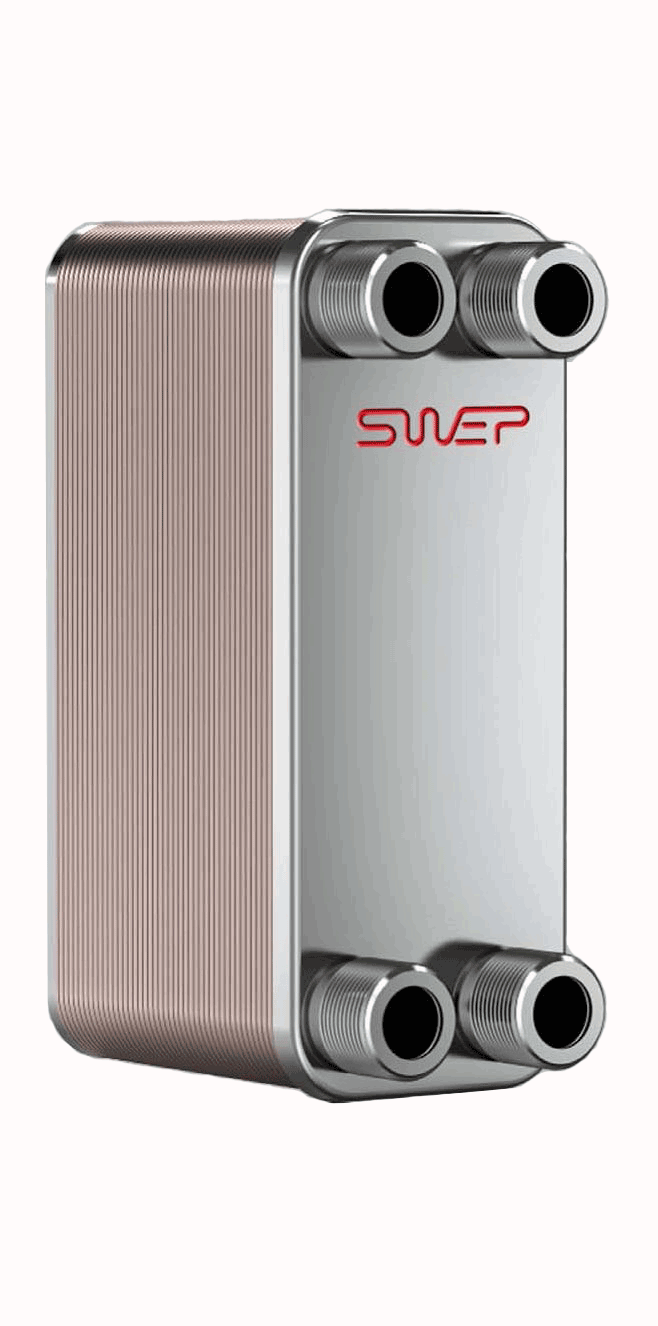

Пластинчатые теплообменники B5T







В5Т обеспечивает эффективный теплообмен в областях применения с малыми потоками и крайними требованиями к компактности. Небольшой по размерам и в то же время универсальный продукт удобен в установке и использовании, благодаря чему он является правильным выбором для небольших теплообменников водяного и масляного охлаждения.



 Соединения*

 С наружной резьбой

 *Если вам требуются определенные размеры или информация о других типах соединений, пожалуйста, обратитесь к вашему торговому представителю SWEP.



 Классы давления

M среднее, измеренное согласно EN 13345.

H высокое, измеренное согласно EN 13345.



Макс. кол-во пластин (NoP)

60

 Размер отверстия F1/P1

16 mm (0.63 in)

Размер отверстия F2/P2

16 mm (0.63 in)

Размер отверстия F3/P3

16 mm (0.63 in)

Размер отверстия F4/P4

16 mm (0.63 in)

Макс. объемный расход

4 m³/h (17.6 gpm)

Объем канала (SI)

0,024 dm3

Объем канала (US)

0.00085 ft3



Материалы

Каналообразующая пластина

Припой

SC

Нержавеющая сталь

Медь

NC

Нержавеющая сталь

Медь



Размер

Высота пакета пластин

Общий вес

 SC H

0,87+(0,044×NoP) kg

0,87+(0,044×NoP) kg

0.315+(0.088×NoP) in

1.92+(0.097×NoP) lb

NC M

4+(2,24×NoP) mm

0,50+(0,044×NoP) kg

SC M

0.157+(0.08×NoP) in

1.09+(0.097×NoP) lb



Одобрения сторонних организаций Паяные пластинчатые теплообменники компании SWEP одобрены перечисленными ниже сертификационными организациями: Европа, Директива ЕС по оборудованию, работающему под давлением (PED) США, Лаборатории по технике безопасности (UL) Япония, Японский институт безопасности газа под высоким давлением (KHK) Компания SWEP также получила одобрение от многих других сертификационных организаций. Для получения документации об утверждении конкретного продукта обращайтесь к местному представителю SWEP. Компания SWEP оставляет за собой право вносить изменения без предварительного извещения

Концепция ППТО Паяный пластинчатый теплообменник компании (ППТО) изготовлен в виде пакета гофрированных каналообразующих пластин с наплавляемым материалом между пластинами. В процессе вакуумной пайки наплавляемый материал формирует паяный шов в каждой точке контакта между пластинами, создавая каналы сложной формы. Паяный пластинчатый теплообменник позволяет носителям с разной температурой проходить в непосредственной близости с обеих сторон каналообразующей пластины, обеспечивая наиболее эффективный способ теплопередачи с одного носителя на другой. Конструкция теплообменников схожа с технологией пластинчато-рамочных теплообменником, но без использования прокладок и частей рамы.

Концепция ППТО Паяный пластинчатый теплообменник компании (ППТО) изготовлен в виде пакета гофрированных каналообразующих пластин с наплавляемым материалом между пластинами. В процессе вакуумной пайки наплавляемый материал формирует паяный шов в каждой точке контакта между пластинами, создавая каналы сложной формы. Паяный пластинчатый теплообменник позволяет носителям с разной температурой проходить в непосредственной близости с обеих сторон каналообразующей пластины, обеспечивая наиболее эффективный способ теплопередачи с одного носителя на другой. Конструкция теплообменников схожа с технологией пластинчато-рамочных теплообменником, но без использования прокладок и частей рамы.

Отказ от ответственности в отношении продукции Рекомендации и информация по применению продукции предоставляются добросовестным образом, но компания SWEP не дает никаких заверений или гарантий в отношении точности или полноты информации. Информация предоставляется при условии, что покупатели будут принимать собственное решение о соответствии продукции своим целям перед применением. Покупатели должны обратить внимание на то, что свойства продуктов зависят от сферы применения и выбора материала и что продукты из нержавеющей стали по-прежнему подвержены коррози
