Осевые вентиляторы Rosenberg серии AKF

AKF — новая разработка фирмы Rosenberg. Этот вентилятор имеет в своей конструкции большинство последних достижений в области снижения уровня шума, повышения энергоэффективности, сбалансированности работы, а также достижения максимальной производительности и перепада давления при заданном диаметре лопаток вентилятора. Охватывает вентиляторы с диаметром лопастей от 630 до 1000 мм, имеющие шестилопастное рабочее колесо. Вентиляторы AKF одного диаметра могут иметь различные углы наклона лопаток — чем больше угол, тем больше производительность вентилятора по воздуху. Обычно, бо’льший угол наклона сопровождается установкой более мощного электродвигателя. (G-малый угол, K- средний угол, N — большой угол наклона лопаток). Например, AKFD 630-4-4N имеет большую производительность, чем AKFD 630-4-4K.

Электродвигатели — трехфазные с номиналом напряжения 400 В, четырех-, шести-, восьми- и двенадцатиполюсные. Трехфазные электродвигатели могут быть как с одной скоростью вращения (AKFD 630-4K.6LA), так и с возможностью подключения треугольник/звезда (AKFD 630-4-4K.6LA). Электродвигатели — «с внешним ротором», поэтому скорость их вращения может изменяться как изменением напряжения, так и частотным преобразователем.

Вентиляторы поставляются с различными решетками крепления, имеющими разное межосевое расстояние между крепежными отверстиями решетки, а также различными типами решеток (это указано в коде заказа вентилятора). Наиболее распространенное направление потока воздуха — от вентилятора на решетку его крепления (А4), например, AKFD 630-4-4N A4. Но выпускаются также и вентиляторы с кодом А3 — направление потока воздуха через решетку крепления к вентилятору, например, AKFD 630-4-4N A3.

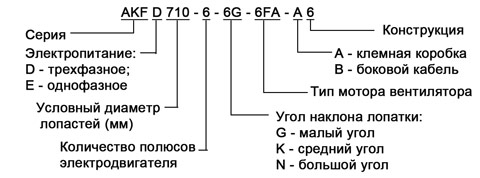

Обозначение моделей:





                                                 Модель/чертеж                                             Произ-ть при dP=0 Па (м3/ч) Электродвигатель мощность/напряжение Ток макс. рабочий (А) Частота вращения (об/мин) Размеры (мм) Масса (кг) Цена (EUR)
кВт В D E D3 B B1 B2 B3 B4
AKFE 560-4K.6HF A3 12400 1,2 230 5,25/14,5 1355 552 700 742 256   85 133 63 30

Цена

AKFE 560-4K.6HF A4 12400 1,2 230 5,25/14,5 1355 552 700 742 256   15 63 130 30
AKFD 560-4-4K.6FA A3 12100  1,2/0,84 400  2,3/8,97 1360/1110  552 750 781 221 84 74 87 82   27
AKFD 560-4-4N.6HF A3 13000 1,4/0,92 400 2,5/9,0 1340/1040 552 750 781 245 95 10 57 135 30
AKFD 560-4-4N.6HF A4 13000 1,4/0,92 400 2,5/9,0 1340/1040 552 750 781 245 95 10 57 135 30
AKFE 630-4K.6LA A3 17500 2,1 230 9,3/27,9 1360 627 750 782 281 299 79 137 83 31
AKFE 630-4K.6LA A4 17500 2,1 230 9,3/27,9 1360 627 750 781 281 226 9 83 135 31
AKFD 630-4-4G.6HF A3 15250 1,55/1,1 400 2,95/14,16 1380/1170 627 750 781 246 75 74  112 82 31
AKFD 630-4-4K.6HF A3 17600 1,95/1,25 400 3,4/13,94 1335/1070 627 750 781 246 205 74 112 82 26
AKFD 630-4-4K.6LA A3 18000 2,0/1,45 400 4,3/21,93 1390/1195 627 750 781 271 205 74 137   31
AKFD 630-4-4N.6LA A4 19600  2,3/1,7 400 4,7/21,62 1365/1120 627 750 781 269 205 16 80   31
AKFD 630-4-4N.6LA A5 19600 2,3/1,8 400 4,7/21,63 1365/1121 627 770 790 281   163 215 41 31
AKFD 630-4-4N.6LA A6 19600 2,3/1,7 400 4,7/21,62 1365/1120 627   700 269 205 115 181   31
AKFD 710-4-4G.6LA A5 22300 2,5/1,55 400 4,5/14,85 1280/1030 703 835 850 273 180 94 164 108 43
AKFD 710-4-4G.6LA A6 22301 2,5/1,56 400 4,5/14,86 1280/1031 703   772 273 180 94 164 108 43
AKFD 710-6-6G.6FA A4 15000 0,9/0,53 400 2,0/5,4 850/648 703 810 840 219 180 98 115   35
AKFD 710-6-6G.6FA A6 15000 0,9/0,55 400 2,0/5,6 850/650 703   772 219 180 98 115   35
AKFD 710-6-6N.6HF A6 18500 0,9/0,54 400  2,0/5,5  850/649 703   772 244   109 155   35
AKFD 800-6-6K.6LA A4 24550 1,75/1,2 400 3,7/14,06 885/720 788 935 966 261   35 75 170 48
AKFD 800-6-6N.6LA A2 25700 1,93/1,25 400 3,9/14,82 870/679 788   966 286   50 100 170 48
AKFD 800-6-6N.6LA A4 25700 1,93/1,25 400 3,9/14,82 870/680 788 935 966 286   50 100 170 48
AKFD 800-6-6N.6LA A5 25700 1,93/1,24 400 3,9/14,81 870/679 788 962  976     236 288 80 48
AKFD 800-6-6N.6LA A6 25700 1,93/1,25 400 3,9/14,82 870/680 788   858 269 205 116 165   48
AKFD 800-6-6N.6LA A6VO 25700 1,93/1,26 400 3,9/14,83 870/681 788    855 269   148 200   48
AKFD 800-8-8K.6LA A6 18100 0,9/0,6 400 2,4/5,76 675/560 788   858 269 205 109 180   48
AKFD 800-12-12K.6FA A6 11900 0,33/0,19 400 1,0/2,0 450/340 788   858 250 180 110 117   40
AKFD 900-6-6G.6LA A6 28400 2,1/1,2 400 3,95/13,04 830/630 905   986 255 205 90 170   49
AKFD 900-6-6G.6LA A6VO 28400 2,1/1,3 400 3,95/13,05 830/631 905 954 978 280   130 211 69 49
AKFD 900-8-8G.6LA A6 22000 1,15/0,69 400 2,6/7,02 650/500 905   986 255   90 170   49
AKFD 900-12-12G.6HF A6 14500 0,38/0,2 400 1/1,8 440/310 905   986 255   90 170   49

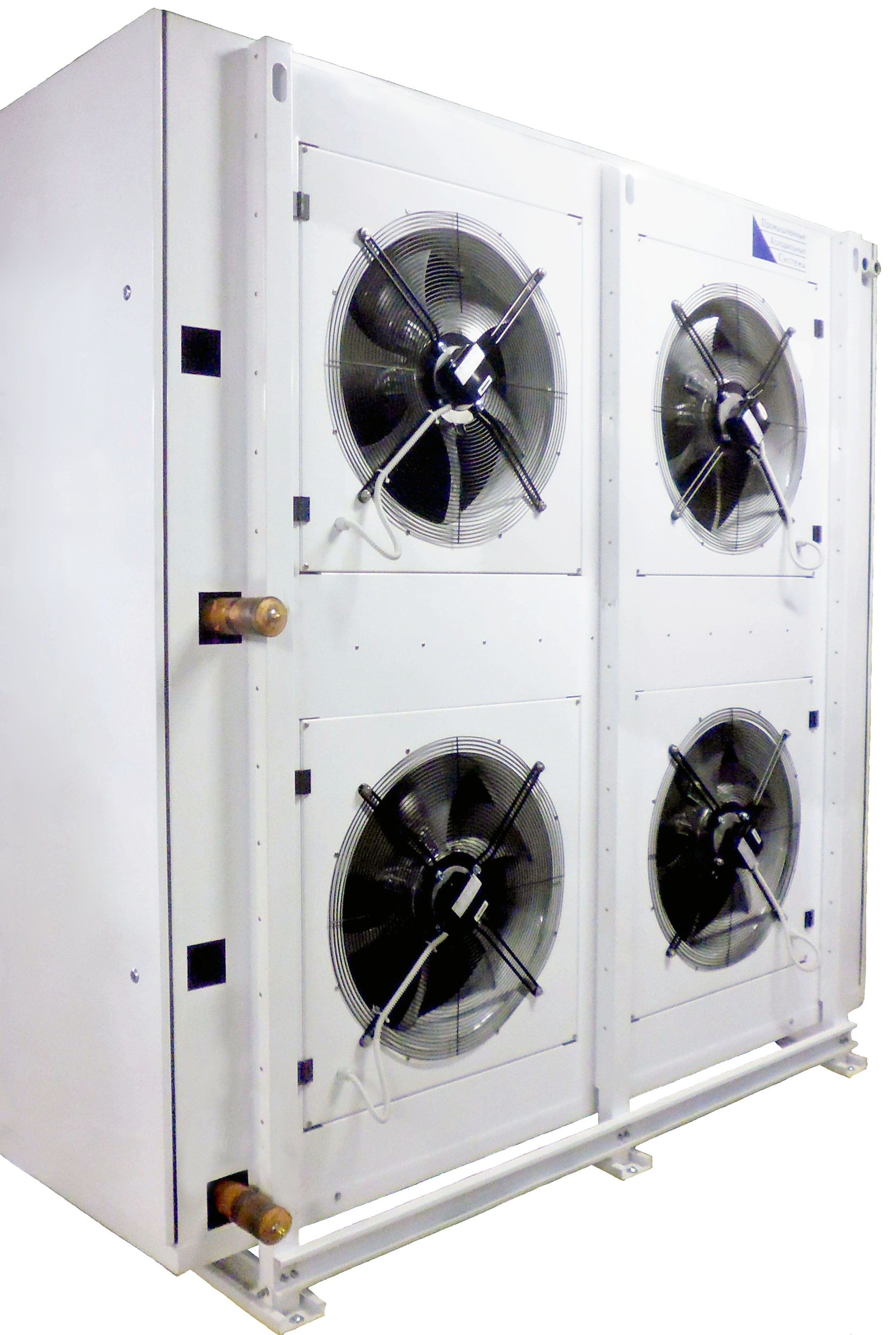

 Вентиляторы AKFD 630-4-4N.6LA A5 на шок-фростере BFI 48B - 10L HIGH



Компания «Промышленные Холодильные Системы» постоянно поддерживает на складе полный модельный ряд вентиляторов AKF всех возможных вариантов комплектаций и исполнений.







Ваши вопросы технического и коммерческого характера по вентиляторам Rosenberg просим направлять

Кислову Алексею — ak@phs-holod.ru
