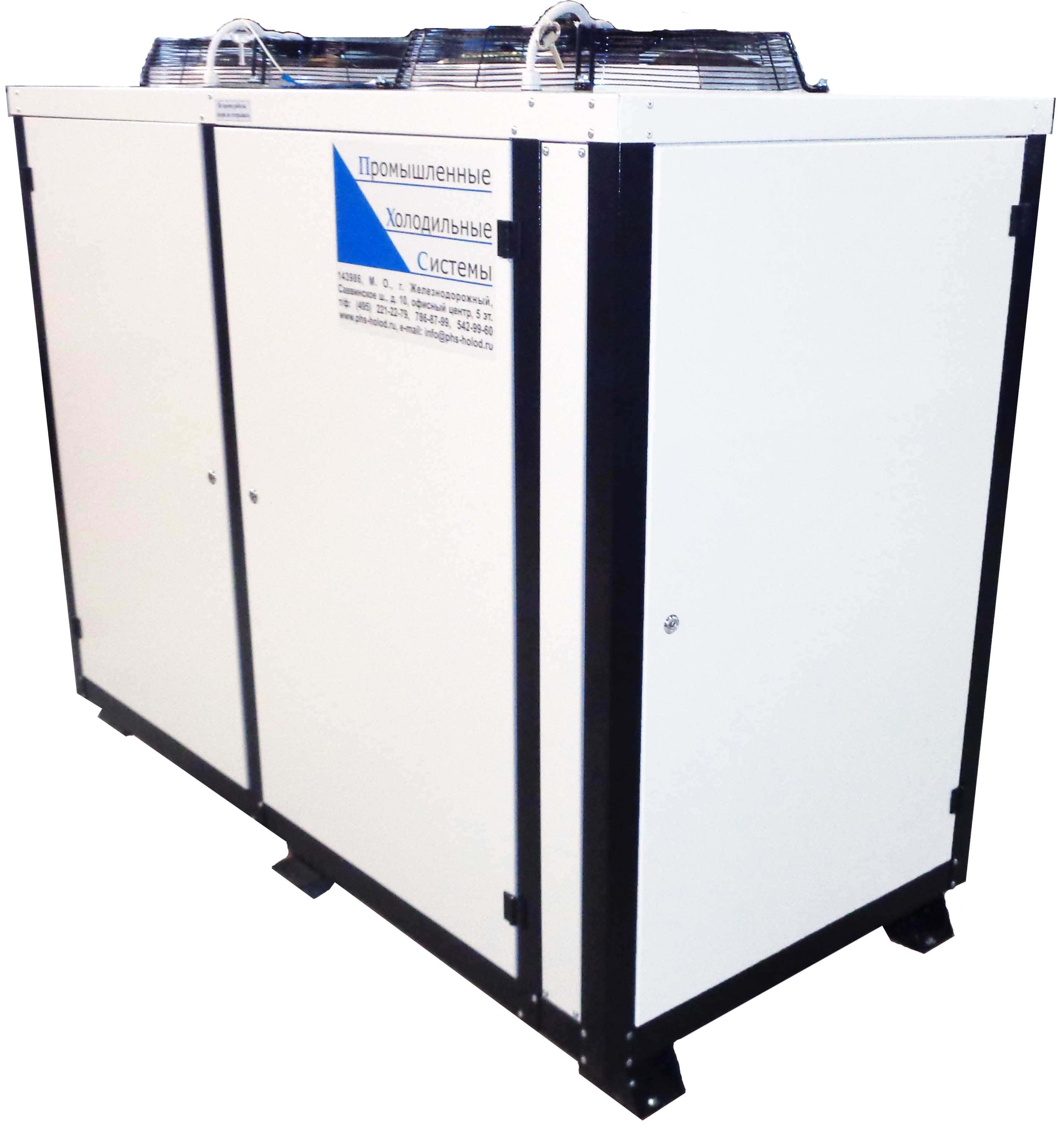

Технические характеристики агрегатов АСКАгрегаты компрессорно-конденсаторные однокомпрессорные серии АСК…П с полугерметичным поршневым компрессором ВОСК и направлением потока воздуха от вентиляторов вверх.
Стандартная комплектация:
1 Поршневой полугерметичных компрессор с регулированием производительности(с вентилями, нагревателями картера и реле контроля смазки).
2 Частотный преобразователь или клапаны регулировки цилиндров.
3 Сдвоенное защитное реле давления на компрессор.
4 Виброгасящие вставки на всасывании и нагнетании компрессора.
5. Отделитель масла.
6. Отделитель жидкости.
7 Конденсатор воздушного охлаждения с четырех- или шестиполюсными вентиляторами.
8. Регулятор скорости вращения вентиляторов конденсатора.
9. Обратный клапан перед ресивером.
10. Жидкостной ресивер с запорными вентилями, плавкой вставкой или предохранительным клапаном.
11. Фильтры на газовую и жидкостную линию.
12. Смотровой глазок на жидкостную линию.
13. Вентиль шаровый на жидкостную линию.
14. Манометры высокого и низкого давления.
15. Силовой электрический щит.
16. Рама и декоративные панели.
Расшифровка обозначения модели агрегата
1 - Агрегат среднетемпературный кубического исполнения.
2 - Встроенный частотный преобразователь для регулирования производительности компрессора.
3 - Число полюсов вентиляторов конденсатора.
4 - Номинальная холодопроизводительность при Т0 = -10 °С, Tо.с. = +27 °С.
5 - Тип и количество компрессоров ((П - поршневой полугерметичный компрессор).
| Модель агрегата |
Модель компрессора |
Холодопр-ть при То.с.=27°С Т0= -10°С |
Компрессор |
Конденсатор |
Максим-ая потребляемая мощность агрегата, (кВт) |
Уровень шума агрегата на расстоянии 10м, (дБ) |
Объем ресивера, (л) |
Габаритные размеры, (мм) А х B х H |
Масса брутто, (кг) |
| Макс. потребляемая мощность, (кВт) |
Макс. раб. ток при 380В |
Кол-во вентиляторов |
Max. рабочий ток вентиляторов, (A) |
| Хладагент |
| R-404A |
| АСКЧ4-12П |
HGX22/190-4S |
12,50 |
5,7 |
9,3 |
1х500 |
3,5 |
6,44 |
53 |
8 |
1956х954х1254 |
301 |
| АСКЧ4-15П |
HGX34/255-4S |
15,40 |
7,2 |
12,2 |
1х500 |
3,5 |
7,94 |
54 |
12 |
844х844х1859 |
325 |
| АСК4-21П |
HGX4/465-4S |
20,65 |
13,0 |
27,0 |
2х500 |
7 |
14,48 |
55 |
25 |
1956х954х1254 |
515 |
| АСК4-24П |
HGX4/555-4S |
24,10 |
15,2 |
34,0 |
2х500 |
7 |
16,68 |
55 |
25 |
1956х954х1254 |
538 |
| АСКЧ6-29П |
HGX4/465-4S |
28,90 |
13,0 |
29,6 |
2х630 |
2,6 |
14,38 |
55 |
25 |
2004х1035х1714 |
534 |
| АСК6-31П |
HGX4/650-4S |
30,60 |
18,4 |
34,0 |
2х630 |
2,6 |
21 |
55 |
25 |
2004х1035х1714 |
582 |
| АСКЧ4-35П |
HGX4/555-4S |
35,10 |
15,2 |
34,0 |
2х630 |
9,4 |
19,8 |
65 |
25 |
2004х1035х1714 |
623 |
| АСК4-38П |
HGX44/770-4S |
38,00 |
21,4 |
35,0 |
2х630 |
9,4 |
26 |
64 |
25 |
2004х1035х1714 |
604 |
| АСКЧ4-39П |
HGX4/650-4S |
39,10 |
18,4 |
34,0 |
2х630 |
9,4 |
23 |
65 |
25 |
2004х1035х1714 |
625 |
| АСК4-42П |
HGX5/945-4S |
41,95 |
22,8 |
49,0 |
2х630 |
9,4 |
27,4 |
66 |
25 |
2004х1035х1714 |
647 |
| АСК4-46П |
HGX6/1080-4S |
46,60 |
31,0 |
57,0 |
2х630 |
9,4 |
35,6 |
66 |
30 |
2150х984х1974 |
705 |
| АСКЧ4-47П |
HGX44/770-4S |
46,70 |
21,4 |
35,0 |
2х630 |
9,4 |
26 |
64 |
30 |
2150х984х1974 |
674 |
| АСКЧ6-57П |
HGX5/945-4S |
57,25 |
22,8 |
49,0 |
2х910 |
7,9 |
27 |
66 |
30 |
2836х984х1974 |
791 |
| АСК6-58П |
HGX6/1240-4S |
58,15 |
36,0 |
71,0 |
2х910 |
7,9 |
40,2 |
66 |
30 |
2836х984х1974 |
790 |
| АСК6-64П |
HGX6/1410-4S |
63,75 |
42,6 |
71,0 |
2х910 |
7,9 |
46,8 |
66 |
30 |
2836х984х1974 |
788 |
| АСК6-71П |
HGX7/1620-4S |
71,10 |
46,3 |
83,0 |
2х910 |
7,9 |
50,5 |
66 |
40 |
2836х984х1974 |
871 |
| АСКЧ6-79П |
HGX6/1240-4S |
79,70 |
36,0 |
71,0 |
2х910 |
7,9 |
40,2 |
66 |
40 |
3392х1470х2274 |
907 |
| АСК6-80П |
HGX7/1860-4S |
80,40 |
53,3 |
98,0 |
2х910 |
7,9 |
57,5 |
66 |
40 |
3392х1470х2274 |
949 |
| АСК6-92П |
HGX7/2110-4S |
91,90 |
60,5 |
115,0 |
2х910 |
7,9 |
64,7 |
66 |
40 |
3392х1470х2274 |
907 |
| АСК6-108П |
HGX8/2470-4S |
108,45 |
72,5 |
155,0 |
2х910 |
12,6 |
79,1 |
68 |
50 |
3392х1470х2282 |
1104 |
| АСК6-137П |
HGX88e/2735-4S |
137,00 |
77,5 |
141,0 |
4х800 |
12,8 |
85,22 |
67 |
70 |
3392х2350х2284 |
2200 |
| АСК6-157П |
HGX88e/3225-4S |
157,00 |
91,0 |
160,0 |
4х800 |
12,8 |
98,72 |
67 |
75 |
3392х2350х2284 |
2300 |
|
