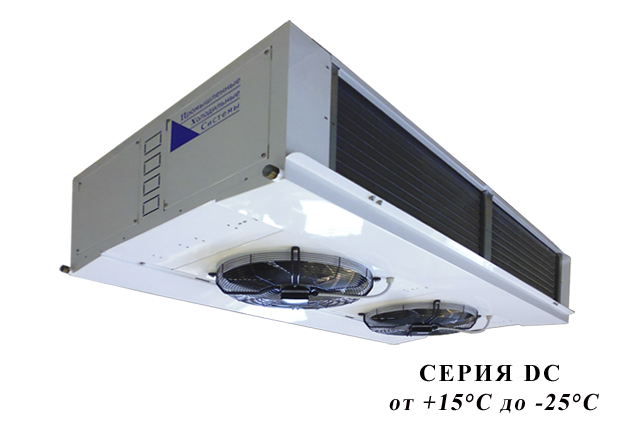

Воздухоохладители потолочные двухпоточные серии DC

Для подбора оборудования по исходным данным можно воспользоваться селективной программой.

СКАЧАТЬ SelectPHS

1. Описание модельного ряда и область применения.

     Двухпоточные воздухоохладители серии DС охватывают диапазон производительности от 10 до 44 кВт в номинальном режиме SC2 (Ткип=-8°С, dT=8 K, отн. влажность воздуха 85%) и используются, как правило, для камер хранения продукции с температурой от +10 до −18°С. По сравнению с другими типами воздухоохладителей, воздухоохладители DC имеют особенности:



  • при движении через воздухоохладитель воздух проходит сначала через вентилятор, а затем через теплообменную секцию, что создает равномерный рассеянный воздушный поток на выходе из воздухоохладителя. Это бывает важно при хранении открытой плодоовощной и мясной продукции, (где прямой поток холодного воздуха напрямую от вентилятора приводит к быстрому заветриванию продукта), а также в промышленном кондиционировании при монтаже воздухоохладителей в помещениях, где работают люди.
  • двухпоточные воздухоохладители в большинстве случаев более компактны, чем потолочные кубические при равной производительности.
  • в некоторых случаях для камер быстрого охлаждения с температурой воздуха около 0°С необходим поток воздуха сверху вниз на охлаждаемый продукт. Для таких случаев возможно изготовление двухпоточных воздухоохладителей DC с обратным потоком воздуха — теплообменник — вентилятор — на продукт сверху вниз.



2. Обозначение моделей.



  DC I 24- 7 L
Название серии воздухоохладителей __↑
"I" - промышленный койл с трубкой 5/8", 50x50 мм _____ __| | | |
Номинальная производительность,
кВт (режим Ткип=-8 ͦ С, dT=8K, отн. влажность воздуха 85%)
_____ _____ __| | |
Шаг ребра: "6"-6 мм, "7" - 7 мм, "10" - 10 мм _____ _____ _____ __| |
"L" - электрическая оттайка _____ _____ _____ _____ _|



3. Хладагенты.

     Воздухоохладители DС рассчитаны для работы с хладагентами HCFC, HFC: R-404A, R-507, R-407C, R-134a, R-407F, R-410A, R-22 и соответствующими синтетическими и минеральными маслами.

     Максимальное рабочее давление холодильного контура — 30 Бар.



Рабочий температурный диапазон.

     Воздухоохладители DC сконструированы для камер хранения с температурными режимами (в зависимости от используемого хладагента):

• на R-404A — от −18 до 0°С,

• на R-134a — от −5 до +12°С,

• на R-410A — от −5 до +12°С.

 4. Вентиляторы.

     Воздухоохладители DС оборудованы вентиляторами Rosenberg или Hidria с внешним ротором, обладающими высоким эксплуатационным ресурсом и эффективностью.

     На одну и ту же базовую модель могут быть установлены вентиляторы с различным числом полюсов встроенного электродвигателя

     — четырехполюсные — высокая объемная производительность и скорость воздуха.

     — шестиполюсные — средняя объемная производительность по воздуху.

     — восьмиполюсные — низкая скорость потока и объемная производительность.

     Кроме выбора полюсности, регулирование скорости вращения вентиляторов может производиться изменением величины питающего напряжения.



Основные технические данные вентиляторов (данные для одного вентилятора).

Диаметр, (мм) Кол-во полюсов Параметры электросети, (В-фаз-Гц) Скорость вращения, (об/мин) Потребляемая мощность, (кВт) Рабочий ток, (А)
300 2 230-1-50 2650 0,181 0,79
500 4 400-3-50 1360 0,85 1,70


5. Таблица технических характеристик воздухоохладителей серии DС.

Модель Холодопроизво- дительность R404A (Вт) Произв. вентиляторов (м3/час) Скорость вращения вентиляторов, об/мин. Кол-во вент-ов (шт) Уровень шума на 36м (dB) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт)
DC14-4L-4D 10 740 6 400 1 370 4x300 60 34,6/7 8 000
DC14-4L-2D 12 960 8 800 2 650 4x300 62 34,6/7 8 000
DC19-6L-8D 11 880 7 040 660 2x500 49 59,8/15,8 9 000
DC19-6L-6D 15 040 10 500 910 2x500 55 59,8/15,8 9 000
DC19-6L-4D 18 600 15 700 1 394 2x500 64 59,8/15,8 9 000
DC24-7L-8D 14 880 7 100 660 2x500 49 93,6/28,4 12 000
DC24-7L-6D 19 180 10 550 910 2X500 55 93,6/28,4 12 000
DC24-7L-4D 24 200 15 750 1 394 2X500 64 93,6/28,4 12 000
DC44-6L-6D 34 200 22 100 910 4x500 58 149/38,6 32 000
DC44-6L-4D 43 800 34 000 1 394 4x500 67 149/38,6 32 000

Производительность воздухоохладителя указана на стандартном режиме SC2: Ткип.=-8°С, Ткам.= 0°С, относительная влажность воздуха — 85%.



6. Подбор воздухоохладителей по производительности.

     При проведении расчетов производительность воздухоохладителя должна быть равна или немного больше холодопроизводительности компрессорно-конденсаторного агрегата на расчетном режиме.

     Для подбора воздухоохладителя под заданные условия можно воспользоваться нижеприведенным графиком, таблицей или селективной программой.

                                          График зависимости                                                                            Зависимость относительной

                                          производительности                                                                     влажности воздуха в камере от dT на

                                  воздухоохладителя от Ткип. и dT.                                                                      воздухоохладителе.

Относительная влажность, % dT на испарителе, К
70-75 9-10
75-80 8-9
80-85 6,7-8
85-90 5,5-6,7
90-95 4,5-5,5







































Найдя производительность на заданном режиме по вышеприведенному графику, умножаем на «корректирующий фактор», получаем кВт на нужном хладагенте.

Корректирующий фактор производительности на различных хладагентах (относительно R404A/R507)

Хладагент Режим работы
SC1, Ткип=0°С, Ткам=+10°С, Тжидк=+40°С. SC2, Ткип=-8°С, Ткам=0°С, Тжидк=+30°С. SC3, Ткип=-25°С, Ткам=-18°С, Тжидк=+20°С. SC4, Ткип=-31°С, Ткам=-25°С, Тжидк=+20°С.
R-404A 1 1 1 1
R-134a 0,78 0,84 0,76 0,72
R-410A 0,88 0,92 0,90 0,90



7. Конструктивные особенности.

     В стандартном исполнении теплообменная решетка воздухоохладителей изготовлена из медных труб с внутренним оребрением и с алюминиевыми ламелями.

  • Диаметр медных трубок: для DC14-4L — 5/16″,

                                               для DC19, −24, −44 — 1/2″ (толщина 0,3 мм),

  • Конфигурация трубного пучка —шахматная.
  • Шаг ламелей: для DC14 — 4 мм,

                               для DC19 — 6 мм,

                               для DC24 — 7 мм,

                               для DC44 — 6 мм.

  • Форма ламелей — волнистые ламели (для более интенсивного теплообмена),
  • Корпус воздухоохладителей в стандартном исполнении изготовлен из оцинкованных стальных листов толщиной 1,2 мм и окрашен методом порошкового напыления. Это позволяет иметь максимальную коррозионную стойкость изделия.



Специальные исполнения.

  • Для агрессивных сред.

     По специальному заказу теплообменная решетка воздухоохладителей DС может иметь специальное покрытие «LCE Coating» против агрессивных сред, защищающее от коррозии, плесени, бактерий. Такое покрытие имеет высокую стойкость при эксплуатации в солевой атмосфере, пищевой промышленности, птицеводстве.

     Корпус воздухоохладителя может быть изготовлен из нержавеющей стали, например, для случаев эксплуатации в агрессивной среде.

  • Взрывобезопасное исполнение «Explosion proof».

     Воздухоохладители DС могут быть изготовлены во взрывобезопасном исполнении. В этом случае воздухоохладитель комплектуется специальными вентиляторными узлами «Ex-fans» фирмы Rosenberg и клеммная коробка в комплект воздухоохладителя не входит.

     Оттайка снеговой шубы воздухоохладителя в этом случае производится горячим паром.



Типы оттайки снеговой шубы.

     В стандартном исполнении воздухоохладители DС имеют встроенные электротэны для оттайки теплообменной решетки и поддона. Для DC14 нагревательные элементы имеют диаметр 6,25 мм, для DC19-44 – 8,5 мм.

     Воздухоохладители могут поставляться также без встроенных электротэнов для использования в высокотемпературных камерах (при Ткам выше +5 ͦ С), либо для случаев оттайки горячими парами хладагента. При оттайке горячим паром возможна комплектация без тэнов теплообменной решетки, только со встроенными электротэнами поддона.
