Оптическое реле уровня жидкого хладагента OLC-D1-B

Назначение оптического реле уровня жидкого хладагента OLC-D1-B:

разработано для контроля уровня жидкого хладагента или масла в холодильных системах;

может быть использовано как для целей управления процессом подачи жидкости в сосуд, в котором необходимо поддерживать заданный уровень,

применяется для защиты элементов холодильного контура от аварийного снижения уровня жидкого хладагента или масла (для таких случаев необходимо предусмотреть электрозащелку в щите управления, т.к. сигнальный контакт реле размыкается и замыкается автоматически).

При разработке электросхемы с использованием OLC-D1-B необходимо учитывать,что реле имеет задержи срабатывания:

✓ Замыкание сигнального контакта после подачи питающего напряжения на электронный блок 3с±1с
✓ Размыкание сигнального контакта при снижении уровня ниже уставки 5с±2с
✓ Замыкание сигнального контакта при возврате уровня в норму 5с±2с

Технические характеристики

Ввинчиваемый блок (стеклянная призма)

  • Max. рабочая температура: +100°C (+110°C - max. 2ч)
  • Max. рабочее давление: 46 бар
  • Вес: ±110г

Оптико-электронный блок

  • Напряжение питания: AC 230V -15...+10% 3VA
  • Температура окружающей среды: -30...+70°C
  • Выходное реле: Max. AC 240V 2.5A C300 / Min. AC/DC>24V>20mA
  • Механический ресурс: около 1 млн. циклов
  • Тип подключения: Кабель 5×AWG-18(0,75мм²), L=2м,
                                   цветовая маркировка
  • Класс защиты: IP54 в смонтированном виде
  • Вес: ±220г

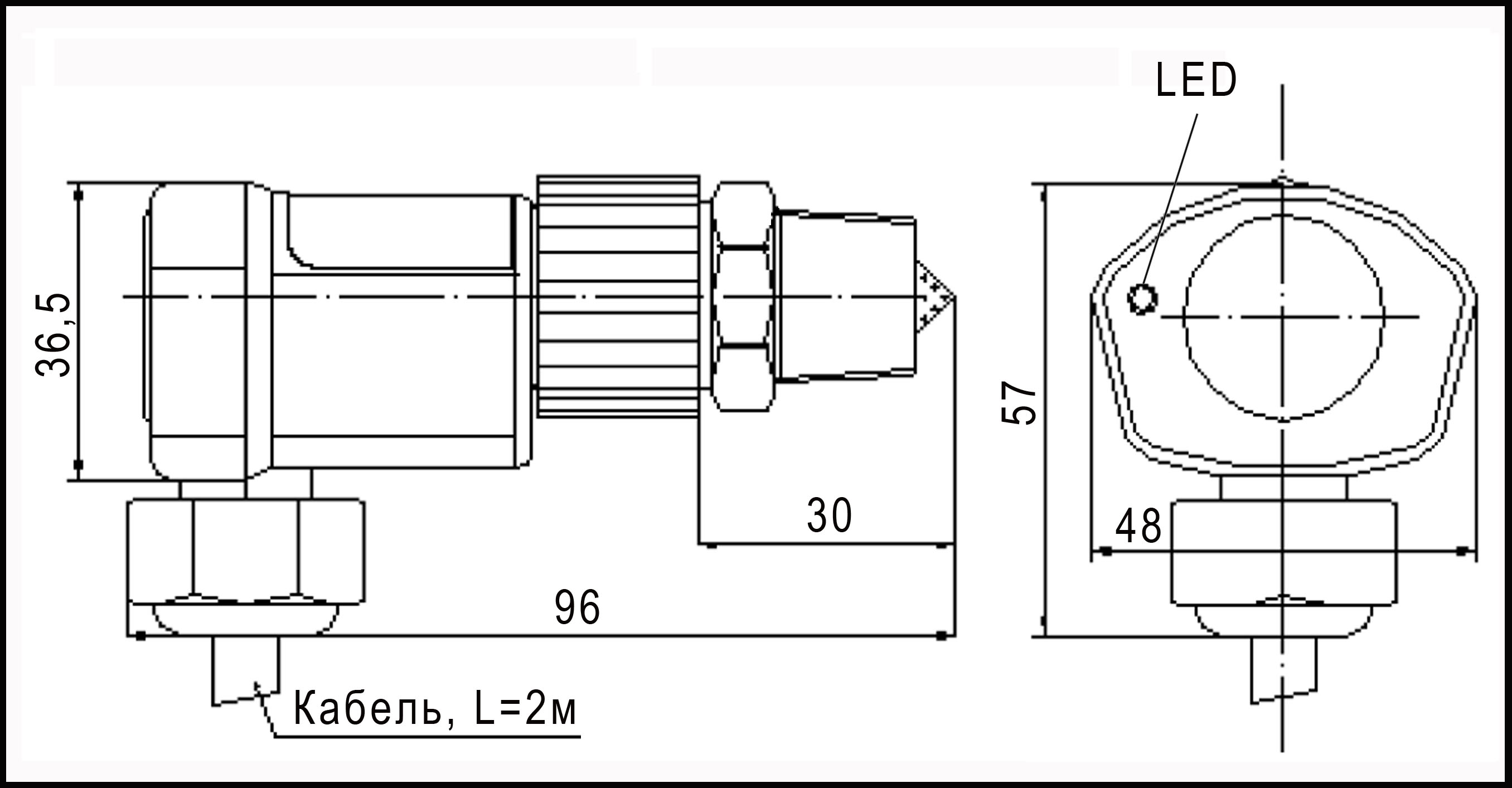

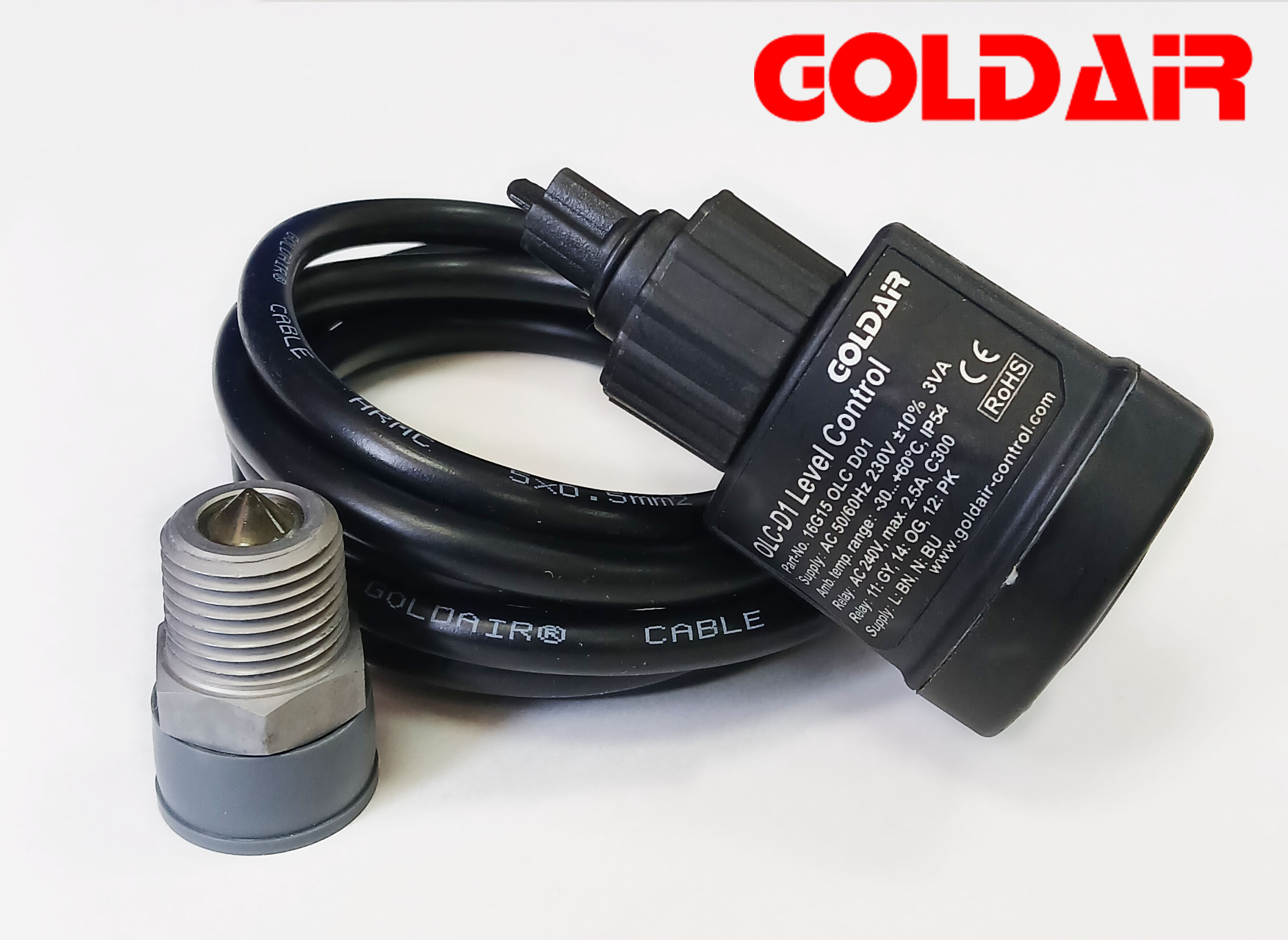

Реле состоит из оптико-электронного блока и ввинчиваемого блока (стеклянной призмы).
