Оптическое реле уровня масла OLC-K1

Оптическое реле уровня масла OLC-K1 разработано для защиты холодильного компрессора от эксплуатации с пониженным уровнем масла.

При снижении уровня масла в картере ниже допустимого, датчик размыкает аварийный контакт с задержкой 5 секунд и остается в аварийном состоянии до тех пока, пока питание датчика не будет отключено.
Контроль уровня масла начинает осуществляться через 90 с после запуска компрессора.

 При разработке электросхемы с использованием OLC-K1 необходимо учитывать, что реле имеет задержи срабатывания:

Технические характеристики

Ввинчиваемый блок (стеклянная призма)

• Max. рабочая температура: +120°C
• Max. рабочее давление: 50 бар
• Материал корпуса: никелированная сталь

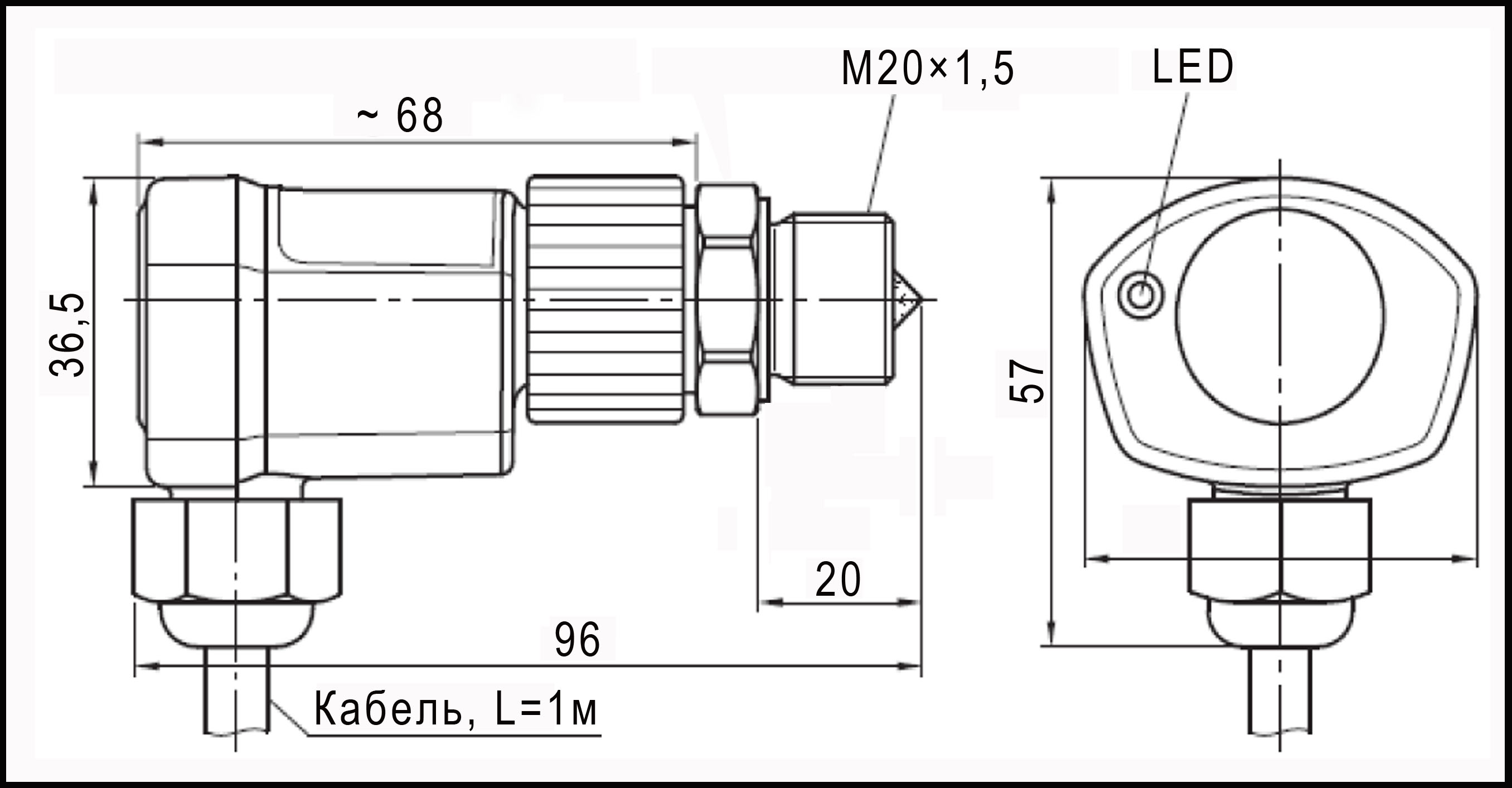

• Присоединительный штуцер: резьба М20х1,5мм
• Вес: ±150г

Оптико-электронный блок

• Напряжение питания: AC50/60Hz 115-230V±10% 3VA
• Напряжение питания (D1): AC50/60Hz 115-230V±10%
• Температура окружающей среды: -30...+60°C
• Выходное реле: Max. AC 240V 2.5A C300 / Min. AC/DC>24V>20mA
• Механический срок службы: около 1 млн. циклов переключения
• Тип подключения: Кабель 6×AWG-18(0,75мм²), L=1м,
                                 цветовая маркировка
• Класс защиты: IP54 в смонтированном виде
• Материал корпуса: PA, армированный стекловолокном
• Вес: ±220г

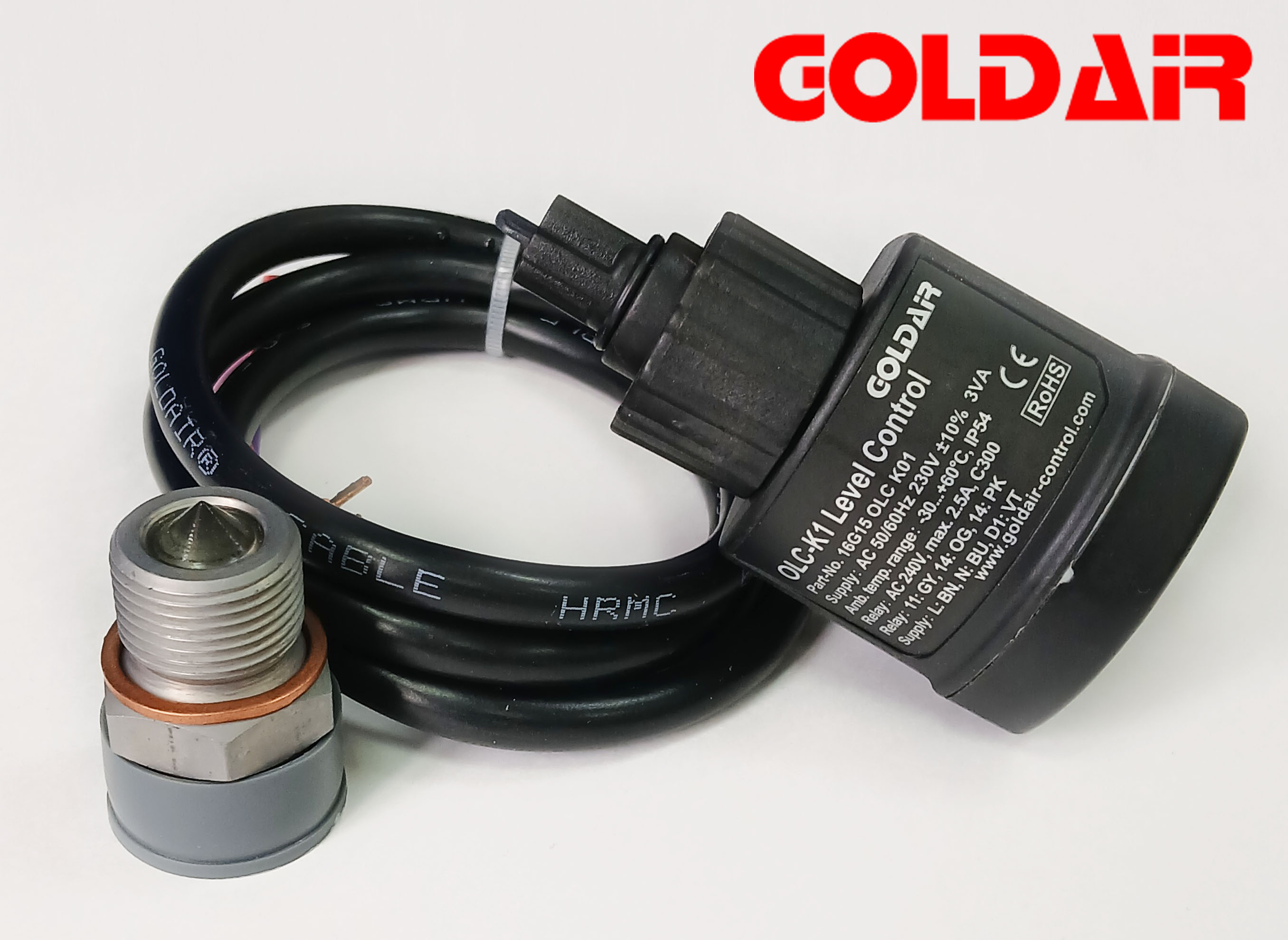

Реле состоит из оптико-электронного блока и ввинчиваемого блока (стеклянной призмы).
Измерительный блок можно заменить, не нарушая герметичности системы.

Оптическое реле уровня масла OLC-K1 используется для полугерметичных поршневых компрессоров Bitzer и Bock.
