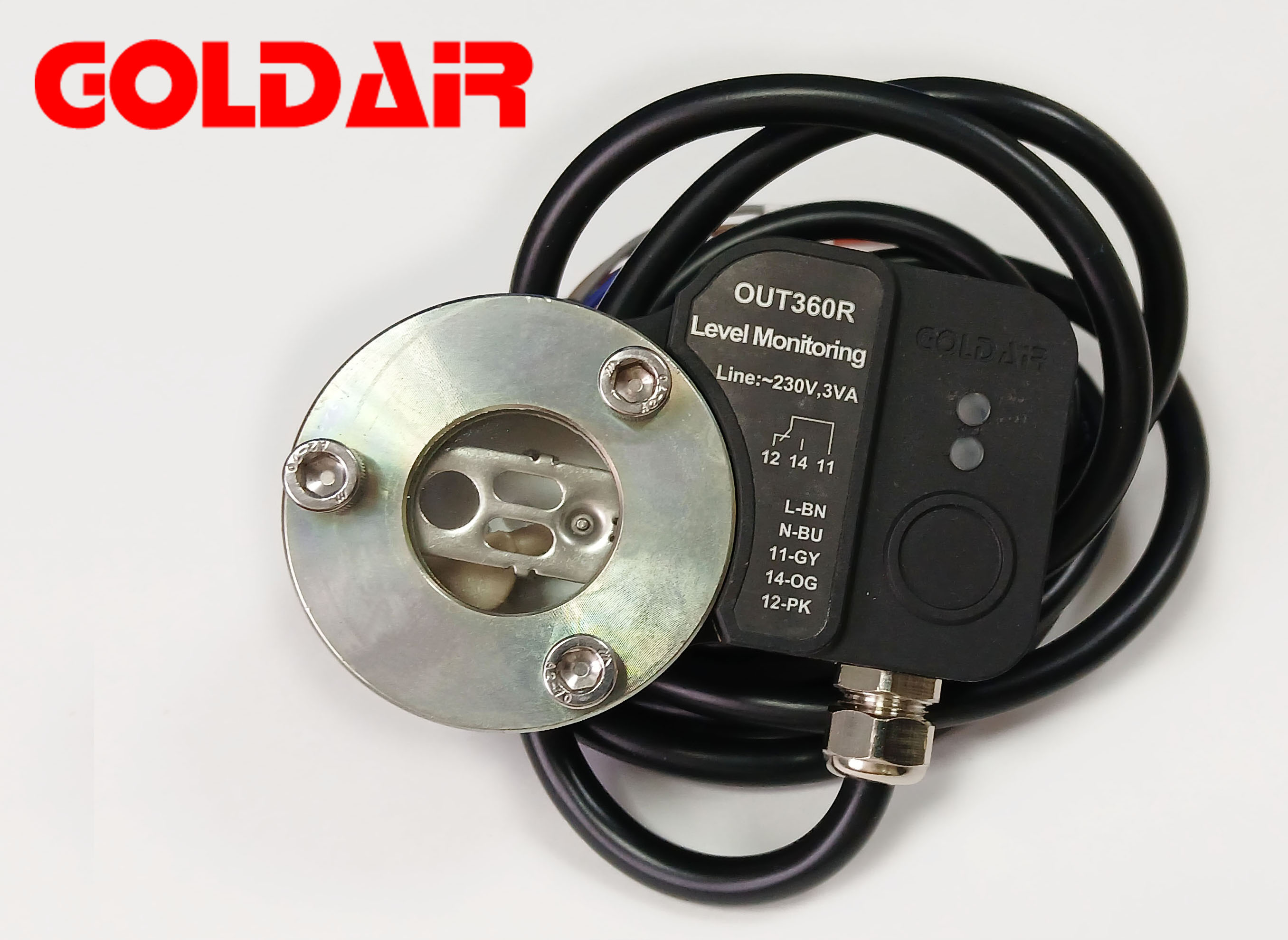

Элекронное поплавковое реле уровня масла OUT360R-K1

Электронное поплавковое реле уровня масла OUT360R-K1 осуществляет контроль уровня масла, например, в картере компрессора.

В конструкции рабочего механизма OUT360R-K1 использован датчик Холла и поплавковый механизм, что позволяет снизить влияние вспенивания масла на работу прибора.

Если уровень масла в картере компрессора падает ниже 1/3 смотрового стекла на период времени более чем 120 с, то аварийный контакт размыкается, загорается лампа тревоги.
Задержка аварийного сигнала OUT360R-K1: 120с±10с.

Если уровень масла вернется в норму и превысит 1/3 смотрового стекла, то аварийный контакт замкнется автоматически. Аварийный контакт может быть использован для остановки компрессора.

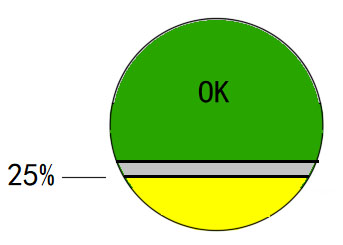

Контрольные зоны смотрового стекла

Индикация Состояние Авария
Уровень масла выше 30% — реле ВКЛ.
             Уровень масла ниже 25% — реле ВКЛ. Индикация, задержка 90/120с
            Уровень масла ниже 20% — реле ВЫКЛ. Сигнал аварии

Технические характеристики

  • Напряжение питания: AC50/60Hz 115-230V+15%...-20% 3VA
  • Температура окружающей среды: -30...+70°C
  • Температура рабочей среды: -20...+120°C
  • Уровень включения тревоги: 25%±5%
  • Рабочее давление: 60 бар
  • Давление испытания 69 бар
  • Класс защиты: IP65 (EN 60529)
  • Тип подключения: Кабель 5×AWG-20, L=2м, цветовая маркировка
  • Монтажное положение: горизонтально ±1°
  • Вес: ±600г

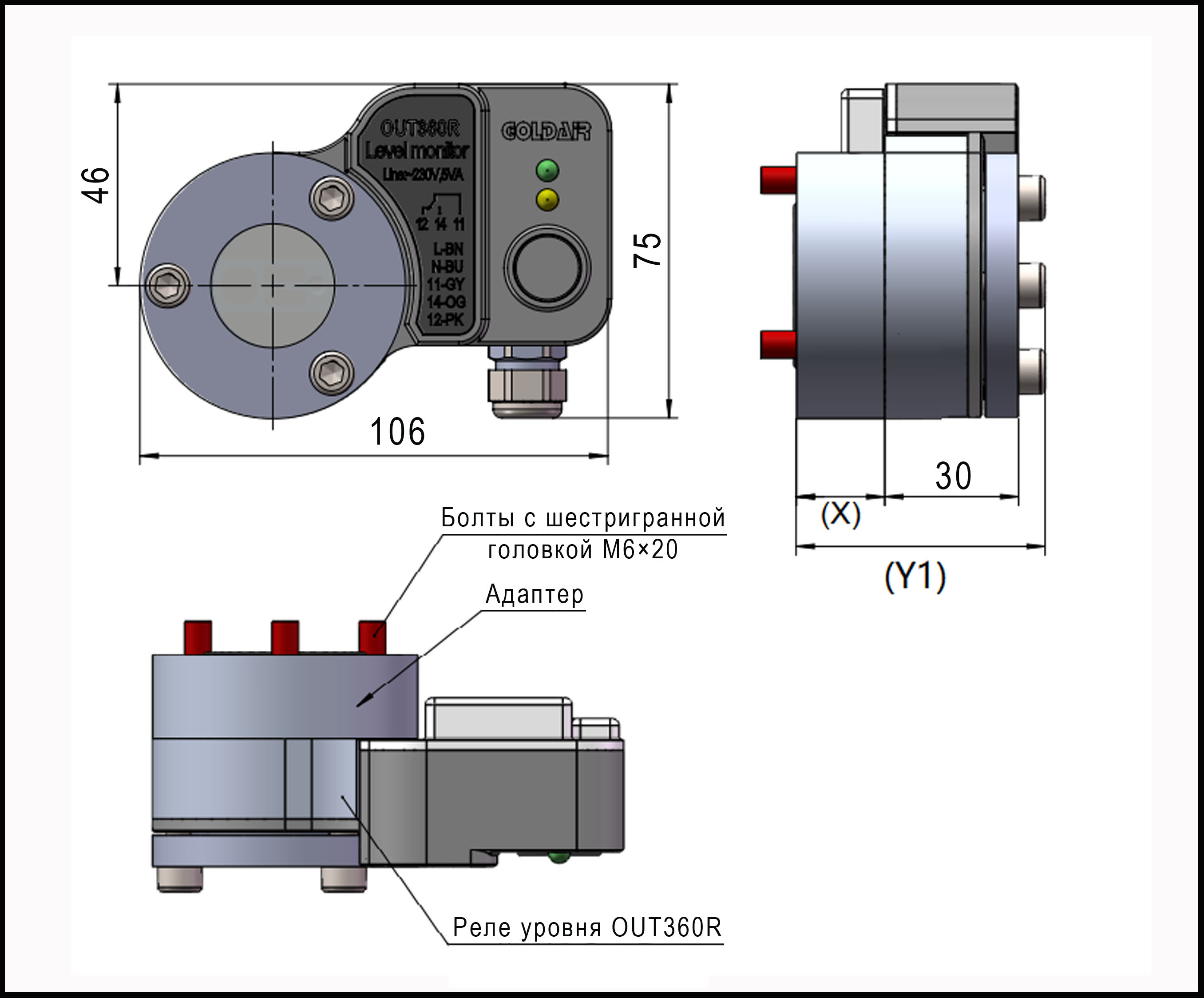

Выбор адаптера

Тип Описание Длина (Х), мм Высота (Y1), мм
GOA34F Фланцевый адаптер 3/4 отверстия 45 81
GOA114-38 Адаптер Rotalock 1-1/4"-12UNF-2B 38 74
GOA118-35 Резьбовой адаптер 1-1/8"-18UNEF-2A 26 62
GOA118CSH Резьбовой адаптер 1-1/8"-18UNEF-2A (удлиненный) 96 132
GOA34-46 Резьбовой адаптер 3/4"-14NPTF 30 66
GOA134-42 Адаптер Rotalock 1-3/4"-12UNF-2B 42 78
