Колонки уровня для ресиверов

В промышленных холодильных установках циркуляционные ресиверы низкого давления и жидкостные ресиверы высокого давления часто оборудованы колонками уровня для визуального контроля уровня жидкого хладагента в ресивере.

Компания «ПХС« поставляет два типа колонок уровня:

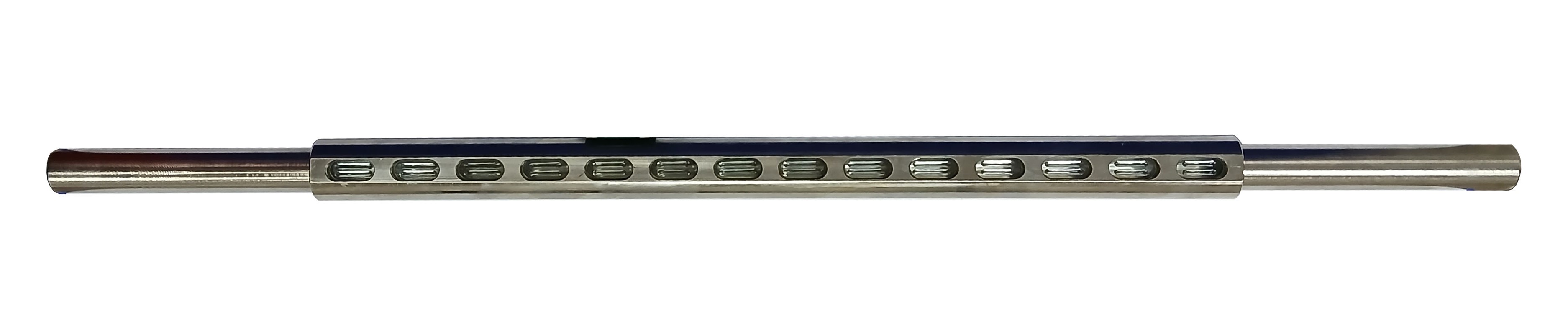

Трубка-уровнемер полностью герметичной конструкции со смотровыми окнами

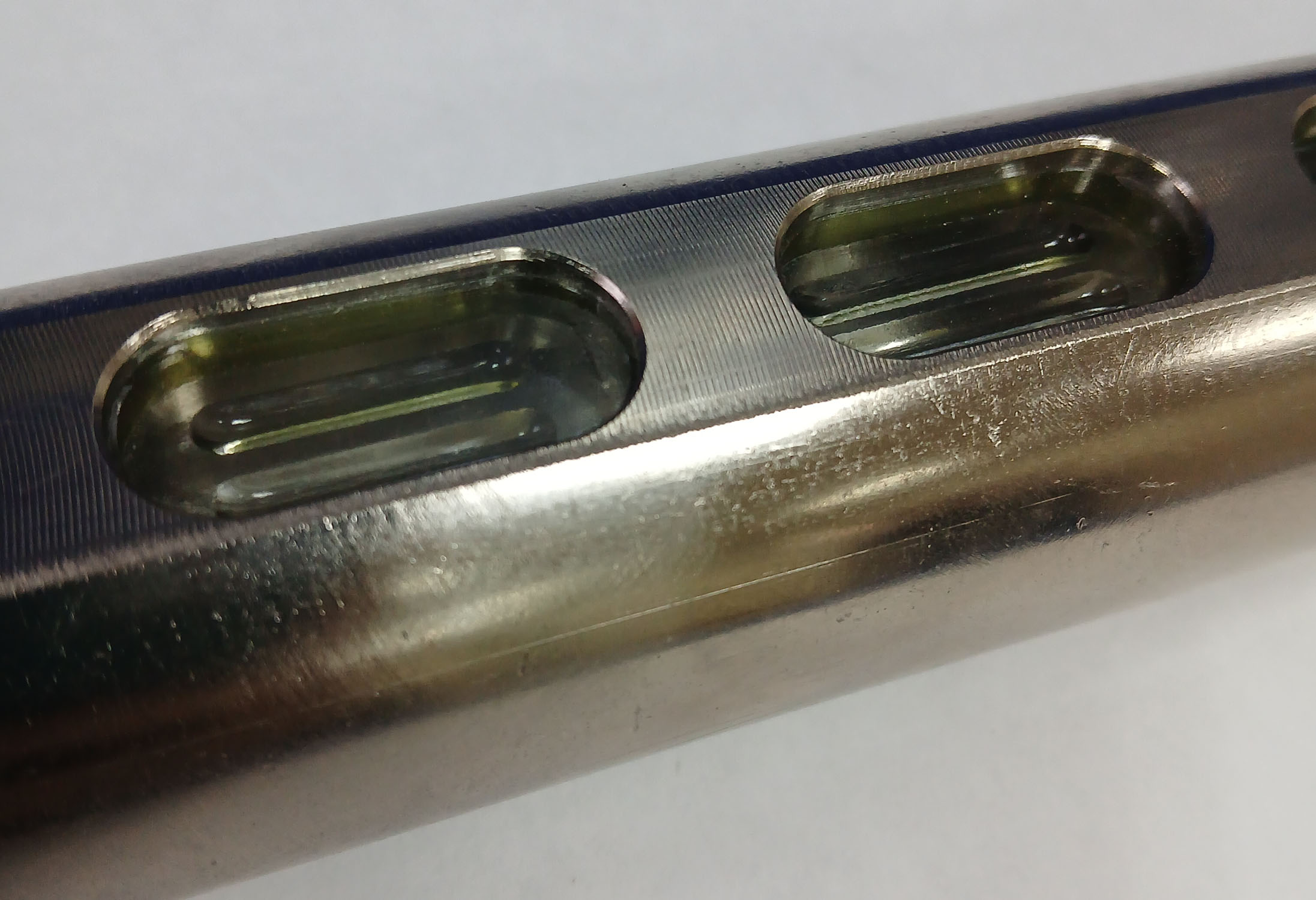

Смотровые окна в виде треугольных призм для улучшенного восприятия уровня жидкости.

Максимальное рабочее давление: 45 бар
Температурный режим: от -40°С до +160°С

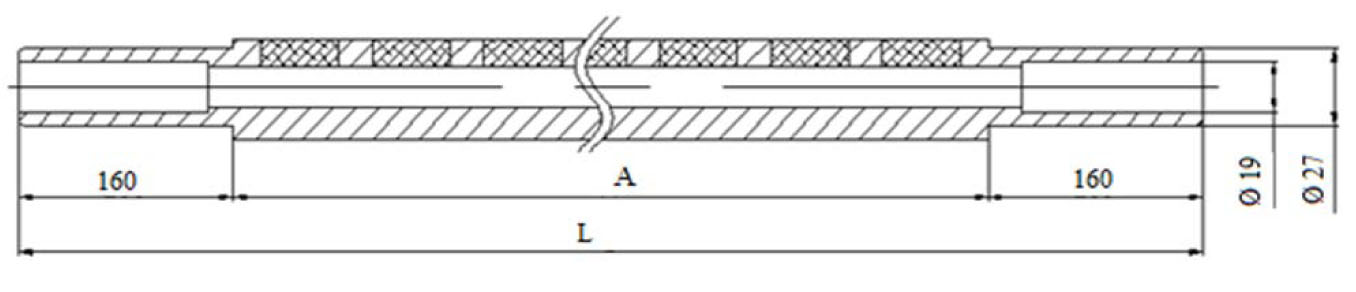

Модель	Размеры, мм				Давление, бар	Масса, кг
Модель	A	L	ØD	Ød	Давление, бар	Масса, кг
JYG-542	542	862	27	19	45	≈ 4,2
JYG-770	770	1090			45	≈ 5,0
JYG-1150	1150	1470			45	≈ 8,5
JYG-1416	1416	1736			45	≈ 10,0

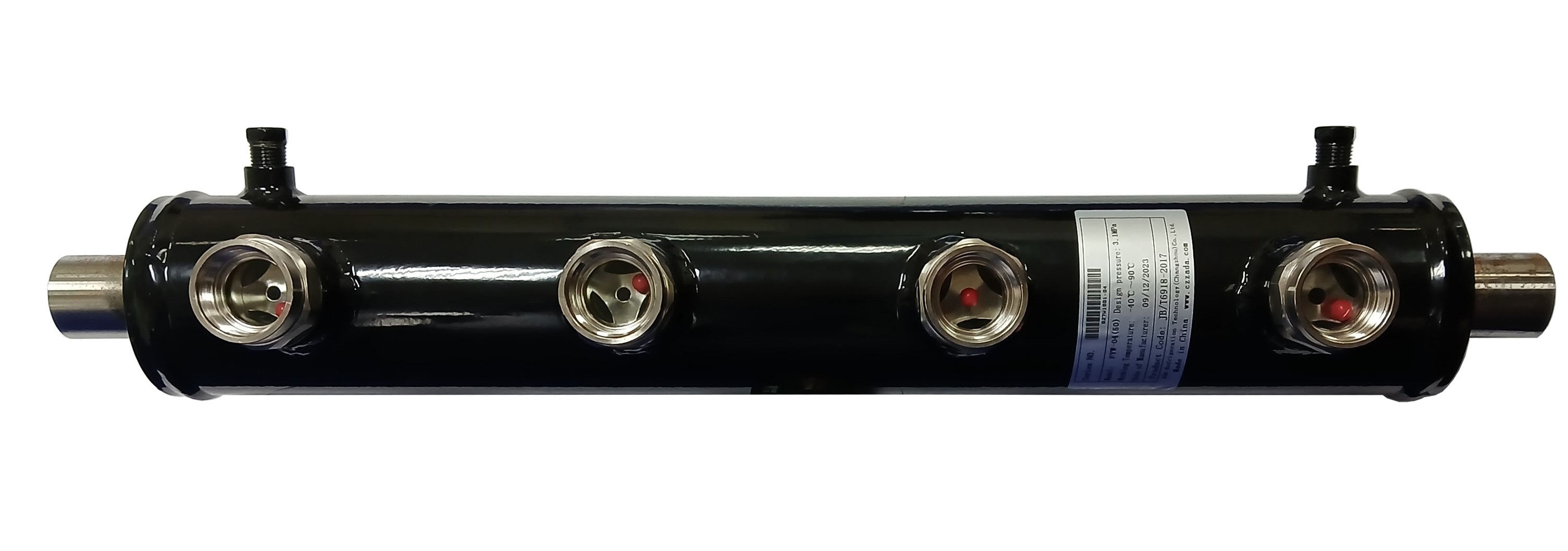

Трубка-уровнемер со смотровыми стеклами (резьбовое соединение стекол)

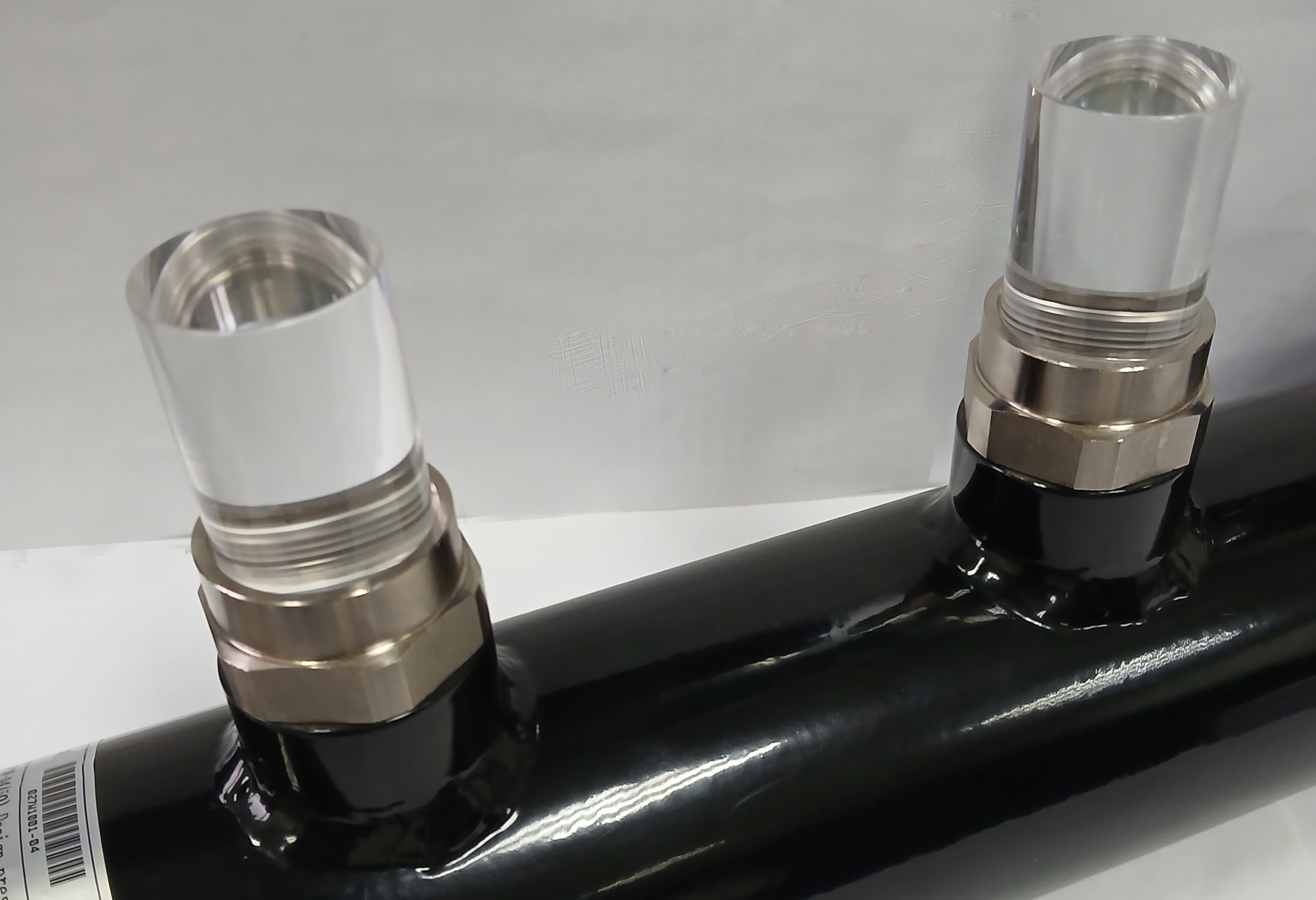

Смотровые стекла Ø22мм с антизамерзающей вставкой.
Расстояние между стеклами — 120 мм.
При необходимости смотровое стекло может быть заменено на электронный датчик уровня жидкости для контроля уровня и/или подачи аварийного сигнала.

Максимальное рабочее давление: 31 бар
Температурный режим: от -40°С до +90°С

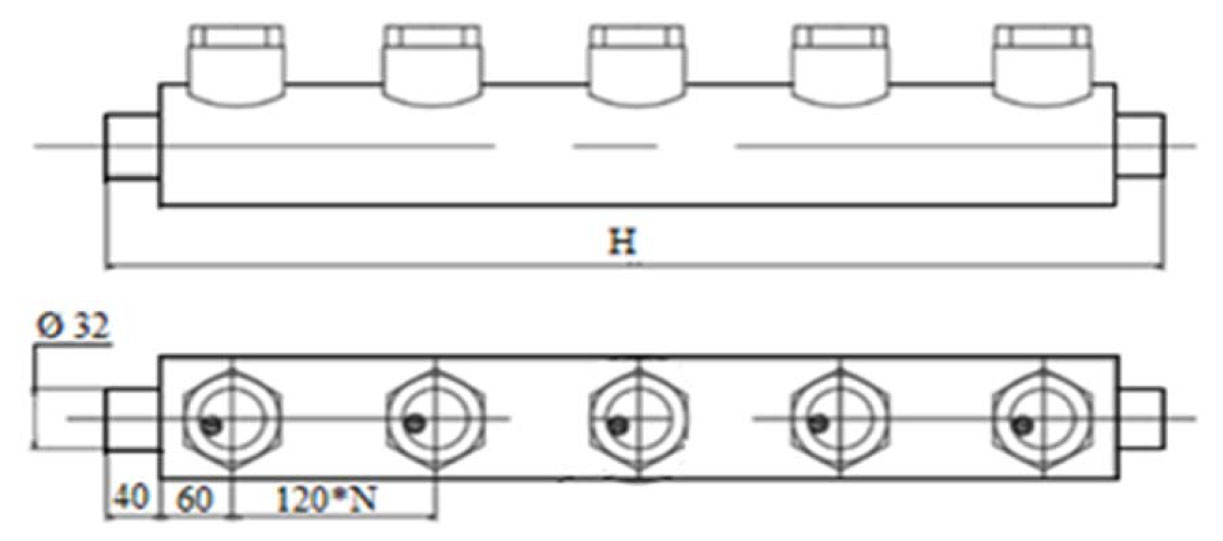

Модель	Размеры, мм					Давление, бар	Масса, кг
Модель	H	N	ØD	SW ключ	Резмер резьбы	Давление, бар	Масса, кг
FYW-04 (F50)	560	3	32	36	1-1/8 - 18UNF	31	≈ 6,0
FYW-06 (F50)	800	5				31	≈ 8,5
FYW-08 (F50)	1040	7				31	≈ 11,1

N=n-1, где n — количество стекол

Внимание! Момент затяжки стекол 100+30Nm, при замене стекла необходимо использовать новую прокладку
