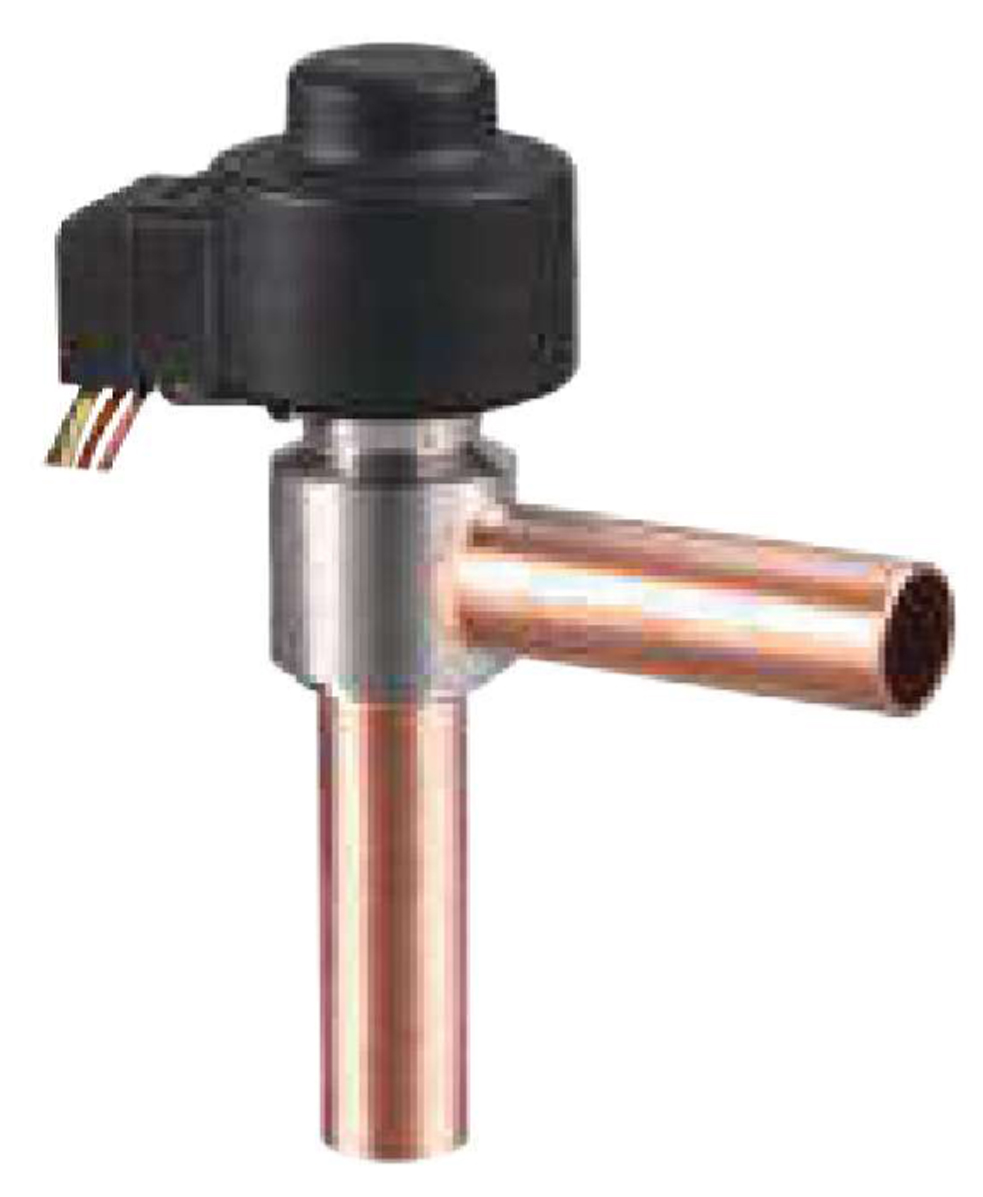

Электрические расширительные вентили HONGSEN серии DPF
|
Серия DPF с однополюсным шаговым двигателем разработана для систем кондиционирования, средне- и высокотемпературных чиллеров и воздухоохладителей.
Охватывает диапазон производительности от 15 до 100 кВт и может работать на всех наиболее распространенных хладагентах HFC и HCFC: R407С, R507, R404A, R134a, R410A, R22.
Рекомендуемый диапазон температур кипения хладагента от -30°С до +70°С.
Конструкция расширительных вентилей DPF исключительно компактна, вентиль обладает малой массой, высокой скоростью реагирования, может работать в холодильном контуре даже с очень малым содержанием масла или даже без масла. ЭРВ имеют сбалансированный порт и поддерживают заданное значение перегрева даже при колебаниях давления конденсации и изменении перепада давления на вентиле.
Серия DPFS имеет сбалансированный порт.
|

 |
Технические данные
- Максимальное рабочее давление: 42 бара
- Рабочая температура: от -30°С до +70°С
- Точность: 500 полных шагов
- Герметичная конструкция
- Двунаправленная конструкция
|
|
| Модель |
Коэф. потока, Kv |
Номинальная производительность, кВт |
Присоед. размеры, мм |
| R22 |
R134a |
R407C |
R404A/R507 |
R410A |
| DPF 3.0 |
0,39 |
21 |
16,2 |
21 |
14,7 |
25,2 |
8 ODM / 1/4″ ODF |
| DPF 3.2 |
0,43 |
28 |
21,4 |
28 |
19,6 |
33,6 |
8 ODM / 1/4″ ODF |
DPF 4.0
|
0,5 |
42 |
32,3 |
42 |
29,4 |
50,4 |
16 ODM |
DPF 4.5
|
0,7 |
52,5 |
40,4 |
52 |
36,8 |
63 |
16 ODM |
| DPF 5.5 |
0,8 |
70 |
53,9 |
70 |
49 |
84 |
16 ODM |
DPF 6.5
|
1,1 |
105 |
80,9 |
100 |
73,5 |
126 |
16 ODM |
| DZF300-4612 |
Катушка 12V-DC, кабель 3 м |
Производительность указана при температуре кипения +5°С, конденсации +38°С; переохлаждение на входе ТРВ 0К, статичесткий перегрев 0К
Контроллеры для DPF / DPFS
| Модель |
Характеристики |
| T0055 |
Контроллер для 2-х ЭРВ, установка на DIN-рейку,
управление по двум NTC датчикам и одному датчику давления,
интерфейс RS485
88×72×59 мм, 0,23 кг |
EX1230
|
Контроллер для 1-ого ЭРВ, установка в панель,
управление по трем датчикам температуры, IP65
интерфейс RS485
78×35×71 мм, 0,37 кг
Комплект: контроллер, 3 NTC датчика, блок питания постоянного тока 12V (100v-240v)) |
Дополнительное оборудование для работы ЭРВ
| Модель |
Характеристики |
HS 5K3470
|
Датчик температуры NTC, 10 кОм при +25°С, диапазон работы: -50...+150°С, 2 м |
HS-P321-30-30
|
Датчик давления 0...30 бар, 0,5-4,5 VDC, 1/4SAE, диапазон работы: -40...+135°С, 2 м |
HS-P321-30-(1-12)
|
Датчик давления 1...12 бар, 0,5-4,5 VDC, 1/4SAE, диапазон работы: -40...+135°С, 2 м |
HS-P321-30-10
|
Датчик давления 0...10 бар, 0,5-4,5 VDC, 1/4SAE, диапазон работы: -40...+135°С, 2 м |
