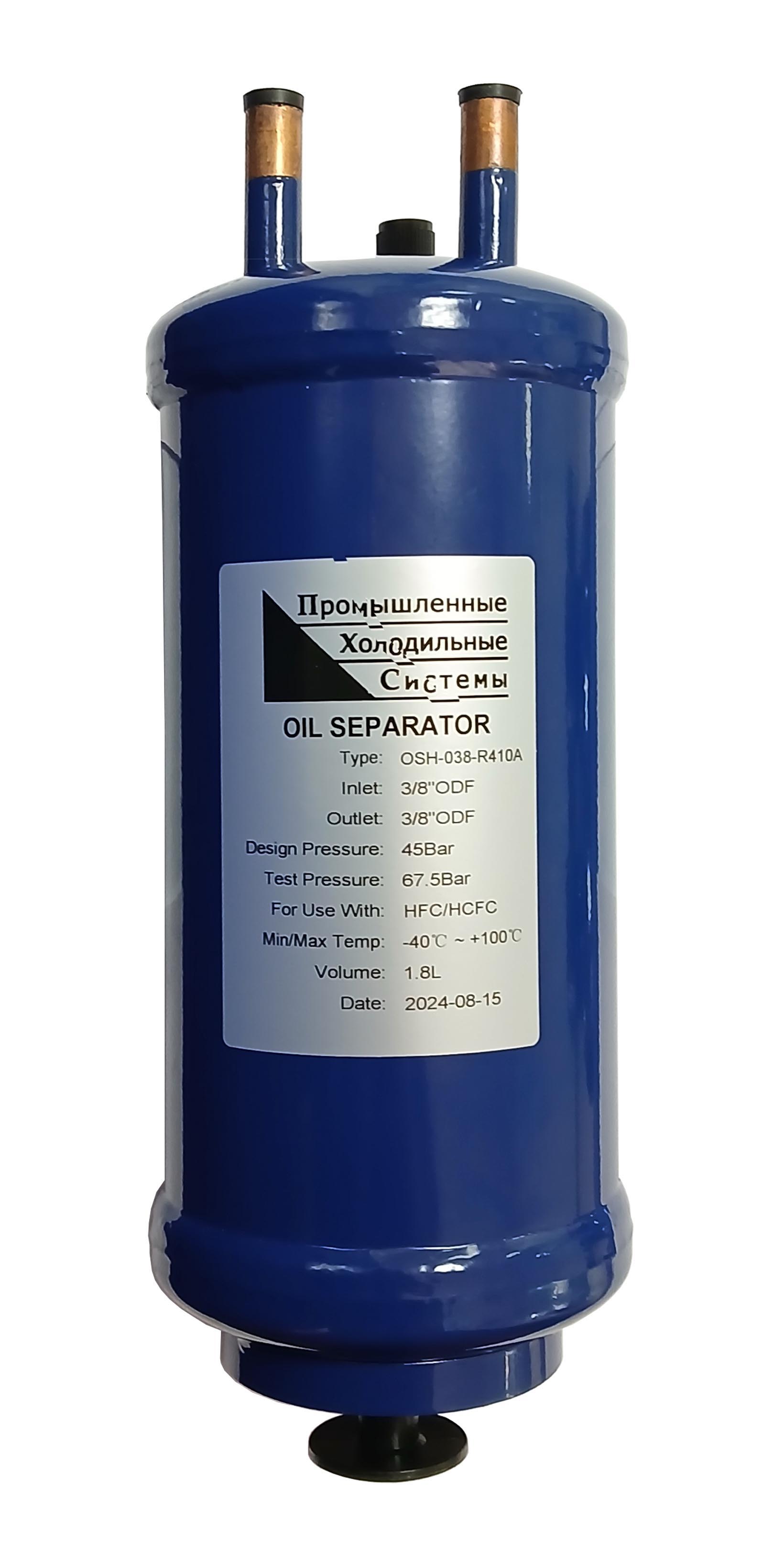

Отделители масла стандартные серии OSH
|
Задачей маслоотделителя является отделение капель масла от паров хладагента, нагнетаемых компрессором в конденсатор.
Маслоотделители серии OSH предназначены для использования в системах распределения масла низкого давления в установках с поршневыми и спиральными компрессорами.
Маслоотделитель устанавливается на нагнетательной магистрали компрессора и возвращает масло в картер компрессора или маслосборник, обеспечивая тем самым достаточный для нормальной смазки компрессора уровень масла.
Кроме того, эффективно работающий маслоотделитель снижает количество циркулирующего по системе масла, что значительно улучшает теплообмен в конденсаторе и испарителе, повышая холодопроизводительность системы.
Общие характеристики маслоотделителя серии OSH
- Максимальное рабочее давление: 45 Бар
- Температура окружающая: от -40°C до +100°C
- Используемые хладагенты: HCFC, HFC, в том числе R410A и CO2
|
 |
 |
Таблица характеристик стандартных отделителей масла OSH
Холодопроизводительность указана при температуре конденсации +38°C, температуре кипения +5°C, перееохлаждении жидкости на входе в ТРВ 1К
| Модель |
Аналог
Henry |
Присоед. (дюйм) |
Производительность (кВт) |
Объем (л) |
Габаритные размеры (мм) |
Масса |
| R22/R407C |
R134a |
R404A/R507 |
R410A |
Ø |
H |
C |
| OSH-038-R410A |
S-5581 |
3/8 |
6,8 |
6,0 |
6,8 |
10,3 |
1,7 |
102 |
300 |
48 |
2,0 |
| OSH-058-R410A |
S-5585 |
5/8 |
19,3 |
15,8 |
19,3 |
29,3 |
2,2 |
102 |
338 |
48 |
2,5 |
| OSH-078-R410A |
S-5587 |
7/8 |
21,8 |
22,4 |
28,8 |
42,7 |
2,5 |
102 |
384 |
48 |
2,7 |
| OSH-118-R410A |
S-5588 |
1-1/8 |
36,8 |
29,8 |
27,0 |
56,1 |
2,8 |
102 |
414 |
48 |
3,0 |
| OSH-138-R410A |
S-5690 |
1-3/8 |
49,2 |
48,4 |
50,8 |
74,8 |
6,4 |
159 |
394 |
75 |
|
| OSH-158-R410A |
S-5692 |
1-5/8 |
63,3 |
56,3 |
65,1 |
96,2 |
7,8 |
159 |
480 |
75 |
|
| OSH-218 |
S-5694 |
2-1/8 |
105,5 |
88,9 |
108,6 |
N/A |
7,8 |
159 |
485 |
75 |
|
Таблица подбора стандартных отделителей масла OSH
| Модель |
Производительность (кВт) при температуре кипения (°C) |
| R22/R407C |
R404A/R507 |
R134a |
R410A |
| -40 |
-20 |
+5 |
-40 |
-20 |
+5 |
-40 |
-20 |
+5 |
-40 |
-20 |
+5 |
| OSH-038 |
5,1 |
6,0 |
6,8 |
5,0 |
6,0 |
6,8 |
3,1 |
4,2 |
6,0 |
7,8 |
9,3 |
10,3 |
| OSH-058 |
14,4 |
16,4 |
19,3 |
15,8 |
17,5 |
19,3 |
11,4 |
13,4 |
15,8 |
24,0 |
26,6 |
29,3 |
| OSH-078 |
22,8 |
25,2 |
28,8 |
24,6 |
26,2 |
28,1 |
16,7 |
19,3 |
22,4 |
37,4 |
39,8 |
42,7 |
| OSH-118 |
29,0 |
33,2 |
27,0 |
31,6 |
34,2 |
36,8 |
21,3 |
26,0 |
29,8 |
48,0 |
52,0 |
56,1 |
| OSH-138 |
41,0 |
45,2 |
50,8 |
45,2 |
47,4 |
49,2 |
33,4 |
40,4 |
48,4 |
68,7 |
72,0 |
74,8 |
| OSH-158 |
51,0 |
53,7 |
65,1 |
56,3 |
48,9 |
63,3 |
41,3 |
48,4 |
56,3 |
85,6 |
89,5 |
96,2 |
| OSH-218 |
88,5 |
98,4 |
108,6 |
91,4 |
102,3 |
105,5 |
63,3 |
70,0 |
88,9 |
N/A |
N/A |
N/A |
