Смотровые стекла серии SGH с индикатором влажности

Смотровые стекла SGH предназначены для установки в трубопроводах холодильных установок и систем кондиционирования воздуха бытового и промышленного назначения.

Смотровые стекла SGH можно использовать со всеми хладагентами HFC.

Основные конструктивные элементы:

Латунный корпус ST-UNI EN12165-CW617N
Смотровое стекло
Уплотнительная прокладка из тефлона
Медные патрубки UNI-EN 12735/1
Индикатор влажности

— Герметичная конструкция

— Max. рабочее давление 52 бара

— Рабочая температура: -40°С... + 120°С

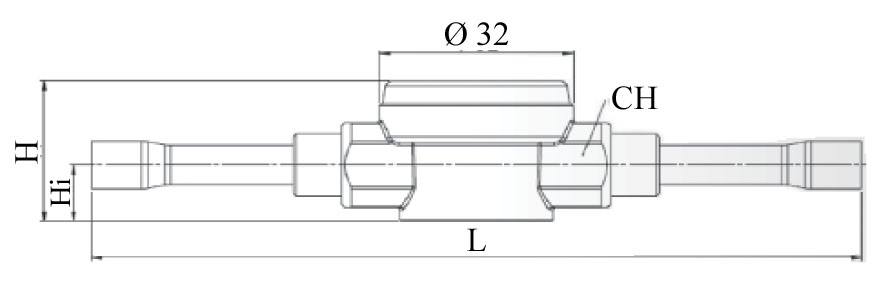

Модель	Соединение, дюйм-мм	Размеры, мм		Масса, г
Модель	Соединение, дюйм-мм	H	L	Масса, г
SHG 014	1/4	21	113	60
SHG 038	3/8	24	117	70
SHG 012	1/2	27	117	75
SHG 058	5/8	32	117	85
SHG 034	3/4	33	131	150
SHG 078	7/8	36	162	150
SHG 118	1 1/8	42	186	190

Влагосодержание и цветовая индикация

Цвет	R22	R134a	R404	R407C	R410A	R404
Зеленый	<60	<75	<30	<30	<30	<30
Светло-зеленый	60	75	30	30	30	30
Желтый	>60	>75	>30	>30	>30	>30

При первом запуске системы цвет индикатора может некоторое время оставаться желтым под воздействием влаги, оставшейся в системе при сборке. Фильтры-осушители, как правило, справляются с этой влагой за 12 часов. Если по прошествии этого времени желтый цвет индикатора не сменился зеленым, это означает, что необходимы дальнейшие действия для устранения присутствия влаги внутри контура.
