Электрические расширительные вентили HONGSEN серии SPF
|
SPF — серия электрических расширительных вентилей с шаговым двигателем разработана как для коммерческих, так и для промышленных холодильных установок, обладающая высокой универсальностью в применении: в холодильных системах камер хранения, заморозки продукции; чиллерах; системах кондиционирования; тепловых насосах.
Охватывает широкий диапазон производительности от 45 до 1200 кВт и может работать на всех наиболее распространенных хладагентах HFC и HCFC: R407С, R507, R404A, R134a, R410A, R22.
Рекомендуемый диапазон температур кипения хладагента от -40°С до +65°С.
Максимальное рабочее давление: 45 бар.
Серия SPF имеет сбалансированный порт и поддерживают заданный перегрев независимо от колебаний давления конденсации или изменения перепада давления между входом и выходом вентиля.
|

|
Технические данные
- Максимальное рабочее давление: 45 бар
для SPF250/400: 35 бар
- Рабочая температура: от -40°С до +65°С
- Класс защиты: IP65
- Имеют сбалансированный порт
|
|
| Модель |
Шаг |
Коэф. потока, Kv |
Номинальная производительность, кВт |
Присоед.
размеры,
мм |
| R22 |
R134a |
R407C |
R404A/R507 |
R410A |
| SPF12.5-5-5 |
2620 |
0,7 |
57,0 |
45,0 |
63,0 |
43,0 |
70,0 |
5/8″ — 5/8″ ODF |
| SPF25-7-7 |
2620 |
1,3 |
112,0 |
89,0 |
124,0 |
84,0 |
139,0 |
7/8″ — 7/8″ ODF |
| SPF50-9-9 |
2620 |
2,3 |
226,0 |
182,0 |
265,0 |
173,5 |
274,0 |
1 1/8″ — 1 1/8″ ODF |
| SPF100-9-11 |
3500 |
3,9 |
408,0 |
325,0 |
455,0 |
308,0 |
496,0 |
1 1/8″ — 1 3/8″ ODF |
| SPF250-11-11 |
3800 |
12,2 |
1092,0 |
862,0 |
1203,0 |
817,0 |
— |
1 3/8″ — 1 3/8″ ODF |
| M124×Z1MD |
Кабель 1 м, 4×0,18 мм², разъем М12*1, диапазон работы: -40...+80°С |
Вентили поставляются в комплекте с кабелем
Производительность указана при температуре кипения +5°С, конденсации +32°С; переохлаждение на входе ТРВ 4К, статичесткий перегрев 0К

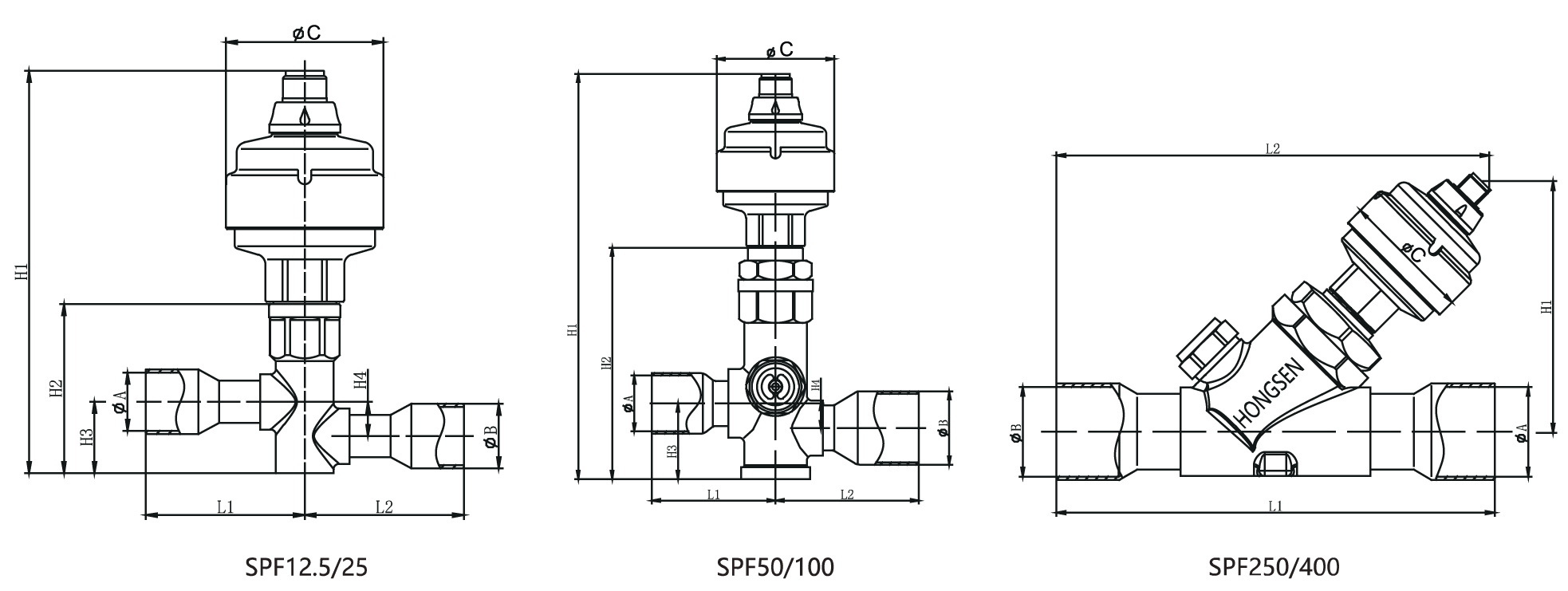

Чертежи и габаритные размеры
| Модель |
Размеры, кВт |
| H1 |
H2 |
H3 |
H4 |
L1 |
L2 |
A |
B |
C |
| SPF12.5-5-5 |
152,5 |
64,0 |
27,0 |
13,0 |
60,5 |
60,5 |
16,1 |
16,1 |
60,0 |
| SPF25-7-7 |
152,5 |
64,0 |
27,0 |
13,0 |
60,5 |
60,5 |
22,3 |
22,3 |
60,0 |
| SPF50-9-9 |
206,3 |
118,0 |
38,5 |
12,5 |
63,0 |
63,0 |
28,7 |
28,7 |
60,0 |
| SPF100-9-11 |
206,3 |
118,0 |
38,5 |
12,5 |
63,0 |
73,0 |
28,7 |
35,2 |
60,0 |
| SPF250-11-11 |
206,3 |
— |
— |
— |
89,3 |
89,3 |
35,2 |
35,2 |
60,0 |

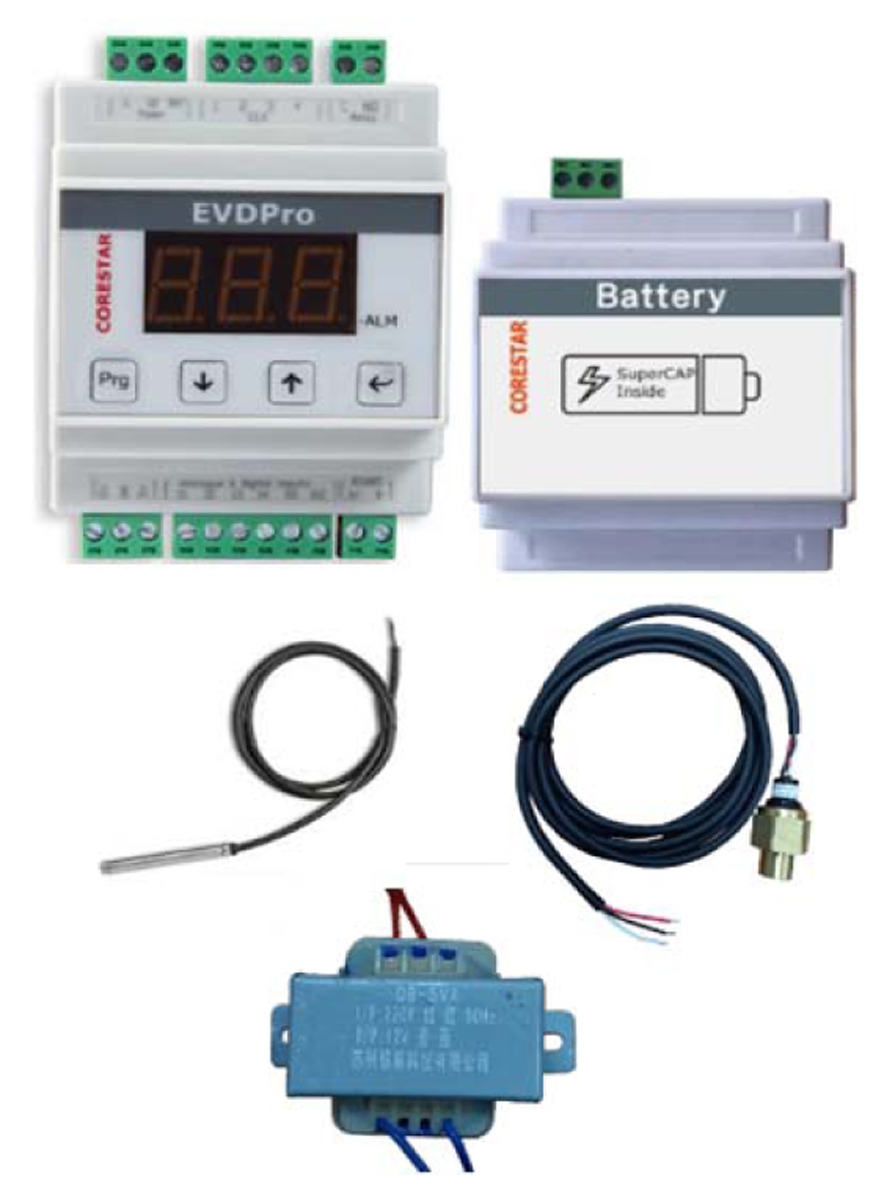

Контроллеры универсальные для ЭРВ
| Модель |
Характеристики |
| EVDPro |
Контроллер для двухполюсных ЭРВ
Питание 24В, управление по 0,5-4,5 VDC / 4...20 mA / NTC / PT1000
Интерфейс RS485 с Modbus RTU, DIN-рейка, 120×80×60 мм, 0,2 кг |
| EVB00 |
Аккумулятор для EVDPro
80000 часов, DIN-рейка, 120×80×60 мм, 0,2 кг |
| ERS10-03M |
Датчик температуры NTC
Диапазон работы: -40...+135°С, 10 кОм при t=+25°С, Ø 6 мм, кабель 3 м |
| ESR50-250-20M |
Датчик давления 0-25 бар
0,5-4,5 VDC, 1/4″ SAE «Мама», кабель 2 м |
| DB-5V A |
Трансформатор
220V / 12V, 50 Hz, 5 VA |
| ECT-323 |
Трансформатор
230V / 24V, 25 VA, DIN-рейка (804424) |
|
 |
Запросы на подбор ЭРВ направляйте, пожалуйста:
Кислову Алексею — ak@phs-holod.ru
|
