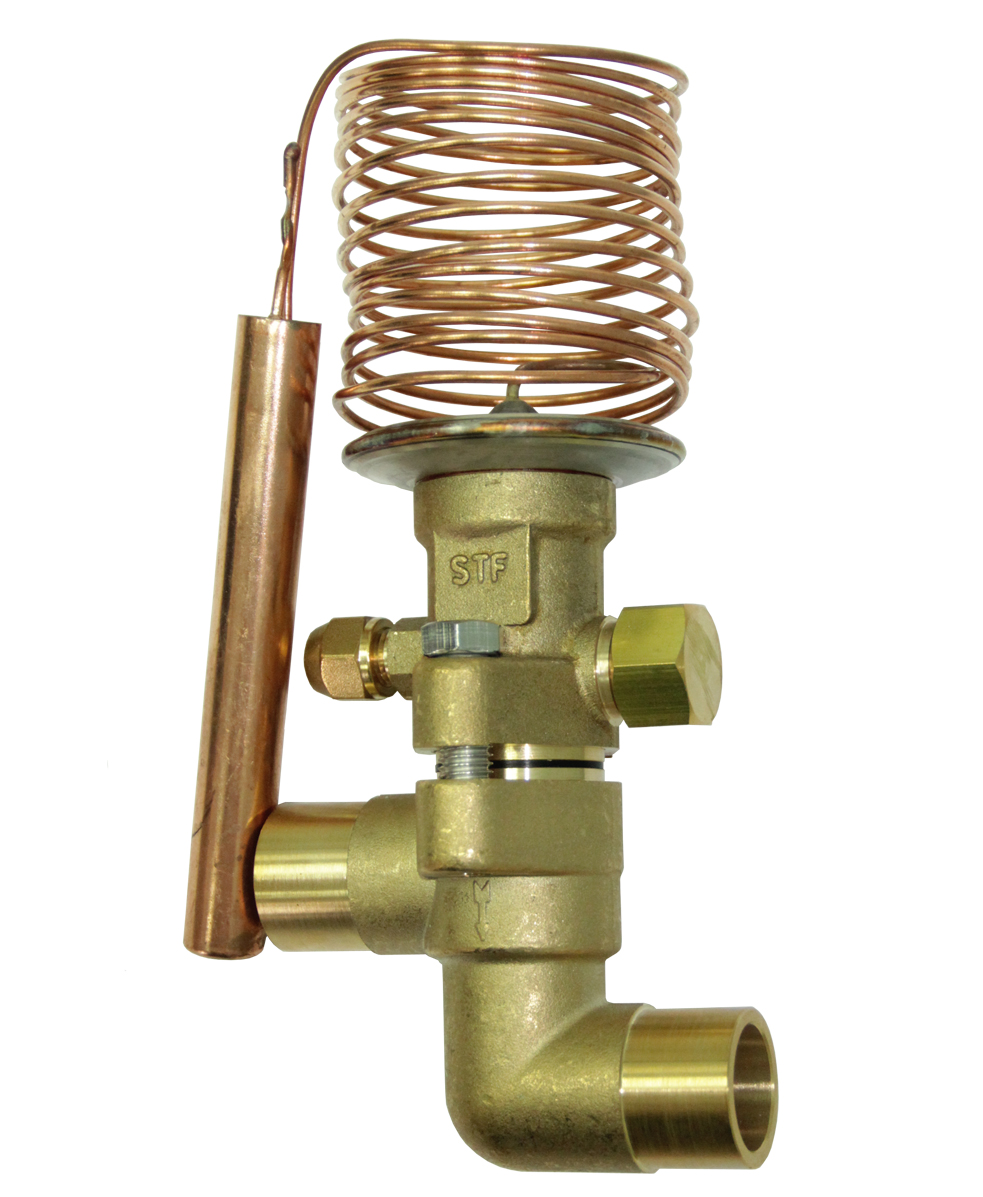

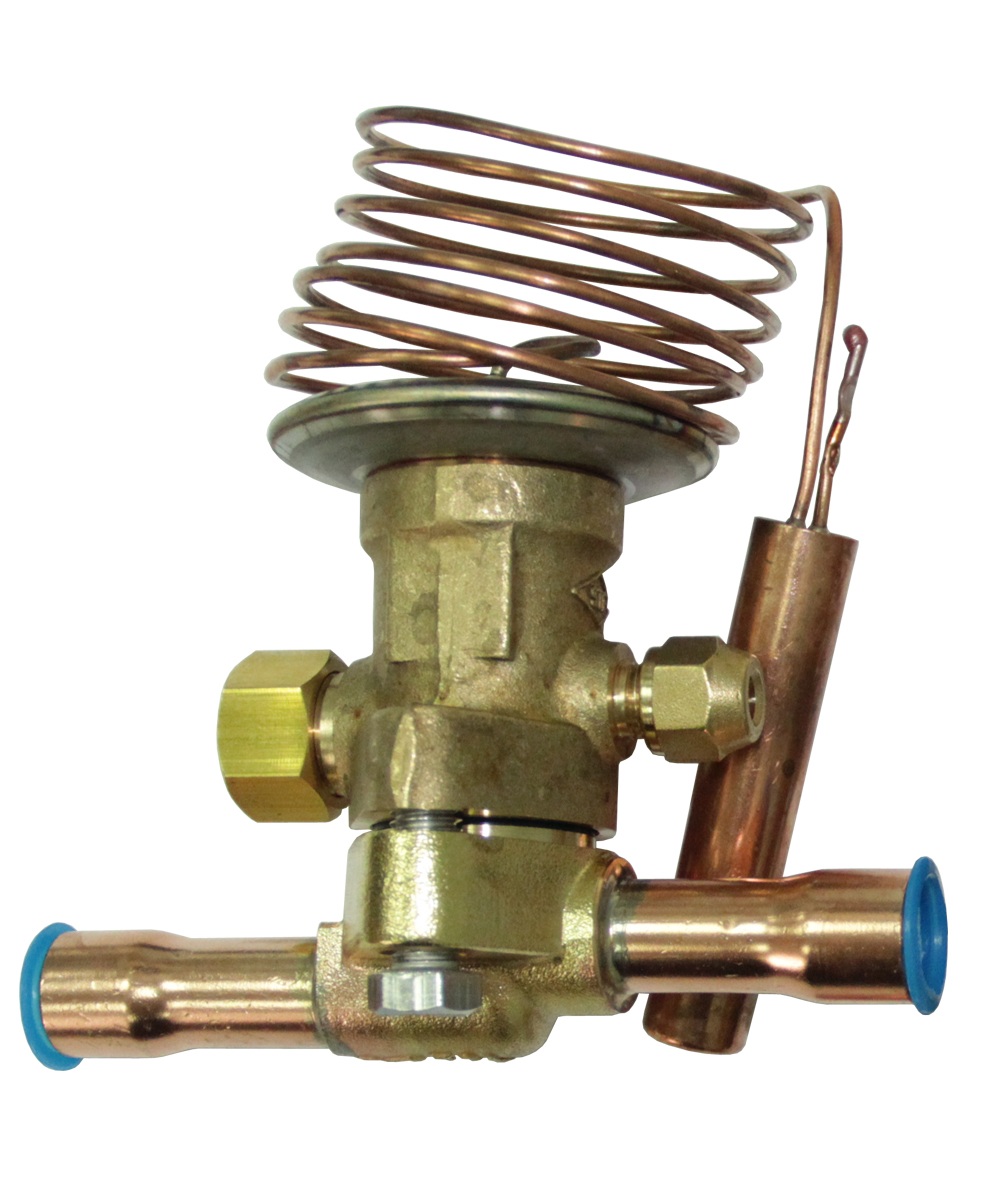

Терморегулирующие вентили STF серии T
|
Серия T — серия разборных терморегулирующих вентилей, хорошо знакомых инженерам-холодильщикам нашей страны по серии Т от ALCO CONTROLS.
Разработаны для эксплуатации в средне- и низкотемпературном режимах на наиболее распространенных марках HFC и HCFC хладагентов: R404A/R507, R407С, R134a, R22.
ТРВ серии T точно поддерживают заданный перегрев при значительных колебаниях нагрузки, а разборная конструкция позволяет с более высокой эффективностью производить работы по модернизации и ремонту холодильной системы.
Могут иметь встроенную функцию MOP (максимального давления кипения, выше которого вентиль полностью закрывается).
Любой вентиль Т состоит из трех элементов:
- корпуса с силовым элементом
- нижнего фланца с патрубками входа/выхода
- дюзы
ТРВ выпускаются с внешним уравниванием.
|
   |
Расшифровка обозначения моделей
TCL
|
E |
7 1/2
|
H |
C
|
S
|
IN |
L1.5 |
| Серия |
Внешнее уравнивание |
Ном. произво-
дительность
в тоннах |
Хладагент:
H=R22, M=134a,
N=R407C, S=R404A/R507 |
MOP:
С=без MOP,
W100=с МОР |
Патрубки:
S=прямые,
A=угловые
|
Патрубки
в дюймах |
Длина капиллярной трубки, м |
|
Технические данные:
- Максимальное рабочее давление: 35 бар
|
Диапазон температур кипения:
- от -45 до +10°С на R404A/R507
- от -30 до +10°С на R134a
|
|
Таблица моделей ТРВ STF серии «TCLE», «TRFE»
| Серия |
Хладагент |
Патрубки
(вх-вых-ур)
дюйм |
| R22 |
R407C |
R134a |
R404A/507 |
| Модель |
кВт |
Модель |
кВт |
Модель |
кВт |
Модель |
кВт |
| TCLE |
5H
|
17,6 |
5N |
16,8 |
3 1/2M |
14,1 |
3 1/2S |
12,3 |
5/8" - 5/8" ODF -
1/4" SAE |
| 7 1/2H |
26,4 |
7 1/2N |
25,75 |
5 1/2M |
19,4 |
5S |
17,6 |
| 10H |
35,2 |
10N |
34,78 |
7 1/2M |
26,1 |
7S |
24,64 |
| 12H |
42,2 |
12N |
41,85 |
9M |
30,7 |
8 1/2S |
29,92 |
| TRFE |
14H |
49,3 |
14N |
47,93 |
11M |
38,7 |
10S |
35,2 |
7/8" - 7/8" ODF -
1/4" SAE |
| 18H |
63,4 |
18N |
61,59 |
13M |
45,8 |
12S |
42,24 |
| 22H |
77,4 |
22N |
75,88 |
16M |
56,3 |
15S |
52,8 |
| 26H |
91,5 |
26N |
90,79 |
19M |
66,4 |
18S |
63,36 |
| 35H |
123,2 |
35N |
121,9 |
25M |
84,5 |
25S |
88,0 |
| 45H |
158,4 |
45N |
156,78 |
31M |
105,6 |
32S |
112,64 |
| 55H |
193,6 |
55N |
191,41 |
45M |
147,8 |
38S |
133,76 |
| 75H |
264,0 |
75N |
262,5 |
55M |
193,6 |
52S |
183,04 |
| 100H |
352,0 |
100N |
350,17 |
68M |
228,8 |
70S |
246,4 |
| 120H |
420,7 |
120N |
416,7 |
80M |
280,6 |
84S |
295,7 |
Производительность указана при температуре кипения +4,4°С, конденсации +40°С, переохлаждении на входе ТРВ 2К, статическом перегреве 0К

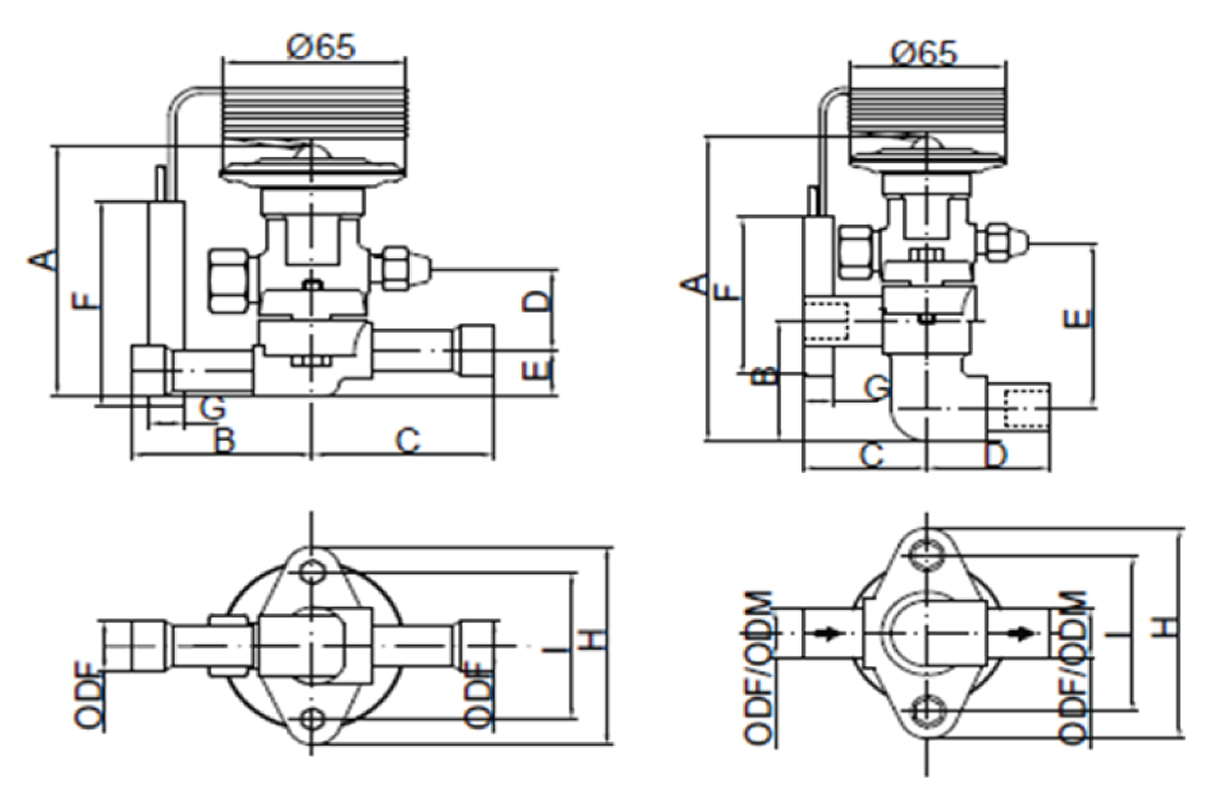

| Размеры |
Серия |
| TCLE |
TFRE |
| Прямой |
Угловой |
Прямой |
Угловой |
| A |
94 |
138 |
138 |
138 |
| B |
65 |
65 |
55 |
55 |
| C |
65 |
— |
49 |
49 |
| D |
31 |
31 |
44 |
— |
| E |
17 |
61 |
75 |
75 |
| F |
122 |
122 |
122 |
122 |
| G |
Ø13 |
Ø13 |
Ø13 |
Ø13 |
| H |
62 |
62 |
65 |
65 |
| H |
62 |
62 |
65 |
65 |
|
 |
