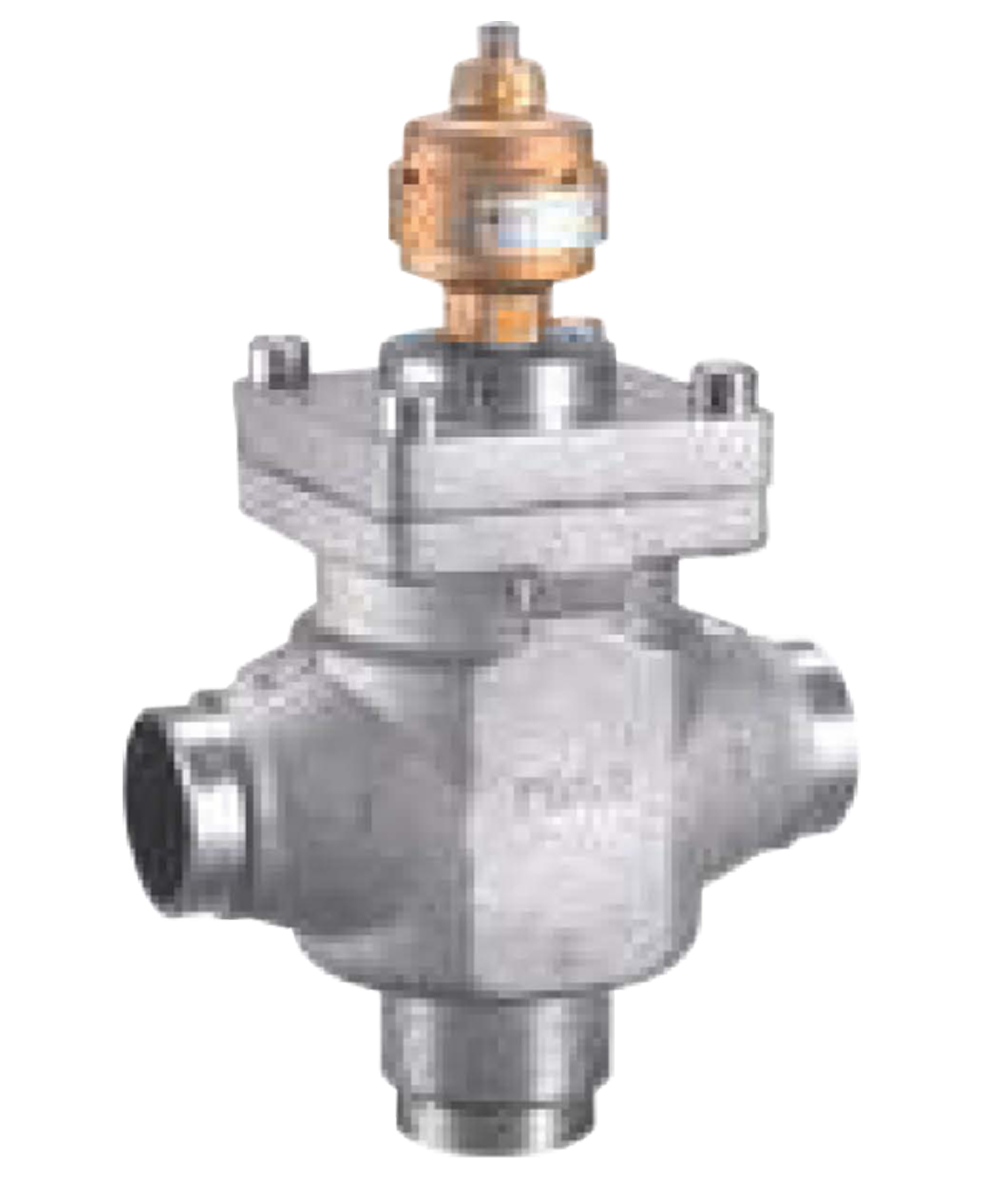

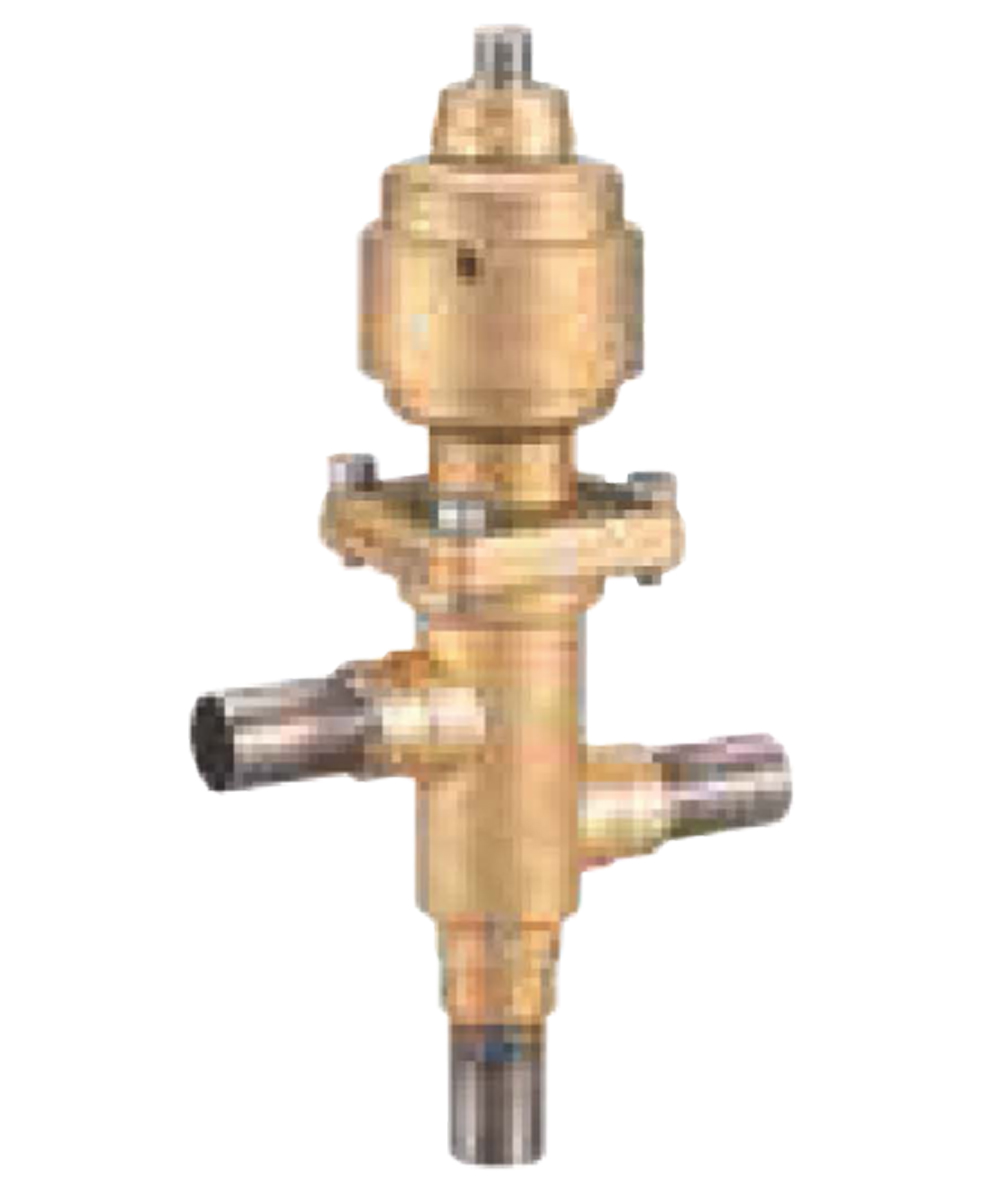

Трехходовые вентили с сервоприводом серии «DSV»

Трехходовой вентиль DSV (D/F) с сервоприводом устанавливается на трубопроводах подачи жидкости, всасывания и горячего газа в системах оттайки горячим газом, заморозки, охлаждения и кондиционирования воздуха.

Характеристики трехходовых вентилей серии DSV (D/F)

Перепад давления на вентиле MOP D: min 0 бар, max 21 бар
Максимальное рабочее давление: 32 бара
Используемые хладагенты: HCFC, HFC
Температура рабочей среды: от -35 до +105°С
Температура окружающей среды: от -35 до +65°С
Скорость открытия: 250 PPs
Номинальная мощность / напряжение: 12W / DC 24V
Электромагнитная катушка имеет класс защиты IP65

Цены на трехходовые клапаны с сервоприводом серии DSV

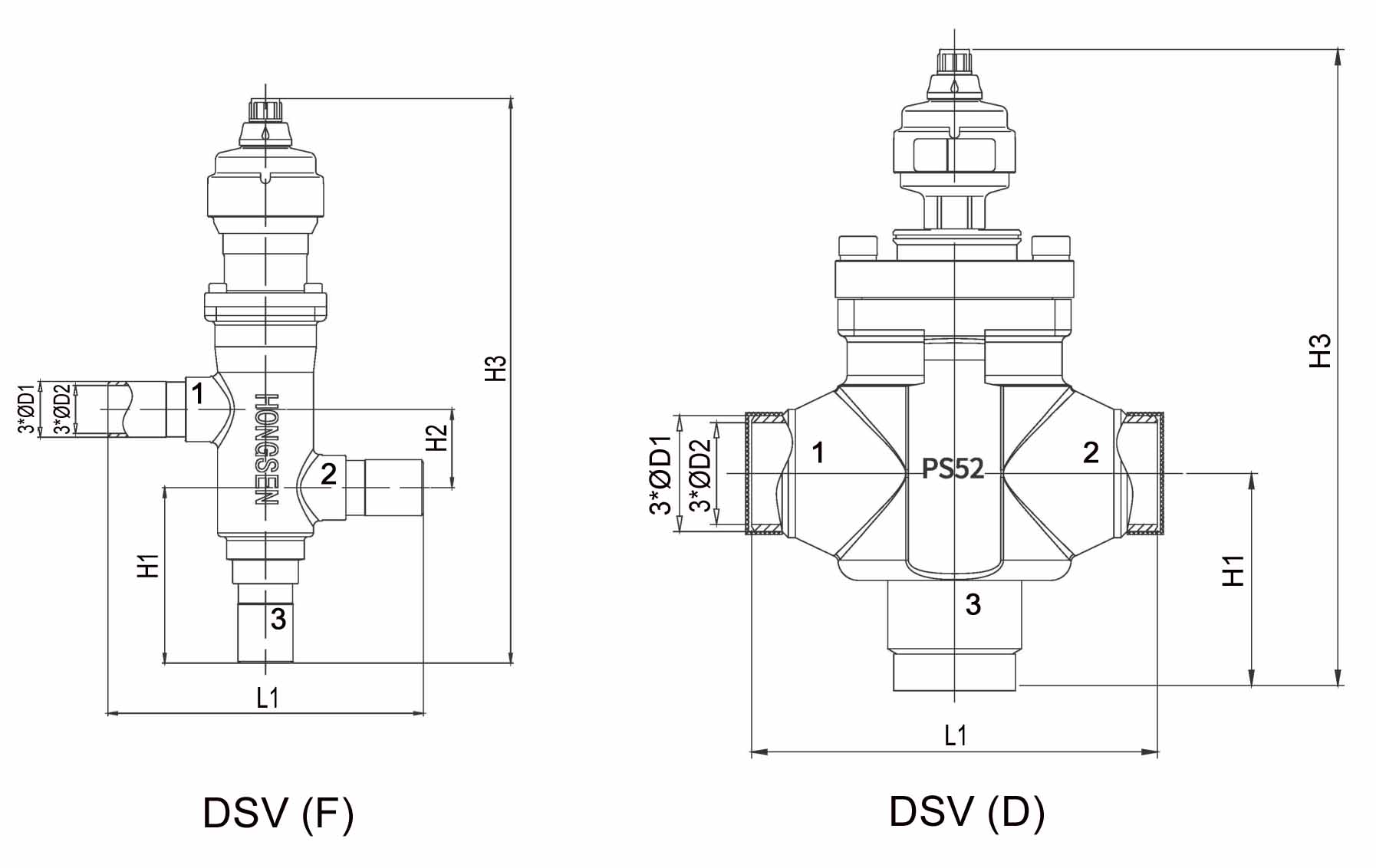

Технические характеристики вентилей серии "DSV (D/F)"

Значение Kv: расход (м³/ч) воды плотностью 1000 кг/м³, проходящей через клапан с перепадом давления 100 кПа.

MOP D газовой среды примерно на 1 бар выше, чем у жидкости.

Модель

Размеры (мм)

Kv
(м³/ч)

Max. рабочее давление (бар)

Кол-во шагов

Контроллер управления

Масса
(кг)

ØD1 / ØD2

DSV (F) 16-6 T

23 / 19

125

221

1250

HS888-3-16

1,4

DSV (F) 25-9

28,5

28,5 / 25

163

288

1250

HS888-3-25

3,5

DSV (F) 32-11

35 / 30

200

118

334

1250

HS888-3-32/40

4,1

DSV (F) 40-13

42 / 37

200

118

334

1250

HS888-3-32/40

4,5

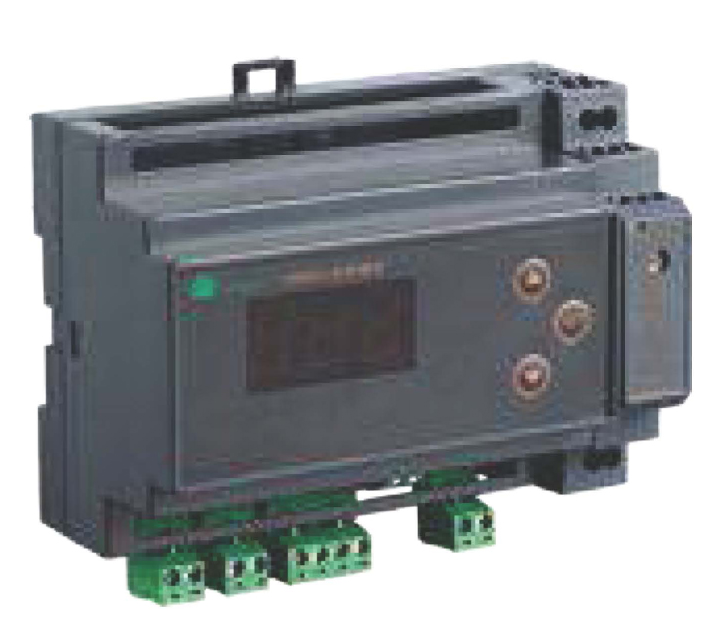

Контроллеры управления для вентилей серии DSV

Модель

Характеристики

HS888-3-16

Модуль управления вентилем DSV (D/F) в режиме "открыт-закрыт";
питание 220В, резервное питание DC12V, DIN-рейка,
160×100×80 мм, 0,2 кг

HS888-2-32

Питание 220В, резервное питание DC24V

HS888-2-40

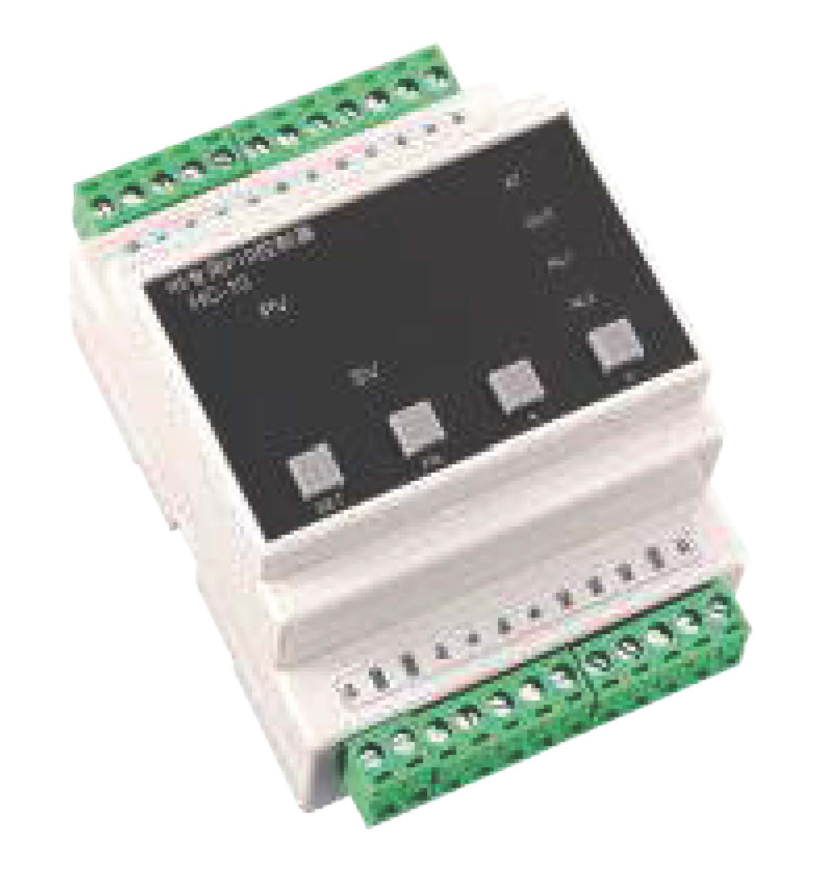

HC-10 PID

Контроллер управления универсальный со встроенным PID-регулятором.
Используется для регулировки параметров: уровня жидкости, давления и температуры.
12V DC для 4, 5, 6-проводных шаговых регулирующих вентилей.
Входной сигнал 0-5V, 0-10V, 4-20mA.
Питание 24V DC, протокол Modbus RTU, порт RS485, DIN-рейка
