Герметичные насосы Fileader для перекачки жидкого хладагента
В 2023 году компания «ПХС» начала поставки герметичных насосов «Fileader» как для дистрибуции, так и для использования в установках собственного производства.
|
 |
Базовые модели герметичных насосов Fileader и запасные части к ним в наличии на складе.
Герметичные насосы Fileader предназначены для подачи жидкого хладагента в испарители холодильной системы.
Насосы имеют компактную конструкцию, низкий уровень шума и вибраций, а также полное отсутствие утечек для безопасности и защиты окружающей среды.
Широко используются в холодильной промышленности, для перекачки таких сред как жидкий аммиак R717 (NH₃), фреон (R22, R404, R507 и т.п.), углекислый газ (CO₂), этиленгликоль и т. д.

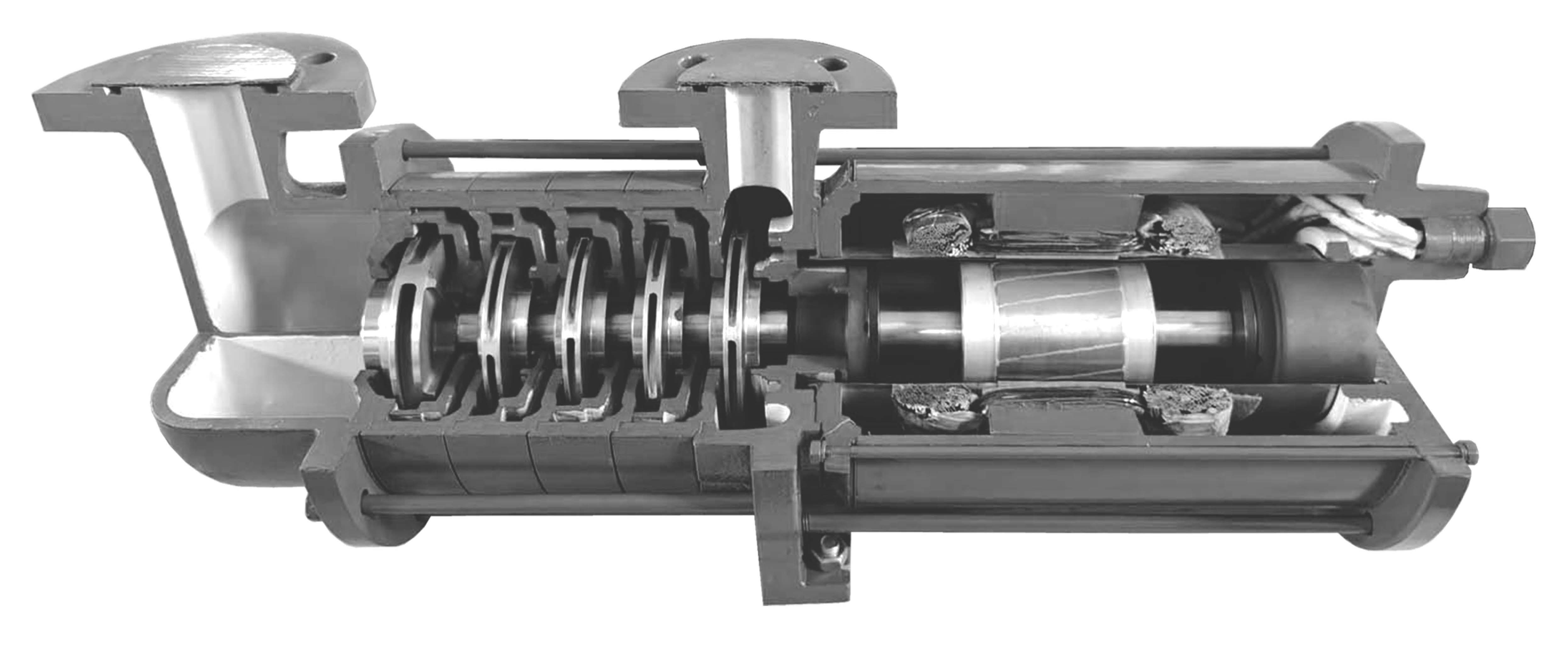

Конструкция насоса предполагает наличие зоны повышения давления (насосной части) и герметичного электродвигателя. Статор отделен от ротора герметичным экраном и полностью изолирован от перекачиваемой среды.
Рабочее колесо установлено непосредственно на валу электродвигателя. Вал с ротором установлены на двух высокопрочных износостойких подшипниках скольжения и находятся в зоне, заполненной перекачиваемой среды, которая обеспечивать охлаждение электродвигателя и смазку подшипников скольжения.
Герметичные насосы Fileader делятся на две серии:
горизонтальные одноступенчатые — серия FLC
горизонтальные многоступенчатые — серия FLCm
|
|

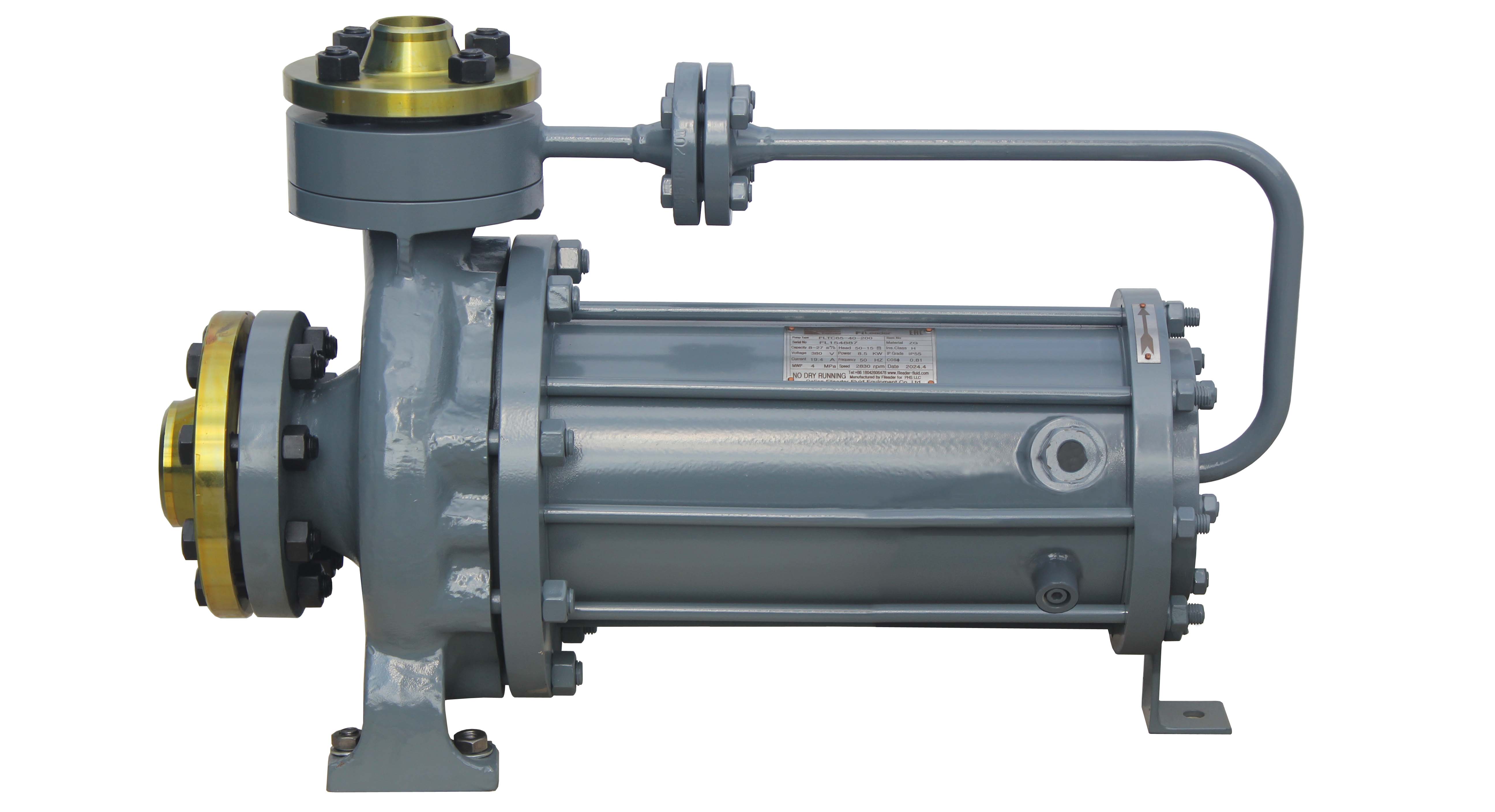

Герметичные насосы Fileader серии FLC
Серия FLC имеет горизонтальную одноступенчатую конструкцию и обладает хорошей универсальностью. В насосах данной серии используется система внутренней циркуляции высокого давления, благодаря которой насос подходит для перекачки легко кипящих жидкостей.

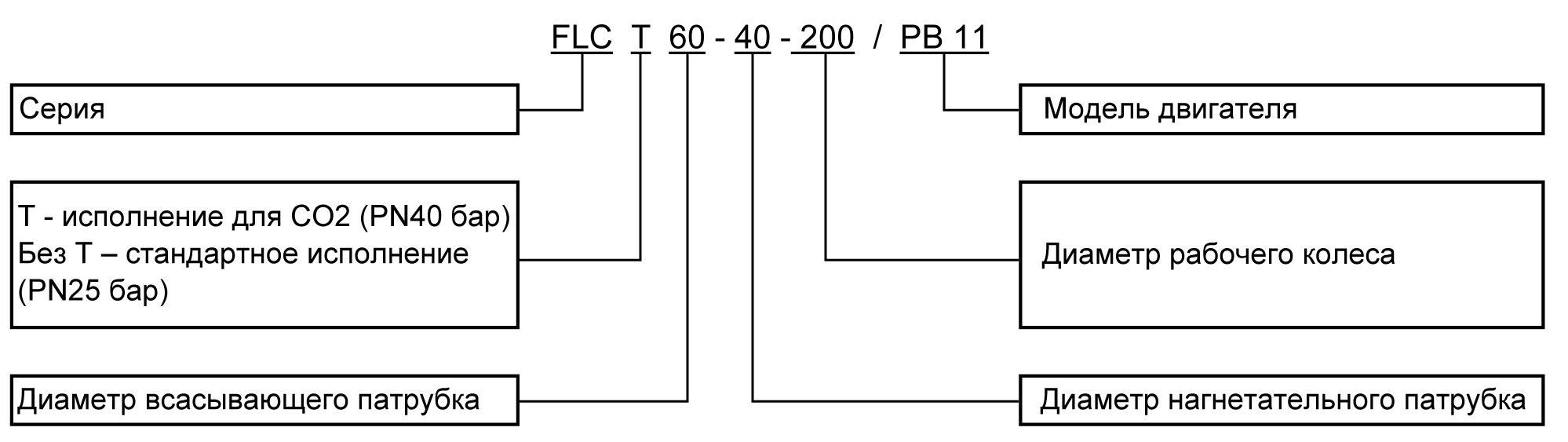

Расшифровка обозначения

|
 |
Расход: 4...70 м³/ч
Max. напор: 100 м
Рабочая температура: -50...+30°C
Номинальное давелние: 2.5...4 Мпа
Фланец стандартны: GB/T 9113.1-2000
|
Мощность: 3...15 кВт
Напряжение: 380 Вт
Частота: 50 Гц
Уровень защиты: IP55
Класс изоляции: H
|
Таблица характеристик герметичных насосов серии FLC
Модель |
Max. напор (м) |
Max. расход с диафрагмой (м³/ч) |
Max. расход без диафрагмы (м³/ч) |
Размеры патрубков |
Мощность двигателя (кВт) |
Аналог насосов WITT |
Вход |
Выход |
Серия насосов для аммиака R717 (NH₃), хладагентов HFC, HCFC / Max. раб. давление = 25 бар |
FLC 65-40-200/PB8.5 |
50 |
15 |
40 |
DN65 |
DN40 |
8.5 |
HRP 5050 |
FLC 65-40-200/PB11 |
50 |
27 |
40 |
DN65 |
DN40 |
11 |
HRP 8050-2 |
FLC 80-50-200/PB15 |
52 |
50 |
70 |
DN80 |
DN50 |
15 |
HRP 10080 |
FLC 65-40-200/PB8.5 |
49 |
27 |
34 |
DN65 |
DN40 |
8.5 |
HRP 8050 CO2 |
Серия насосов для углекислого газа (CO₂) / Max. раб. давление = 40 бар |
FLCT 80-50-200/PB15 |
52 |
50 |
40 |
DN80 |
DN50 |
15 |
HRP 10080 CO2 |

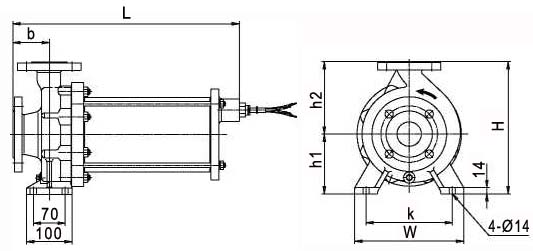

Модель |
L |
W |
H |
b |
h1 |
h2 |
k |
50-32-160 |
520 |
240 |
292 |
80 |
132 |
160 |
190 |
50-32-200 |
520 |
240 |
340 |
80 |
160 |
180 |
190 |
50-40-160 |
520 |
240 |
292 |
80 |
132 |
160 |
190 |
50-40-200 |
540 |
265 |
340 |
100 |
160 |
180 |
212 |
80-50-160 |
540 |
265 |
340 |
100 |
160 |
180 |
212 |
80-50-200 |
540 |
265 |
360 |
100 |
160 |
200 |
212 |
|
 |

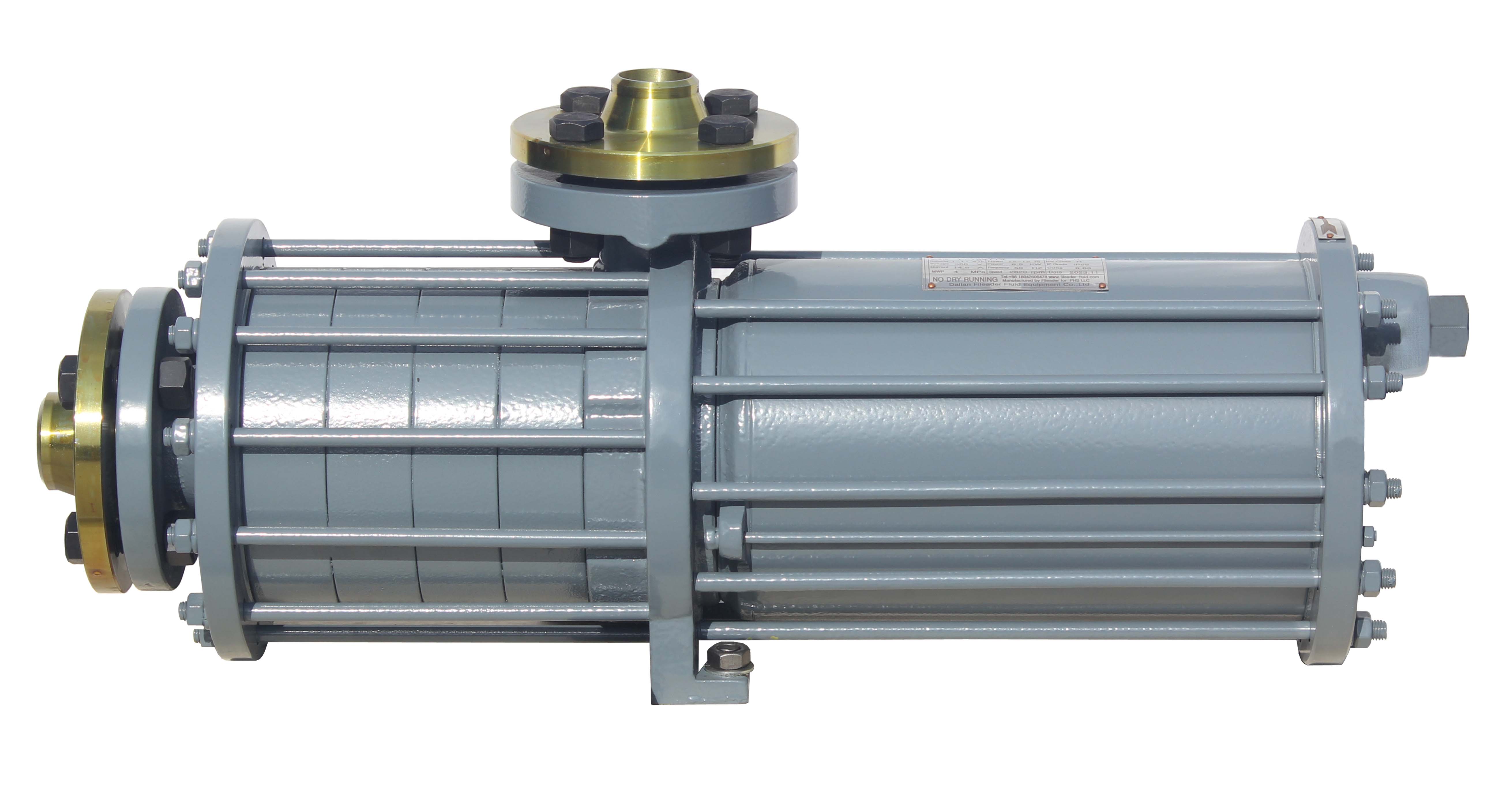

Герметичные насосы Fileader серии FLCm
Серия FLCm имеет горизонтальную многоступенчатую конструкцию, подходящую для условий малого расхода и большой подъемной силы. Данной серии требуется небольшая высота столба на всасывании. В нем используется система внутренней циркуляции высокого давления, благодаря которой насос подходит для перекачки легко кипящих жидкостей. Данная серия не имеет внешней перепускной трубки, что обеспечивает простоту установки и экономию места.

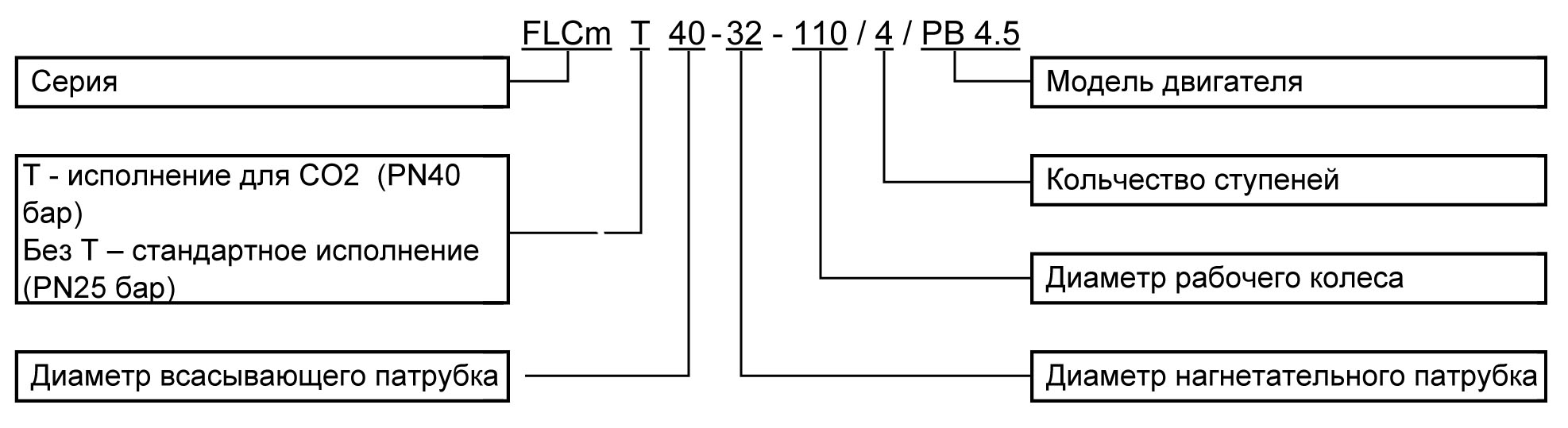

Расшифровка обозначения

|
 |
Расход: 0,5...11 м³/ч
Max. напор: 80 м
Рабочая температура: -50...+30°C
Номинальное давелние: 2.5...4 Мпа
Фланец стандартны: GB/T 9113.1-2000
|
Мощность: 3...15 кВт
Напряжение: 380 Вт
Частота: 50 Гц
Уровень защиты: IP55
Класс изоляции: H
|
Таблица характеристик герметичных нососов серии FLCm
Модель |
Max. напор (м) |
Max. расход с диафрагмой (м³/ч) |
Max. расход без диафрагмы (м³/ч) |
Размеры патрубков |
Мощность двигателя (кВт) |
Аналог насосов WITT |
Вход |
Выход |
Серия насосов для аммиака R717 (NH₃), хладагентов HFC, HCFC / Max. раб. давление = 25 бар |
FLCm 40-32/110/2/PB3.0 |
32 |
8 |
12 |
DN40 |
DN32 |
3 |
HRP 3232 |
FLCm 40-32/110/3/PB4.5 |
45 |
10 |
12 |
DN40 |
DN32 |
4.5 |
HRP 5040 |
FLCm 40-32/110/4/PB4.5 |
58 |
11 |
13 |
DN40 |
DN32 |
4.5 |
HRP 5040 |
Серия насосов для углекислого газа (CO₂) / Max. раб. давление = 40 бар |
FLCmT 40-32/110/2/PB3.0 |
35 |
8 |
12 |
DN40 |
DN32 |
3 |
|
FLCmT 40-32/110/3/PB4.5 |
44 |
10 |
12 |
DN40 |
DN32 |
4.5 |
|
FLCmT 40-32/110/4/PB4.5 |
59 |
11 |
13 |
DN40 |
DN32 |
4.5 |
|
FLCmT 40-32/110/5/PB6.5 |
72 |
12 |
14 |
DN40 |
DN32 |
6.5 |
|

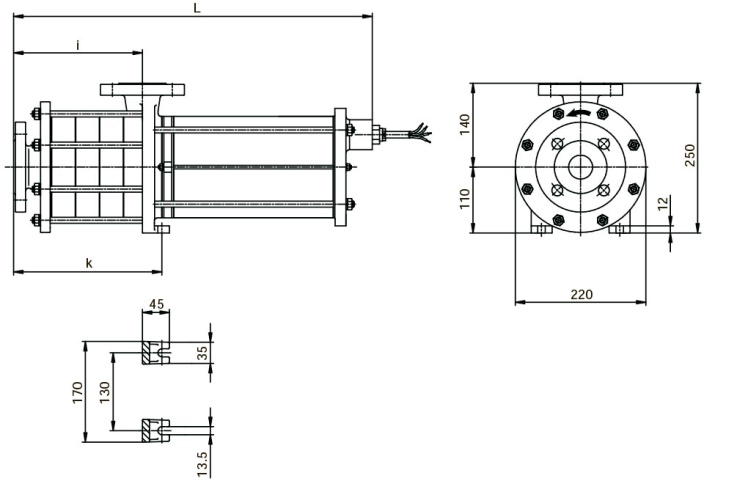

Кол-во ступеней |
L |
i |
k |
2 |
545 |
135 |
168 |
3 |
586 |
176 |
209 |
4 |
627 |
217 |
250 |
5 |
668 |
258 |
291 |
6 |
709 |
299 |
332 |
|
 |
