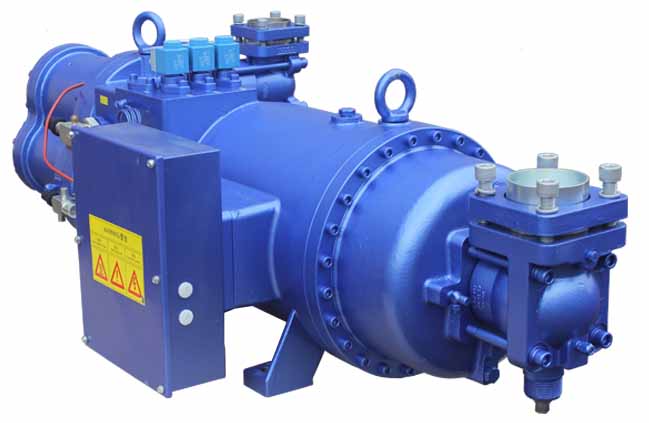

Винтовые компрессоры «Daming Refrigeration» серии RFC
|
Модельный ряд винтовых полугерметичных компрессоров RFC охватывает диапазон объемной производительности от 100 до 641 м³/ч и оптимизирован для работы в низко- и среднетемпературном режимах на хладагентах HFC R-404A/R507 и HCFC R-22.
Конструкция компрессоров RFC позволяет использовать их в составе многокомпрессорных станций (централей), что обеспечивает возможность разработки и изготовления агрегатов холодопроизводительностью в несколько МВт.
Серия RFC обладает всеми преимуществами современного холодильного винтового компрессора:
|
 |
- исключительно малый уровень вибраций при работе;
- высокая энергоэффективность во всем рабочем диапазоне.
В том числе благодаря системе экономайзера, обеспечивающей значительное переохлаждение жидкостной линии и повышение холодопроизводительности рассматриваемого компрессора до 40% в низкотемпературном режиме;
|
  |
- возможность сохранять работоспособность компрессора даже при интенсивных длительных заливах жидким хладагентом со стороны всасывания и при умеренном загрязнении холодильного контура;
- встроенные элементы защиты от перегрева электродвигателя, прекращения протока масла, повышенной температуры нагнетания, обратного вращения;
- встроенная система регулирования производительности.
Общие характеристики компрессоров

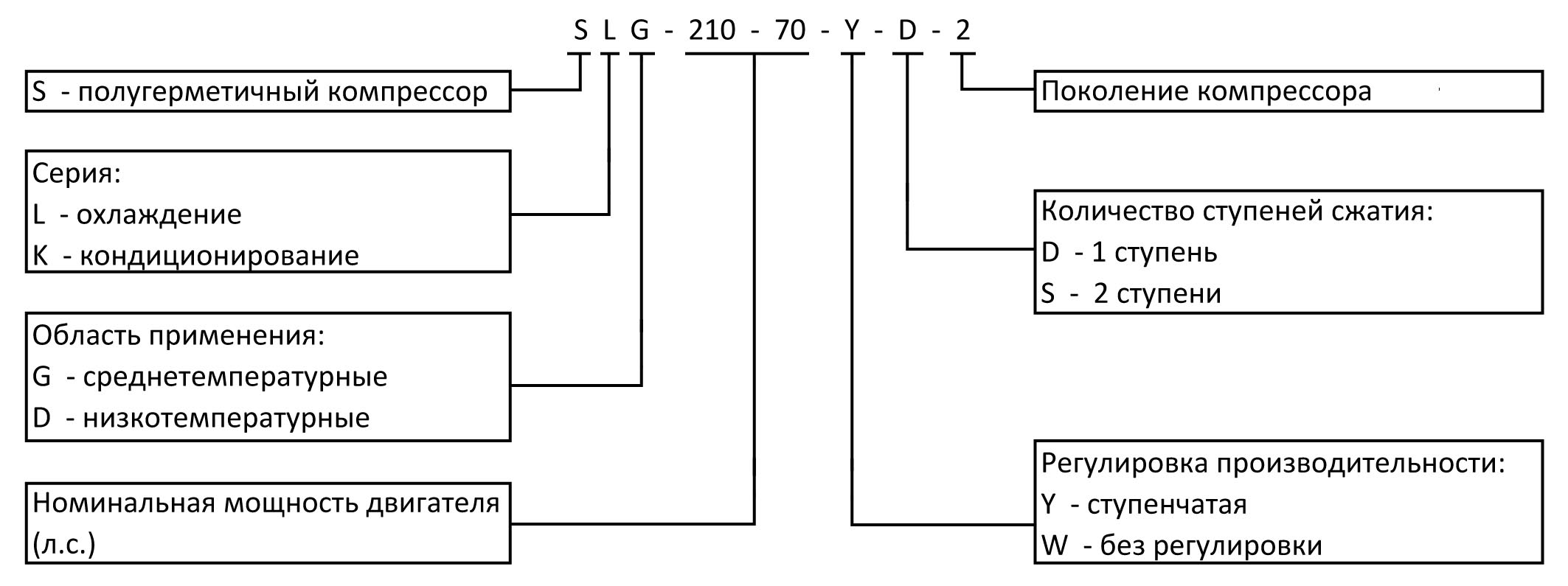

Обозначение модели
|
Область применения
| Фреон |
Диапазон температур кипения |
| G |
D |
| R-404A/R-507 |
-20 ... +7,5 °С |
-50 ... -10 °С |
| R-22 |
-20 ... +12,5 °С |
-50 ... -17,5 °С |
Разрешенные хладагенты и масла:
- R-404A/R-507: синтетическое масло BSE170 (POE170)
- R-22: минеральное масло B100
|
Технические характеристики среднетемпературных винтовых компрессоров RFC серии SLG
Технические характеристики компрессоров указаны при
Ткип. = -15 / 0 °С, Тконд. = +40 °С, на R-22 / R-404A, без экономайзера
| Модель |
Холодпроизводительность*
при Т0= -15 / 0°С
Tк= +40°С |
Потребл.
мощность
кВт |
Объемная произв.
50 Гц,
м³/ч |
Регулирование произв.,
% |
Габариты
(д×ш×в), мм |
Присоед. размеры,
мм |
Вес, кг |
| R-22 |
R-404A |
Всас. |
Нагн. |
| SLG 100-35 |
47,1 / 83,4 |
47,5 / 86,1 |
27,0 |
102,0 |
100 - 75 - 50 |
|
57 |
45 |
245 |
| SLG 120-40 |
57,4 / 101,6 |
58,2 / 105,8 |
33,2 |
128,0 |
100 - 75 - 50 |
|
57 |
45 |
245 |
| SLG 140-50 |
66,6 / 118,2 |
68,1 / 123,6 |
38,9 |
145,0 |
100 - 75 - 50 |
|
57 |
45 |
255 |
| SLG 160-60 |
73,55 / 130,3 |
75,1 / 136,5 |
42,9 |
161,0 |
100 - 75 - 50 |
|
54 |
42 |
300 |
| SLG 190-65 |
92,8 / 164,6 |
93,5 / 169,9 |
51,3 |
188,0 |
100 - 75 - 50 |
|
76 |
57 |
405 |
| SLG 210-70 |
98,3 / 174,5 |
99,1 / 180,3 |
54,4 |
205,0 |
100 - 75 - 50 |
|
76 |
57 |
410 |
SLG 230-80
|
110,1 / 195,3 |
111,8 / 203,3 |
61,4 |
235,0 |
100 - 75 - 50 |
|
76 |
57 |
420 |
| SLG 250-90 |
117,1 / 207,7 |
120,7 / 219,5 |
66,3 |
252,0 |
100 - 75 - 50 |
|
67 |
54 |
490 |
| SLG 290-100 |
138,0 / 245,0 |
140,8 / 256,1 |
77,4 |
293,0 |
100 - 75 - 50 |
|
89 |
57 |
535 |
SLG 350-120
|
168,4 / 298,9 |
169,8 / 309,1 |
93,4 |
354,0 |
100 - 75 - 50 |
|
89 |
57 |
545 |
SLG 420-140
|
196,3 / 348,6 |
203,6 / 370,7 |
112,1 |
416,0 |
100 - 75 - 50 |
|
89 |
76 |
675 |
| SLG 520-180 |
242,9 / 431,5 |
252,1 / 458,9 |
138,8 |
520,0 |
100 - 75 - 50 |
|
108 |
76 |
1030 |
SLG 640-210
|
298,3 / 529,9 |
314,9 / 573,5 |
173,5 |
641,0 |
100 - 75 - 50 |
|
108 |
76 |
1050 |
* — холодопроизводительность компрессоров указана без использования экономайзера
Технические характеристики низкотемпературных винтовых компрессоров RFC серии SLD
Технические характеристики компрессоров указаны при
Ткип. = -40 / -30 °С, Тконд. = +40 °С, на R-22 / R-404A, без экономайзера
| Модель |
Холодпроизводительность*
при Т0= -40 / -30°С
Tк= +40°С |
Потребл.
мощность
кВт |
Объемная произв.
50 Гц,
м³/ч |
Регулирование произв.,
% |
Габариты
(д×ш×в), мм |
Присоед. размеры,
мм |
Вес, кг |
| R-22 |
R-404A |
Всас. |
Нагн. |
| SLD 100-25 |
14,3 / 24,1 |
11,4 / 23,8 |
16,2 |
102,0 |
100 - 75 - 50 |
|
57 |
45 |
245 |
| SLD 120-30 |
17,2 / 28,9 |
16,8 / 28,4 |
19,5 |
128,0 |
100 - 75 - 50 |
|
57 |
45 |
245 |
| SLD 140-40 |
19,6 / 33,0 |
19,7 / 33,3 |
22,4 |
145,0 |
100 - 75 - 50 |
|
57 |
45 |
255 |
| SLD 160-50 |
21,5 / 36,4 |
21,6 / 36,8 |
24,7 |
161,0 |
100 - 75 - 50 |
|
54 |
42 |
300 |
| SLD 190-50 |
27,3 / 46,2 |
26,6 / 45,2 |
31,5 |
188,0 |
100 - 75 - 50 |
|
76 |
57 |
405 |
| SLD 210-60 |
30,2 / 51,0 |
29,1 / 49,5 |
34,8 |
205,0 |
100 - 75 - 50 |
|
76 |
57 |
410 |
| SLD 230-70 |
33,7 / 57,0 |
31,8 / 54,1 |
38,9 |
235,0 |
100 - 75 - 50 |
|
76 |
57 |
420 |
| SLD 250-75 |
35,8 / 60,6 |
33,7 / 57,5 |
41,4 |
252,0 |
100 - 75 - 50 |
|
67 |
54 |
490 |
| SLD 290-80 |
41,6 / 70,5 |
39,9 / 68,1 |
48,2 |
293,0 |
100 - 75 - 50 |
|
89 |
57 |
535 |
| SLD 350-100 |
49,8 / 84,4 |
48,1 / 82,1 |
57,8 |
354,0 |
100 - 75 - 50 |
|
89 |
57 |
545 |
| SLD 420-125 |
57,9 / 98,3 |
57,6 /98,3 |
67,4 |
416,0 |
100 - 75 - 50 |
|
89 |
76 |
675 |
| SLD 520-160 |
72,3 / 122,8 |
71,1 / 121,7 |
84,2 |
520,0 |
100 - 75 - 50 |
|
108 |
76 |
1030 |
| SLD 640-200 |
90,6 / 153,9 |
88,8 / 152,0 |
105,2 |
641,0 |
100 - 75 - 50 |
|
108 |
76 |
1050 |
* — холодопроизводительность компрессоров указана без использования экономайзера
Запросы на подбор компрессоров направляйте, пожалуйста:
Сатину Дмитрию — satin@phs-holod.ru
|
