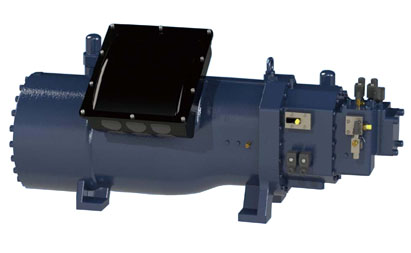

Полугерметичные винтовые компрессоры серии "LC"

Учитывая свой многолетний опыт по конструированию и анализу эксплуатации холодильных винтовых компрессоров, компанией Hanbell разработана серия LC - это полугерметичные компрессоры для низкотемпературного применения в системах (в том числе с разветвленными трубопроводами) в составе как однокомпрессорных, так и многокомпрессорных агрегатов.

Компрессору LC для работы необходим внешний маслоотделитель.

Основные области применения винтовых компрессоров LC

— низкотемпературные склады хранения замороженной продукции большого объема;

— универсальные камеры хранения с изменяемым температурным режимом,
например, от +4°C до -24°C;

— камеры для охлаждения и заморозки продукции с длительным циклом замораживания (4-8 и более часов), когда компрессор в течение длительного времени работает с высокой температурой кипения хладагента;

— многокомпрессорные агрегаты в составе низкотемпературных систем для технологического охлаждения.

Общие характеристики компрессоров

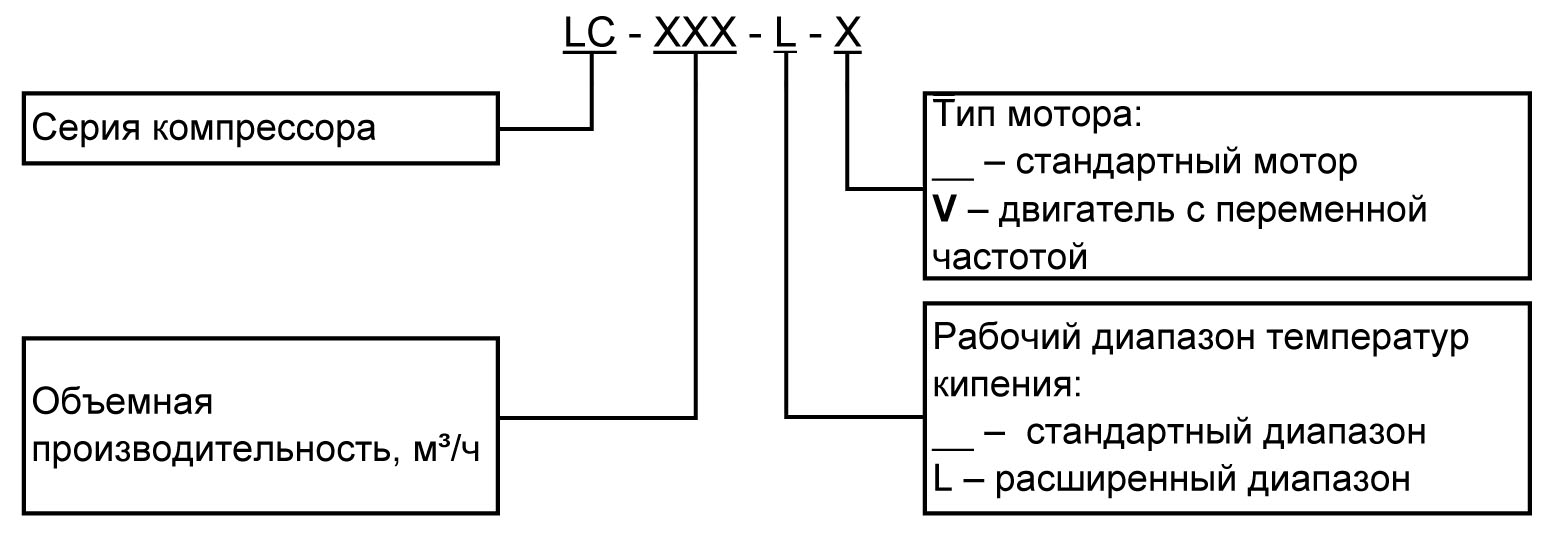

Обозначение модели

Техническая информация

Цены на компрессоры LС

Область применения

Фреон	Диапазон температур кипения, °С
R-404A/R507	-50 ... -10°C -50 ... +10°C у серии LC-L
R448A/R449A, R454C	-45 ... -10°C -45 ... +10°C у серии LC-L

Разрешенные хладагенты и масла:

R-404A/R507: HBR-B05 (вязкость масла POE 64 cSt)
R-22: HBR-B03 (вязкость масла POE 95 cSt)

Технические характеристики низкотемпературных винтовых компрессоров серии LC

Технические характеристики компрессоров указаны при
Ткип. = -40 °С, Тконд. = +40 °С, на R404A

Модель

Холодпроизводительность, кВт
при T₀= -40°С,
T_к= +40°С

Объемная произв. ступеней, м³/ч

Потребл. мощность, кВт

Рабочий ток, А

Диаметр трубопроводов, дюйм

с экономайзером

Всас.

Нагн.

LC-250

54,7

255,0

55,8

95,3

3″

2-1/2″

LC-410

91,5

415,0

88,5

151,2

4″

3″

LC-540

110,5

535,0

112,8

192,6

4″

3″

LC-540-L

117,5

535,0

111,8

190,8

4″

3″

Конструктивные особенности серии LC

широкий диапазон работы по температуре кипения на R404A/R507 от +5°С до -45°С;

регулируемая степень сжатия Vi (2.4 — 4.1) позволяет компрессору работать с высокой эффективностью во всем рабочем диапазоне, уменьшая время замораживания (в сравнении с компрессором с фиксированным Vi), а также позволяет повысить эксплуатационный ресурс компрессора за счет устранения режима «пережатия» при выходе камеры на режим;

профили винтовой пары оптимизированы именно для низкотемпературного режима для достижения максимальной эффективности;

мощные электродвигатели (модели LC-L), позволяющие работать при высоких температурах кипения хладагента (при выходе холодильной камеры на режим), а также оптимизированная система охлаждения мотора как парами всасываемого хладагента, так и путем впрыска жидкости, для поддержания температуры обмоток статора на оптимальном уровне);

большая масса корпуса компрессора (в сравнении с аналогичными сериями компрессоров), снижающая шум и вибрации при работе;

подшипники большого размера для увеличения ресурса работы компрессора и возможности работы на полиэфирном масле с номинальной вязкостью 68 cSt, что облегчает возврат масла из испарителей при большой протяженности трубопроводов;

реле протока масла, масляный фильтр, реле разности давления масла (для индикации необходимости замены масляного фильтра) встроены в компрессор;

фильтр порта экономайзера встроен, а запорный вентиль порта экономайзера установлен на компрессор, что позволяет снизить трудоемкость при монтаже;

встроенная система регулирования производительности (конструктивно аналогичная серии RC2), позволяет компрессору стабильно работать при частичной нагрузке.
