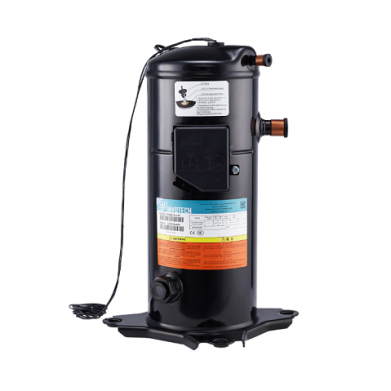

Среднетемпературные спиральные компрессоры серии "YM"
|
Среднетемпературные компрессоры INVOTECH серии YM разработаны для холодильных систем с температурой кипения от -20 до +5 °С на хладагенте R-404A и охватывают диапазон холодопроизводительности от 5 до 30 кВт.
В конструкции серии YM воплощены самые современные технические решения в части защиты компрессора: разгрузка при запуске, осевое и радиальное согласование спиралей и др., позволяющие сохранить работоспособность компрессора при самых тяжелых условиях эксплуатации.
Специальная серия компрессоров YIM со встроенным инверторным электромотором специально разработана для систем с необходимостью плавного регулирования производительности компрессора посредством изменения скорости вращения его вала.
|
 |
 |
Общие характеристики компрессоров
|
«YM»
(холодопроизводительность от 5 до 90 кВт)
|
«YIM»
со встроенным инверторным электродвигателем
(для плавного регулирования производительности в широких пределах)
|
Разрешенные хладагенты и масла:
- R-404A/R-507: синтетическое полиэфирное масло (POE) Emkarate RL32H
- R-22: минеральное масло 3GS
|
Диапазон температур кипения:
- от -30 до +10°С при работе на R-404A/R-507
- от -15 до +12°С при работе на R-22
|
Технические характеристики компрессоров серии YM_E
Технические характеристики компрессоров указаны при
Ткип. = -10 °С, Тконд. = +40 °С, хладагент — R-404A
| Модель |
Холодопроизв-ть (кВт)
R-404A
T0=-10°С, Tк=+40°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YM34E2 220V/1P |
3,56 |
1,98 |
16,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM34E1 |
3,56 |
2,03 |
5,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29 |
| YM43E2 220V/1P |
4,25 |
2,36 |
17,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM43E1 |
4,25 |
2,29 |
6,4 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
30 |
| YM49E2 220V/1P |
4,84 |
2,69 |
19,0 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM49E1 |
4,85 |
2,55 |
6,9 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
30 |
| YM60E2 220V/1P |
6,1 |
3,22 |
24,5 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
33 |
| YM60E1 |
6,1 |
3,22 |
8,5 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM70E2 220V/1P |
6,92 |
3,60 |
28,1 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
33 |
| YM70E1 |
6,92 |
3,53 |
10,3 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM86E2 220V/1P |
8,5 |
4,42 |
33,4 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1 1/4 |
3/4 |
38 |
| YM86E1 |
8,5 |
4,25 |
12,2 |
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
31 |
| YM102E1 |
10,1 |
5,05 |
14,3 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1 1/4 |
3/4 |
33 |
| YM115E1 |
11,33 |
5,1 |
17,1 |
1,6 |
239 |
239 |
463 |
7/8 |
1/2 |
1 1/4 |
3/4 |
38 |
| YM125E1 |
12,24 |
6,12 |
17,3 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
53 |
| YM132E1 |
12,89 |
6,45 |
18,4 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
53 |
| YM158E1 |
15,84 |
7,92 |
21,0 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
53 |
| YM182E1 |
17,86 |
8,93 |
23,6 |
2,7 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
53 |
| YM200E1 |
19,54 |
9,67 |
26,5 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
54 |
| YM210E1 |
20,54 |
10,17 |
27,6 |
3,0 |
260 |
244 |
508 |
1 1/8 |
7/8 |
1 3/4 |
1 1/4 |
54 |
| YM235E1 |
23,22 |
11,9 |
28,9 |
3,2 |
318 |
310 |
545 |
1 3/8 |
7/8 |
— |
— |
90 |
| YM260E1 |
25,7 |
13,15 |
32,8 |
3,2 |
318 |
310 |
545 |
1 3/8 |
7/8 |
— |
— |
90 |
| YM350E1 |
31,5 |
14,35 |
41,0 |
5,5 |
356 |
326 |
677 |
1 5/8 |
1 1/4 |
— |
— |
100 |
| YM410E1 |
37,05 |
16,68 |
51,0 |
5,5 |
356 |
326 |
677 |
1 5/8 |
1 1/4 |
— |
— |
104 |
Технические характеристики компрессоров серии YIM_E
Технические характеристики компрессоров указаны при
Ткип. = -10 °С, Тконд. = +40 °С, хладагент — R-404A, частота вращения 4500 об/мин
| Модель |
Холодопроизв-ть (кВт)
R-404A
T0=-10°С, Tк=+40°С |
Потребляемая мощность (кВт) |
Max. раб ток (А) |
Заправка маслом (л) |
Габаритные размеры (мм) |
Диаметры присоед. трубопров (дюйм) |
Резьба под вентиль "Rotalock" (дюйм) |
Масса нетто (кг) |
| дл. |
шир. |
выс. |
всас. |
нагн. |
всас. |
нагн. |
| YIM38E1 |
6,24 |
3,38 |
|
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29,5 |
| YIM42E1 |
6,74 |
3,65 |
|
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29,5 |
| YIM50E2 220V/1P |
7,88 |
4,02 |
|
|
|
|
|
|
|
|
|
|
| YIM50E1 |
7,88 |
3,90 |
|
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29,5 |
| YIM60E2 220V/1P |
9,46 |
4,77 |
|
|
|
|
|
|
|
|
|
|
| YIM60E1 |
9,46 |
4,61 |
|
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29,5 |
| YIM72E2 220V/1P |
11,35 |
5,73 |
|
|
|
|
|
|
|
|
|
|
| YIM72E1 |
11,35 |
5,54 |
|
1,4 |
239 |
239 |
418 |
7/8 |
1/2 |
1 1/4 |
3/4 |
29,5 |
Компрессоры серии YIM_E поставляются в комплекте с контроллером и платой.
Диапазон регулирования по частоте вращения от 1800 до 5400 об/мин
