Латунные дистрибьюторы ПХС для хладагента
|
В 2022 году компанией ПХС был разработан собственный модельный ряд латунных дистрибьюторов хладагента (серии MSA и MN), широко используемых производителями холодильного теплообменного оборудования при изготовлении воздухоохладителей и испарителей.
Выходные отверстия дистрибьюторов ПХС под распределительные трубки диаметром 5,0; 6,0; 8,0 мм.
|
 |

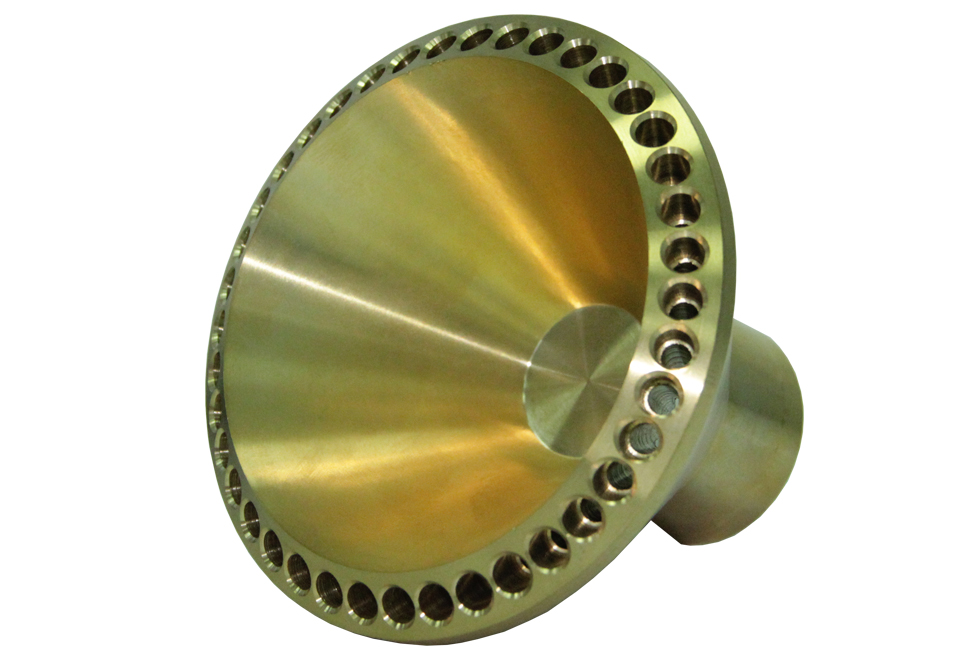

Латунные дистрибьюторы серии MSA
|
При установке дистрибьютора MSA трубка, идущая от ТРВ, вставляется вовнутрь входного патрубка, сужение перед распределительными каналами отсутствует, поэтому дистрибьютор MSA предпочтительно устанавливать вертикально (выходными трубками вниз).
Расшифровка обозначения моделей
| MSA |
-07 |
-060 |
-15,9 |
| Серия |
Количество
выходов |
Диаметр выходов,
мм |
Диаметр входа под трубу,
мм |
|
 |

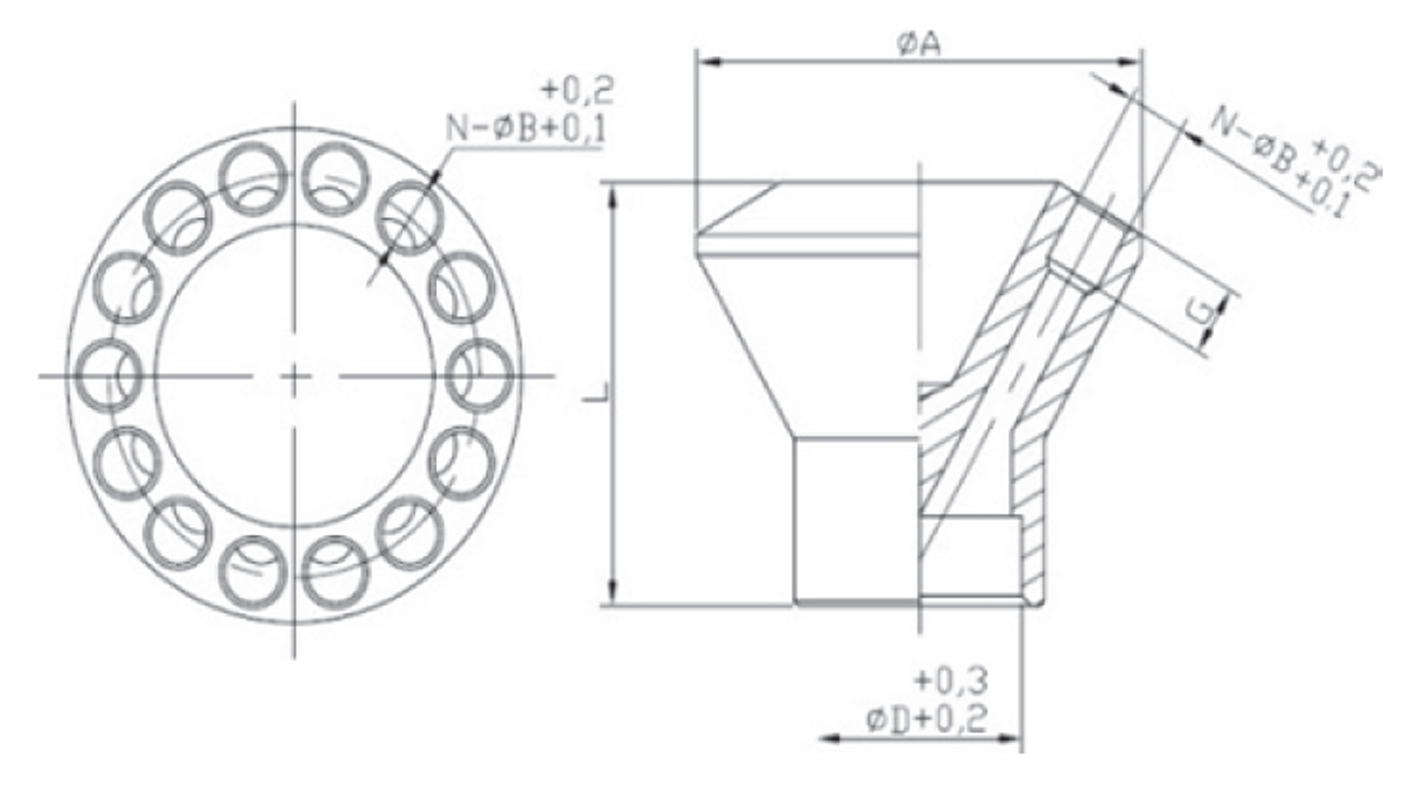

Таблица моделей дистрибьюторов серии «MSA» с выходами под трубку 6 мм
Труба вставляется внутрь входного патрубка дистрибьютора
| Модель |
Кол-во выходов |
Размер (мм) |
| ØB |
G |
ØA |
ØD |
ØD1 |
L |
| MSA-02-060-9,5 |
2 |
6,1 |
6 |
20 |
9,7 |
14 |
26 |
| MSA-03-060-9,5 |
3 |
6,1 |
6 |
20 |
9,7 |
14 |
26 |
| MSA-04-060-12,7 |
4 |
6,1 |
6 |
22 |
12,9 |
17 |
29 |
| MSA-06-060-12,7 |
6 |
6,1 |
7 |
26 |
12,9 |
17 |
30 |
| MSA-07-060-15,9 |
7 |
6,1 |
7 |
30 |
16,1 |
20 |
30 |
| MSA-08-060-15,9 |
8 |
6,1 |
7 |
32 |
16,1 |
20 |
32 |
| MSA-09-060-15,9 |
9 |
6,1 |
7 |
35 |
16,1 |
20 |
35 |
| MSA-10-060-15,9 |
10 |
6,1 |
7 |
35 |
16,1 |
20 |
35 |
| MSA-11-060-15,9 |
11 |
6,1 |
7 |
40 |
16,1 |
20 |
40 |
| MSA-12-060-15,9 |
12 |
6,1 |
7 |
40 |
16,1 |
20 |
40 |
| MSA-13-060-15,9 |
13 |
6,1 |
7 |
43 |
16,1 |
21 |
42 |
| MSA-14-060-15,9 |
14 |
6,1 |
7 |
46 |
16,1 |
21 |
44 |
| MSA-14-060-22,2 |
14 |
6,1 |
7 |
46 |
22,4 |
27 |
44 |
| MSA-15-060-22,2 |
15 |
6,1 |
7 |
46 |
22,4 |
27 |
44 |
| MSA-16-060-22,2 |
16 |
6,1 |
7 |
48 |
22,4 |
27 |
46 |
| MSA-18-060-22,2 |
18 |
6,1 |
8 |
54 |
22,4 |
27 |
48 |
| MSA-20-060-22,2 |
20 |
6,1 |
8 |
60 |
22,4 |
27 |
53 |
| MSA-22-060-22,2 |
22 |
6,1 |
8 |
64 |
22,4 |
27 |
56 |
| MSA-24-060-28,8 |
24 |
6,1 |
8 |
70 |
28,8 |
34 |
60 |
| MSA-28-060-28,8 |
28 |
6,1 |
8 |
75 |
28,8 |
34 |
64 |
| MSA-30-060-28,8 |
30 |
6,1 |
8 |
80 |
28,8 |
34 |
67 |
| MSA-40-060-34,9 |
40 |
6,1 |
10 |
105 |
35,2 |
42 |
90 |
| MSA-42-060-34,9 |
42 |
6,1 |
10 |
110 |
35,2 |
42 |
86 |
|
 |

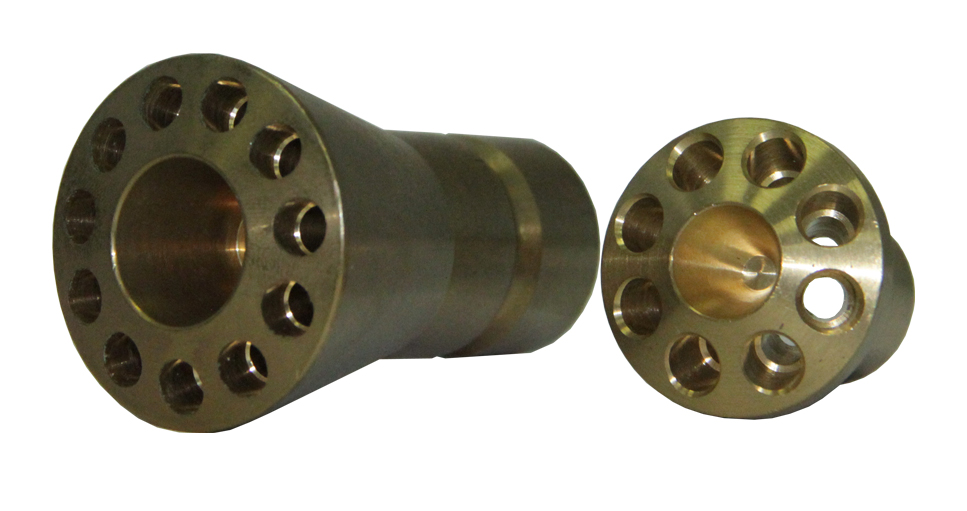

Латунные дистрибьюторы серии MN
|
При монтаже дистрибьютора MN трубка подачи парожидкостной смеси от ТРВ надевается на входной патрубок дистрибьютора снаружи, дистрибьютор имеет сужение на входе в распределительные трубки, поэтому дистрибьютор MN допустимо устанавливать в любом пространственном положении.
Расшифровка обозначения моделей
| MN |
-04 |
-050 |
-15,9 |
| Серия |
Количество
выходов |
Диаметр выходов,
мм |
Наружный размер
входного патрубка, мм |
|
 |

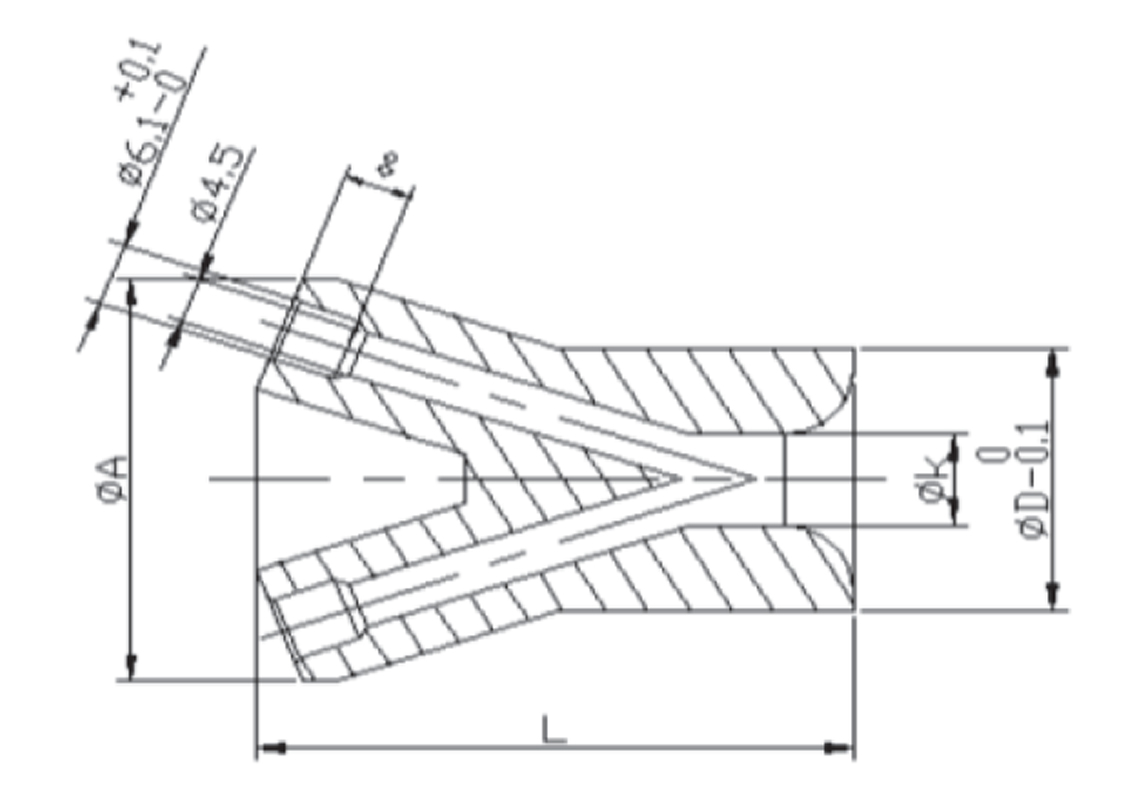

Таблица моделей дистрибьюторов серии «MN» с выходами под трубки 5мм и 6мм
Дистрибьютор вставляется внутрь труб с сужением проходного сечения
| Модель |
Кол-во выходов |
Размер (мм) |
| ØB |
G |
ØA |
ØD |
ØK |
L |
| MN-04-050-9,8 |
4 |
5,1 |
5 |
18 |
9,8 |
4 |
24 |
| MN-05-050-13,8 |
5 |
5,1 |
5 |
20 |
13,8 |
5 |
29 |
| MN-06-050-13,8 |
6 |
5,1 |
5 |
22 |
13,8 |
5 |
32 |
| MN-07-050-13,8 |
7 |
5,1 |
5 |
22 |
13,8 |
5 |
32 |
| MN-08-050-19,8 |
8 |
5,1 |
6 |
26 |
19,8 |
6 |
40 |
| MN-06-060-13,8 |
6 |
6,1 |
6 |
26 |
13,8 |
6 |
40 |
| MN-07-060-19,8 |
7 |
6,1 |
6 |
30 |
19,8 |
8 |
45 |
| MN-08-060-19,8 |
8 |
6,1 |
6 |
30 |
19,8 |
8 |
45 |
| MN-12-060-25,8 |
12 |
6,1 |
7 |
40 |
25,8 |
10 |
52 |
| MN-14-060-32,8 |
14 |
6,1 |
7 |
44 |
32,8 |
11 |
57 |
| MN-18-060-32,8 |
18 |
6,1 |
8 |
54 |
32,8 |
12 |
70 |
| MN--42-060-39,3 |
42 |
6,1 |
10 |
110 |
39,3 |
20 |
86 |
|
 |
