Ресиверы BitzerЖидкостные ресиверы фирмы Bitzer (Германия) нашли широкое применение в промышленных холодильных установках, производимых на территории России, благодаря хорошему соотношению цена/качество в диапазоне объемов от 40 до 300 литров.
 Компания ПХС поддерживает значительный складской запас как горизонтальных, так и вертикальных ресиверов Bitzer объемом от 30 до 320 литров с максимальным рабочим давлением 28 Бар и температурным диапазоном эксплуатации от −10 до +100°С.
Для хладагента R-410A Bitzer выпускает специальную серию ресиверов F....K объемом от 30 до 160 литров.
Все ресиверы этой серии также являются для ПХС стандартными складскими позициями для немедленной поставки заказчикам. Все ресиверы Bitzer, поставляемые ПХС, оборудованы двумя смотровыми глазками для контроля уровня заполнения ресивера жидким хладагентом.
В качестве опции на место крепления нижнего смотрового глазка может быть установлен поплавковый датчик уровня, по сигналу которого может загораться сигнальная лампа щита управления или производиться аварийная остановка холодильной системы. На место установки верхнего смотрового глазка может быть смонтирован поплавковый датчик уровня для сигнализации аварийного повышения уровня хладагента в ресивере.
Поставляется также широкая номенклатура адаптеров для установки предохранительных клапанов различной производительности.
Горизонтальные ресиверы «Bitzer»
| Модель |
Объем (л) |
Габаритные размеры (мм) |
Диаметр (мм) |
Присоединение резьба / фланец (дюйм) |
Присоединительные патрубки (дюйм) |
| вход |
выход |
вход |
выход |
| F252H |
25 |
824×305×287 |
216 |
1 1/4-12UNF |
1 1/4-12UNF |
7/8 |
7/8 |
| F302H |
30 |
944×305×287 |
216 |
1 1/4-12UNF |
1 1/4-12UNF |
7/8 |
7/8 |
| F402H |
39 |
1214×305×303 |
216 |
1 3/4-12UNF |
1 3/4-12UNF |
1 1/8 |
1 1/8 |
| F552T |
54 |
1664×305×301 |
216 |
1 3/4-12UNF |
1 3/4-12UNF |
1 1/8 |
1 1/8 |
| F562N |
56 |
964×305×408 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 3/8 |
1 1/8 |
| F732N |
73 |
1214×305×408 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 3/8 |
1 1/8 |
| F902N |
89 |
1464×305×413 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 5/8 |
1 3/8 |
| F1052T |
105 |
1719×305×413 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 5/8 |
1 3/8 |
| F1202N |
112 |
1233×368×475 |
368 |
112×112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| F1602N |
160 |
1733×368×475 |
368 |
112×112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| F2202N |
228 |
1348×500×665 |
500 |
140×140 |
112×112 |
3 1/8 |
2 1/8 |
| F3102N |
320 |
1848×500×665 |
500 |
140×140 |
112×112 |
3 1/8 |
2 1/8 |
| Горизонтальные ресиверы с увеличенными патрубками |
| F302G |
30 |
944×305×287 |
216 |
2 1/4-12UN |
2 1/4-12UN |
1 5/8 |
1 5/8 |
| F562G |
56 |
964×305×408 |
298 |
112x112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| F1052G |
105 |
1719×305×413 |
298 |
112x112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| F1602G |
160 |
1733×368×475 |
368 |
140x140 |
112x112 |
3 1/8 |
2 1/8 |
Горизонтальные ресиверы для R-410A и CO2 Subcritical
|
| F302K |
30 |
944×305×287 |
216 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| F562K |
56 |
964×305×408 |
298 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| F1052K |
105 |
1719×305×413 |
298 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| F1602K |
160 |
1733×368×475 |
368 |
2 * 1 3/4 |
1 3/4 |
2 * 1 1/8 |
1 1/8 |
Вертикальные ресиверы «Bitzer»
| Модель |
Объем (л) |
Габаритные размеры (мм) |
Диаметр (мм) |
Присоединение резьба / фланец (дюйм) |
Присоединительные патрубки (дюйм) |
| вход |
выход |
вход |
выход |
| FS302 |
30 |
316×265×1266 |
216 |
1 3/4-12UNF |
1 1/4-12UNF |
1 1/8 |
7/8 |
| FS402 |
39 |
316×265×1266 |
216 |
1 3/4-12UNF |
1 1/4-12UNF |
1 1/8 |
7/8 |
| FS 562 |
56 |
381×341×1019 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 3/8 |
1 1/8 |
| FS 732 |
73 |
381×341×1269 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 3/8 |
1 1/8 |
| FS 902 |
89 |
381×341×1524 |
298 |
2 1/4-12UN |
1 3/4-12UNF |
1 5/8 |
1 3/8 |
| FS 1122 |
112 |
470×416×1288 |
368 |
112×112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| FS 1602 |
160 |
470×416×1788 |
368 |
112×112 |
2 1/4-12UN |
2 1/8 |
1 5/8 |
| FS 2202 |
228 |
660×542×1425 |
500 |
140×140 |
112×112 |
3 1/8 |
2 1/8 |
| FS 3102 |
320 |
660×542×1925 |
500 |
140×140 |
112×112 |
3 1/8 |
2 1/8 |
| FS 4002 |
395 |
858×706×1528 |
650 |
160×160 |
140×140 |
DN100 |
3 1/8 |
| FS 4752 |
473 |
858×706×1778 |
650 |
160×160 |
140×140 |
DN100 |
3 1/8 |
| FS 5502 |
550 |
858×706×2028 |
650 |
160×160 |
140×140 |
DN100 |
3 1/8 |
| Вертикальные ресиверы для R-410A и CO2 Subcritical |
| FS302K |
30 |
985×298×265 |
216 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| FS562K |
56 |
997×373×340 |
298 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| FS1052K |
105 |
1497×373×340 |
298 |
2 * 1 1/4 |
1 1/4 |
2 * 7/8 |
7/8 |
| FS1602K |
160 |
1784×454×416 |
368 |
2 * 1 3/4 |
1 3/4 |
2 * 1 1/8 |
1 1/8 |

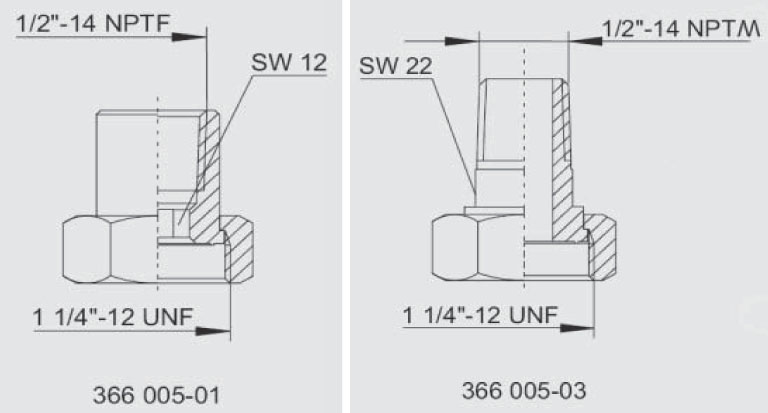

Адаптеры для предохранительного клапана
| Модель |
Размер гайки |
Размер штуцера |
| 366005 - 01 |
1 1/4"-12 UNF |
1/2"-14 NPTF |
| 366005 - 02 |
1 1/4"-12 UNF |
G 1/2 |
| 366005 - 03 |
1 1/4"-12 UNF |
1/2"-14 NPTM |
| 366005 - 04 |
1 1/4"-12 UNF |
G 1/2 |
| 366005 - 05 |
1 1/4"-12 UNF |
3/8"-18 NPTF |
|
|
|
