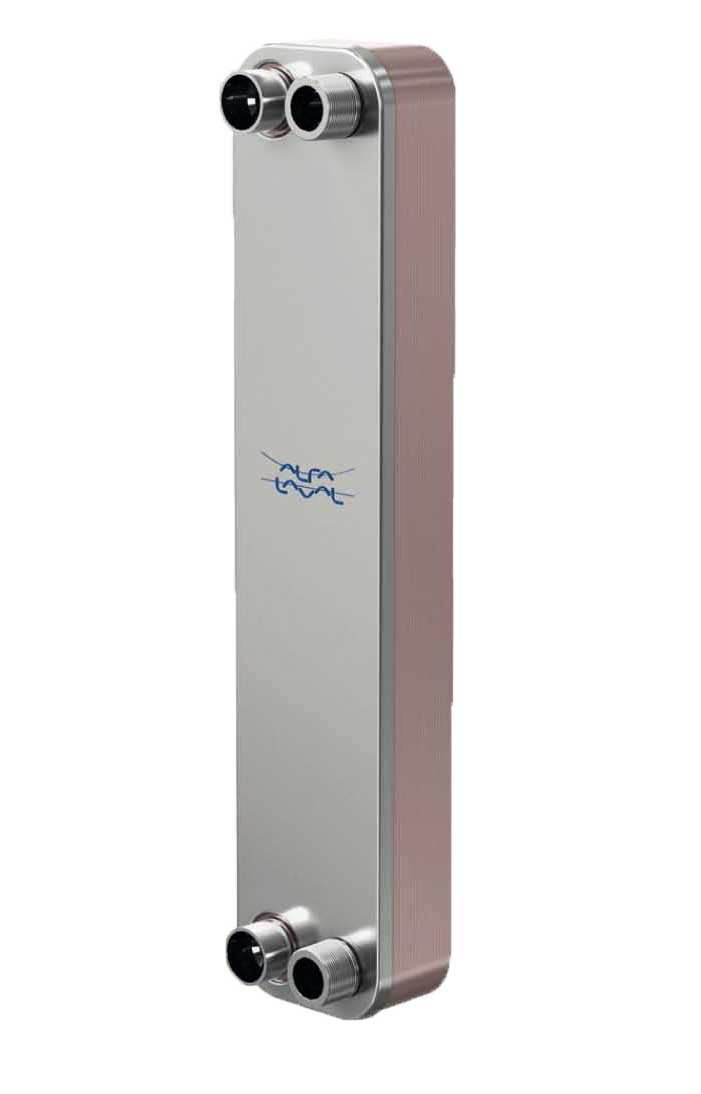

Пластинчатые теплообменники CB60-CBH60

Паяные пластинчатые теплообменники Alfa Laval CB отличаются эффективностью теплопередачи и занимают мало места.

Применение

      Нагрев и охлаждение в системе ОВКВ

      Замораживание

      Охлаждение масла

      Нагрев и охлаждение в промышленности



 Преимущества

      Компактное исполнение

      Простота монтажа

      Возможность самоочистки

      Низкая потребность в уходе и обслуживании

      Все изделия испытываются давлением на прочность и плотность

      Без использования прокладки

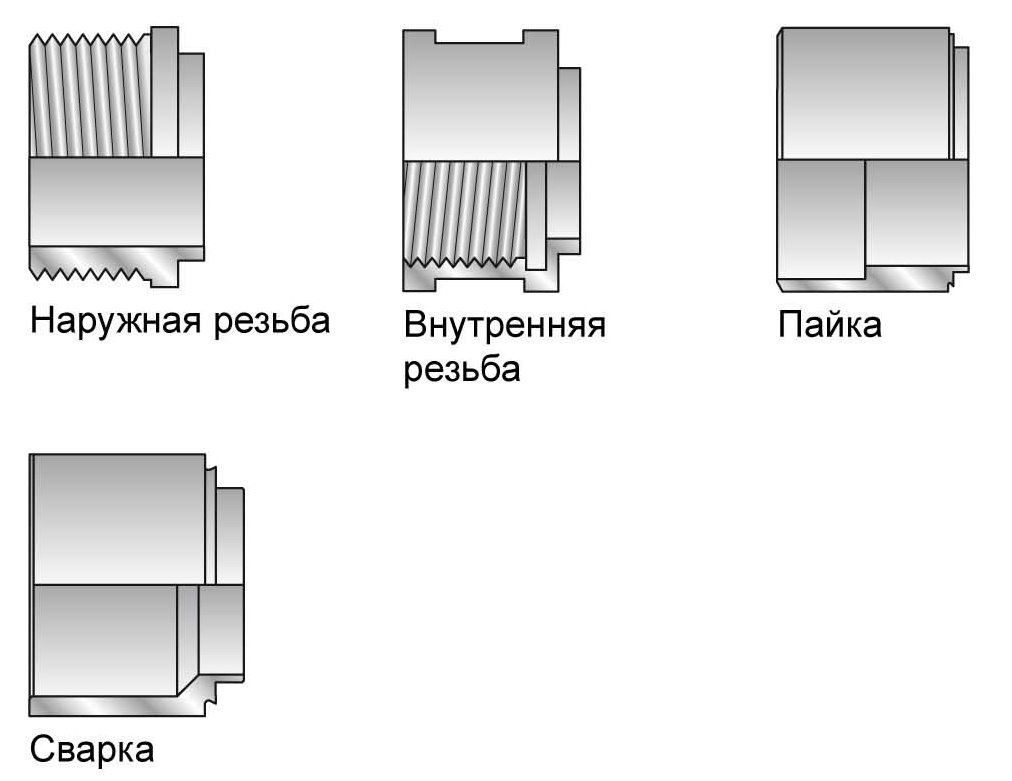

Конструкция                                                Примеры соединений

Материал припоя герметизирует и удерживает пластины вместе на точках соприкосновения. Это обеспечивает оптимальную эффективность теплопередачи и сопротивление давлению. Использование передовых технологий проектирования и обширные испытания гарантируют высокие эксплуатационные характеристики и максимально возможный срок службы.

Имеются различные классы давления для различных потребностей.

Теплообменник может поставляться с системой распределения хладагента в целях обеспечения оптимальной производительности испарителя.

Каждый теплообменник, создаваемый на базе стандартных компонентов и модульной концепции, изготавливается по заказу для удовлетворения конкретных потребностей каждой отдельной установки.

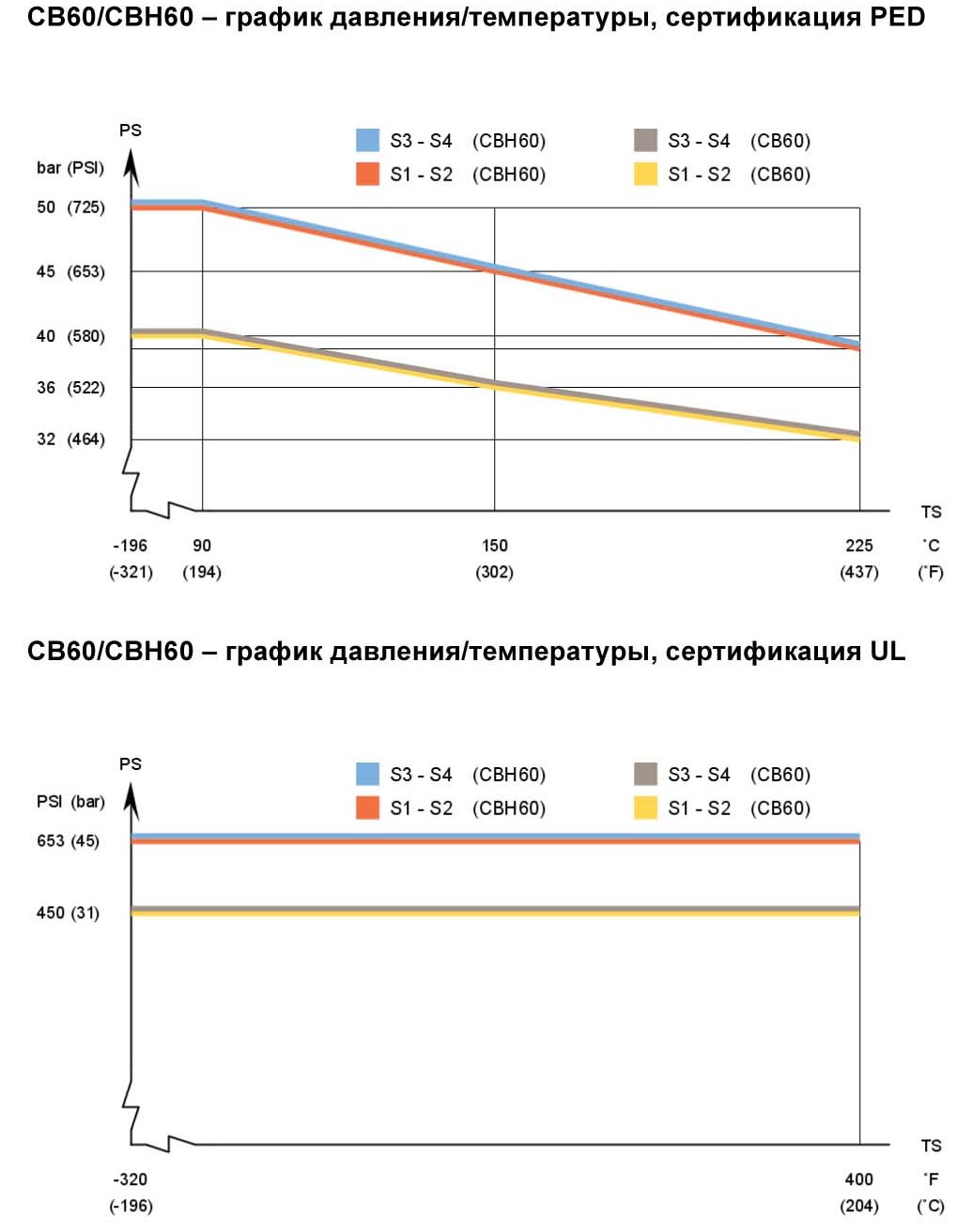

 Технические характеристики                                 Расчетное давление и температура




Стандартные материалы
Накладки    Нержавеющая сталь
Соединения    Нержавеющая сталь
Пластины   Нержавеющая сталь
Твердый припой   Медь

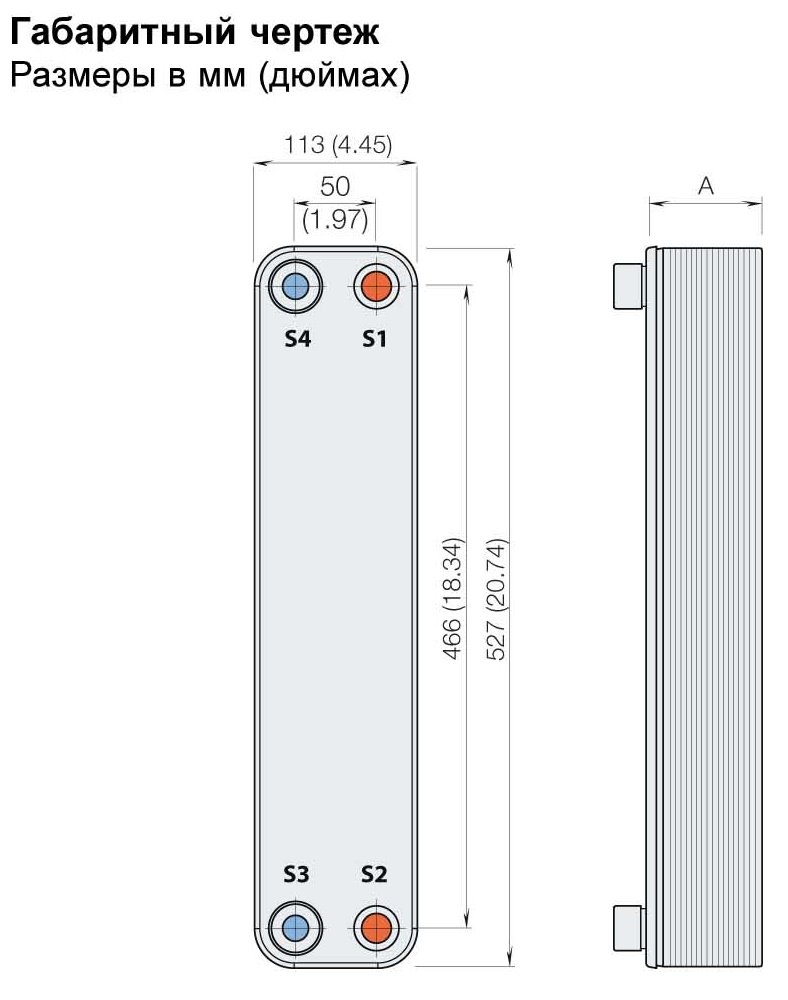

Размеры и масса¹
Размер (мм)    13 + (2.32 * n)
Размер (дюймов)   0.51 + (0.09 * n)
Масса (кг)²    2.1 + (0.18 * n)
Масса (фунтов)²    4.63 + (0.4 * n)
1. n = количество пластин
2. Без соединений

Стандартные данные
Объем на один канал, л 0.103 (0.027)
(галлонов)
Максимальная крупность 1 (0.039)
частиц, мм (дюймов)
Макс. расход¹ м³   14 (62)
(галлонов в минуту)
Направление потока  Паралельно
Мин. кол-во пластин 4
Макс. кол-во пластин 150
1. Воды при 5 м/с (16.4 фута/с) (скорость в месте соединения)





Предназначен для работы в условиях полного вакуума

Имеются пластинчатые теплообменники Alfa Laval с широкой номенклатурой сертификатов для сосудов, работающих под давлением.
