Пластинчатые теплообменники HBL210

Пластинчатые меднопаяные теплообменники Baode серии HBL210 со встроенным дистрибьютором хладагента отличаются эффективностью теплопередачи и компактностью.

Применение в качестве:

  • конденсатора;
  • испарителя.

Технические характеристики

  • Направление потока: диагональное
  • Материал пластин: нержавеющая сталь SS304 / SS316
  • Материал соединений: нержавеющая сталь SS304
  • Припой: медь / никель
  • Утвержденные сертификаты: UL, CE, BV, DNV, GL,  ISO9001, ISO14001
  • Max. расход: 100,0 м³/ч
  • Фреон: R-22, R-401, R-407, R-515A
  • Max. / Min. температура: 200 / 190 °C
  • Max. давление: 30 / 45 бар

Цены на теплообменники Baode

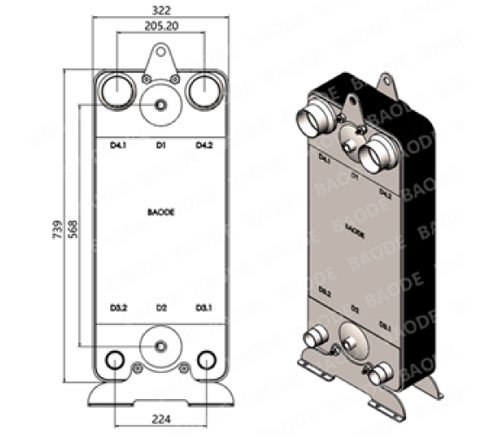

Модель Кол-во пластин (шт) Производительность (кВт) Потеря давления (кПа) ** Габариты (мм) Диаметры присоед. трубопров (дюйм) Чертеж
Ипаритель Конденсатор жидкость хладагент
HBL210E 90 271,0 250,0 49 / 39 739×322×288 victaulic
2 1/2″ - 2 1/2″ servise - 1/2″
1 3/8″ - 2 5/8″ пайка
100 300,0 279,0 50 / 40 739×322×316
120 361,0 336,0 52 / 43 739×322×348
150 442,0 422,0 55 / 47 739×322×426
180 515,0 508,0 57 / 53 739×322×504
210 580,0 594,0 59 / 59 739×322×626
HBL210D 82 254,0 52 / — 739×322×504 victaulic
2 1/2″ - 2 1/2″
servise - 1/2″
1 3/8″ - 2 1/8″ пайка
102 318,0 54 / — 739×322×301
122 382,0 57 / — 739×322×357
142 444,0 59 / — 739×322×413 victaulic
3″ - 3″
servise - 1/2″
1 3/8″ - 2 5/8″ пайка
162 504,0 63 / — 739×322×470
182 562,0 66 / — 739×322×526
202 620,0 70 / — 739×322×583
222 672,0 74 / — 739×322×639

** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).

Примеры соединений:

Вопросы по теплообменникам направляйте, пожалуйста:

Маргелову Георгию — vactekh@mail.ru
