Пластинчатые теплообменники HBL26W
|
Пластинчатые меднопаяные теплообменники Baode серии HBL26W без дистрибьютора отличаются эффективностью теплопередачи и компактностью.
Применение в качестве:
- конденсатора;
- испарителя (при малом количестве пластин);
- экономайзера;
- однофазного теплообмена (жидкие или газообразные носители).
|
 |
Технические характеристики
- Направление потока: параллельное
- Материал пластин: нержавеющая сталь SS304 / SS316
- Материал соединений: нержавеющая сталь SS304
- Припой: медь / никель
- Утвержденные сертификаты: UL, CE, BV, DNV, GL, ISO9001, ISO14001
|
- Max. расход: 8,1 м³/ч
- Фреон: R-22, R-401, R-407, R-515A
- Max. / Min. температура: 200 / 190 °C
- Max. давление: 30 / 45 бар
|
 |
| Модель |
Кол-во пластин (шт) |
Производительность (кВт) |
Потеря давления (кПа) ** |
Габариты (мм) |
Диаметры присоед. трубопров (дюйм) |

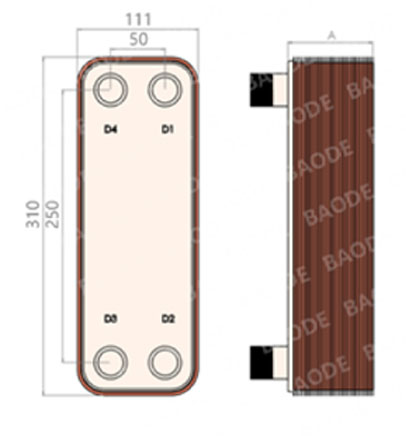

Чертеж |
| Ипаритель |
Конденсатор |
жидкость |
хладагент |
| HBL26W-D |
14 |
2,7 |
3,6 |
3,3 / 3,8 |
310×111×42 |
1″ - 1″
резьба
7/8″
пайка |
1″ - 1″
резьба
7/8″
пайка |
 |
| 20 |
3,8 |
5,5 |
4,0 / 3,9 |
310×111×56 |
| 24 |
4,3 |
6,7 |
4,2 / 4,0 |
310×111×66 |
| 30 |
5,0 |
8,6 |
4,5 / 4,2 |
310×111×80 |
| 34 |
5,5 |
9,9 |
4,7 / 4,4 |
310×111×89 |
| 40 |
6,1 |
11,8 |
5,0 / 4,6 |
310×111×104 |
| 44 |
— |
13,2 |
— / 4,8 |
310×111×113 |
| 50 |
— |
14,9 |
— / 5,1 |
310×111×127 |
| 60 |
— |
18,0 |
— / 5,6 |
310×111×150 |
| 70 |
— |
21,1 |
— / 6,3 |
310×111×174 |
** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).
Примеры соединений:
Вопросы по теплообменникам направляйте, пожалуйста:
Маргелову Георгию — vactekh@mail.ru
|
