Пластинчатые теплообменники HBL50С
|
Пластинчатые меднопаяные теплообменники Baode серии HBL50L без дистрибьютора отличаются эффективностью теплопередачи и компактностью.
Применение в качестве:
- конденсатора;
- испарителя (при малом количестве пластин);
- экономайзера;
- однофазного теплообмена (жидкие или газообразные носители).
|
 |
Технические характеристики
- Направление потока: параллельное
- Материал пластин: нержавеющая сталь SS304 / SS316
- Материал соединений: нержавеющая сталь SS304
- Припой: медь / никель
- Утвержденные сертификаты: UL, CE, BV, DNV, GL, ISO9001, ISO14001
|
- Max. расход: 12,7 м³/ч
- Фреон: R-22, R-401, R-407, R-515A
- Max. / Min. температура: 200 / 190 °C
- Max. давление: 30 / 45 бар
|
 |
| Модель |
Кол-во пластин (шт) |
Производительность (кВт) |
Потеря давления (кПа) ** |
Габариты (мм) |
Диаметры присоед. трубопров (дюйм) |

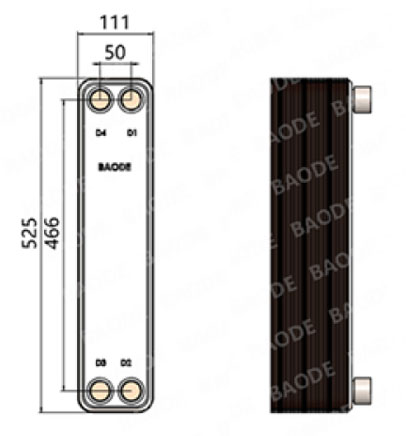

Чертеж |
| Ипаритель |
Конденсатор |
жидкость |
хладагент |
| HBL50C |
14 |
9,5 |
9,5 |
35 / 33 |
525×111×46 |
1″ - 1″
резьба
7/8″
пайка |
1″ - 1″
резьба
7/8″
пайка |
 |
| 20 |
14,4 |
14,4 |
40 / 39 |
525×111×60 |
| 24 |
19,2 |
19,2 |
42 / 42 |
525×111×74 |
| 30 |
22,4 |
22,5 |
44 / 44 |
525×111×84 |
| 34 |
24,0 |
24,5 |
47 / 47 |
525×111×97 |
| 40 |
30,2 |
30,8 |
47 / 48 |
525×111×107 |
1 1/4″ -
1 1/4″
резьба
1 1/8″
пайка |
1 1/4″ -
1 1/4″
резьба
1 1/8″
пайка |
| 50 |
— |
38,9 |
— / 49 |
525×111×130 |
| 60 |
— |
47,0 |
— / 50 |
525×111×157 |
| 70 |
— |
55,1 |
— / 50 |
525×111×180 |
| 80 |
— |
63,2 |
— / 50 |
525×111×203 |
| 90 |
— |
71,3 |
— / 50 |
525×111×226 |
** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).
