Пластинчатые теплообменники HBL50D

Пластинчатые меднопаяные теплообменники Baode серии HBL50D со встроенным дистрибьютором хладагента отличаются эффективностью теплопередачи и компактностью.

Применение в качестве:

  • конденсатора;
  • испарителя.

Технические характеристики

  • Направление потока: параллельное
  • Материал пластин: нержавеющая сталь SS304 / SS316
  • Материал соединений: нержавеющая сталь SS304
  • Припой: медь / никель
  • Утвержденные сертификаты: UL, CE, BV, DNV, GL,  ISO9001, ISO14001
  • Max. расход: 14,0 м³/ч
  • Фреон: R-22, R-401, R-407, R-515A
  • Max. / Min. температура: 200 / 190 °C
  • Max. давление: 30 / 45 бар

Цены на теплообменники Baode

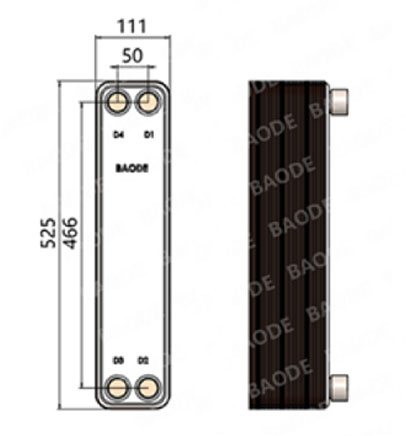

Модель Кол-во пластин (шт) Производительность (кВт) Потеря давления (кПа) ** Габариты (мм) Диаметры присоед. трубопров (дюйм) Чертеж
Ипаритель Конденсатор жидкость хладагент
HBL50D 14 10,0 9,0 50 / 39 525×111×46 1″ - 1″
резьба

7/8″
пайка
5/8″ - 1 1/8″
пайка
20 15,2 13,7 56 / 44 525×111×60
30 23,8 21,6 63 / 50 525×111×84
34 27,3 24,6 65 / 51 525×111×97
40 32,3 29,3 67 / 53 525×111×107
50 40,5 37,0 70 / 60 525×111×130 1 1/4″ - 1 1/4″
резьба

1 1/8″
пайка
7/8″ - 1 3/8″
пайка
60 49,2 44,7 73 / 63 525×111×157
70 56,9 52,4 75 / 66 525×111×180
80 64,0 60,0 77 / 70 525×111×203
90 70,4 67,6 / 50 525×111×226

** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).

Примеры соединений:
