Пластинчатые теплообменники HBL95B(X)

Пластинчатые меднопаяные теплообменники Baode серии HBL95B(X) без дистрибьютора отличаются эффективностью теплопередачи и компактностью.

Применение в качестве:

  • конденсатора;
  • экономайзера;
  • однофазного теплообмена (жидкие или газообразные носители).

Технические характеристики

  • Направление потока: параллельное
  • Материал пластин: нержавеющая сталь SS304 / SS316
  • Материал соединений: нержавеющая сталь SS304
  • Припой: медь / никель
  • Утвержденные сертификаты: UL, CE, BV, DNV, GL,  ISO9001, ISO14001
  • Max. расход: 39 м³/ч
  • Фреон: R-22, R-401, R-407, R-515A
  • Max. / Min. температура: 200 / 190 °C
  • Max. давление: 30 / 45 бар

Цены на теплообменники Baode

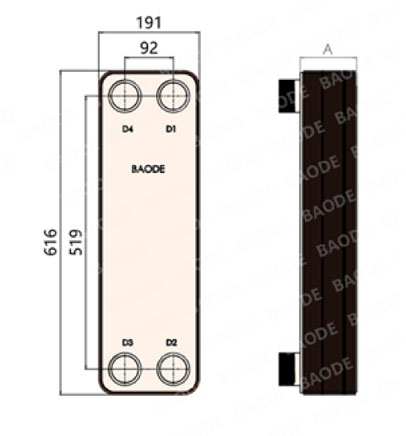

Модель Кол-во пластин (шт) Производительность (кВт) Потеря давления (кПа) ** Габариты (мм) Диаметры присоед. трубопров (дюйм) Чертеж
Ипаритель Конденсатор жидкость хладагент
HBL95B(X) 20 19,1 23,2 36 / 30 616×191×67 G2″ G2″



1 5/8″
пайка
30 30,2 35,3 38 / 31 616×191×95
40 41,3 48,2 40 / 31 616×191×124
50 61,1 — / 32 616×191×153
60 74,0 — / 33 616×191×181
70 86,8 — / 33 616×191×210
80 99,7 — / 34 616×191×238
90 112,0 — / 34 616×191×267
100 125,6 — / 34 616×191×295

** - Потеря давления дана по потоку жидкости (воды) (испаритель/конденсатор).

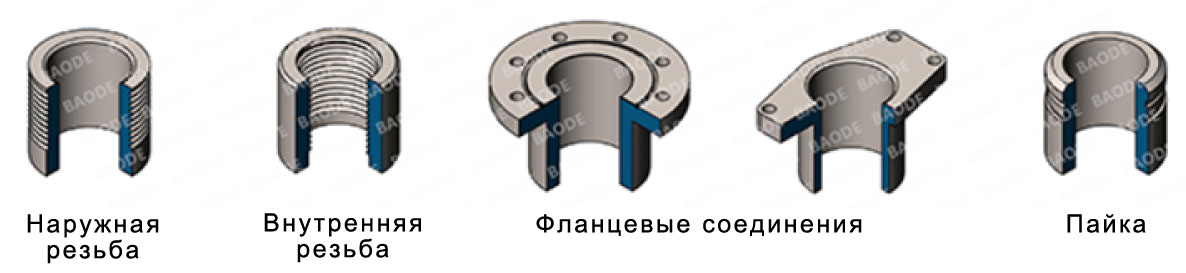

Примеры соединений:

Вопросы по теплообменникам направляйте, пожалуйста:

Маргелову Георгию — vactekh@mail.ru
