Спиральные герметичные компрессоры серии "Orbit"

Модельный ряд Orbit включает 10 моделей компрессоров, работающих в средне и высокотемпературных режимах. Большая стандартная область применения позволяет широко использовать компрессоры в чиллерах и системах кондиционирования.

Отличительными особенностями данной серии являются высокая эффективность, плавность хода, надежность.

Общие характеристики компрессоров

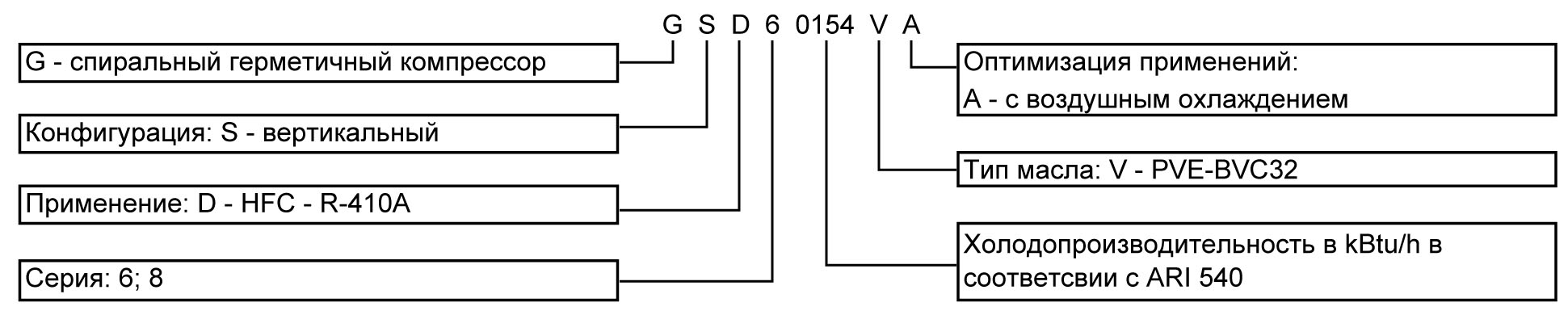

Обозначение модели

Разрешенные хладагенты и масла:

R-410A, R-452B, R-454B, R-32:
синтетическое поливинилэфирное (PVE)
масло BVC32

Варианты исполнения

Компрессоры поставляются под пайку (тип B) или
под резьбу с адаптерами под пайку или запорными
клапанами Rotalock (тип R).

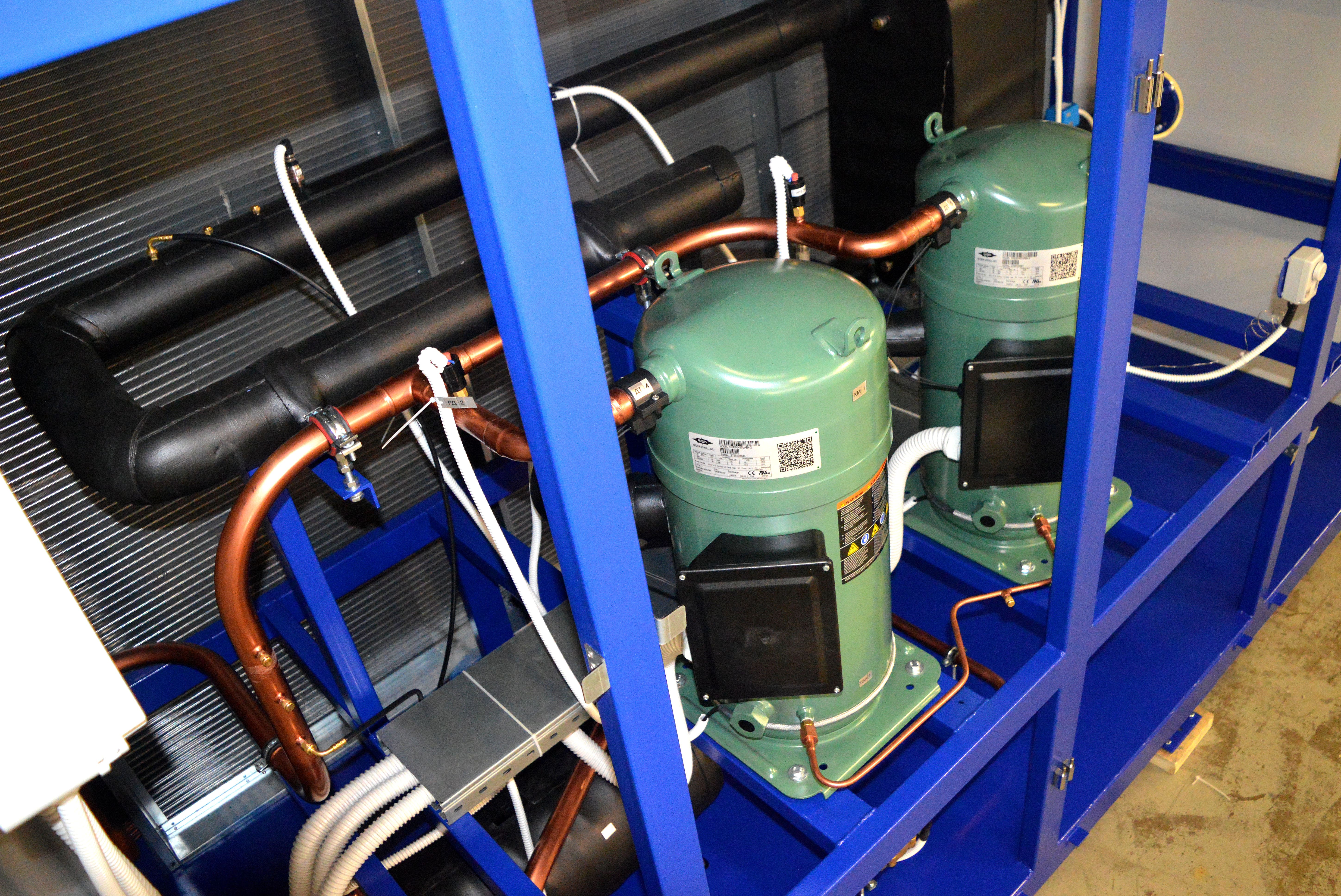

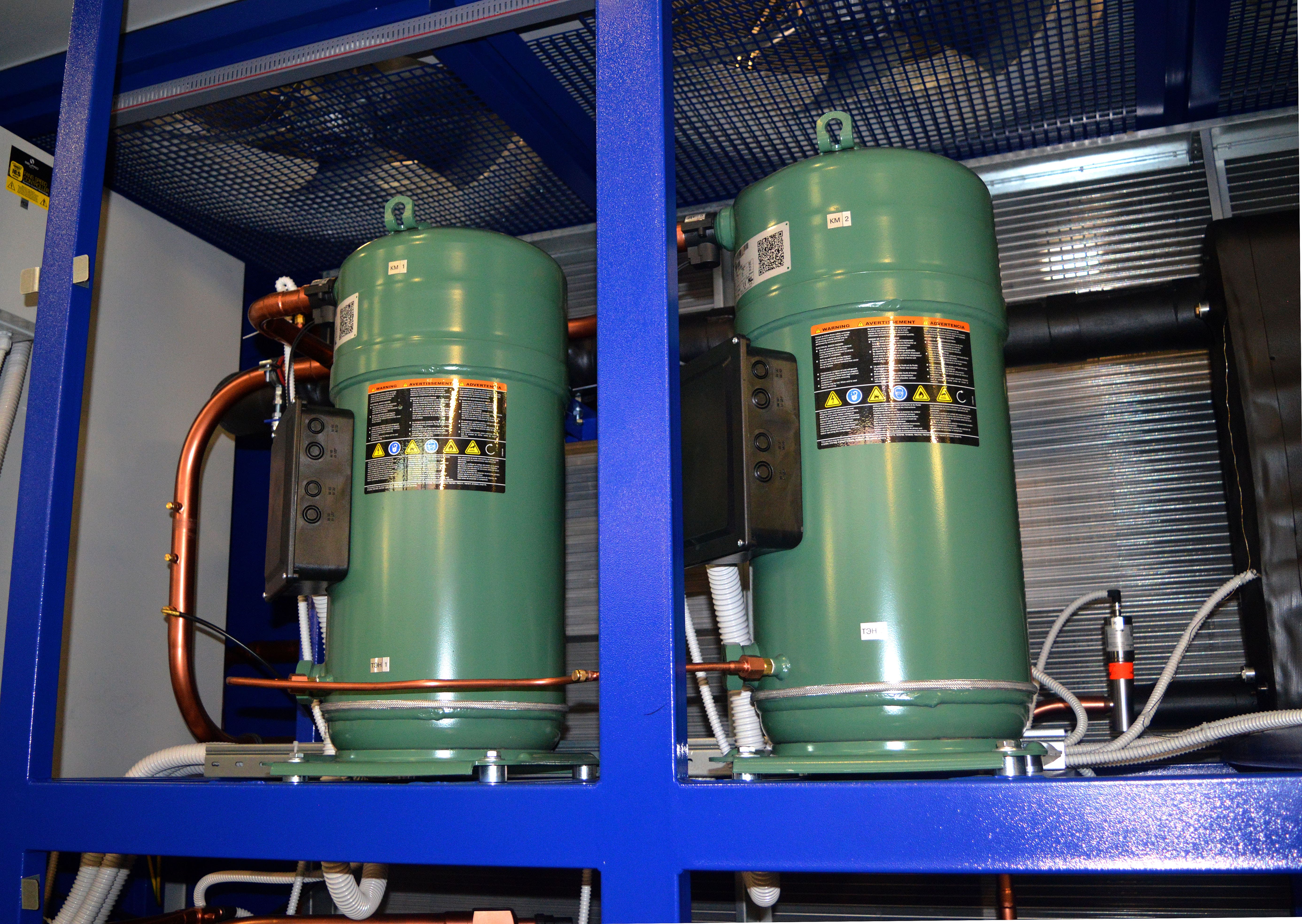

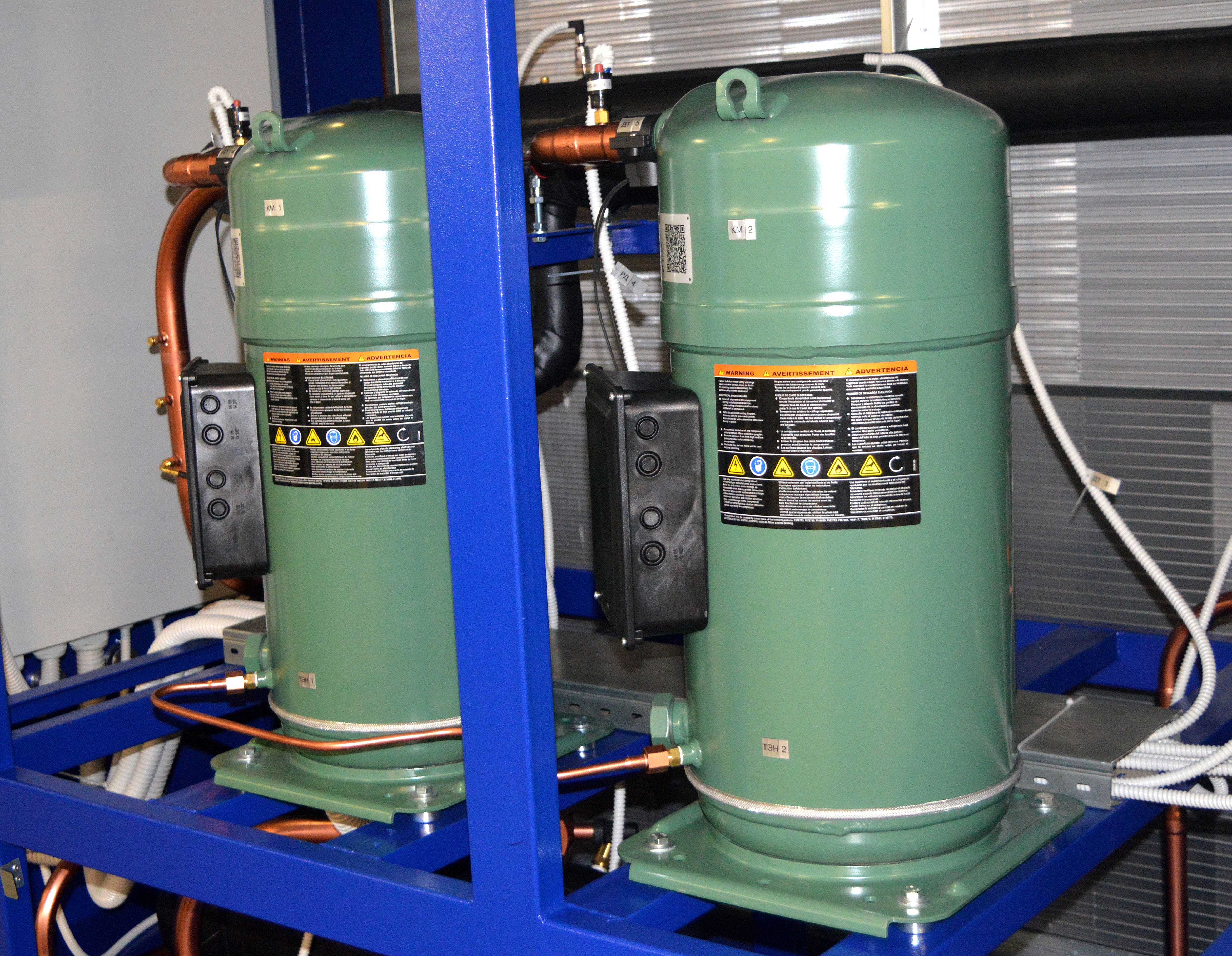

Все серии ORBIT можно комбинировать в виде тандема и трио за счет использования запатентованной технологии BITZER Advanced Header Technology.
Данная технология базируется на новейшей системе выравнивания масла, использовании хорошо смешиваемого PVE масла и специальной конструкции трубопроводов.

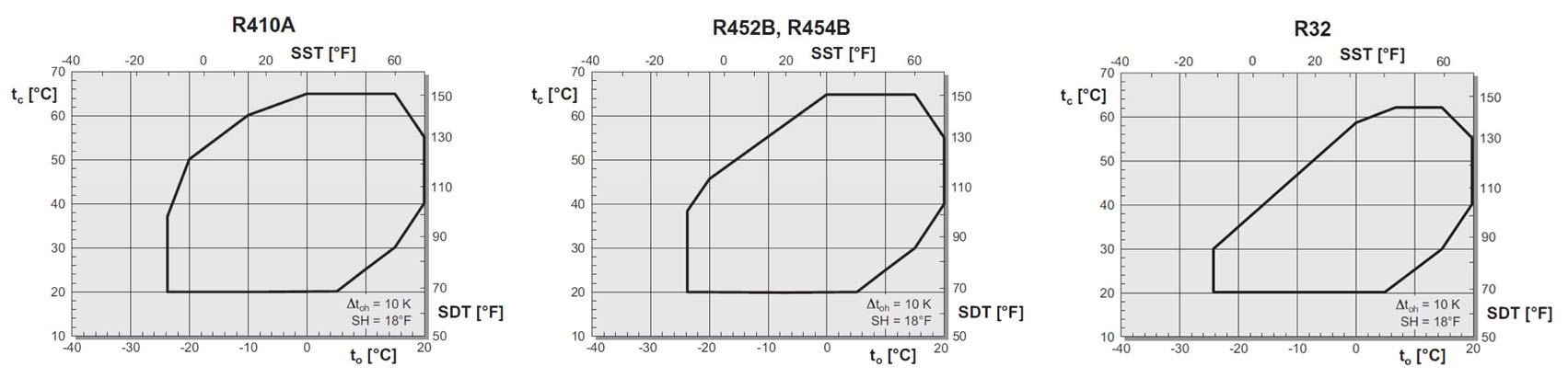

Диапазон температур кипения:

от -24 до +20°С при работе на R-410A
от -24 до +20°С при работе на R-452B, R-454B
от -24 до +20°С при работе на R-32

Аксессуары

Технические характеристики компрессоров серии Orbit

Технические харакетристики компрессоров указаны при
Ткип. = +7,2 °С, Тконд. = +54,4 °С / Ткип. = 0 °С, Тконд. = +40 °С, хладагент — R-410A

Модель

Холодопроизв-ть (кВт)

Объёмная произ-ть (м³/ч)

Габаритные размеры (мм)

Диаметры присоед. трубопров (дюйм)

Резьба под вентиль "Rotalock" (дюйм)

Заправка маслом (л)

Масса нетто (кг)

Max. раб ток 3/380V (А)

T0=7,2°С, Tк=54,4°С

T0=0°С, Tк=40°С

дл.

шир.

выс.

вход

выход

вход

выход

GSD60120VA

30,2

27,9

19,8

246

267

554

7/8

1 3/8

—

2,7

21,3

GSD60137VA

34,1

31,7

22,2

246

267

554

7/8

1 3/8

—

2,7

24,1

GSD60154VA

37,9

35,3

24,8

246

267

554

7/8

1 3/8

—

2,7

25,7

GSD60182VA

44,8

41,6

29,2

246

267

554

7/8

1 3/8

—

2,7

30,2

GSD60235VA

57,8

53,8

37,6

246

267

554

7/8

1 3/8

—

2,7

41,3

GSD80235VA

58.1

54,9

38,6

345

368

711

1 3/8

1 5/8

1 3/4

2 1/4

5,5

148

GSD80295VA

72,6

69,0

48,3

345

368

711

1 3/8

1 5/8

1 3/4

2 1/4

5,5

142

GSD80385VA

95,9

90,7

61,8

345

368

711

1 3/8

1 5/8

1 3/4

2 1/4

5,5

144

GSD80421VA

102,2

97,1

67,6

345

368

711

1 3/8

1 5/8

1 3/4

2 1/4

5,5

143

GSD80485VA

116,6

111,1

77,2

345

368

711

1 3/8

1 5/8

1 3/4

2 1/4

5,5

160
