Кожухотрубные испарители "ПХС"
|
В 2022 году компанией «ПХС» был разработан модельный ряд кожухотрубных испарителей производительностью от 50 до 1500 кВт, включающий две основные серии:

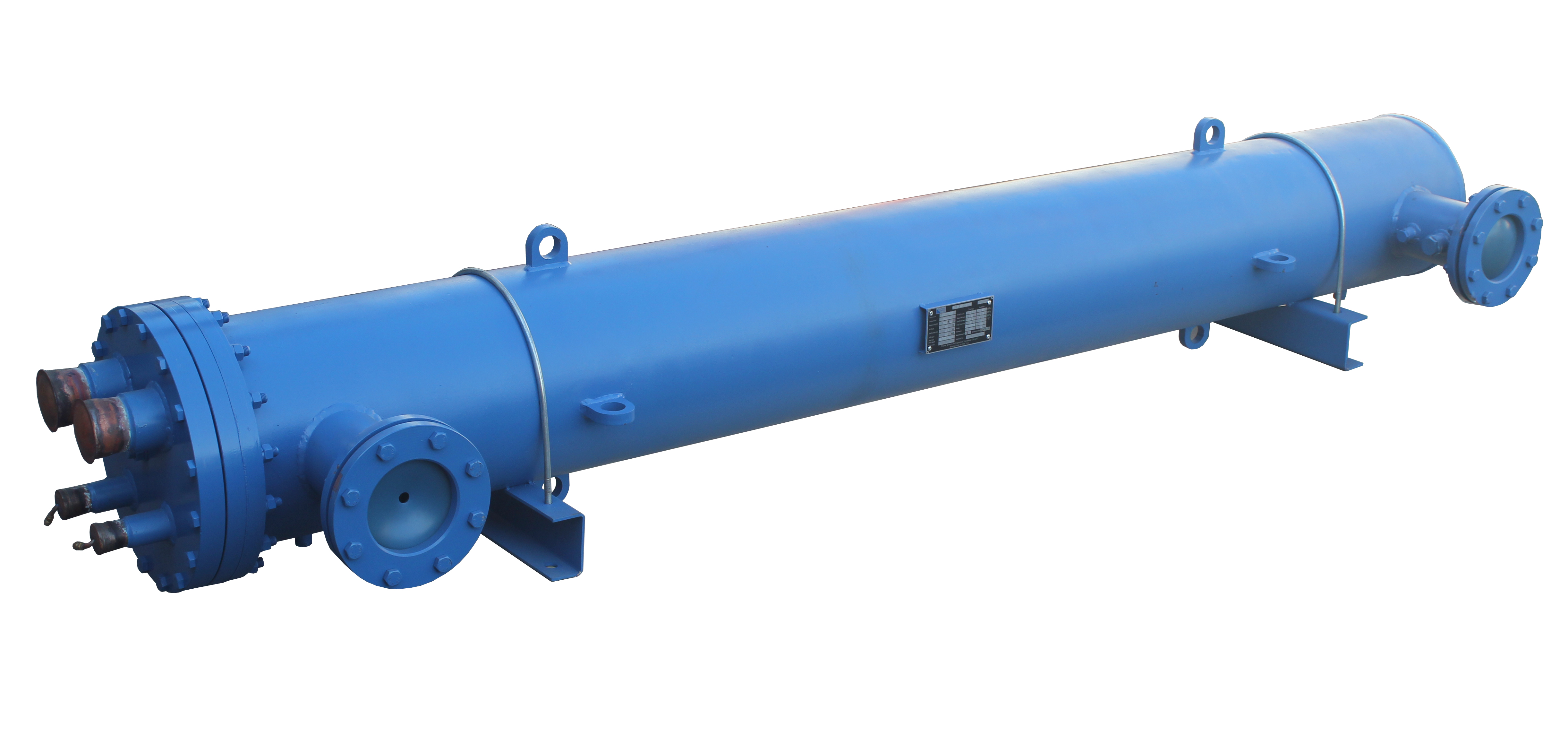

- QXU (с U-образными трубками)

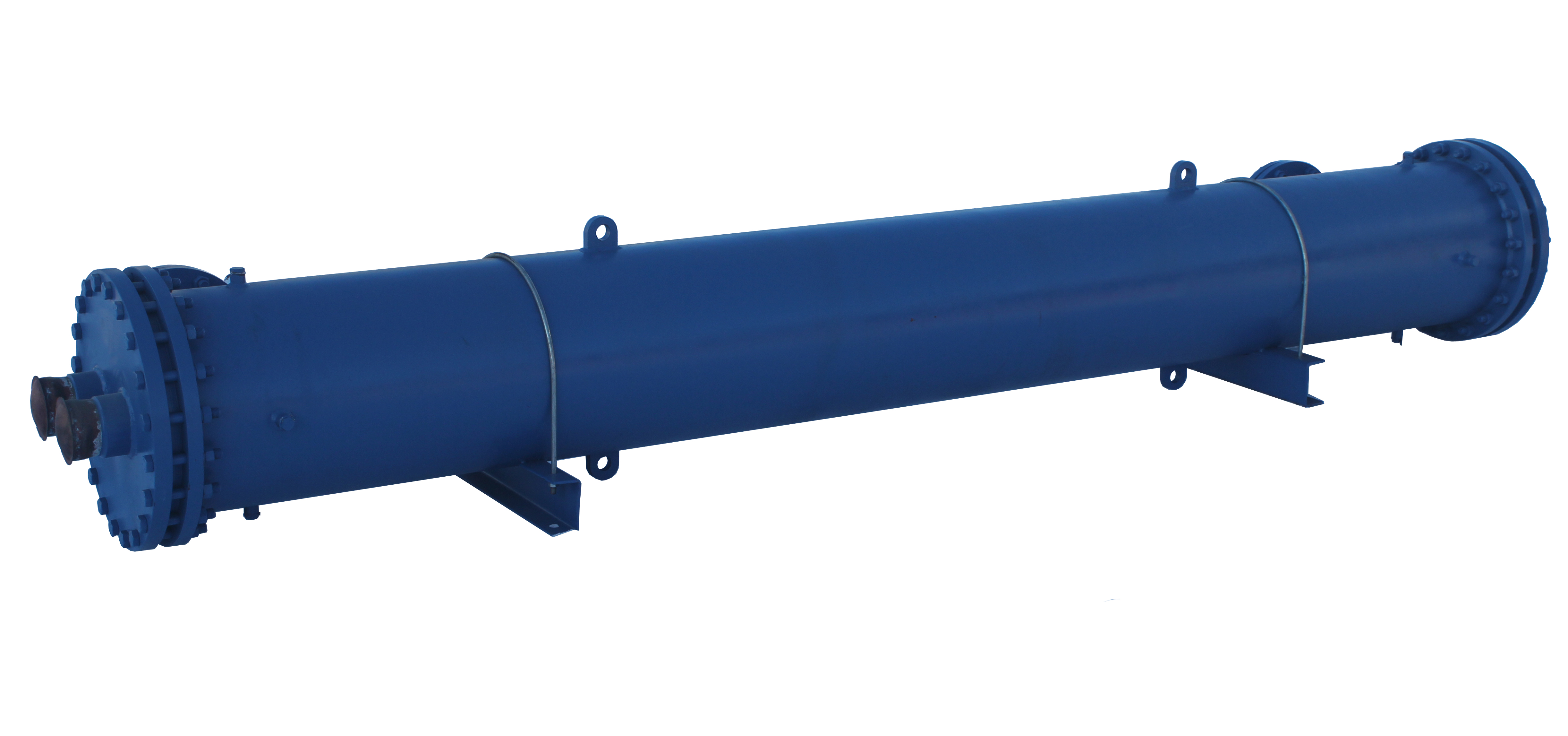

- QXEV (прямоточные)
Основная область применения — охлаждение воды и водных расходов пропилен- и этиленгликоля.
Конструктивные особенности:
- в стандартном исполнении трубный пучок обеих серий изготовлен из оребренных медных трубок с толщиной стенки 0,5 мм;
- для стабильной работы в широком диапазоне температур кипения (от +10 до -25°С) каждый испаритель имеет встроенный дистрибьютор хладагента (парожидкостной смеси, поступающей от ТРВ на вход в теплообменник);

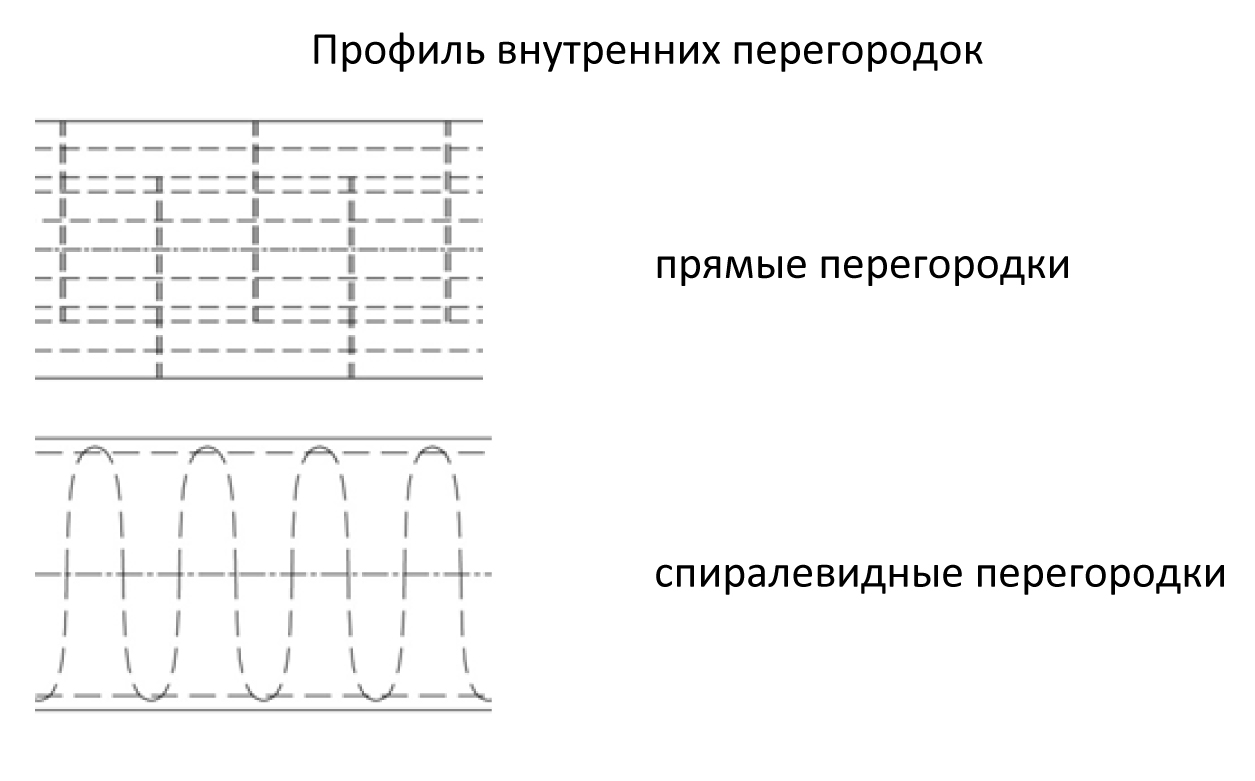

- трубный пучок имеет направляющие поток перегородки со стороны хладоносителя, расстояние между которыми было выбрано для достижения оптимального теплообмена при разнице температур между входом и выходом хладоносителя около 5 К;
- все модели поставляются как в одноконтурном, так и в двухконтурном исполнении.
|
 |
 |
 |
В качестве опций
- трубки трубного пучка могут быть изготовлены из сплава Cu-Ni (меди с никелем) что используется, как правило, для хладоносителей — солевых растворов;
- возможно изготовление теплообменника с конфигурацией патрубков и их расположением по техническому заданию заказчика.

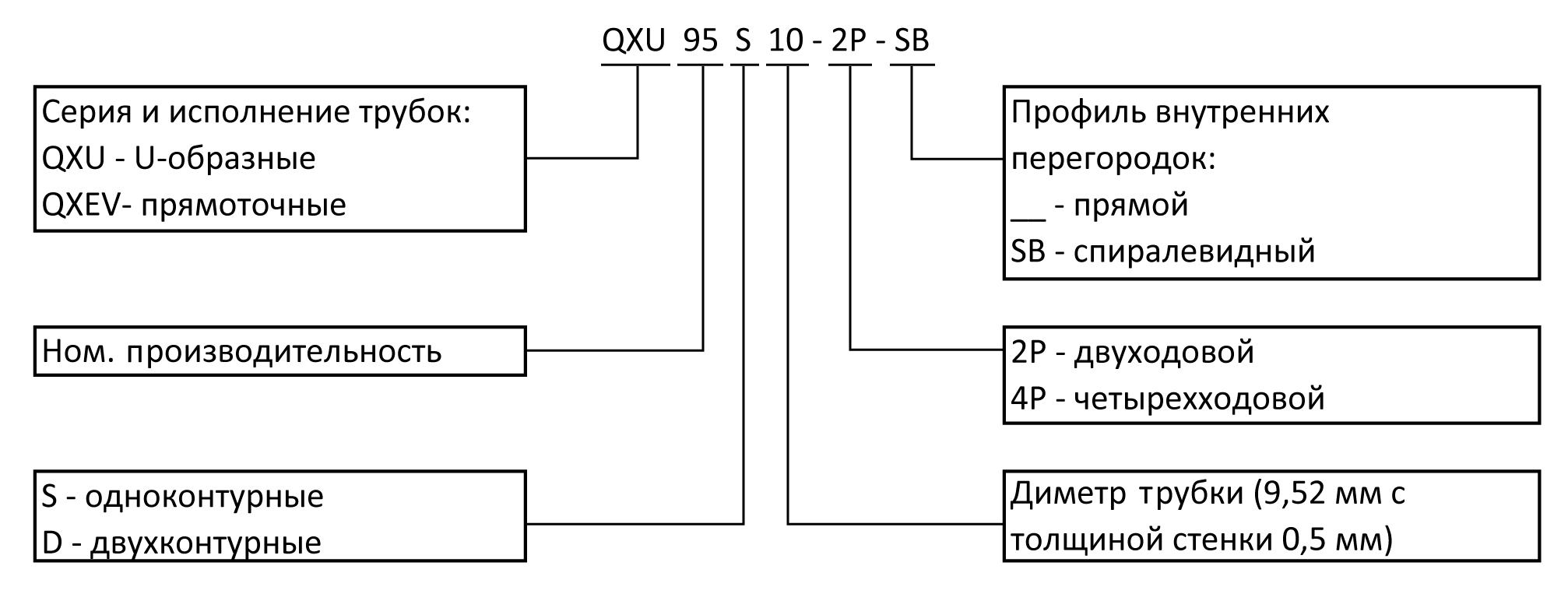

Обозначение модели
|
 |
 |
Таблица технических характеристик

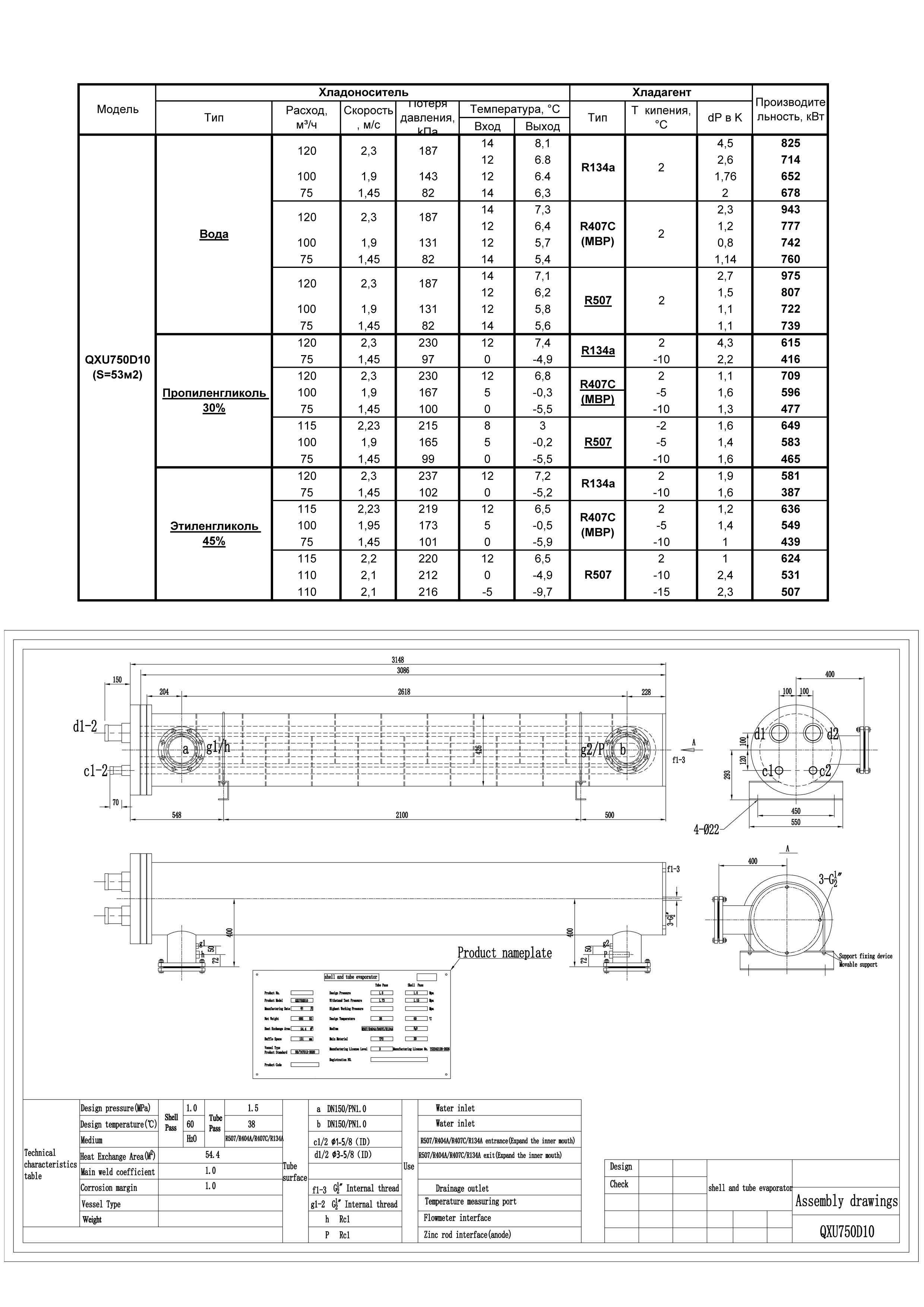

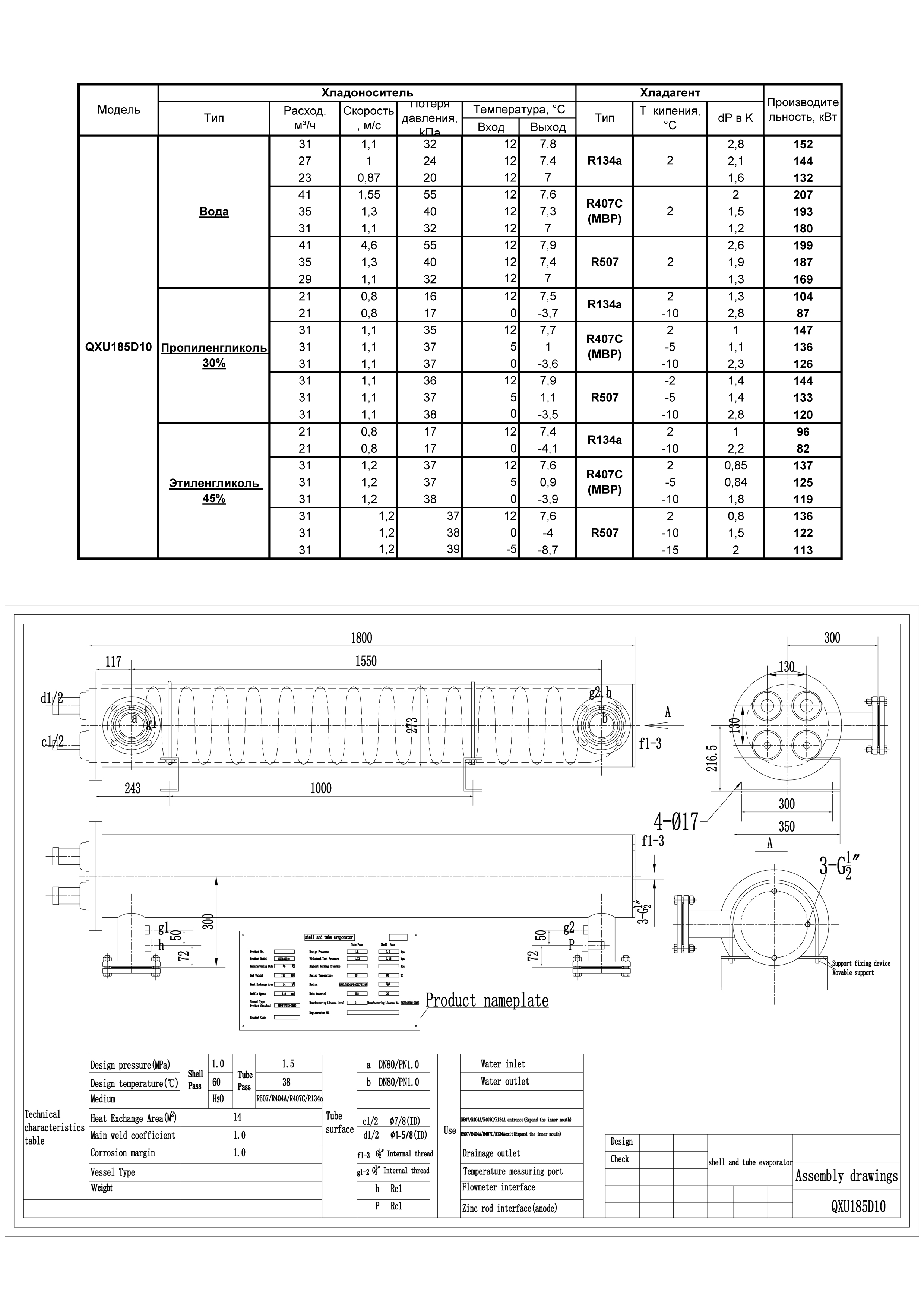

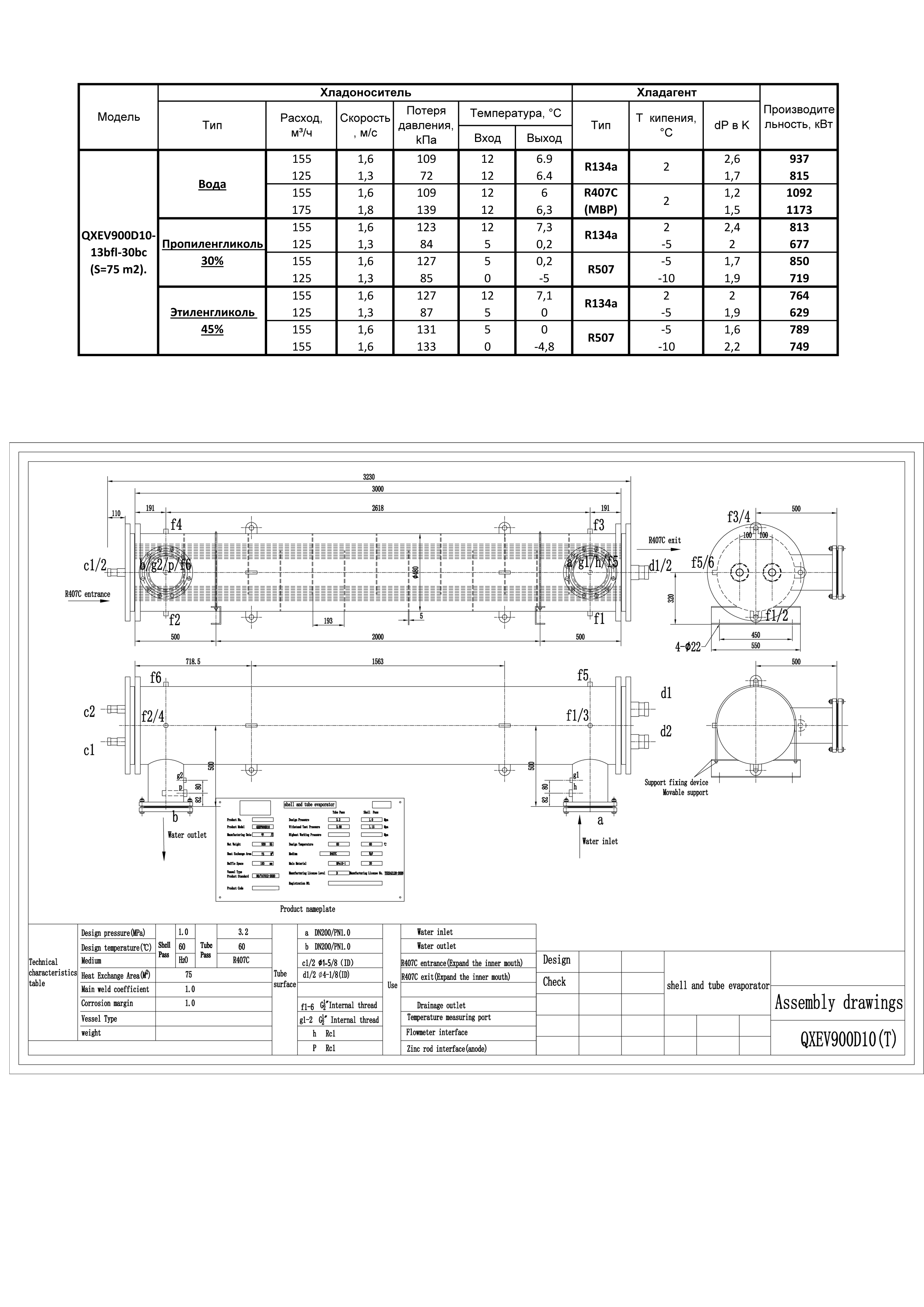

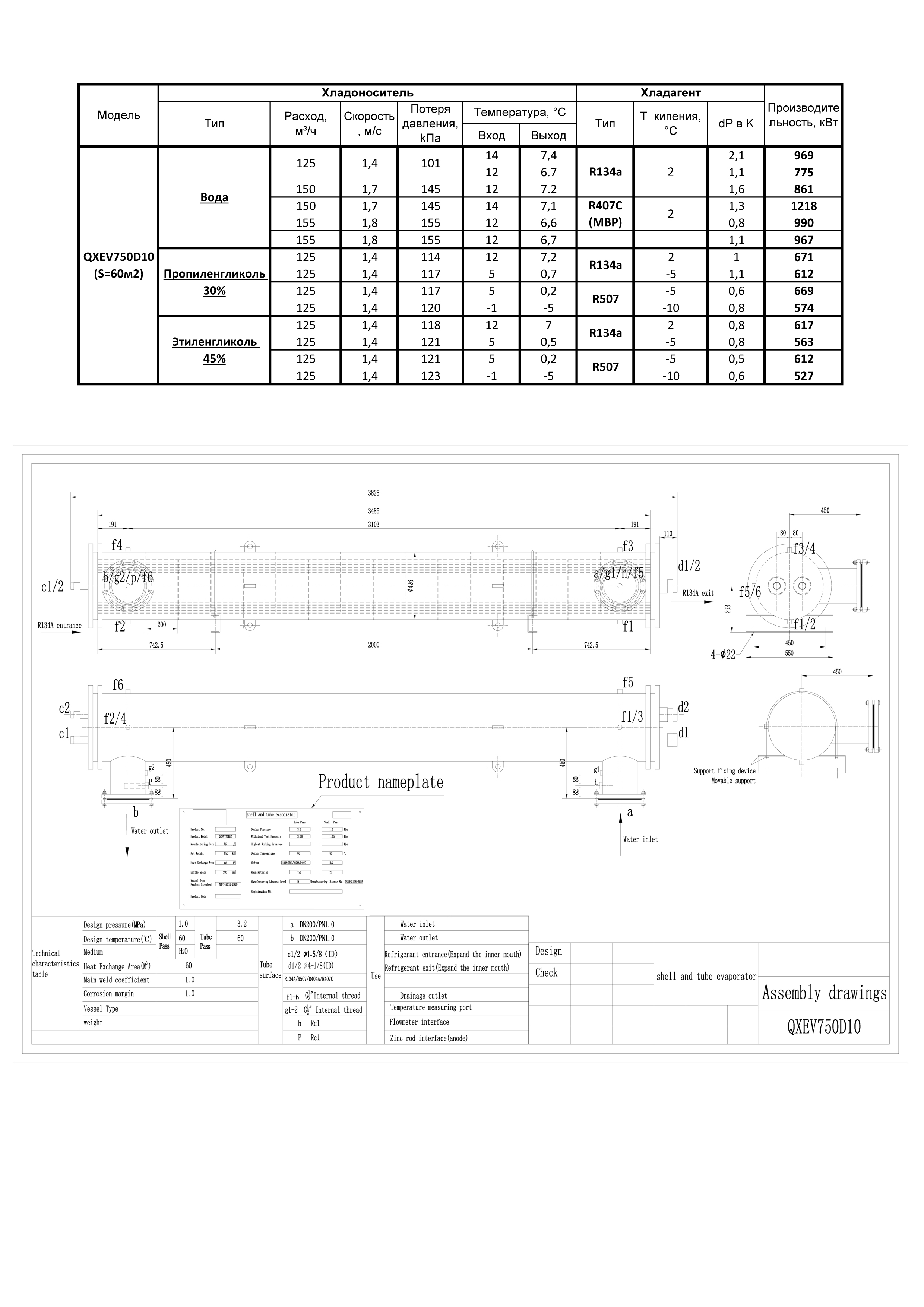

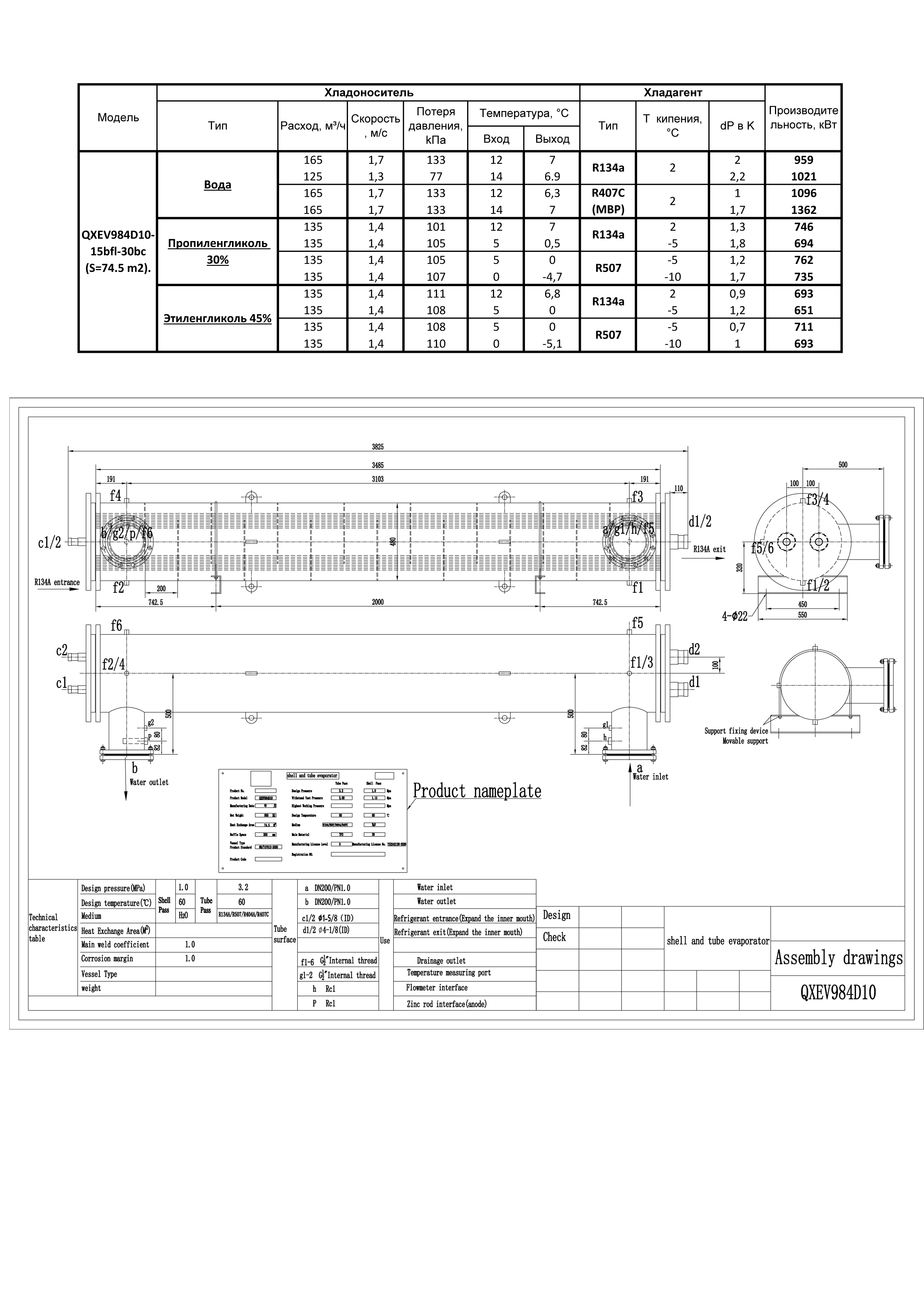

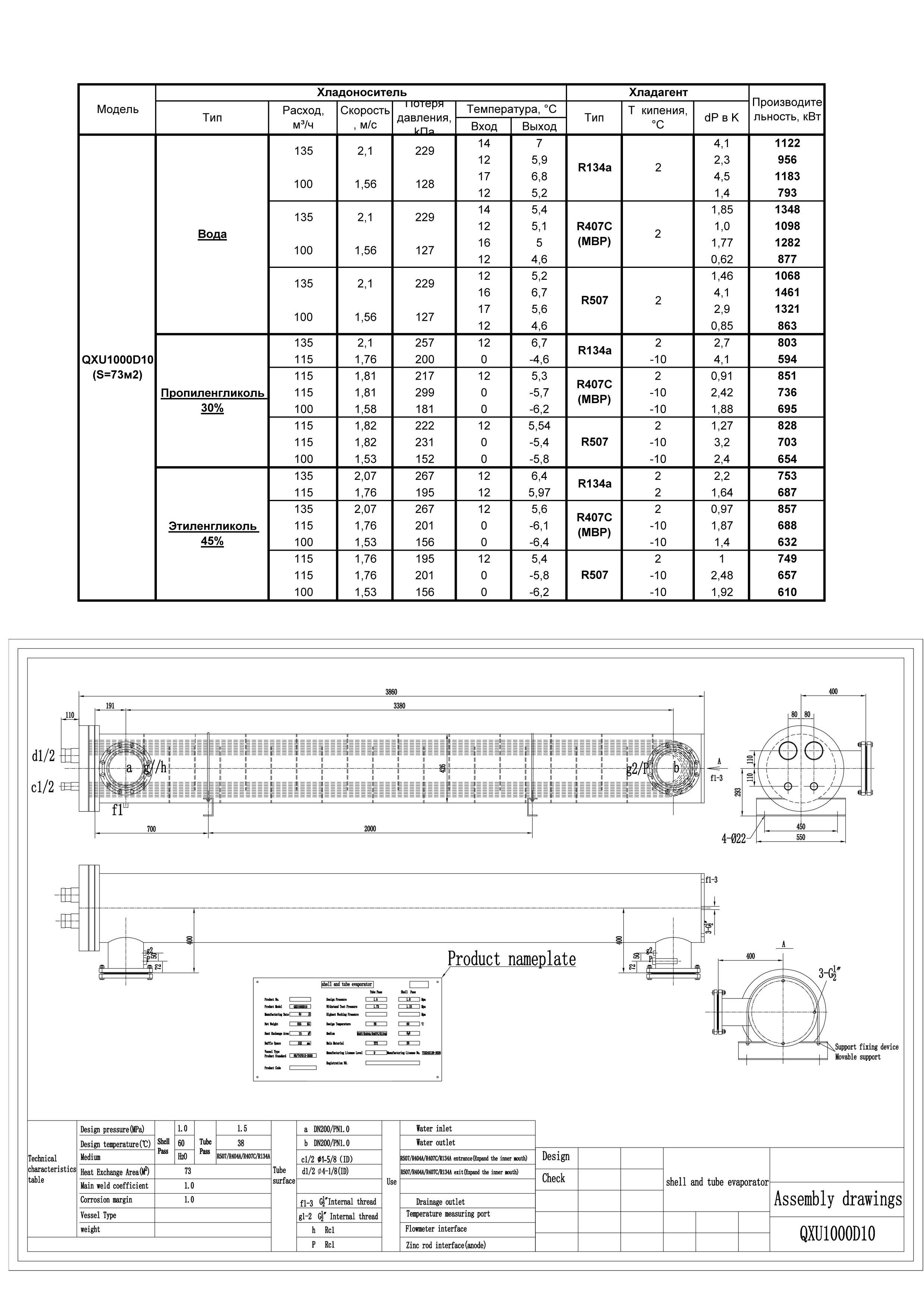

Производительность при других условиях указана в ссылках по названию модели
| Модель |
Площадь поверхности (м²) |
Производи-
тельность (кВт) |
Диаметр кожуха (мм) |
Длина (мм) |
Ном. расход воды (м³/ч) |
Диаметр патрубков по фреону |
Диаметр патрубков по воде |
Серия QXU с U-образными патрубками
Производительность указана при
Ткип. = +2 °С, перегреве 5К, температура воды на входе = +12°С, на выходе = +7 °С, хладагент — R-407C
|

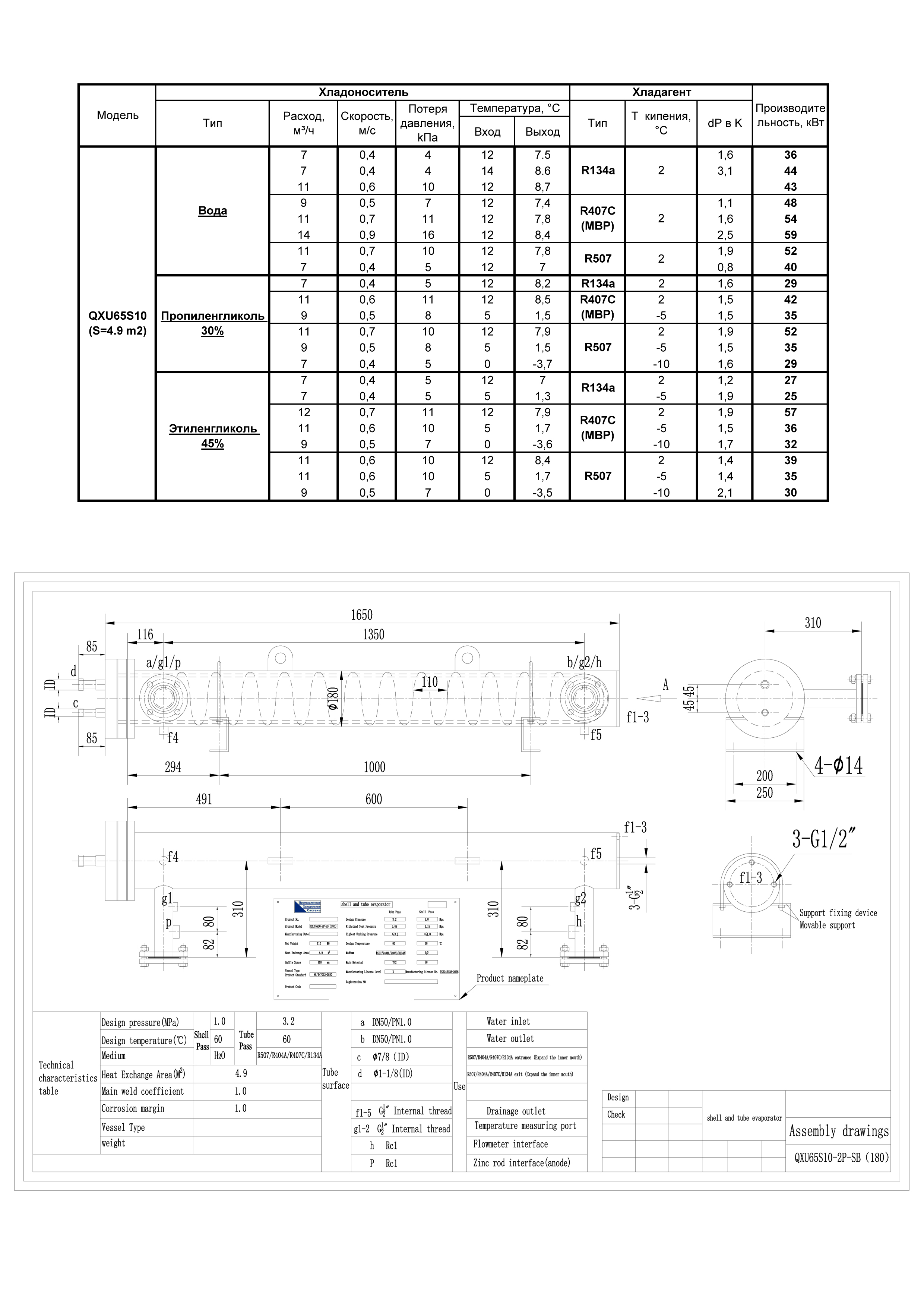

| QXU 65 S10 |
6 |
54 |
180 |
1650 |
11 |
7/8 -1 3/8 |
DN50 |

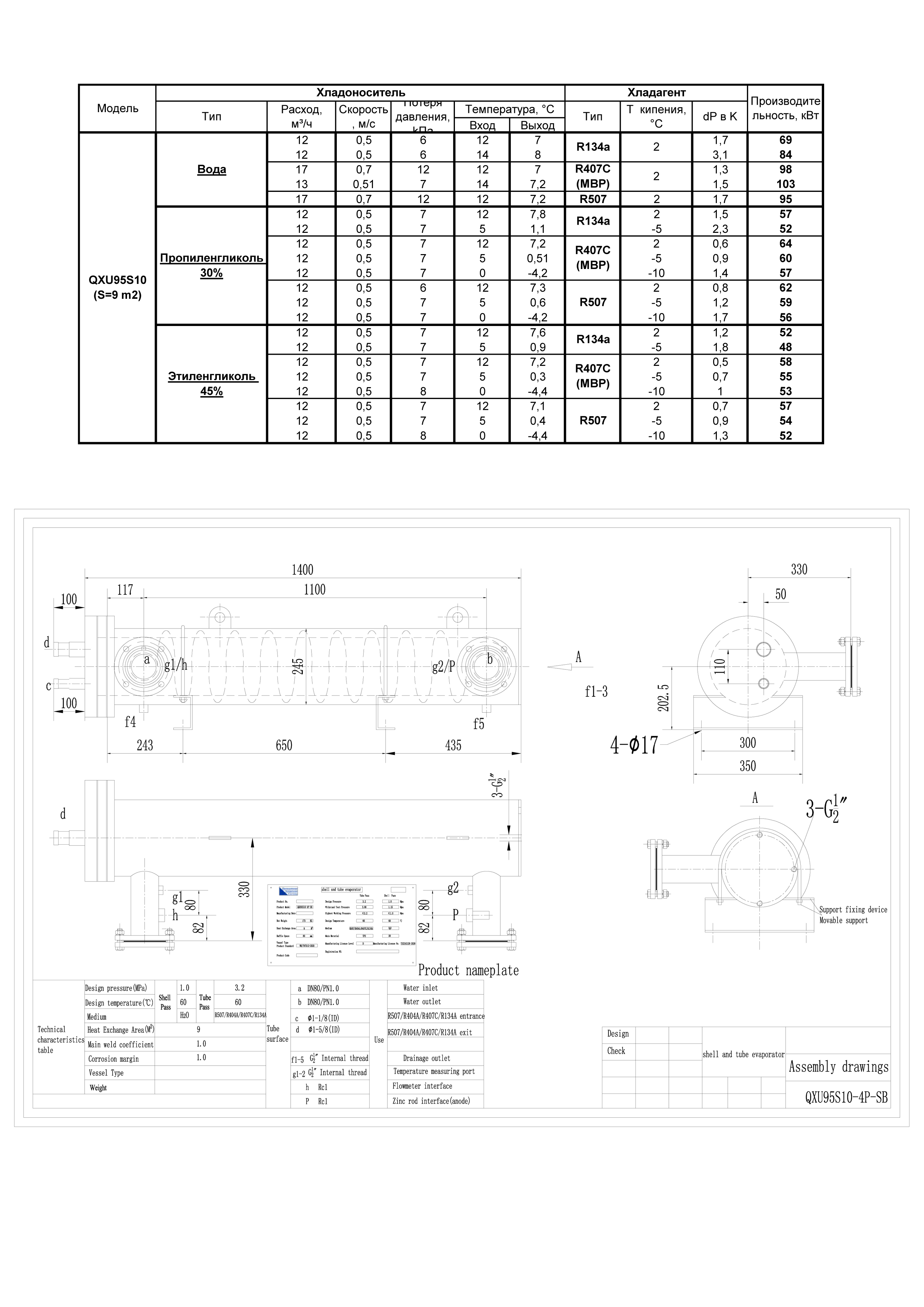

| QXU 95 S10 |
10 |
94 |
245 |
1690 |
16 |
7/8 -1 3/8 |
DN65 |
| QXU 135 S10 |
11,4 |
152 |
245 |
1700 |
31 |
1 1/8 - 1 5/8 |
DN80 |

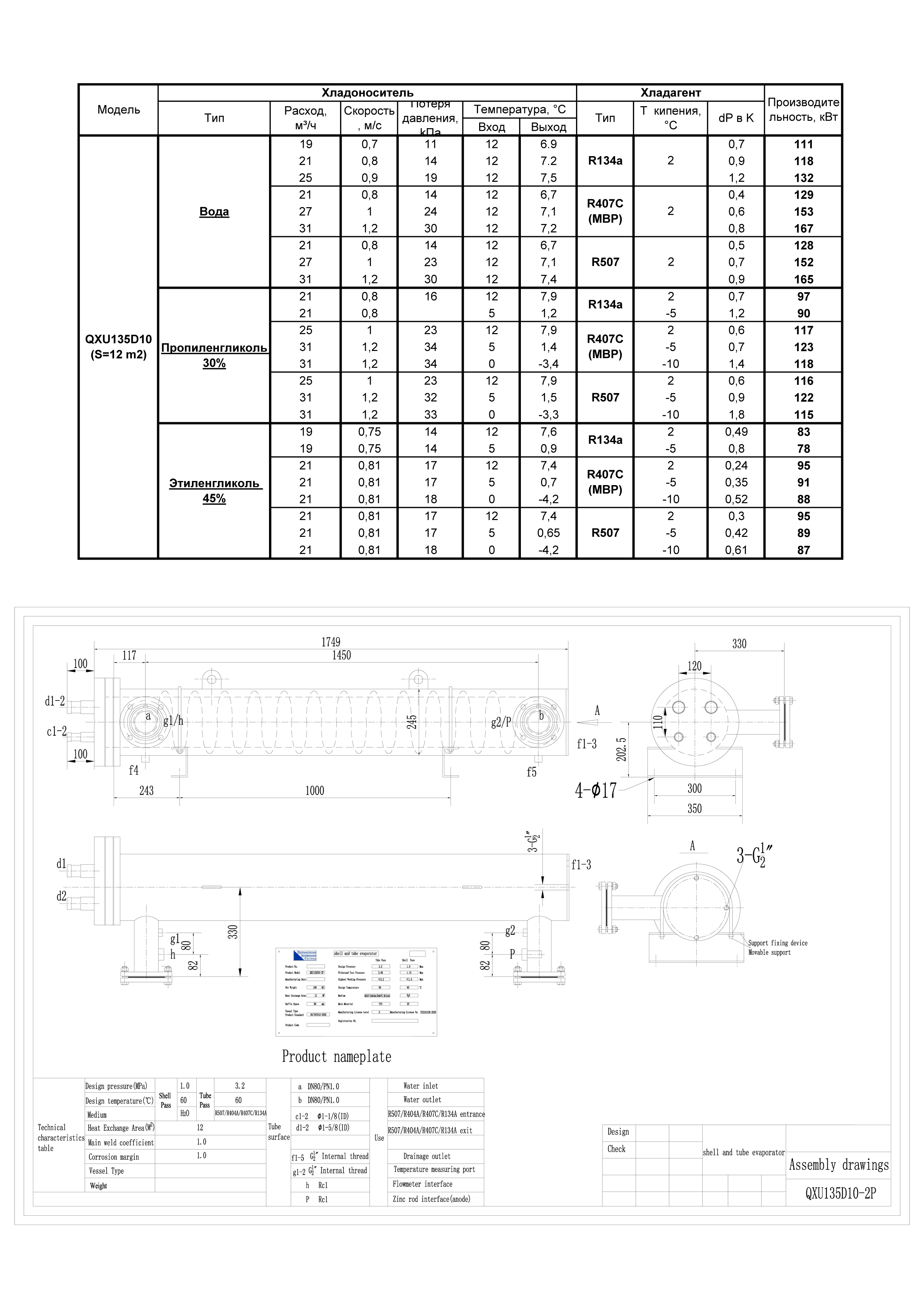

| QXU 135 D10 |
11,4 |
167 |
245 |
1700 |
31 |
2 * 7/8 - 1 3/8 |
DN80 |

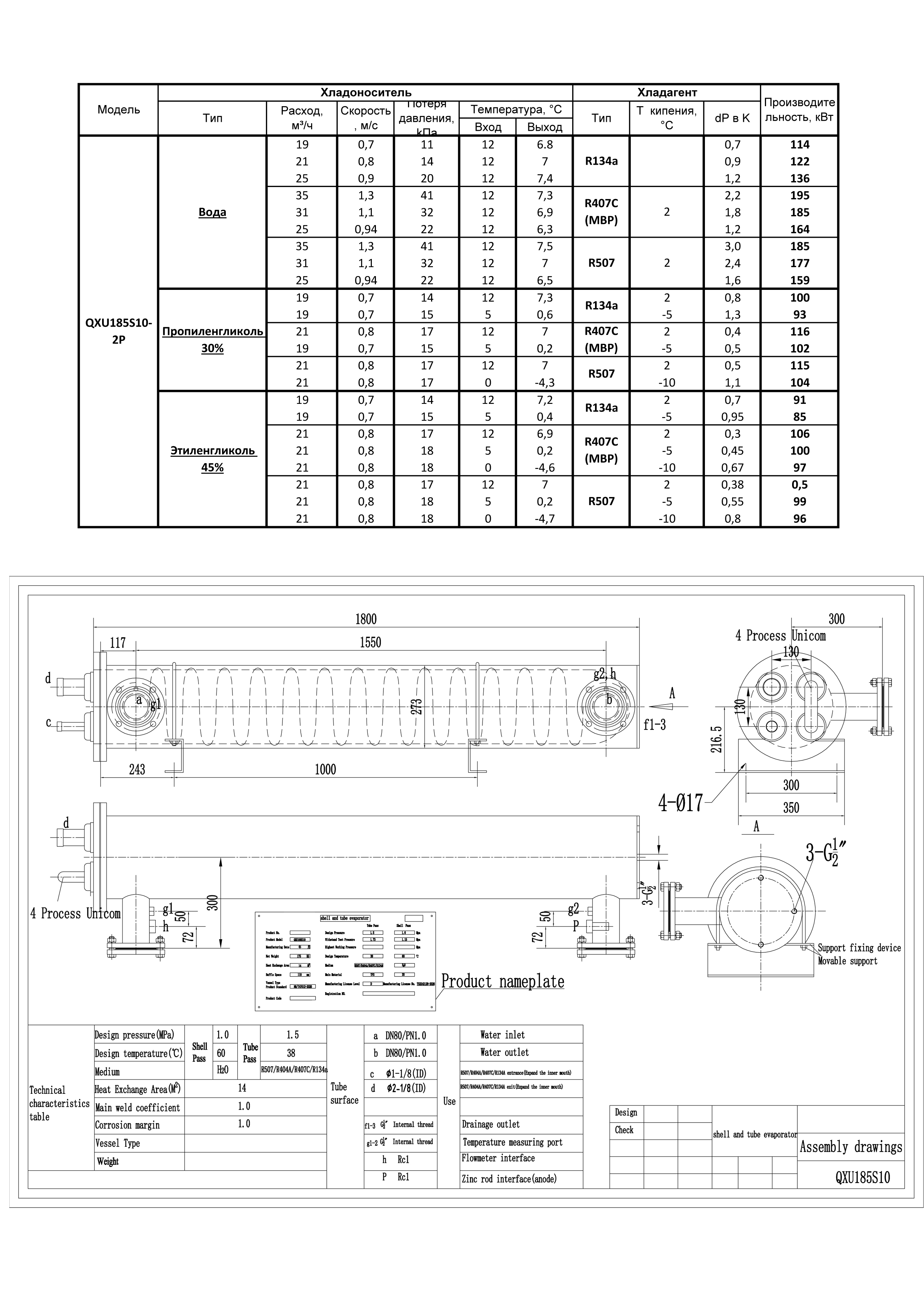

| QXU 185 S10 |
14 |
185 |
273 |
1800 |
31 |
1 1/8 - 2 1/8 |
DN80 |
| QXU 185 D10 |
14 |
180 |
273 |
1800 |
31 |
2 * 7/8 - 1 5/8 |
DN80 |
| QXU 270 S10 |
24 |
389 |
299 |
2654 |
65 |
1 3/8 - 3 1/8 |
DN100 |

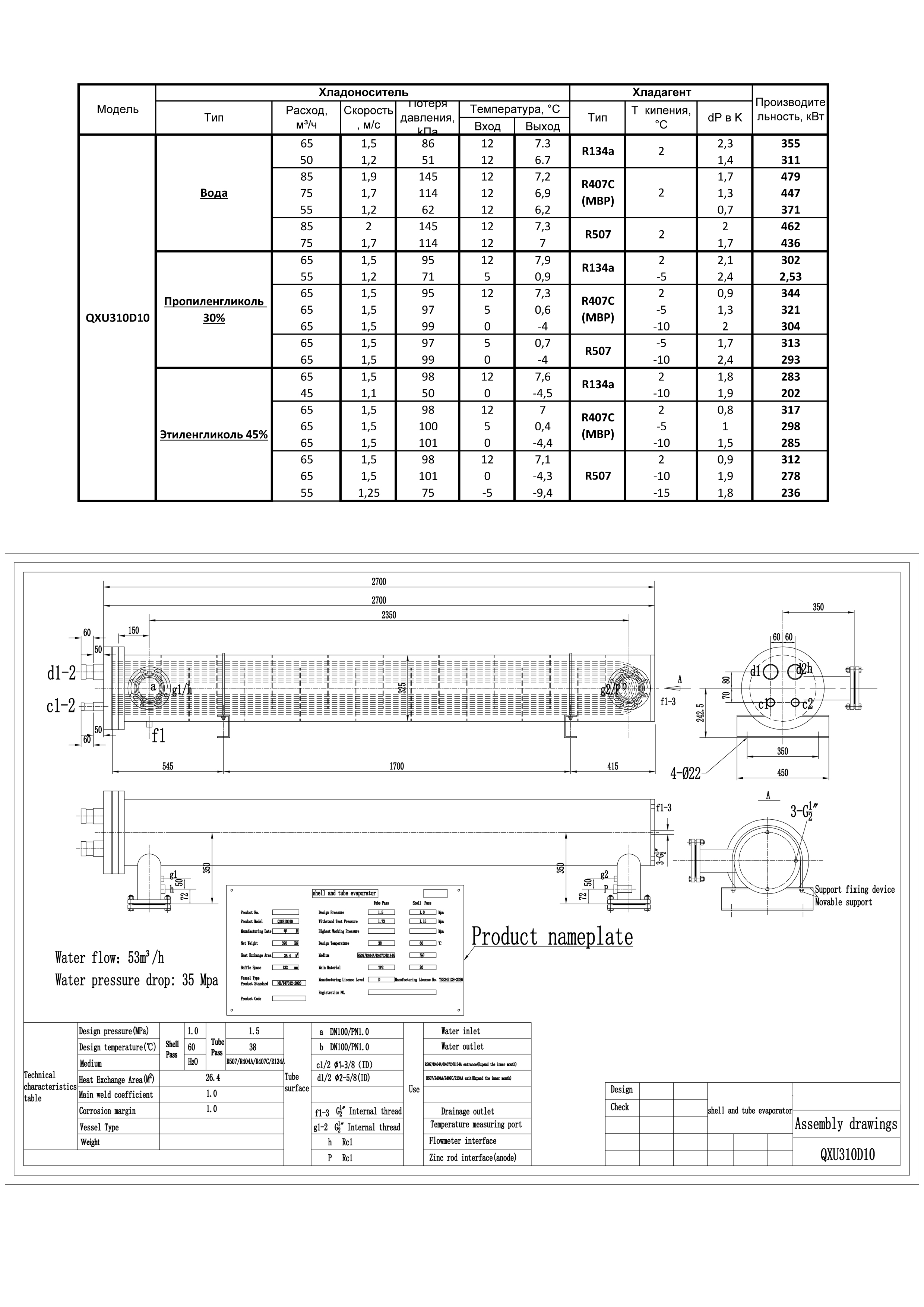

| QXU 310 D10 |
26,4 |
447 |
325 |
2700 |
75 |
2 * 1 3/8 - 2 5/8 |
DN100 |

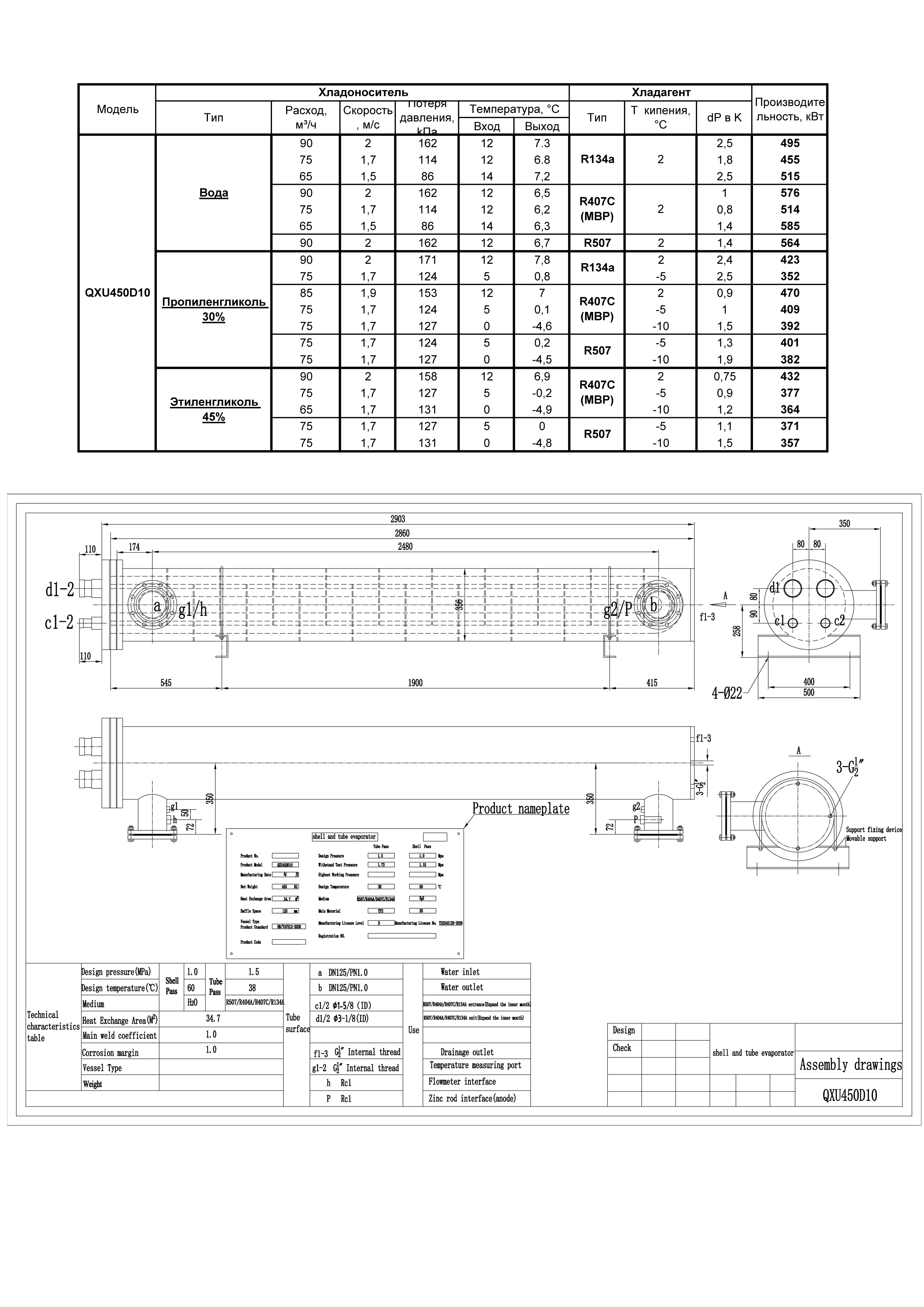

| QXU 450 D10 |
34,7 |
576 |
356 |
2903 |
90 |
2 * 1 5/8 - 3 1/8 |
DN125 |
| QXU 500 D10 |
37,6 |
639 |
356 |
2903 |
100 |
2 * 1 5/8 - 3 1/8 |
DN125 |
| QXU 750 D10 |
54,4 |
777 |
426 |
3148 |
120 |
2 * 1 5/8 - 3 5/8 |
DN150 |
| QXU 1000 D10 |
73 |
1098 |
426 |
3860 |
135 |
2 * 1 5/8 - 4 1/8 |
DN200 |

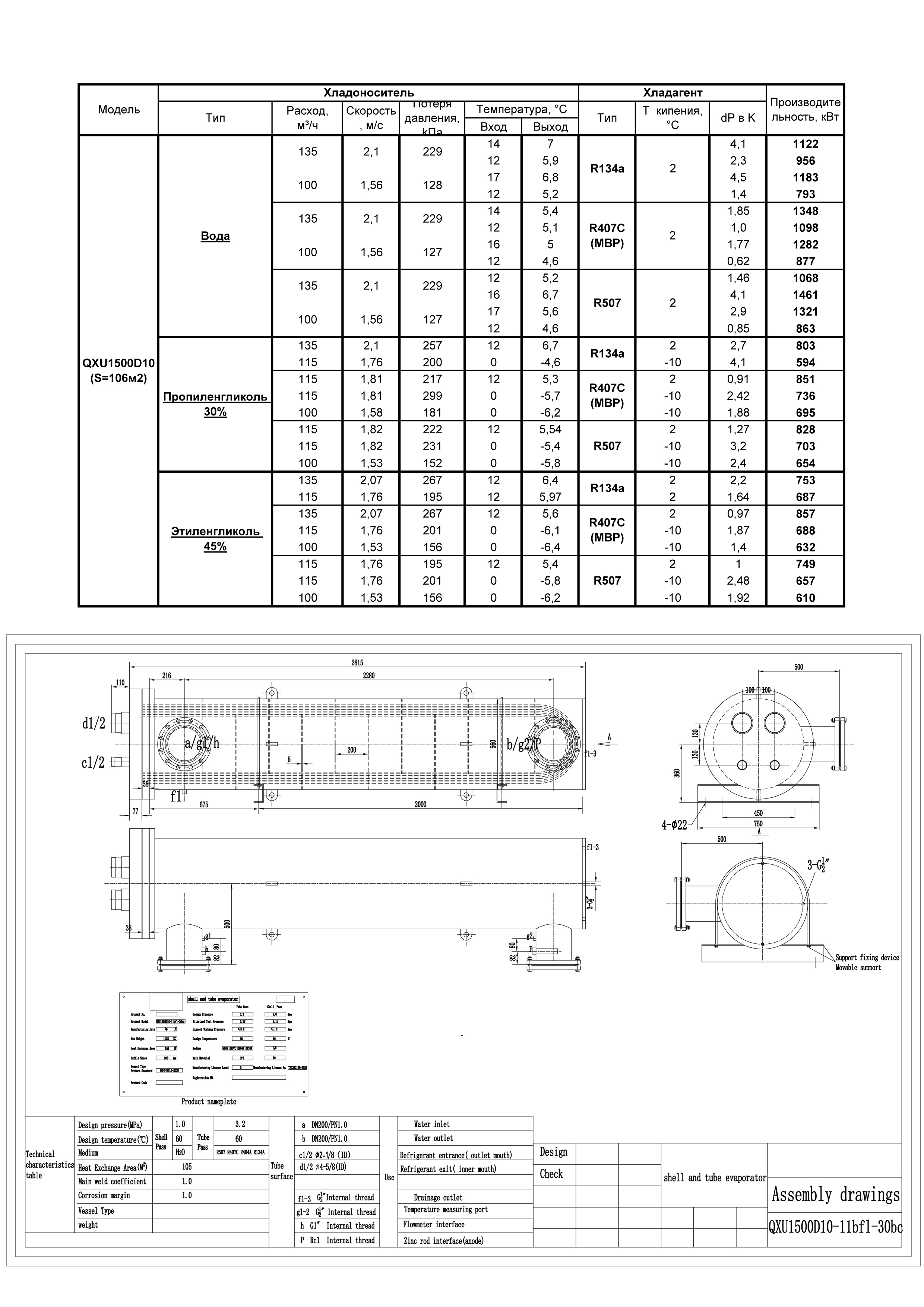

| QXU 1500 D10 |
106 |
1519 |
560 |
2815 |
205 |
2 * 2 1/8 - 4 5/8 |
DN200 |
Серия QXEV (прямоточные)
Производительность указана при
Ткип. = +2 °С, перегреве 5К, температура воды на входе = +12°С, на выходе = +7 °С, хладагент — R-134a
|

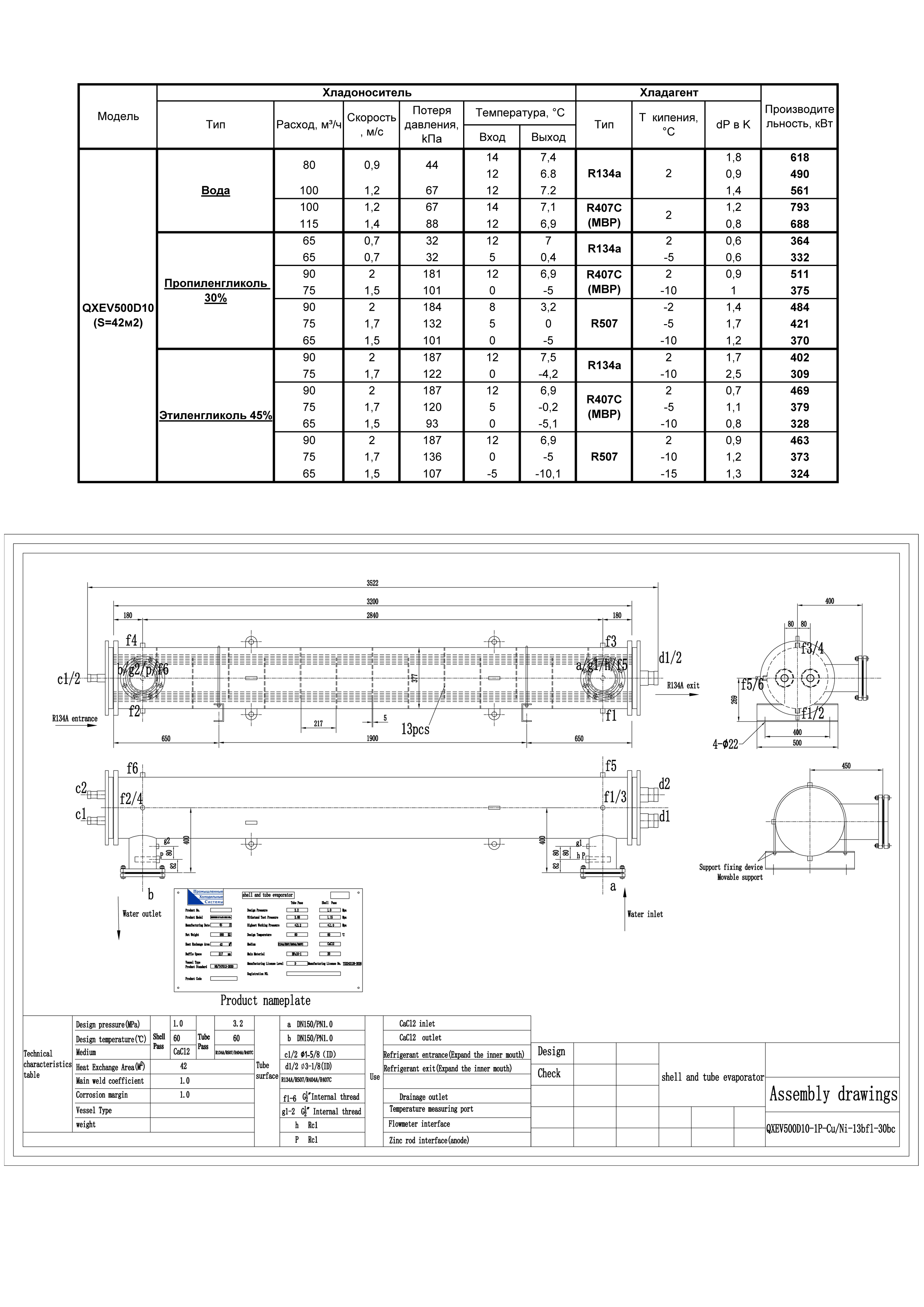

| QXEV 500 D10 |
42 |
561 |
377 |
3522 |
100 |
2 * 1 5/8 - 3 1/8 |
DN150 |
| QXEV 750 D10 |
60 |
775 |
426 |
3825 |
125 |
2 * 1 5/8 - 4 1/8 |
DN200 |
| QXEV 900 D10 |
75 |
937 |
480 |
3230 |
155 |
2 * 1 5/8 - 4 1/8 |
DN200 |
| QXEV 984 D10 |
74,5 |
959 |
480 |
3825 |
165 |
2 * 1 5/8 - 4 1/8 |
DN200 |

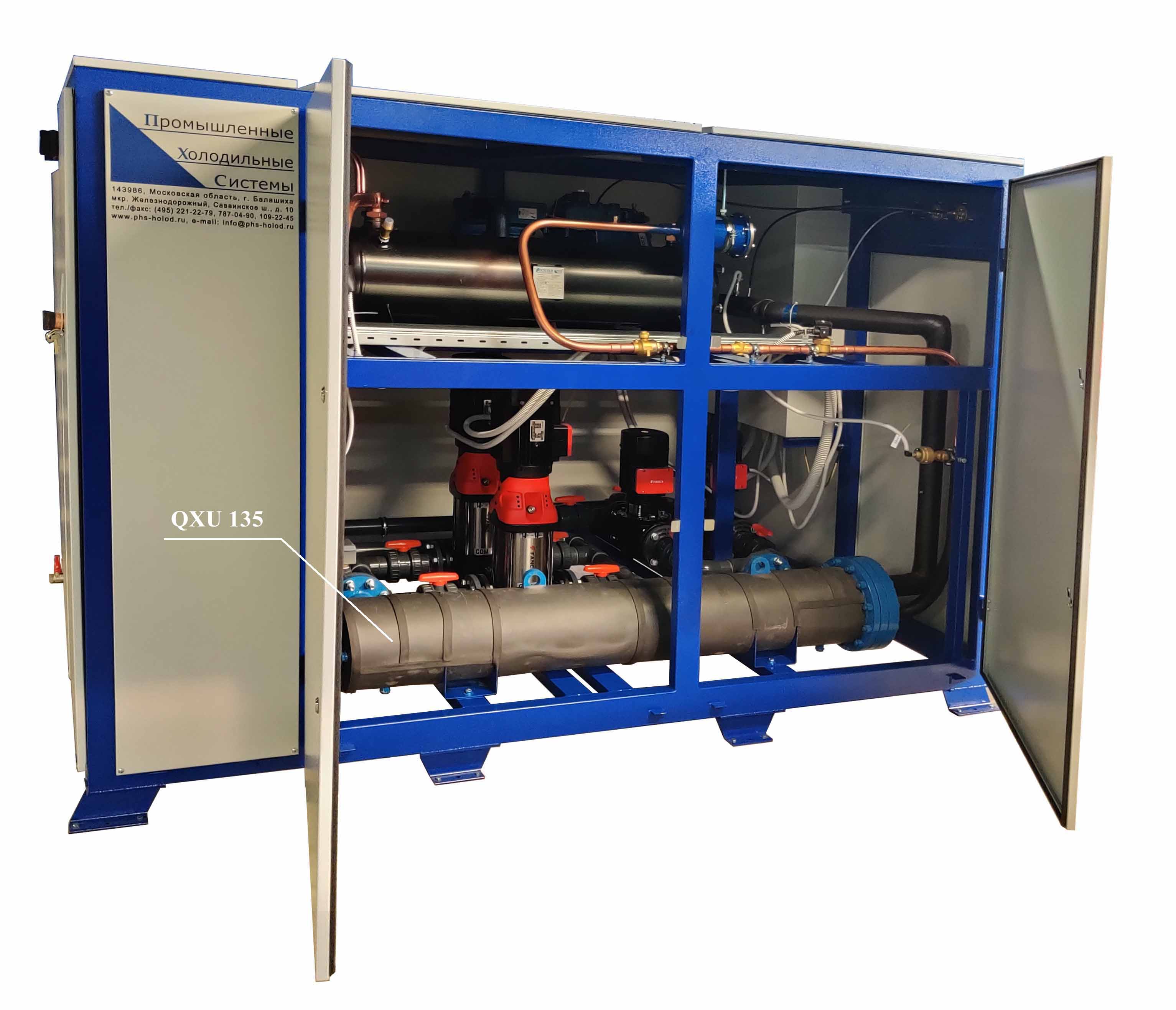

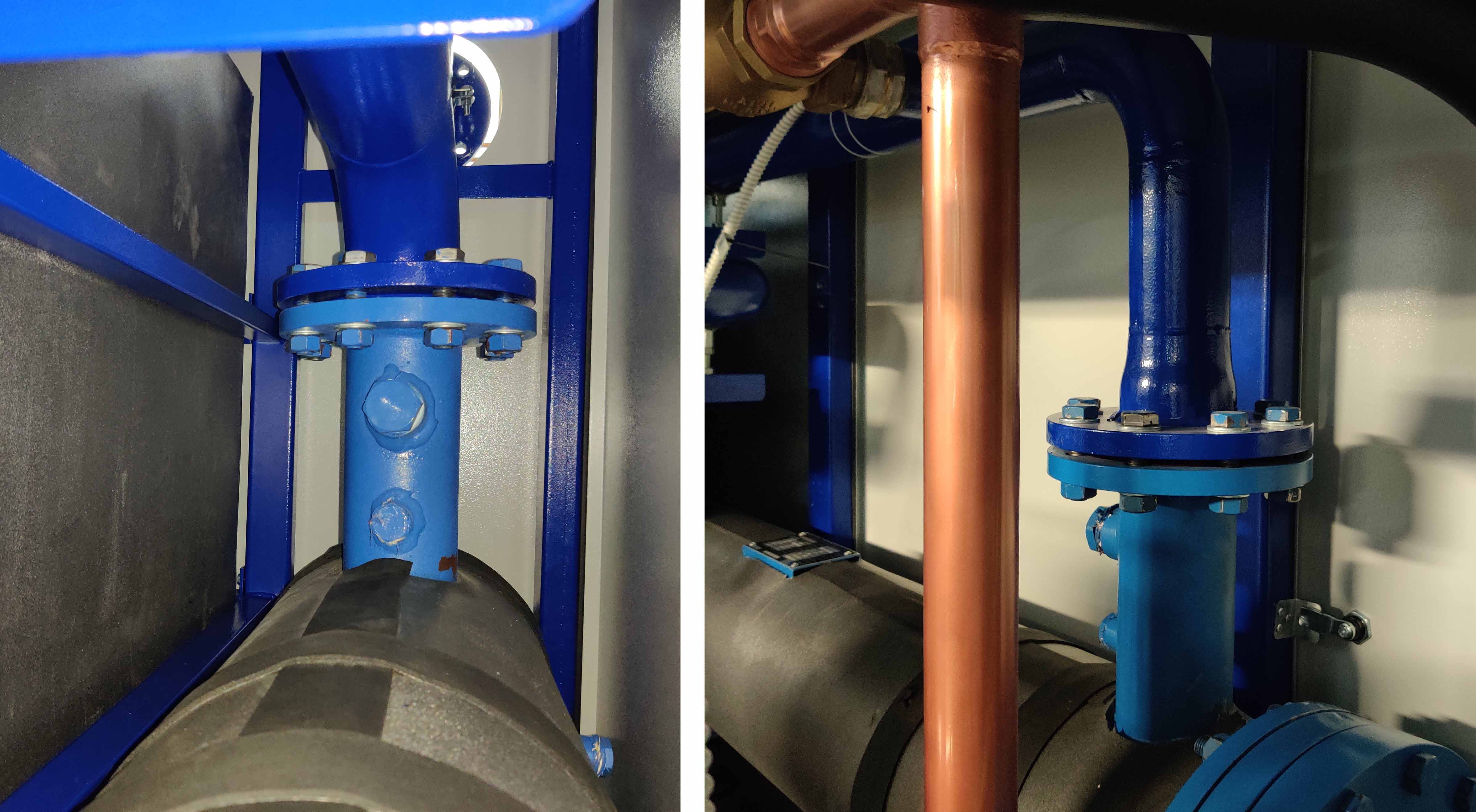

Применение кожухотрубных теплообменников в оборудовании ООО «ПХС»
