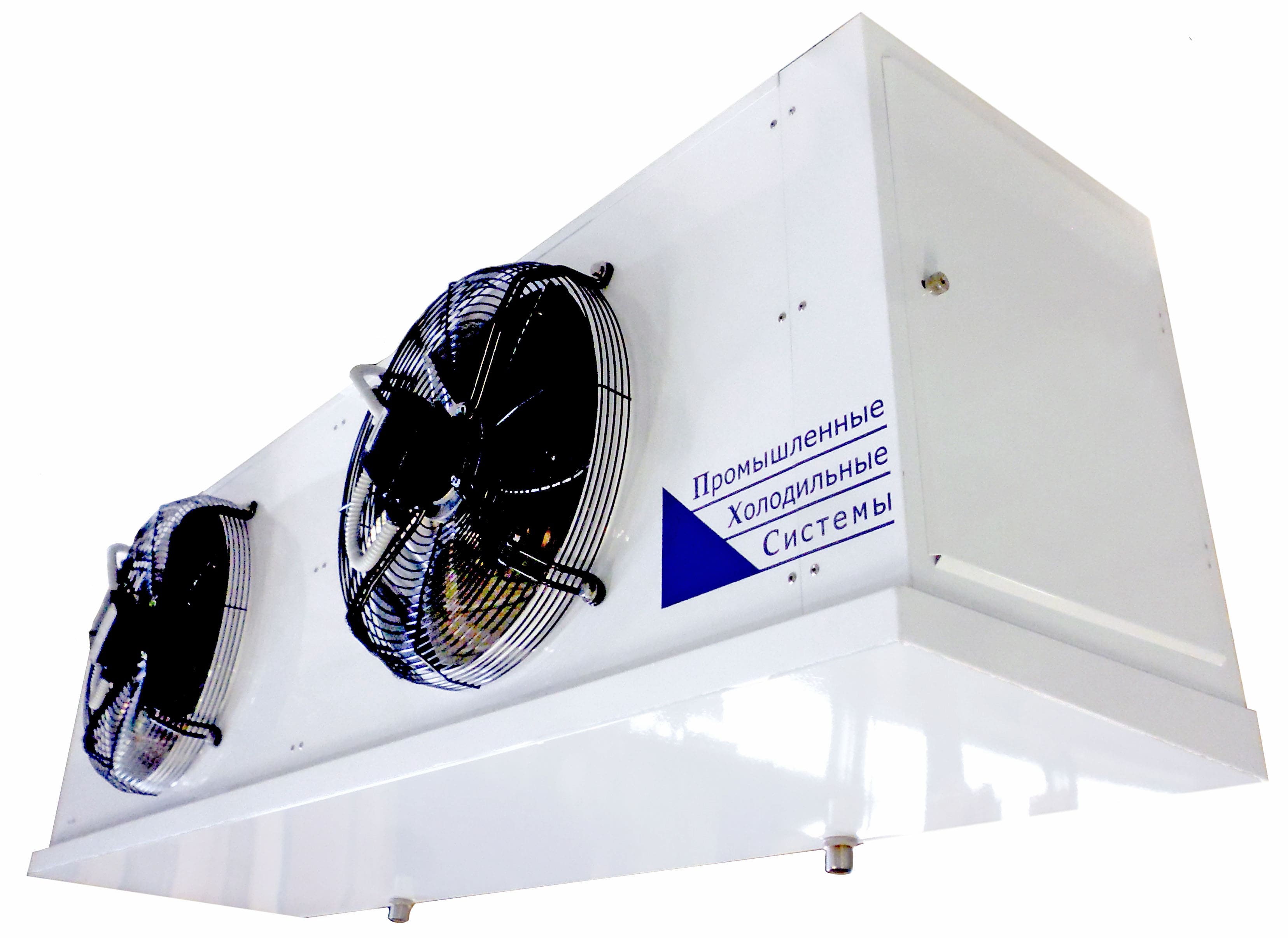

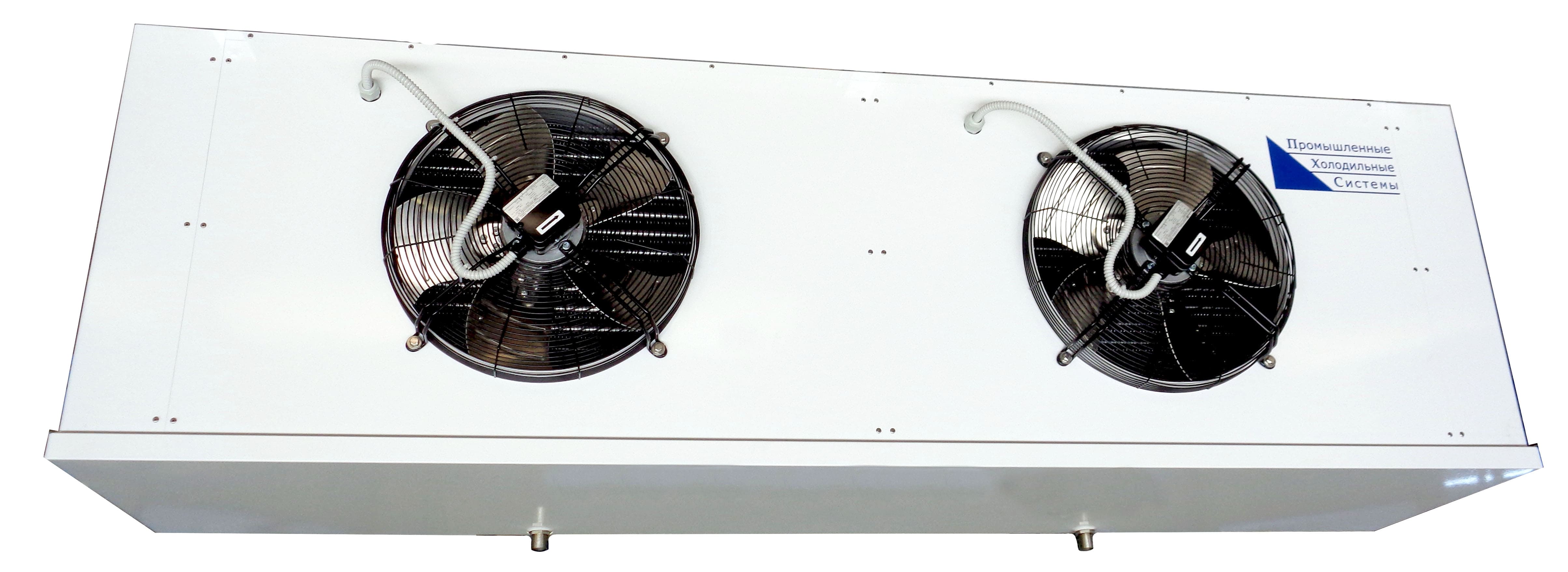

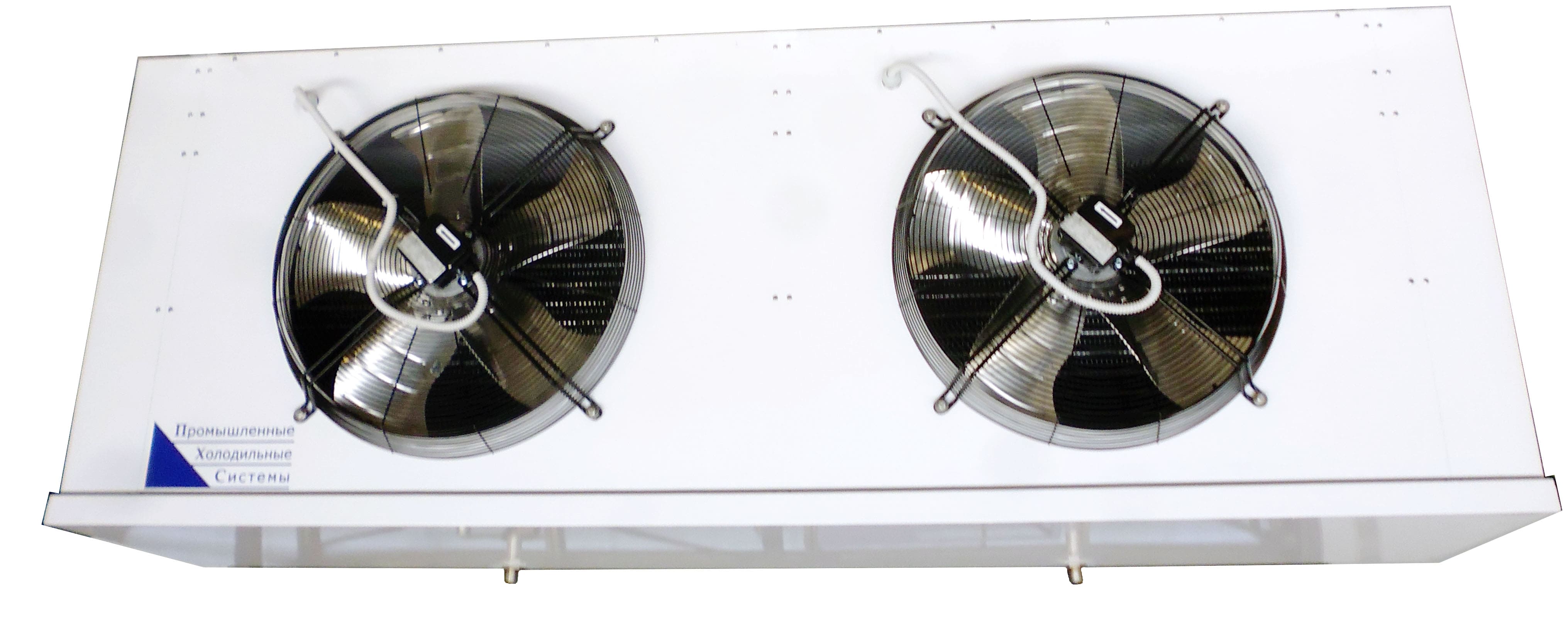

Воздухоохладители потолочные кубические с медными трубками

В 2014 году фирма ООО «ПХС» начала собственное серийное производство воздухоохладителей серии АС.

Для подбора оборудования по исходным данным можно воспользоваться селективной программой.

СКАЧАТЬ SelectPHS

1. Описание модельного ряда и область применения.

Потолочные кубические воздухоохладители серии АС охватывают диапазон производительности от 3 до 75 кВт в номинальном режиме SC2 (Ткип=-8°С, dT=8 K, отн. влажность воздуха 85%). Воздухоохладители АС используются, как правило, в составе холодильных установок для камер хранения продукции с температурой от +10 до −32°С.

  • для высоко-, средне- и низкотемпературных камер хранения упакованной продукции можно использовать любую модель серии АС.
  • для средне- и низкотемпературных камер хранения продуктов в открытом виде, где необходимо поддержание высокой заданной относительной влажности, рекомендуется выбирать воздухоохладители модификации АСI («I» — с индустриальным койлом). Благодаря конфигурации теплообменной решетки (коридорное расположение трубного пучка 50×50 мм, трубка 5/8″) достигается минимальное осаждение влаги на теплообменной поверхности и значительно больший интервал между оттайками (для низкотемпературных камер). Это позволяет иметь существенно меньшую усушку продукта при хранении.
  • для камер длительного хранения овощей и фруктов для сохранения вкусовых свойств плодов также предпочтительно использовать модификацию ACI.
  • для низкотемпературных камер с высокой интенсивностью поступления отепленного продукта и для камер замораживания рекомендуется применять ACI с шагом ребра 10 мм (для увеличения интервала между оттайками и сохранения расчетной холодопроизводительности установки).



2. Обозначение моделей.

  AC I 25 7 L
Название серии воздухоохладителей __↑
"I" - промышленный койл с трубкой 5/8", 50x50 мм _____ __| | | |
Номинальная производительность,
кВт (режим Ткип=-8 ͦ С, dT=8K, отн. влажность воздуха 85%)
_____ _____ __| | |
Шаг ребра: "7" - 7 мм, "10" - 10 мм _____ _____ _____ __| |
"L" - электрическая оттайка _____ _____ _____ _____ _|

3. Хладагенты.

Воздухоохладители АС рассчитаны для работы с хладагентами HCFC, HFC: R-404A, R-507, R-407C, R-134a, R-407F, R-410A и соответствующими синтетическими и минеральными маслами.

Максимальное рабочее давление холодильного контура — 30 Бар.

Рабочий температурный диапазон.

Осевые вентиляторы воздухоохладителей АС могут работать при температуре в камере до — 35°С, таким образом, воздухоохладители АС могут эксплуатироваться до указанной температуры. Однако, для достижения заявленных значений холодопроизводительности рекомендуется подбирать воздухоохладители АС для работы в нижеуказанных диапазонах по температуре кипения (в зависимости от используемого хладагента):

  • на R-404A — от −32 до 0°С,
  • на R-134a — от −25 до +10°С,
  • на R-410A — от −40 до +10°С.

4. Вентиляторы.

Воздухоохладители АС оборудованы вентиляторами Rosenberg с высокой относительной объемной производительностью по воздуху по сравнению с аналогичными воздухоохладителями. Это позволяет иметь более равномерное температурное поле внутри холодильной камеры и более высокую скорость охлаждения продукта.

Если по условиям технического задания кратность циркуляции воздуха в камере должна быть строго определенной и стандартные воздухоохладители не удовлетворяют этим требованиям, то по дополнительному заказу воздухоохладитель может быть либо укомплектован регулятором скорости вращения вентиляторов с ручным (или от температуры) управлением, либо использованы вентиляторы того же диаметра, но с другим углом наклона лопастей.

Основные технические данные вентиляторов (данные для одного вентилятора)

Диаметр, (мм) Кол-во полюсов Параметры электросети,
(В-фаз-Гц)
Скорость вращения, (об/мин) Потребляемая мощность, (кВт) Маx.
рабочий ток,
(А)
300 2 230-1-50 2650 0,181 0,79
450 4 400-3-50 1320 0,55 1,20
500 4 400-3-50 1360 0,85 1,70
630 4 400-3-50 1160 1,10 2,20
630 (мощный) 4 400-3-50 1365 2,30 4,70
710 6 400-3-50 850 0,90 2,0

5. Таблица технических характеристик воздухоохладителей серии АС.

Модель Холодо- производи- тельность R404А (Вт) Производи- тельность вентиляторов (м3/час) Длина струи до 0,5 м/с (м) Кол-во вент-ов (шт) Уровень шума на 3м (dB) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт)

С шагом ребра 4 мм и 5 мм.

AC 3-5L 2 940 2 250   1x300 61 7,5/1,8 3 000
AC 5-5L 4 521 2 850   2x300 56 21,5/4,1 4 000
AC 8-5L 6 714 4 100   3x300 57 30,9/5,8 4 500
AC 12-4L 13 850 5 600 14 1x450 64 82/14 7 500
AC 16-4L 19 500 7 500 16 1x500 65 132/20 8 750
ACI 18-4L 21 494 8 000 16 1x500 65 193/25 8 750
AC 19-4L 25 100 15 950 17 2x500 67 102,2/19,1 11 000
AC 25-4L 30 800 15 014 17 2x500 67 153,3/28,7 13 000
AC 30-4L 35 500 14 000 15 2x500 67 209/32 13 000
AC 34-4L 42 430 15 014 22 2x630 68 209/32 16 500
ACI35-4L 41 210 15 014 35 1x800 69 187/42 17 500
AC43-4L 54 200 21 000 15 3x500 68 314/48 22 000
AC45-4L 59 705 31 000 30 2x630 73 261/40 24 000
ACI 64-4L 83 900 41 000 39 2x800 70 565/74 30 000
С шагом ребра 7 мм.
AC 3-7L 2 887 1 500 11 1х300 55 14 / 3,6 1 500
AC 5-7L 3 787 3 000 11 2х300 56 15,7 / 4,1 4 000
AC 8-7L 5 802 4 400 11 3х300 57 22,7 / 5,8 4 500
AC 12-7L 11 602 6 000 17 1x450 64 55,15/14,0 7 500
AC 13-7L 12 800 11 520 16 2x450 66 39,8/12,1 9 000
AC 13-7L LCE 12 800 11 520 16 2x450 66 39,8/12,1 9 000
AC 17-7L 16 600 11 000 15 2x450 66 64,3/19,5 10 500
AC 19-7L 19 000 16 600 19 2x500 67 64,4/19,1 11 000
AC 25-7L 25 600 16 000 18 2x500 67 96,5/28,7 13 000
 AC 30-7L 29 761 15 000 17 2x500 67 124 / 32 13 000
AC 34-7L 33 800 21 000 25 2x630 68 128,7/38,3 16 500
AC I35-7L 35 050 19 950 38 1x800 69 187/42 17 500
AC 38-7L 38 200 20 000 24 2x630 68 171,6/51,0 19 000
AC 45-7L 46 000 32 000 32 2x630 73 160,9/47,8 24 000
AC 49-7L 49 200 33 692 31 2x630 73 175,5/52,2 28 000
AC 64-7L 63 200 40 070 42 2x800 70 234/69 30 000
ACI 64-7L 64 580 43 000 43 2x800 70 332/74 30 000
AC 75-7L 74 500 66 000 42 3x800 71 442/85 34 000
ACI 78-7L 78 200 41 500 41 2x800 70 443/98 36 000
ACI 105-7L 107 000 59 000 40 3x800 71 573/127 52 800

Производительность воздухоохладителя указана на стандартном режиме SC2:
Ткип.=-8°С, Ткам.= 0°С, относительная влажность воздуха — 85%.

С шагом ребра 10 мм. Внимание! Холодопроизводительность в.о. с шагом 10 мм указана на режиме SC3 (Tкип=-25°С, dT=7 K).

       Модель        Холодо- производи- тельность R404А (Вт) Производи- тельность вентиляторов (м3/час) Длина струи до 0,5 м/с (м) Кол-во вент-ов (шт) Уровень шума на 3м (dB) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт)
AC 3-10L 1 601 1 601 14 1х300 55 10,8/3,6 1 500
AC 5-10L 2 240 3 100 14 2х300 56 11,4/4,1 4 000
AC 8-10L 3 448 4 750 14 3х300 56 16,5/5,8 4 500
AC 12-10L 6 556 6 000 14 1х450 64 40,2/14,0 7 500
AC 17-10L 11 922 11 000 14 2х450 66 60,6/21,4 9 000
AC 25-10L 18 440 22 000 25 2х630 68 68,2/24,1 13 000
ACI 35-10L 21 000 21 000 39 1х800 69 187/42 17 500
AC 49-10L 29 900 44 000 32 2х800 70 179/48 28 000
AC 64-10L 37 000 50 000 45 2х900 71 238/64 30 000
ACI 64-10L 40 250 44 500 44 2х800 70 239/74 30 000
AC 68-10L 46 400 75 000 47 3х900 72 318/85 36 000
ACI 78-10L 48 700 44 000 44 2х800 70 319/98 36 000
ACI 105-10L 68 500 62 800 46 3х800 71 412/127 52 800

6. Подбор воздухоохладителей по производительности.

При проведении расчетов производительность воздухоохладителя должна быть равна или немного больше холодопроизводительности компрессорно-конденсаторного агрегата на расчетном режиме.

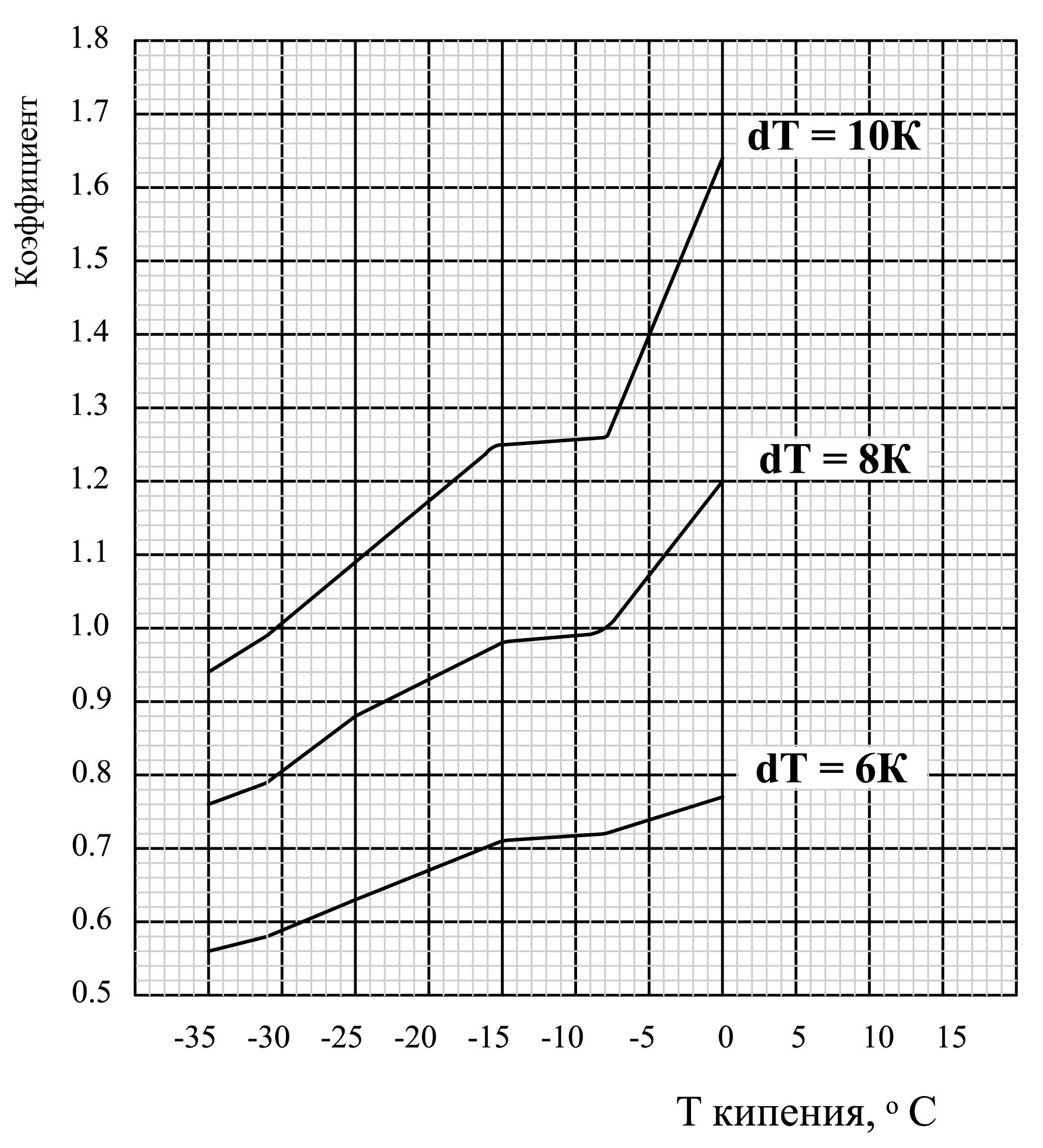

Для подбора воздухоохладителя под заданные условия можно воспользоваться нижеприведенным графиком, таблицей или селективной программой.

Относительная влажность, % dT на испарителе, К
70-75 9-10
75-80 8-9
80-85 6,7-8
85-90 5,5-6,7
90-95 4,5-5,5

Найдя производительность на заданном режиме по вышеприведенному графику, умножаем на «корректирующий фактор», получаем кВт на нужном хладагенте.

Корректирующий фактор производительности на различных хладагентах (относительно R404A/R507)

Хладагент Режим работы
SC1, Ткип=0С, Ткам=+10С, Тжидк=+40С. SC2, Ткип=-8С, Ткам=0С, Тжидк=+30С. SC3, Ткип=-25С, Ткам=-18С, Тжидк=+20С. SC4, Ткип=-31С, Ткам=-25С, Тжидк=+20С.
R-404A 1 1 1 1
R-134a 0,78 0,84 0,76 0,72
R-410A 0,88 0,92 0,90 0,90

7. Конструктивные особенности.

В стандартном исполнении теплообменная решетка воздухоохладителей изготовлена из медных труб с внутренним оребрением и с алюминиевыми ламелями.

  • Диаметр медных трубок:
    для АС3-8 — 5/16″,
    для АС12-49 — 1/2″ (толщина 0,3 мм),
    для АСI — 5/8″ (толщина 0,4мм).
  • Конфигурация трубного пучка: AC — шахматная, ACI — коридорная.
  • Шаг ламелей:
    для АС3-8 — 5 мм, для АС12-49 — 7 мм,
    для АСI — 7 или 10 мм.
  • Форма ламелей:
    АС — волнистые ламели (для более интенсивного теплообмена),
    АСI — прямые ламели, для снижения скорости инееобразования и меньшего сопротивления потоку воздуха при значительном слое инея.
  • Корпус воздухоохладителей в стандартном исполнении изготовлен из оцинкованных стальных листов толщиной 1,2 мм и окрашен методом порошкового напыления. Это позволяет иметь максимальную коррозионную стойкость изделия.

Специальные исполнения.

  • Для агрессивных сред.
    Для моделей АС12-49, теплообменная решетка может быть изготовлена из трубы нержавеющей стали AISI-316 диаметром 16 мм, с толщиной стенки 1 мм. Материал ламелей в таком исполнении — алюминий или нержавеющая сталь AISI 316 (по выбору заказчика).
    Теплообменная решетка моделей АС3-49 может иметь специальное покрытие «LCE Coating» против агрессивных сред, защищающее от коррозии, плесени, бактерий. Такое покрытие имеет высокую стойкость при эксплуатации в солевой атмосфере, пищевой промышленности, птицеводстве.
    Корпус воздухоохладителя может быть изготовлен из нержавеющей стали, например, при использовании теплообменной решетки из нержавеющей стали, для случаев эксплуатации в агрессивной среде.
  • Взрывобезопасное исполнение «Explosion proof».
    Воздухоохладители АС могут быть изготовлены во взрывобезопасном исполнении. В этом случае воздухоохладитель комплектуется специальными вентиляторными узлами «Ex-fans» фирмы Rosenberg и клеммная коробка в комплект воздухоохладителя не входит.
    Оттайка снеговой шубы воздухоохладителя в этом случае производится горячим паром.

Типы оттайки снеговой шубы.

В стандартном исполнении воздухоохладители АС имеют встроенные электротэны для оттайки теплообменной решетки и поддона. Для АС3-8 нагревательные элементы имеют диаметр 6,25 мм, для АС12-75 — 8,5 мм.
Воздухоохладители могут поставляться также без встроенных электротэнов для использования в высокотемпературных камерах (при Ткам выше +5°С), либо для случаев оттайки горячими парами хладагента. При оттайке горячим паром возможна комплектация без тэнов теплообменной решетки, только со встроенными электротэнами поддона.

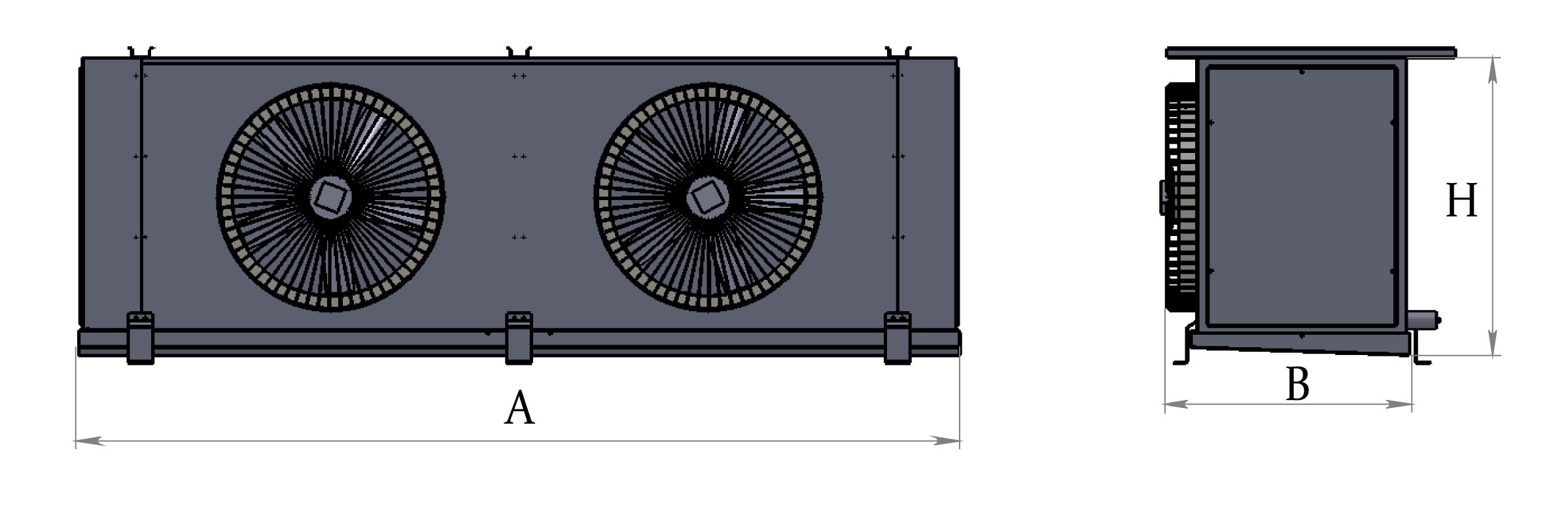

8. Чертежи и габаритные размеры.

Таблица габаритных, установочных и присоединительных размеров.



Модель А, мм B, мм H, мм Диаметр патрубков, дюйм Масса, кг
вход выход
AC 3-5L 1110 455 425 1/2 5/8 54
AC 5-5L 1460 455 425 1/2 7/8 72
AC 8-5L 2160 455 425 1/2 7/8 122
AC 12-4L 1665 745 655 5/8 1 1/8 142
AC 16-4L 1665 745 895 7/8 1 3/8 176
ACI 18-4L 1665 745 895 1 1/8 1 5/8 227
AC 19-4L 2570 675 836 7/8 1 3/8 190
AC 25-4L 2578 800 827 7/8 1 5/8 198
AC 30-4L 2578 800 827 1 1/8 1 5/8 238
AC 34-4L 2862 1037 995 1 3/8 2 1/8 286
ACI 35-4L 2000 1225 1205 1 3/8 2 1/8
AC 43-4L 3800 800 827 1 3/8 2 1/8
AC 45-4L 3312 867 989 1 3/8 2 1/8 325
ACI 64-4L 3470 1020 1500 1 3/8 2 5/8 689
AC 3-7L 850 455 475 1/2 7/8 34
AC 5-7L 1460 455 425 1/2 7/8 70
AC 8-7L 2160 455 425 1/2 7/8 120
AC 12-7L 1665 745 655 5/8 1 1/8 133
AC 13-7L 2115 633 655 5/8 1 1/8 141
AC 13-7L LCE
2115 633 655 5/8 1 1/8 142
AC 17-7L 2008 610 749 7/8 1 3/8 161
AC 19-7L 2570 675 836 7/8 1 3/8 183
AC 25-7L 2578 800 827 7/8 1 5/8 193
AC 30-7L 2578 800 827 1 1/8 1 5/8 212
AC 34-7L 2862 1037 995 7/8 2 1/8 250
ACI 35-7L 2000 1225 1205 1 3/8 2 1/8
AC 38-7L 2920 945 1020 1 1/8 2 1/8 264
AC 45-7L 3312 867 989 7/8 2 1/8 281
AC 49-7L 3200 950 1210 1 1/8 2 5/8 290
AC 64-7L 3470 1020 1500 2*1 5/8 2 1/8 442
ACI 64-7L 3470 1020 1500 1 3/8 2 5/8 587
AC 75-7L 4430 1070 1425 2*1 5/8 2 1/8 602
ACI 78-7L 3470 1020 1500 1 3/8 2 5/8 682
ACI 105-7L 4570 1020 1350 2*1 3/8 2 1/8 782
AC 3-10L 850 455 475 1/2 7/8 35
AC 5-10L 1460 455 425 1/2 7/8 70
AC 8-10L 2160 455 425 1/2 7/8 122
AC 12-10L 1575 675 655 5/8 1 1/8 131
AC 17-10L 2008 610 749 7/8 1 3/8 157
AC 25-10L 2570 675 836 7/8 1 3/8 221
ACI 35-10L 2000 1225 1205 1 3/8 2 1/8
AC 49-10L 3200 950 1210 1 1/8 2 1/8 307
AC 64-10L 3470 1020 1500 2*1 5/8 2 1/8 420
ACI 64-10L 3470 1020 1500 1 3/8 2 5/8 519
AC 68-10L 4570 1020 1500 2*1 5/8 2 1/8 597
ACI 78-10L 3470 1020 1500 1 3/8 2 5/8 628
ACI 105-10L 4750 1020 1350 2*1 3/8 2 1/8



Габаритные размеры воздухоохладителей указаны без учета присоединительных патрубков входа и выхода хладагента.
