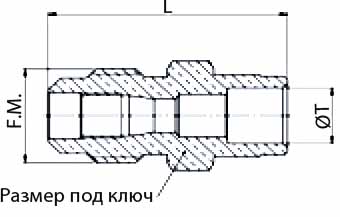

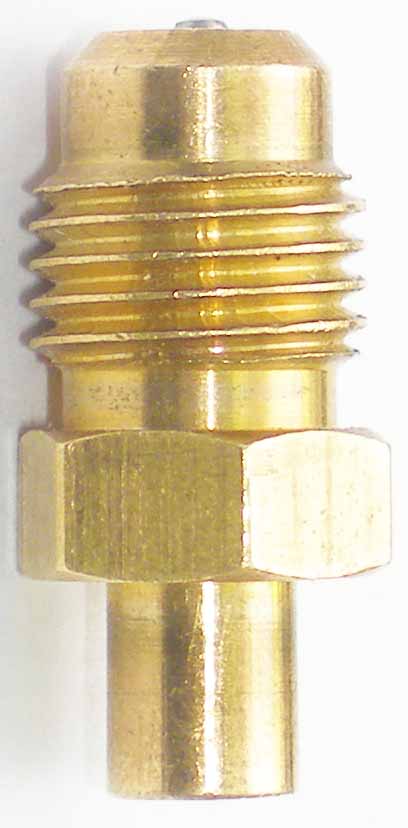

 Штуцера SAE-ODS папа-мама.















Код Модель Резьба SAE "папа" Диаметр ODS "мама" Размер под ключ (мм). Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31500-01-01 MV-1200 1/4" 6,5 11 26 12 45
31500-01-M6   1/4" 6,15 11 20 10 45

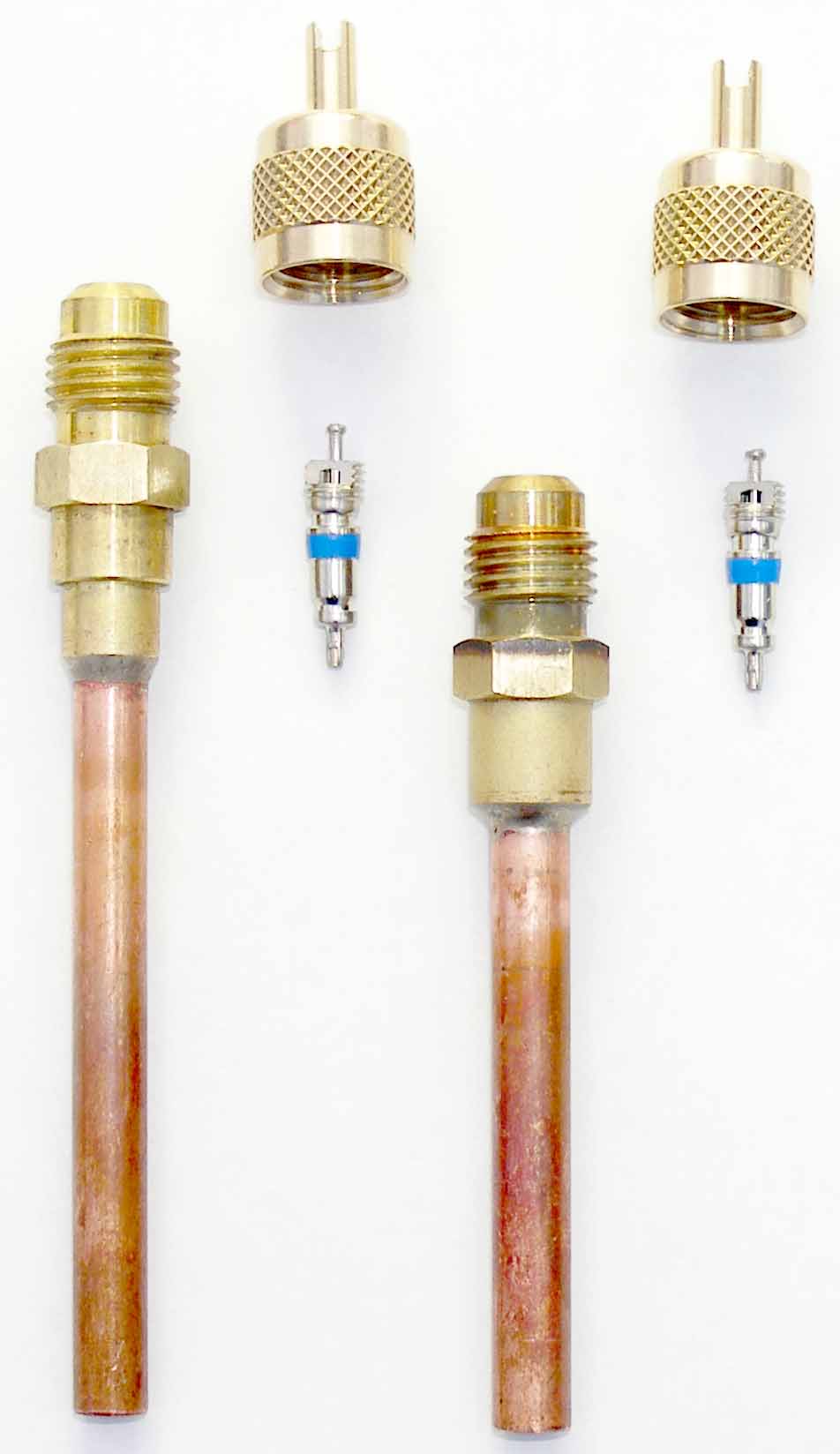

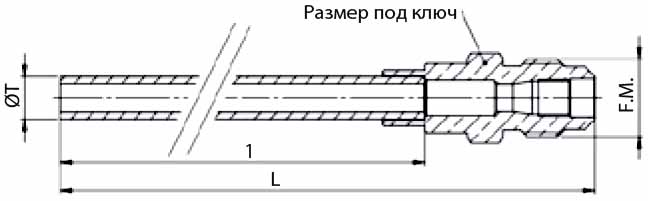

Штуцера SAE с медной трубкой.















Код Модель Резьба SAE "папа" Диаметр трубки, мм. Размер под ключ (мм). Размер L1, мм. Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31501-01-M6-L9 MV-AVX-6-050 1/4" 6x1 11 66 90 14 45
31501-01-02-L90 MV-8406 1/4" 3/8"x0,8 13 72 90 50 45

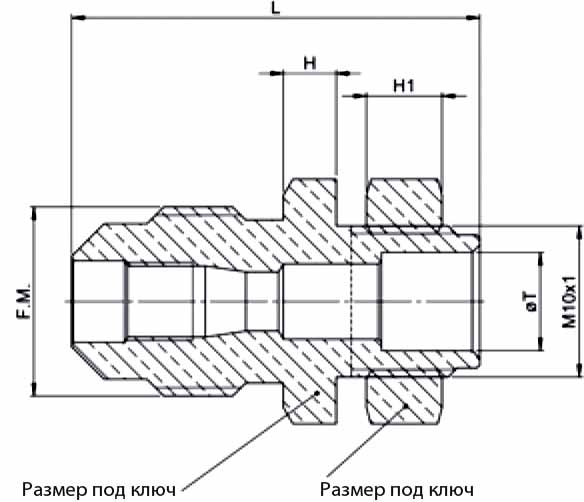

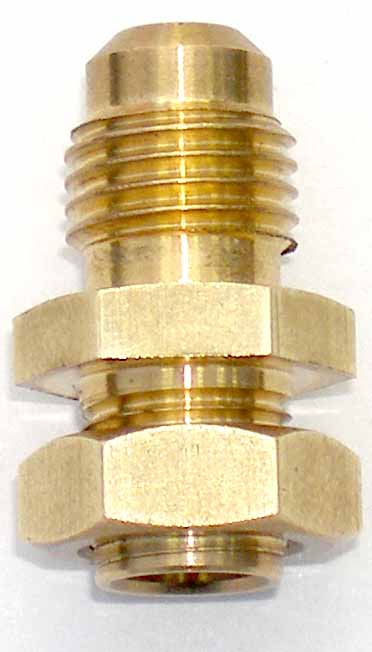

Штуцера SAE-ODS папа-мама с гайкой для крепления на панель.























Код Модель Резьба SAE "папа" Диаметр Т, мм. Размер под ключ (мм). Размер Н, мм. Размер L, мм. Размер Р1, мм. Масса, г. Максимальное рабочее давление, Бар.
31502-01-01 MV3600 1/4" 6,5 14 3,5 26 5 18 45
31502-11-01   5/16" 6,5 14 3,5 27 5 18 45

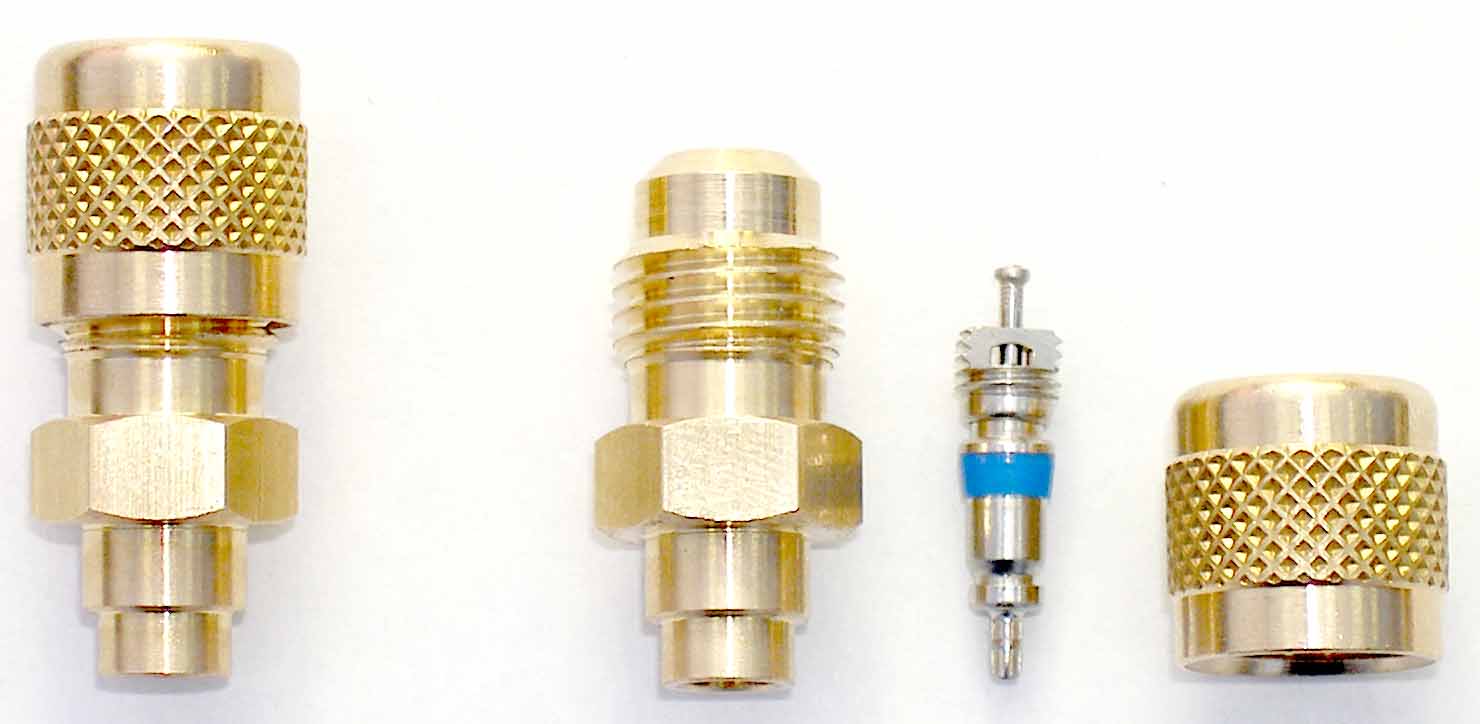

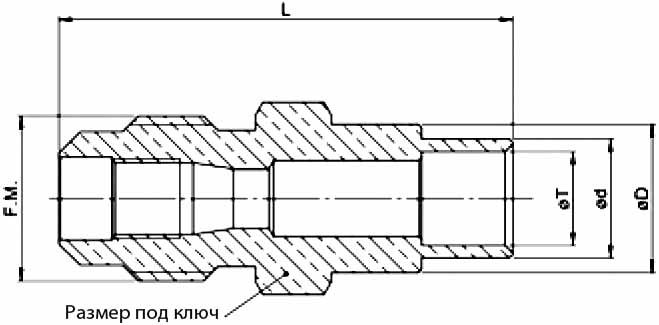

Штуцера SAE-ODS папа-мама со ступенчатой ножкой.

















Код Модель Резьба SAE "папа" Диаметр Т, мм. Диаметр D, мм. Диаметр d, мм. Размер под ключ (мм). Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31503-А MV8400 1/4" 6,15 9,8 7,8 11 30 14 45
31503-B   1/4"   8,5 5,8 11 26 12 45
31503-C   5/16"   9,3 6,8 14 27 19 45
31503-D   5/16"   9,3 5,8 14 27 19 45
31503-E   1/4" 5,15 7,8 6,15 11 27 12 45
31503-F   1/4" 1/4" 9,8 7,8 11 30 14 45

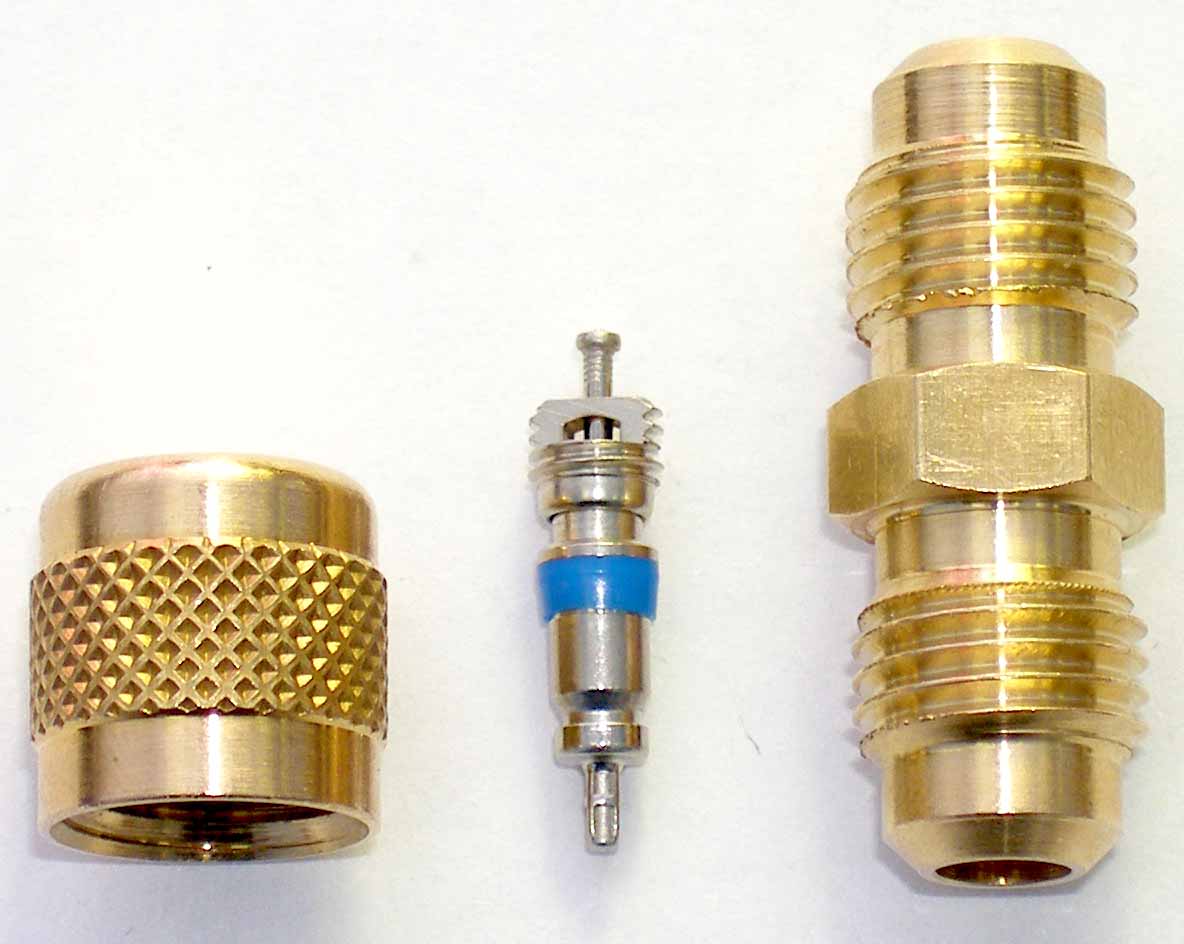

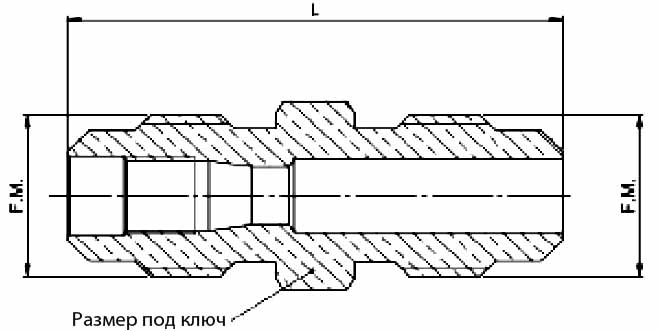

Штуцер SAE-SAE папа-папа с резьбой под нипель.















Код Модель Резьба SAE "папа" Размер под ключ (мм). Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31504-01 MV1441 1/4" 11 31 16 45

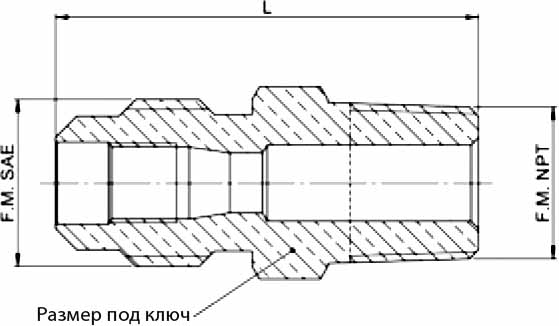

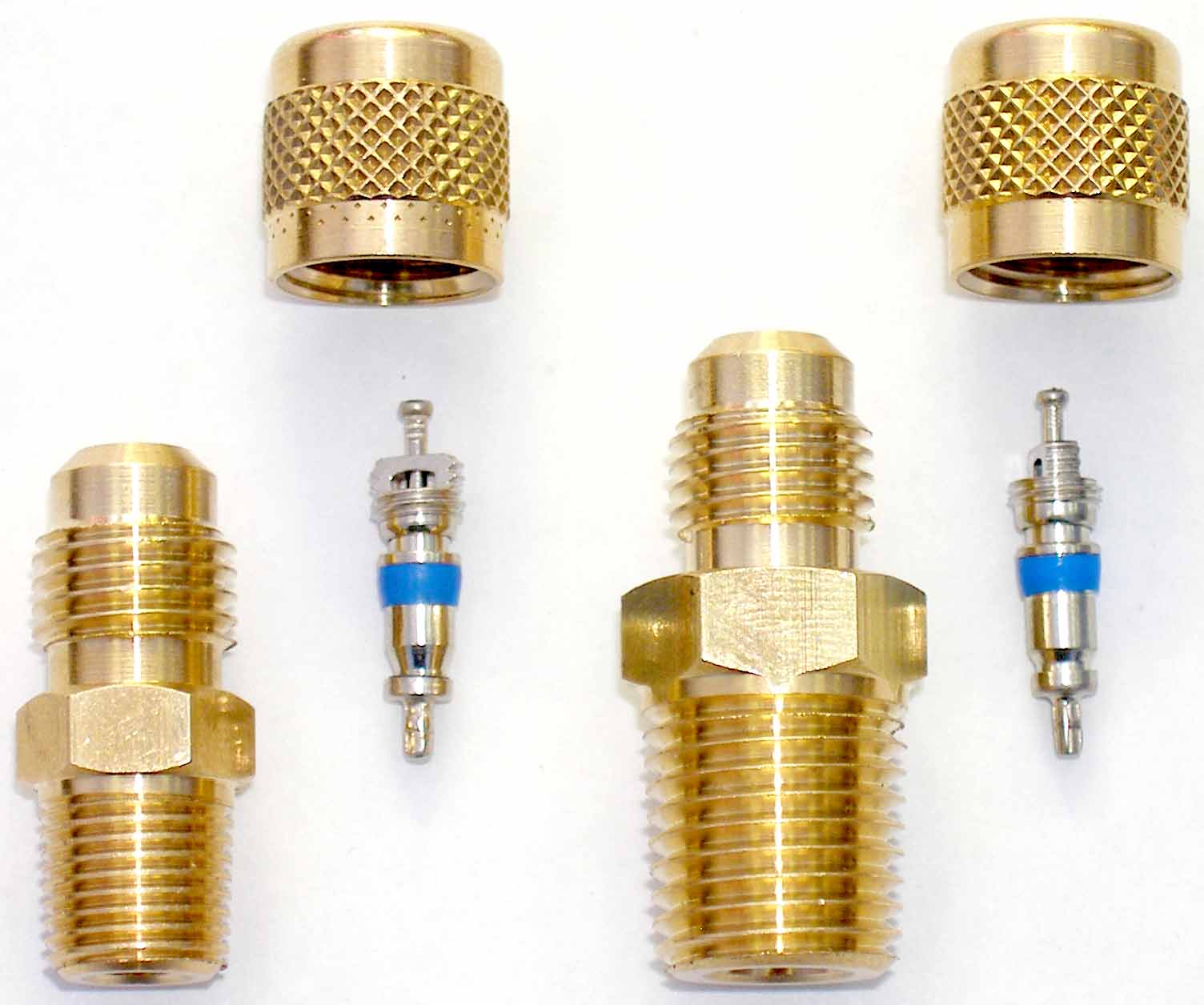

Штуцера SAE-NPT папа-папа с резьбой под нипель.

















Код Модель Резьба SAE "папа" Резьба NPT "папа" Размер под ключ (мм). Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31505-01-00 MV1818 1/4" 1/8" 11 28 15 45
31505-01-01 MV1414 1/4" 1/4" 14 33,5 26 45
31505-01-02 U1-4C 1/4" 3/8" 17 33,5 35 45

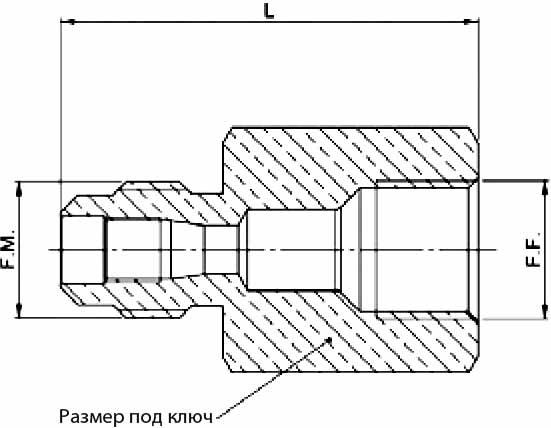

Штуцер SAE-SAE мама-папа с резьбой под нипель.



















Код Резьба SAE "мама" Резьба SAE "папа" Размер под ключ (мм). Размер L, мм. Масса, г. Максимальное рабочее давление, Бар.
31506-01-01 1/4" 1/4" 17 35,5 40 45

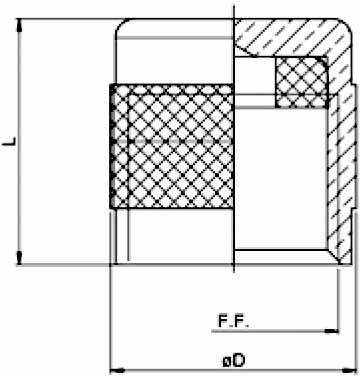

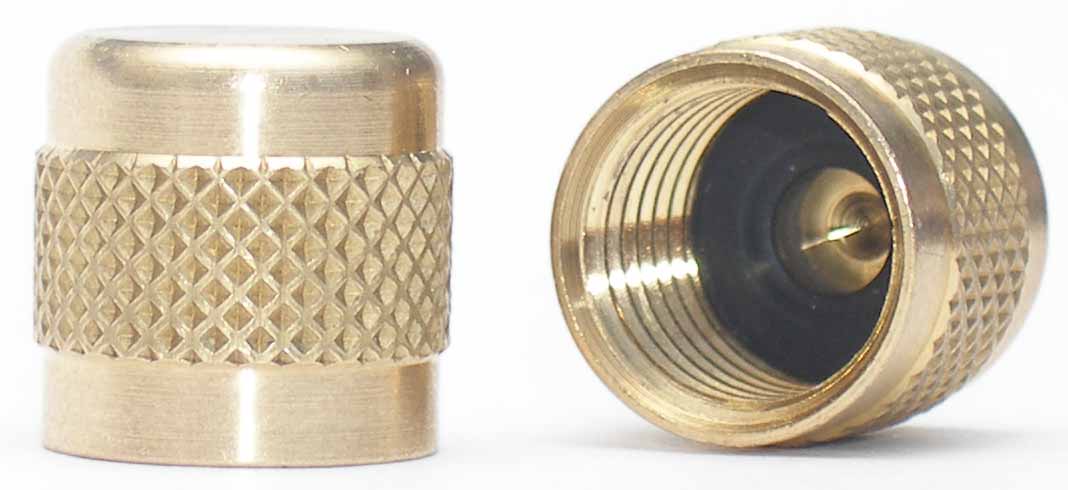

Колпачек для клапана Шредера SAE с неопреновой прокладкой.











Код Резьба SAE "папа" D, мм. L, мм. Масса, г.
31514-01 1/4" 13 13 8

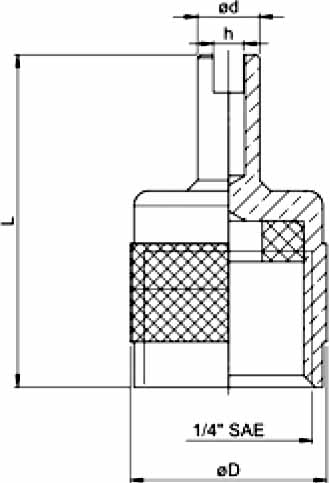

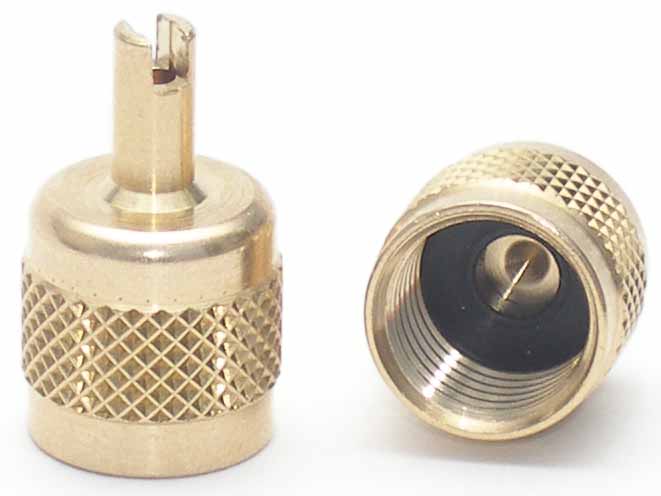

Колпачек для клапана Шредера SAE с неопреновой прокладкой и ключем для выкручивания золотника.

















Код Резьба SAE "папа" D, мм. L, мм. h, мм. d, мм.
31515-01 1/4" 13 22 2 4,1

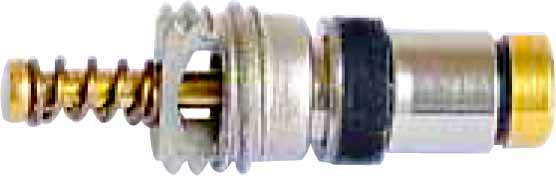

Ниппель для клапана Шредера с внешней пружиной.







Код Модель Давление открытия, Бар. Максимальное статическое давление, Бар. Рабочее давление, Бар. Момент затяжки, Hxm. Температурный диапазон использования, С.
31516 MV4449 2-4 140 0-60 0,4-0,5 -40........+100

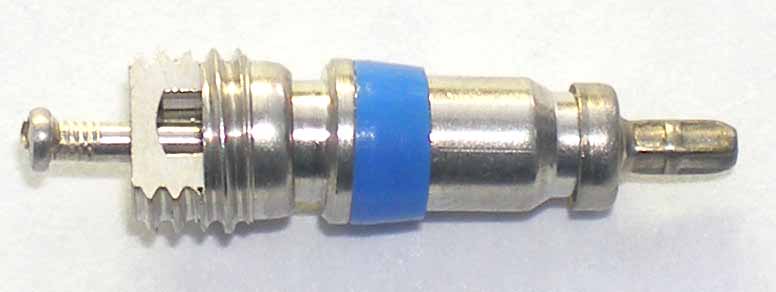

Ниппель для клапана Шредера с внутренней пружиной.









Код Модель Давление открытия, Бар. Максимальное статическое давление, Бар. Рабочее давление, Бар. Момент затяжки, Hxm. Температурный диапазон использования, С.
31516-A MV1445 2-4 35 0-30 0,3-0,35 -35........+100
