Блоки защиты электродвигателей холодильных компрессоров

В 2023 году компания «ПХС» начала поставки блоков защиты торговой марки GOLDAIR, используемых многими ведущими производителями холодильных компрессоров:
Invotech, Bitzer, DMZL, Copeland, Hanbell и др.

Блоки защиты серии OUT и серии SE защищают электромотор компрессора от перегрева обмоток, получая сигнал от датчика или нескольких датчиков температуры, встроенных в обмотки электродвигателя.

При повышении сопротивления встроенного в обмотку датчика заданного порогового сопротивления, блок защиты размыкает аварийный контакт, останавливая компрессор, и замыкает контакт для подачи сигнала аварии.

Блоки защиты могут также иметь встроенную функцию защиты от пропадания фазы питающего напряжения, чередования фаз (используется для защиты спиральных и винтовых компрессоров, предотвращая вращение вала в обратную сторону).

Цены на блоки защиты

Технические характеристики блоков защиты

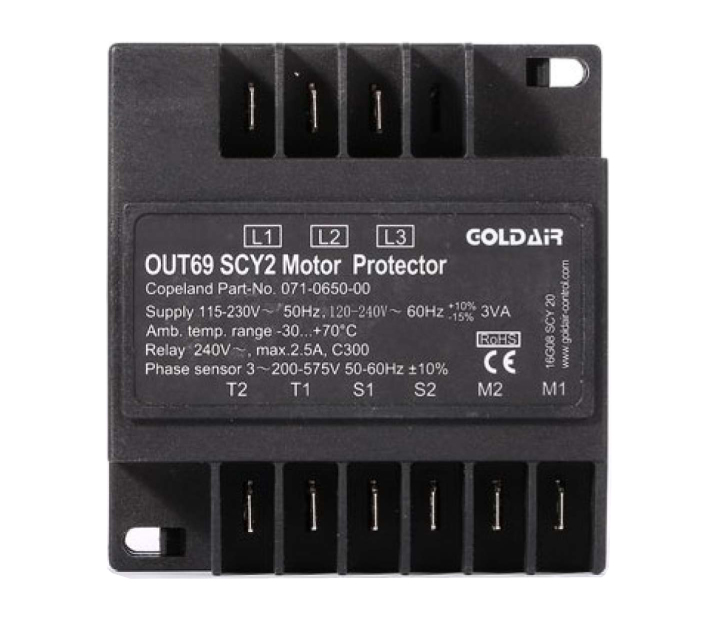

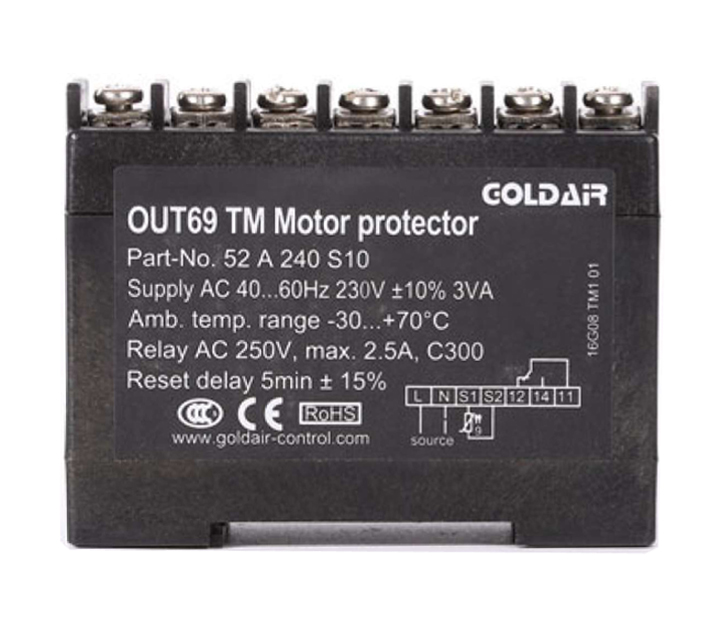

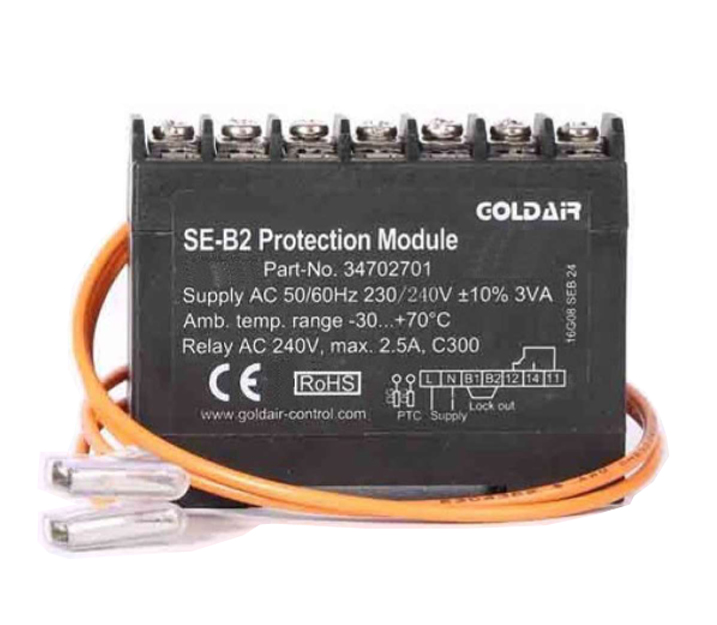

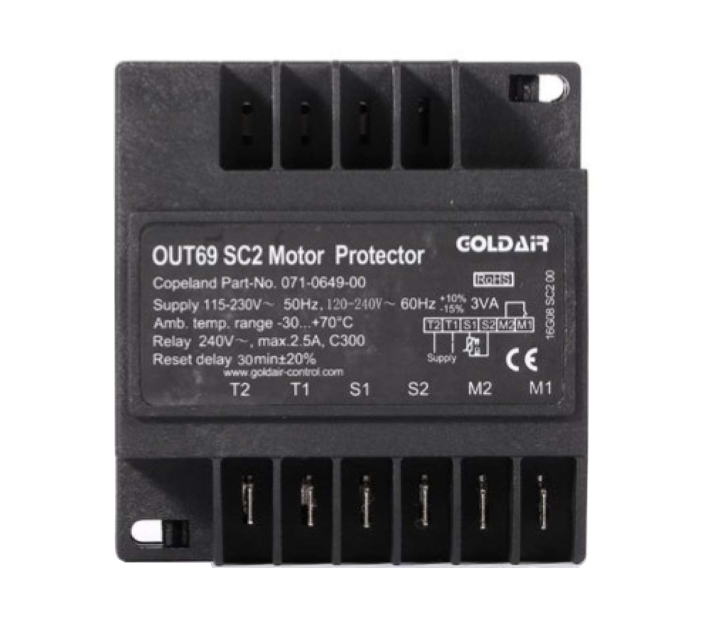

Характеристика	Блок защиты OUT69 SC2	Блок защиты OUT69 SCY2	Блок защиты OUT69 TM	Блок защиты SE-B2	Блок защиты SE-B1
Внешний вид
Напряжение питания	AC 50Hz 115-230V, AC 60Hz 120-240V, AC50/60Hz 24V (-15%...+10% 3VA)	AC50/60Hz 115/230V AC50/60Hz 24V (-15%...+10% 3VA)	AC50/60Hz 230V (±10% 3VA)	AC 50/60Hz 230/240V (±10% 3VA) AC 50/60Hz 115-240V (-15...+10% 3VA) AC 50/60Hz 24V (-15...+10% 2VA)	AC 50/60Hz 208-240V (±15% 3VA) AC 50/60Hz 115-230V (-15...+10% 3VA) AC 50/60Hz 24V (±15% 3VA)
Количество датчиков температуры	1 - 9 шт. PTC, стандарта DIN44081/082	1 - 9 шт. PTC, стандарта DIN44081/082	1 - 9 шт. PTC, стандарта DIN44081/082	1 - 9 шт. PTC, стандарта DIN44081/082	1 - 9 шт. PTC, стандарта DIN44081/082
Значение сопротивления (размыкание контакта), кОм	4,5	4,5	4,5	4,5	11,4
Значение сопротивления (замыкание контакта), кОм	2,75	2,75	2,75	2,75	2,95
Время блокировки	30мин±5мин	🗸 1-ое выкл. за 24ч: 5мин±1мин 🗸 2-ое выкл за 24ч.: 60мин±5мин 🗸 3-е выкл. за 24ч: блокировка реле 🗸 блокировка ротора: блокировка реле	Временная задержка 5мин ± 15%		🗸 1-ое выкл. за 24ч: 5мин±1мин 🗸 2-ое выкл за 24ч.: 60мин±5мин 🗸 3-е выкл. за 24ч: lock-out 🗸 фазовый мониторинг: блокировка реле 🗸 мониторинг неактивен: 20с после остановки двигателя
Номинальный ресурс	1 млн. циклов	1 млн. циклов	1 млн. циклов	1 млн. циклов	1 млн. циклов
Допустимая температура ОС, °С	-30 ... +70	-30 ... +70	-30 ... +70	-30 ... +70	-30 ... +70
Класс защиты по EN 60529	IP00	IP00	IP00	IP00	IP00
Применение с компрессорами	Copeland: ZP, ZR, ZH	Copeland: ZB, ZF, ZS	Copeland: D4, D6, D8; Refcomp, Fusheng	Bitzer поршневые	Bitzer винтовые
