Смотровые стекла AWA на 60 бар

Cмотровые стекла фирмы AWA (Германия) из стали с максимальным рабочим давлением 60 Бар разработаны для установки на жидкостных и газовых трубопроводах холодильных систем, работающих на хладагенте СО2 по субкритическому циклу.

Данная серия смотровых стекол с гладкими линзами имеет два смотровых глазка, что позволяет наилучшим образом контролировать однородность потока жидкости или ее уровень.

Присоединительные патрубки стекол имеют метрические размеры под сварку "стык в стык".

Двунаправленное смотровое стекло под пайку для трубопроводов хладагента

Материал - сталь (SN олово)

Max. рабочее давление 47 бар при -50°С... -10°С

Max. рабочее давление 63 бар при -10°С... +120°С

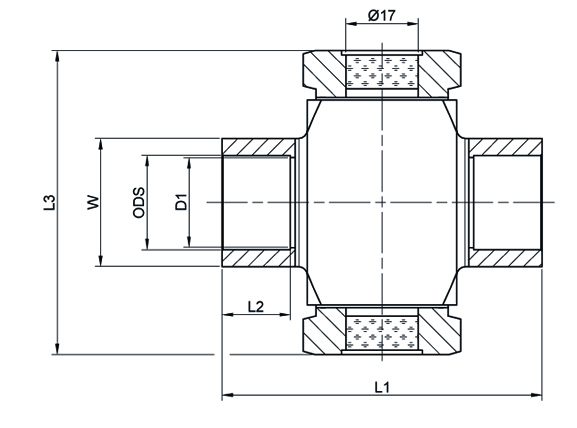

Артикул Размеры
WB, мм DN, мм (дюйм) D1, мм L1, мм L2, мм L3, мм
185 511 000 14 10 8,5 65 8 58
185 511 500 14 (3/8) 8,5 65 8 58
185 512 000 17,2 12 11,5 65 9 63
185 512 500 17,2 (1/2) 11,5 65 9 63
186 513 000 22 16 (5/8) 15,5 65 11 68
186 514 000 25,4 18 17 75 13 71
186 514 500 25,4 3/4 17 75 13 71
186 515 000 30 22 21 75 16 71
186 515 500 30 7/8 21 75 16 71
186 516 000 35 28 27 95 19 77
186 516 500 35 1 1/8 27 95 19 77
186 517 000 42,4 35 (1 3/8) 34 95 23 83
186 518 000 48,4 42 40 105 27 88
186 518 500 48,4 1 5/8 40 105 27 88
186 519 000 60,3 54 (2 1/8) 52 115 32 100
