Устройства плавного пуска электродвигателей

Характеристики:

  • Предназначены для электродвигателей с максимальным рабочим током до 25/32 А
  • Ограничение пускового тока до величины менее 45 А (30 А для 805209)
  • Нет необходимости в ручной настройке или калибровке
  • Аварийное реле:
  • — Отключение при низком напряжении

    — Отключение при блокировке ротора

  • Функция задержки, позволяющая ограничивать число пусков в час
  • Клеммы с винтовыми зажимами Ø4 мм (Ø6 мм для 805211)
Модель Артикул Max. ток, А Функции
CSS-32U 805 204 32

Устройство плавного пуска

с монтажной скобой на DIN-рейку

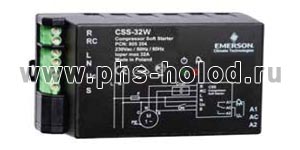

CSS-32W 805 211 32

Устройство плавного пуска

с монтажной скобой на DIN-рейку

и клеммами питания R, RC, L -6 мм

CSS-25U 805 205 25

Устройство плавного пуска

с монтажной скобой на DIN-рейку

CSS-25U 805 209 25

Устройство плавного пуска

с монтажной скобой на DIN-рейку

и ограничением пускового тока до 30А

K00-003 807 663 (упаковка 50 шт.)

Винтовой соединитель для аварийного выхода;

для проводов 2,5 мм2

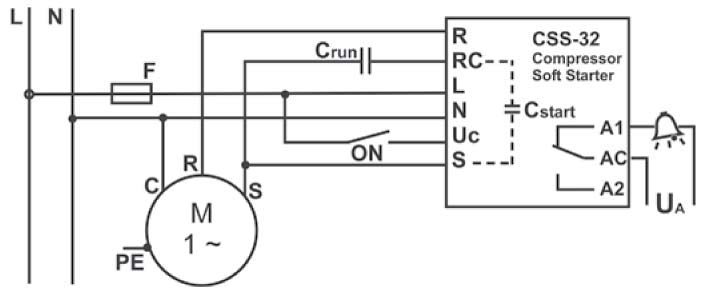

Схема подключения
Контакты устройства плавного пуска:

R — выход рабочей обмотки двигателя

RC — выход рабочего конденсатора

L — выход 230 В 50-60 Гц

N — нейтраль

Uc — вход пуска (активен при подключении 230 В)

S — выход пусковой из пускового конденсатора

A1, AC, A2 — контакты аварийного реле
