Ресиверы термосифонные

Термосифонные ресиверы фирмы OCS используются в холодильных системах с винтовыми компрессорами, в которых масло, возвращаемое из маслоотделителя в компрессор, охлаждается в пластинчатом или кожухотрубном теплообменнике посредством теплообмена с жидким хладагентом, поступающим в этот теплообменник из трубопровода слива жидкости из конденсатора.

Термосифонный ресивер при этом монтируется между конденсатором и жидкостным ресивером. Жидкость из конденсатора сливается в термосифонный ресивер. Жидкий хладагент из нижней точки термосифонного ресивера поступает в теплообменник маслоохладителя. Жидкость из средней части термосифонного ресивера поступает на вход основного жидкостного ресивера, а пары хладагента, присутствующие внутри термосифонного ресивера, подсасываются на вход конденсатора из верхней части термосифонного ресивера.

Max. рабочее давление 45 бар

Температурный диапазон использования -40°С... +100°С

Модель Объем, л Произв. системы, кВт Габаритные размеры, мм Присоединительные размеры, дюйм Масса, кг
Вход Выход на Т/О уравн.
TRV-25L 25 50-80 600x300x465 2 1/8 2 1/8 1 1/8 7/8 23
TRV-50L 50 80-125 855x406x550 2 5/8 2 5/8 1 5/8 1 1/8 43
TRV-100L 100 120-180 1180x550x630 3 1/8 3 1/8 2 1/8 1 5/8 99

Цена термосифонных ресиверов OCS

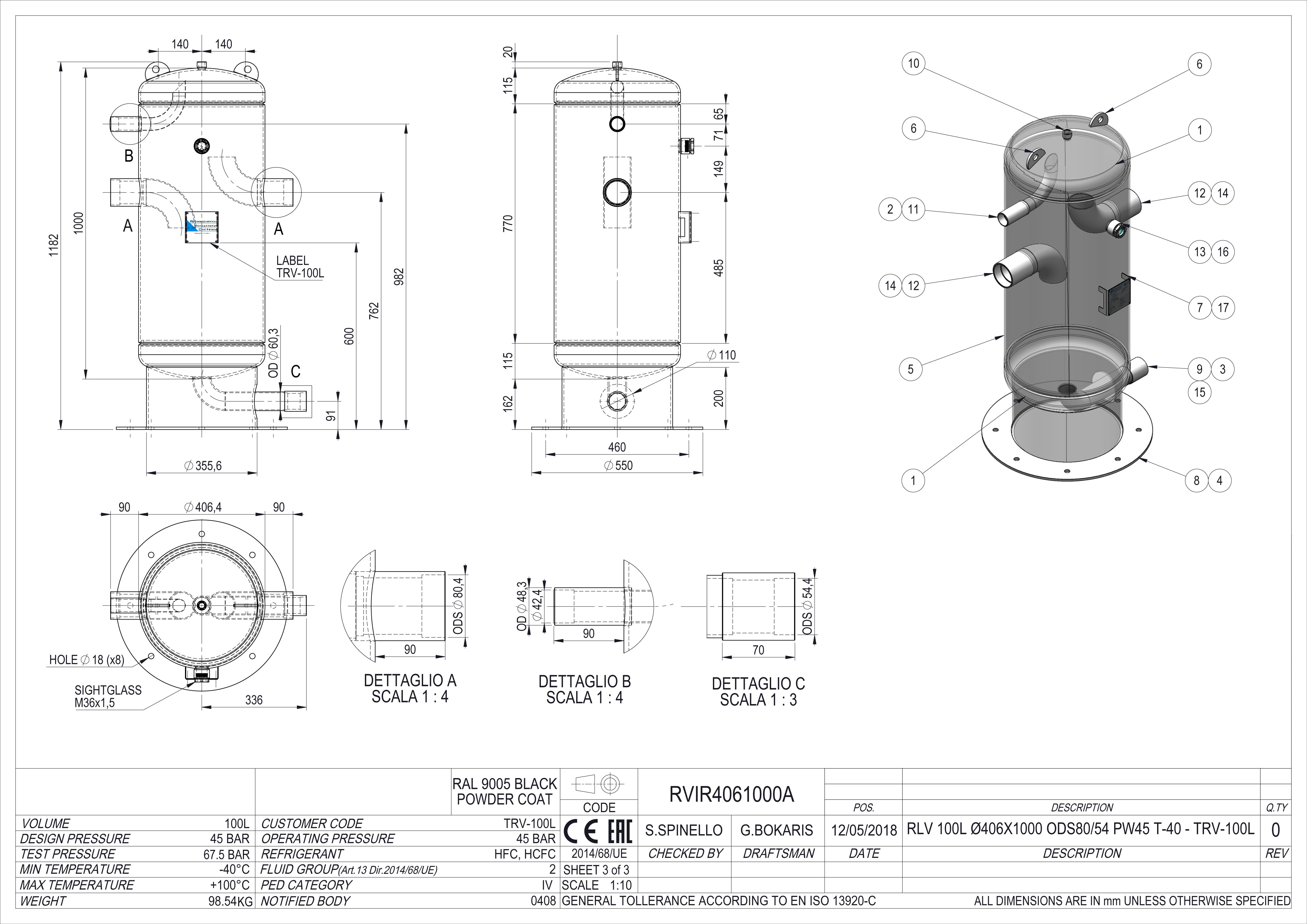

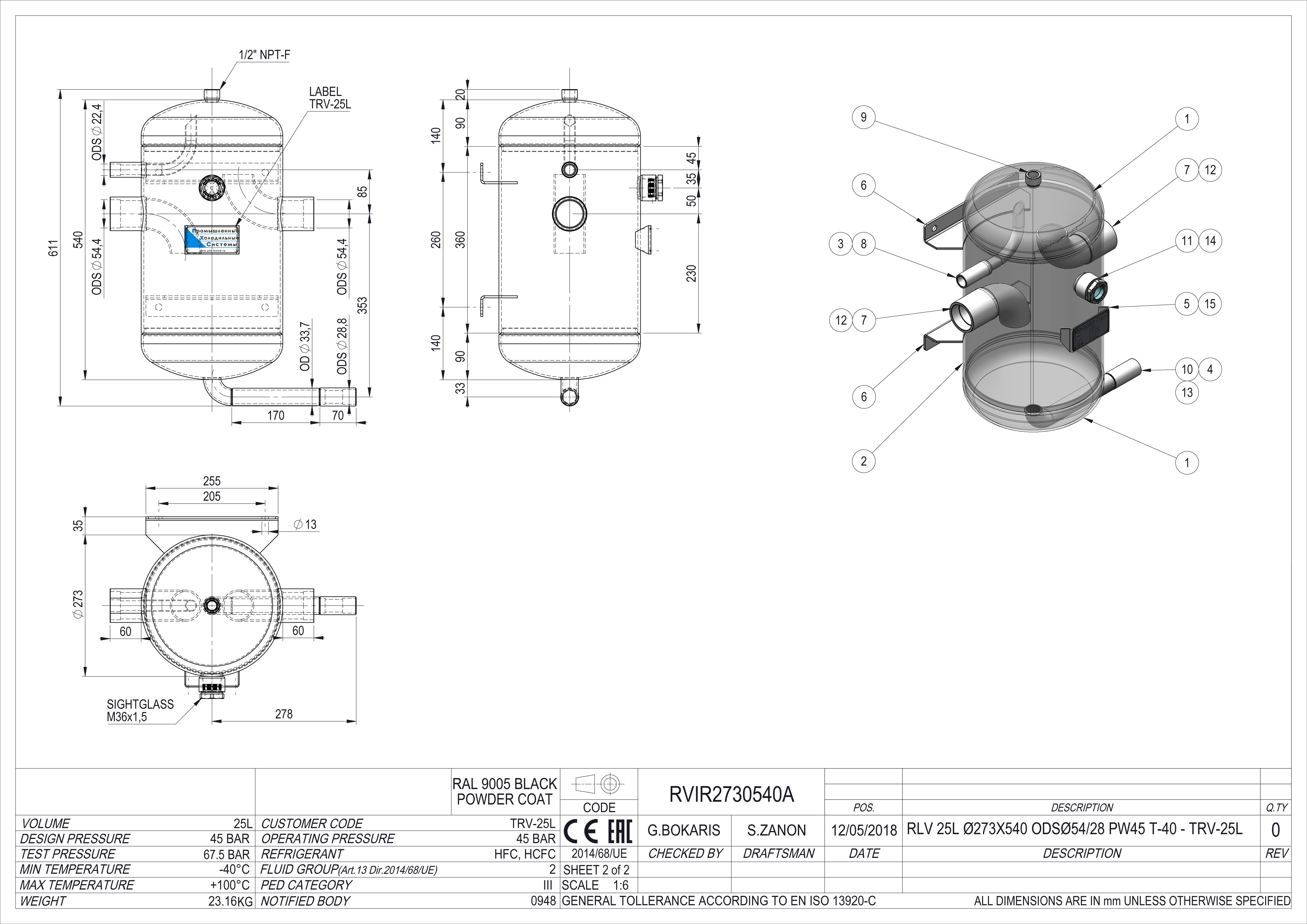

Чертежи термосифонных ресиверов:

TRV-25L TRV-50L TRV-100L

Инструкция по эксплуатации сосудов OCS

Ваши вопросы технического и коммерческого характера по жидкостным ресиверам OCS просим направлять

Кислову Алексею — ak@phs-holod.ru
